| Miktar： | |
|---|---|
Cam Sanayi
Hidrolik endüstrisi
Redüktör endüstrisi
Safir endüstrisi
| yağlama pompası | manometre için hidrolik istasyon | tesviye takozları | köpek sürmek |
| tekerlek çıkarıcı araçları | standart tekerlek | çardak dengeleme | merkezler |
| tam kapalı kapak | |||
tekerlek dengeleme standı | manyetik ayırıcı | manyetik ayırıcı ve kağıt filtre |
elmas kalem | tam kapak | uç yüz göstergesi |
kapalı sabit dinlenme | Dış çap göstergesi | AE eliminasyon menzili çarpışma önleme sistemi |

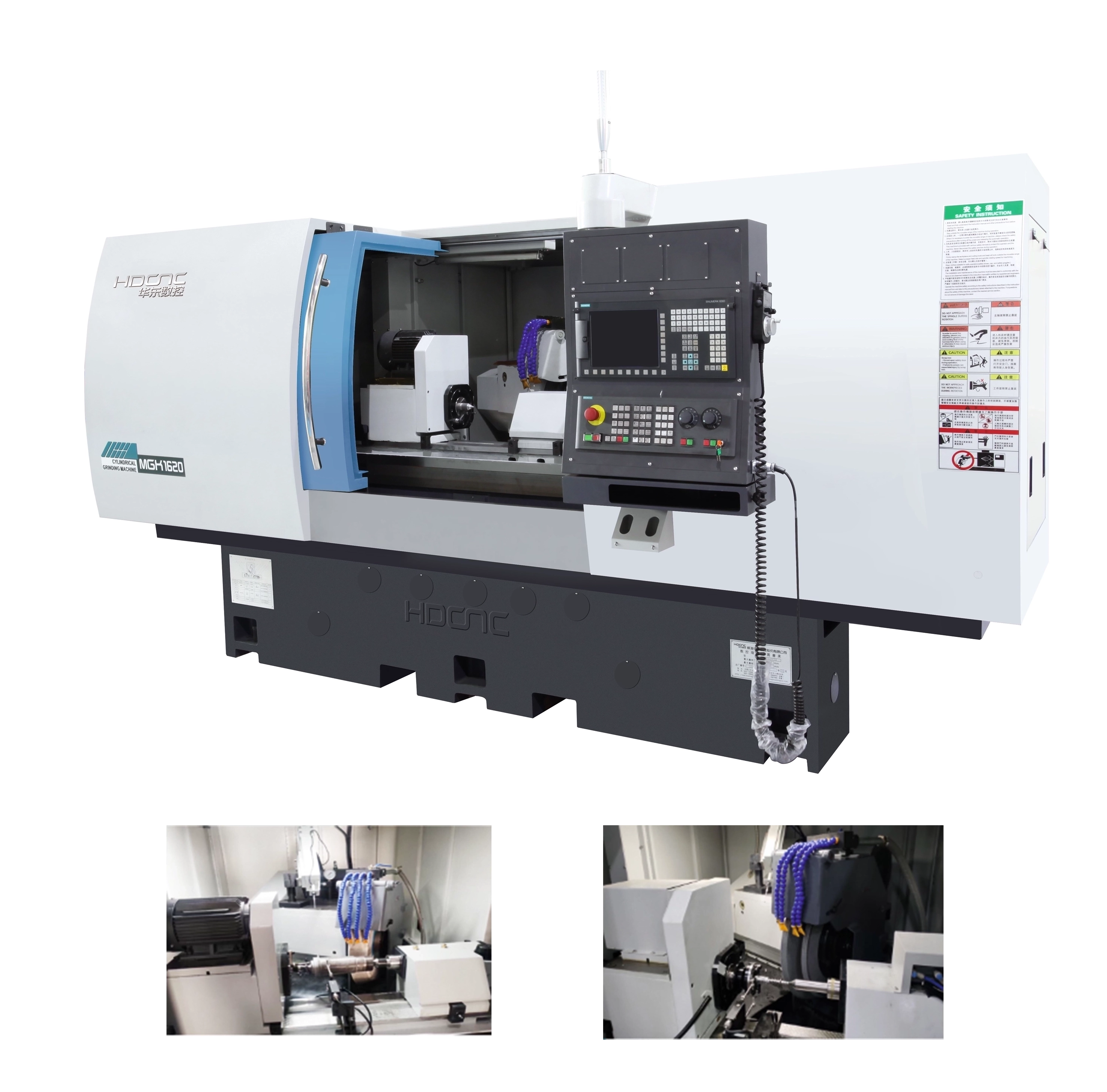

Tanım | Birim | MGK1320(M) |
Genel Kapasite | ||
Maksimum uzunluk taşlama (OD) | mm | 500/750 |
Merkez yüksekliği | mm | 135 |
Dia.taşlama(OD) | mm | 8-200 |
Maks. iş parçasının ağırlığı | kilogram | 50 |
Çalışma kafası | ||
Merkezi konik | MT | 4 |
Mil hızı (kademesiz) | dev/dak | 60-600 |
Tekerlek başlığı | ||
Maks. tekerleğin boyutu (OD*W*ID) | mm | 400*50*203 |
Tekerlek çevresel hızı | m/sn | 35 |
Min.ayar birimi | mm | 0.0001 |
Çalışma masası | ||
Maks. masanın dönme açısı | ° | 5(500) 3(750) |
° | 9（500） 8（750） | |
Punta | ||
Merkezi konik | MT | 4 |
Quill'in manuel olarak seyahat etmesi | mm | 30 |
Elektrik sistemi | ||
CNC sistemi | Standart: Siemens 828 Opsiyonel: Fanuc 0I | |
Tekerlek başlığı motor gücü | Kw | 5.5 |
İş kafası motor gücü | Kw | 1.1 |
İşleme Hassasiyeti | ||
Yuvarlaklık | μm | 0.5 |
Silindiriklik | μm | 2(500) 3(750) |
Pürüzlülük | μm | Ra 0,04 |
Makine | ||
Ağırlık | kilogram | 5500(500) 6000(750) |
Paket boyutu (U * G * Y) | santimetre | 340*240*228 400*240*228 |
Tanım | Birim | MGK1332 |
Genel Kapasite | ||
Maksimum uzunluk taşlama (OD) | mm | 1000/1500 |
Merkez yüksekliği | mm | 180 |
Dia.taşlama(OD) | mm | 8-320 |
Maks. iş parçasının ağırlığı | kilogram | 100 |
Çalışma kafası | ||
Merkezi konik | MT | 5 |
Mil hızı (kademesiz) | dev/dak | 35-350 |
Tekerlek başlığı | ||
Maks. tekerleğin boyutu (OD*W*ID) | mm | 500*80*203 |
Tekerlek çevresel hızı | m/sn | 45 |
Min.ayar birimi | mm | 0.0001 |
Çalışma masası | ||
Maks. masanın dönme açısı | ° | 3(750) |
° | 7（1000） 6（1500） | |
Punta | ||
Merkezi konik | MT | 4 |
Quill'in manuel olarak seyahat etmesi | mm | 30 |
Elektrik sistemi | ||
CNC sistemi | Standart: Siemens 828 Opsiyonel: Fanuc 0I | |
Tekerlek başlığı motor gücü | Kw | 7.5 |
Çalışma kafası motor gücü | Kw | 1.5 |
İşleme Hassasiyeti | ||
Yuvarlaklık | μm | 0.5 |
Silindiriklik | μm | 3 |
Pürüzlülük | μm | Ra 0,04 |
Makine | ||
Ağırlık | kilogram | 6700(1000) 7700(1500) |
Paket boyutu (U * G * Y) | santimetre | 460*250*228(1000) 560*250*228(1500) |
masa kılavuz yolu, açık boşaltma hidro-statik kılavuz yapısını benimser ve enine, İsviçre N/O doğrusal kılavuz yolu yapısını ve yüksek hassasiyetli bilyalı vida tahrikini benimser.
Taşlama çarkı mili, büyük konik, dört yağlı kama, otomatik ayarlanabilir hidro-dinamik basınç yatağı, çalışma kafası hidro-statik iş mili merkezi sabit taşlama yapısı, punta yoğun boncuk kovanı veya doğrusal yatak yapısını benimser, tüm makine güçlü bir sertliğe sahiptir.
makine yatağı çift katmanlı yapıyı (sonlu elemanlar analizi) benimser, özel oranlı döküm tek parça halinde dökülür ve birleştirilmiş yüzey manuel olarak hassas bir şekilde kazınır, böylece termal deformasyon stabildir ve doğruluk uzun süre stabildir.
MGK1320M mineral yatak yapısı içindir, deformasyon yoktur ve doğruluk daha dayanıklı ve stabildir.
