| Miktar： | |
|---|---|
Cam endüstrisi
Hidrolik endüstrisi
Azaltıcı endüstrisi
Safir endüstrisi
| Havalı tank | sürüş köpek | tesviye takozları | tekerlek flanşı |
| Tekerlek Çıkarıcı Araçları | standart tekerlek | Dengeleme Arbor | merkezler |
| Tam kapalı kapak (sadece MK1320 serisi için) | |||
tekerlek dengeleme standı | manyetik ayırıcı | Manyetik ayırıcı ve kağıt filtresi |
elmas kalem | tam örtü | Uç Yüz Göstergesi |
Kapalı Sabit Dinlenme | Dış çaplı gösterge |
| Tanım | Birim | Spesifikasyonlar | ||||
| MK1320B | MK1332 | MK1332H | MK1420 | |||
| Genel kapasite | ||||||
| Merkezler arasındaki mesafe | mm | 500、750、1000 | 1000、1500 | 2000、3000 | 500、750、1000 | |
| Orta yükseklik | mm | 135 | 180 | 180 | 125/135 | |
| Dia.ground (OD) | mm | 8 ~ 200 | 8 ~ 320 | 8 ~ 320 | 8 (5) ~ 200 | |
| Dia.ground (ID) | mm | / | / | / | 13 ~ 80 | |
Max.Length Ground (Id) | mm | / | / | / | 125 | |
| İş parçası maksimum ağırlık | Kilogram | 50 | 150 | 300 | 50 | |
| Çalışma başı | ||||||
| Merkez Bant (MT) | (MT) | 4 | 5 | 5 | 4 | |
| Mil Hızı/Adımsız | R/dk | 50Hz ： 26-260 | 50Hz ： 19-190 | 50Hz: 10- 100 | 63/125/250/500 50Hz: 26-260 | |
| Tekerlek kafası | ||||||
| Maks. | mm | 400 × 50x203 | 600 × 75x305 | 600x75x305 | 400 × 50x203 | |
| Tekerlek periferik hız | M/S | 35 | 35 | 35 | 35 | |
| Taşlama tekerlek tutucusunun dönüş açısı | ° | / | / | / | ± 5/8 | |
| Dahili taşlama cihazı | ||||||
| Mil Hızı | R/dk | / | / | / | 3000/10000 | |
| Tekerlek boyutu | mm | / | / | / | max50*32*16 | |
| / | / | / | min12*15*5 | |||
| Masa | ||||||
| MAX.Swiveling masa meleği | Cockwise | ° | 5 ° (500) 、 3 ° (750、1000) | 3 ° | 3 ° | 7 ° （500） 8 ° （750） 3 ° （1000） |
| Klişe yönünün tersine | ° | 9 ° | 7 ° (1000) 、 6 ° (1500) | 5 ° (2000) 、 3 ° (3000) | 7 ° （500） 8 ° （750） 7 ° （1000） | |
| Püskürtme | ||||||
| Merkez Bant (MT) | (MT) | 4 | 4 | 5 | 4 | |
| Quill Seyahat | mm | 30 | 30 | 30 | 25 | |
| Elektrik sistemi | ||||||
| CNC Sistemi | Yurtiçi Sistem 、 Siemens808D 、 Fanuc oitf ve diğer | |||||
| Tekerlek başı motor gücü | KW | 4 | 11 | 11 | 4/5.5 | |
| Workhead Motor Gücü | KW | 1.1 | 1.5 | 3 | 0.75/1.1 | |
| İşleme doğruluğu | ||||||
| Yuvarlaklık | μm | 2 | 2.5 | 3 | 3/5 | |
| Silindirlik | μm | 5 | 8 | 8 | 4 | |
| Pürüzlülük | μm | RA0.2 | RA0.2 | RA0.32 | RA0.16 | |
| Makine | ||||||
| Brüt ağırlık | t | 3.2 (500） 3.6 (750) 4.6 (1000) | 4.6 (1000) 5.1 (1500) | 6.7 (2000) 8.3 (3000) | 2.6 (500) 4.3 (750) 4.6 （1000） | |
Paketleme boyutu | santimetre | 285 × 190 × 220 (500) | 425 × 225 × 220 (1000) | 620 × 230 × 225 (2000) | 225 × 203 × 205 （500） | |
| 340 × 190 × 220 (750) | 275 × 203 × 205 （750） | |||||
| 545 × 225 × 220 (1500) | 820 × 230 × 225 (3000) | |||||
| 425x225 × 220 (1000) | 320 × 203 × 205 （1000） | |||||
| Tanım | Birim | Spesifikasyonlar | |||||

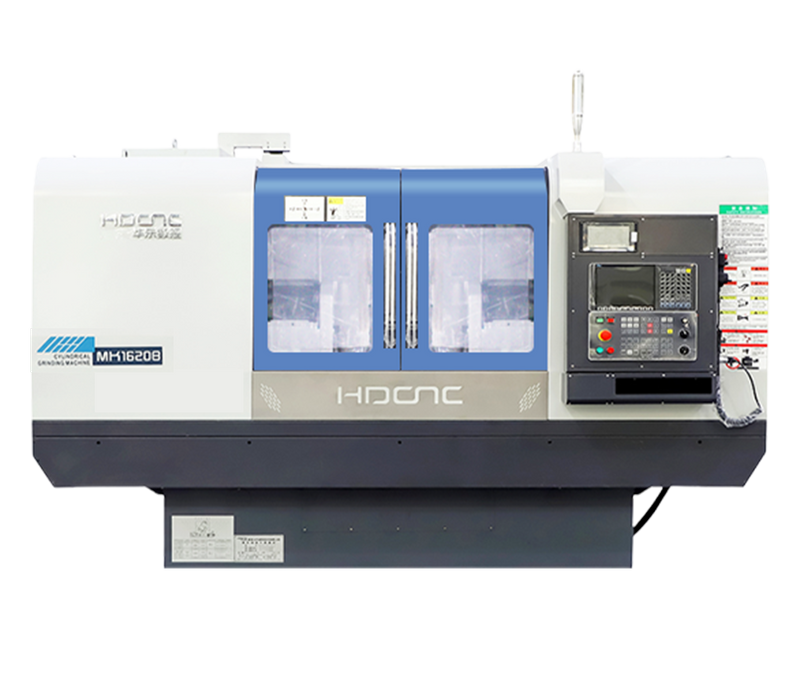

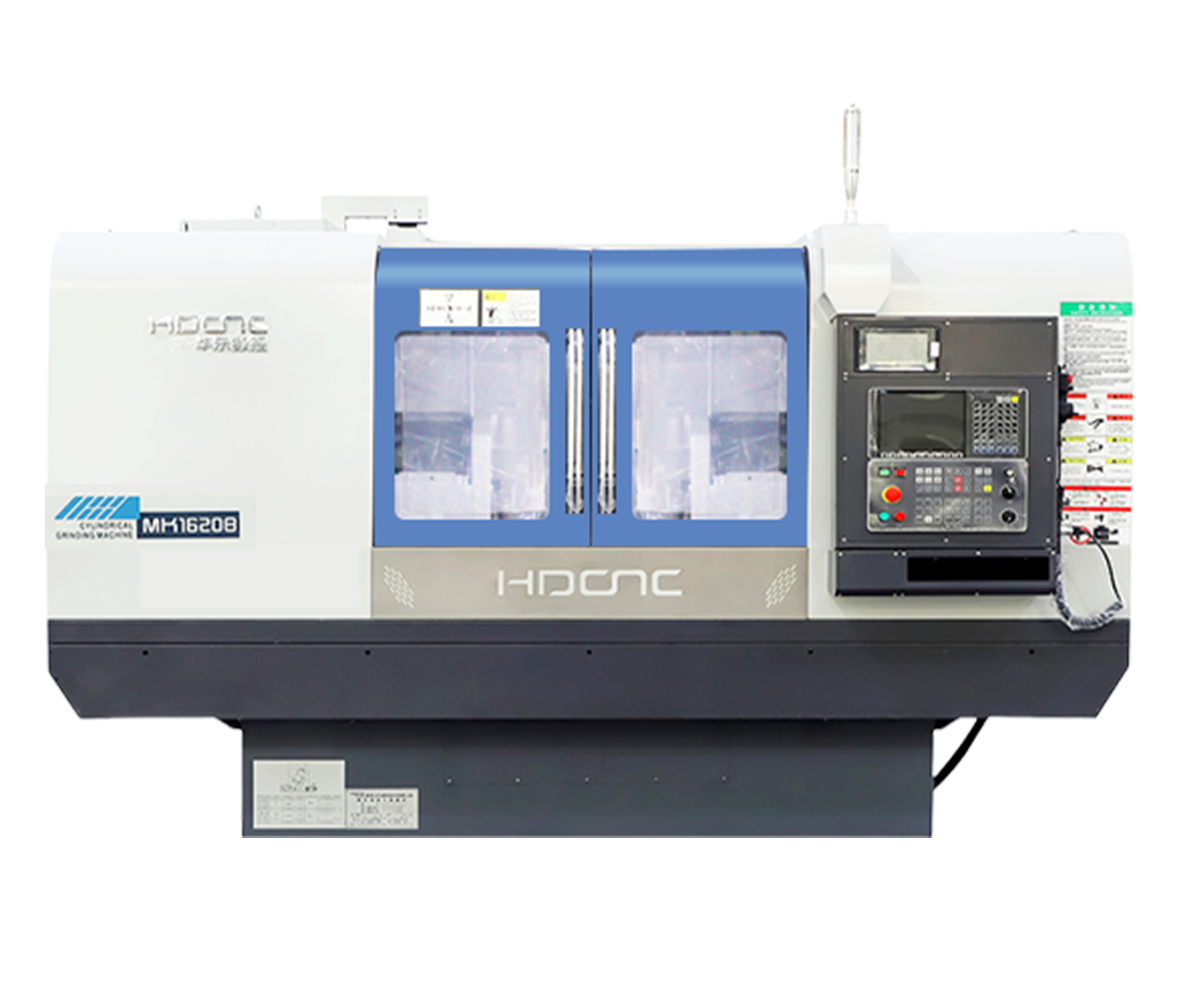

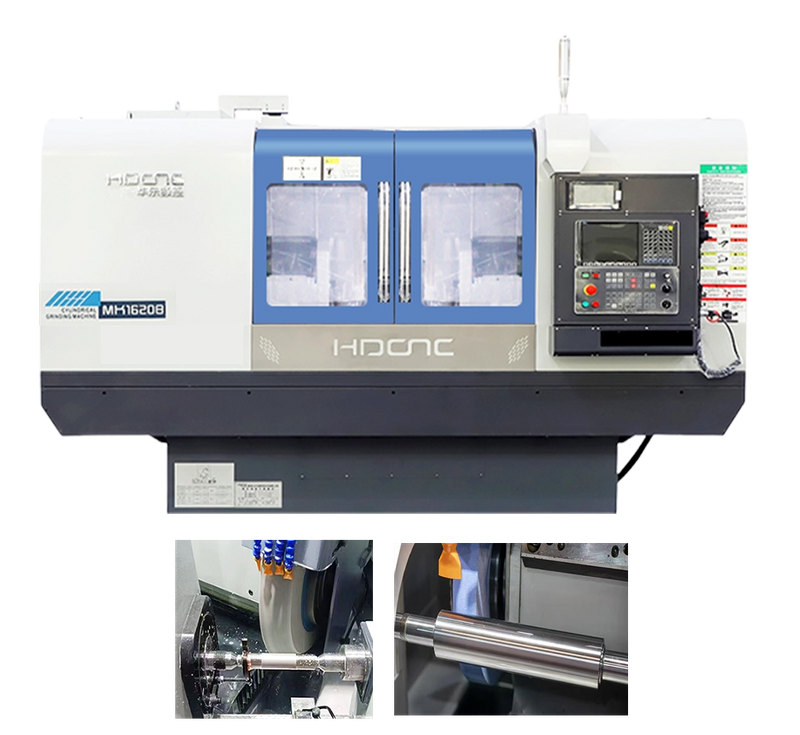

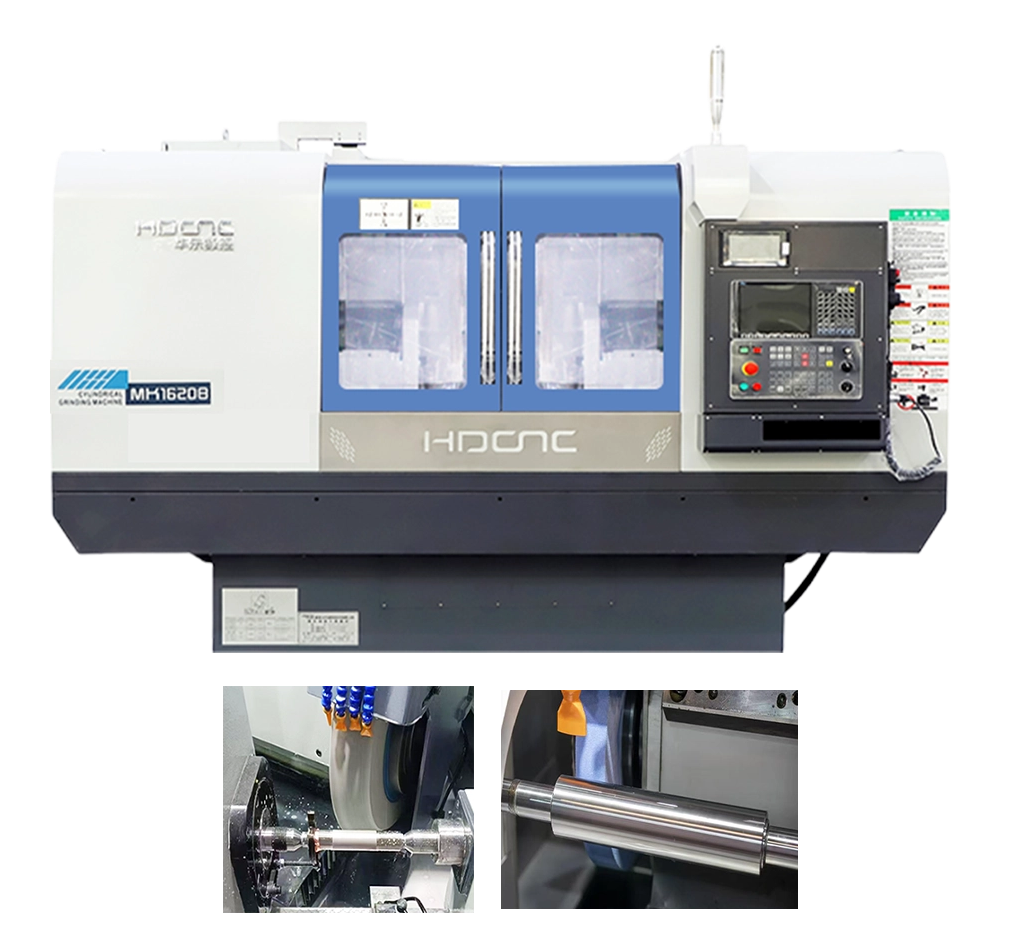

| MKE1432 | MK1620B | MK1632 | MK1350 | MKE1450 | |||
| Genel kapasite | |||||||
| Merkezler arasındaki mesafe | mm | 1000、1500 | 500、750 | 1000、1500 、 2000、3000 | 1500、2000 、 3000、4000 | 1500 | |
| Orta yükseklik | mm | 180 | 135 | 180 | 270 | 270 | |
| Dia.ground (OD) | mm | 8 ~ 320 | 8 ~ 200 | 8 ~ 320 | 25 ~ 500 | 25 ~ 500 | |
| Dia.ground (ID) | mm | 30-100 | / | / | / | 30-200 | |
| Max.Length Ground (Id) | mm | 125 | / | / | / | 320 | |
| İş parçası maksimum ağırlık | Kilogram | 150 | 50 | 150 | 1000 | 1000 | |
| Çalışma başı | |||||||
| Merkez Bant (MT) | (MT) | 4 | 4 | 5 | 6 | 6 | |
| Mil Hızı/Adımsız | R/dk | 50Hz: 26-260 | 50Hz: 26-260 | 50Hz: 19-190 | 50Hz: 10 ~ 100 | 50Hz: 10-100 | |
| Tekerlek kafası | |||||||
| Maks. | mm | 400 × 50x203 | 500x75x203 | 600x75x305 | 750x75x305 | 500x7sx205 | |
| Tekerlek periferik hız | M/S | 35 | 35 | 35 | 35 | 35 | |
| Taşlama tekerlek tutucusunun dönüş açısı | ° | ± 8 | / | / | / | ± 8 | |
| Dahili taşlama cihazı | |||||||
| Mil Hızı | R/dk | 10000 | / | / | / | 10000 | |
| Tekerlek boyutu | mm | max50*25*13 | / | / | / | Max175*32*32 | |
| min17*20*6 | / | / | / | Min30*25*10 | |||
| Masa | |||||||
| MAX.Swiveling masa meleği | Cockwise | ° | 3 ° | 5 ° (500) 、 3 ° (750) | 3 ° （1000、1500） 2 ° （2000、3000） | 3 ° (1500) 2 ° (2000、3000) 1 ° (4000) | 3 ° |
| Klişe yönünün tersine | ° | 7 ° (1000) 、 6 ° (1500) | 9 ° | 7 ° (1000) 6 ° (1500) 5 ° (2000) 3 ° (3000) | 6 ° (1000) 5 ° (1500) 3 ° (2000) 2 ° (3000) | 6 ° | |
| Püskürtme | |||||||
| Merkez Bant (MT) | (MT) | 4 | 4 | 4 | 6 | 6 | |
| Quill Seyahat | mm | 30 | 30 | 30 | 70 | 70 | |
| Elektrik sistemi | |||||||
| CNC Sistemi | Yurtiçi Sistem 、 Siemens808D 、 Fanuc oitf ve diğer | ||||||
| Tekerlek başı motor gücü | KW | 5.5 | 7.5 | 11 | 15 | 5/7.5 | |
| Workhead Motor Gücü | KW | 2 | 1.1 | 1.5 | 4 | 1.5 | |
| İşleme doğruluğu | |||||||
| Yuvarlaklık | μm | 3 | 2 | 3 | 2.5 (1500) 3 (2000、3000、4000) | 25 | |
| Silindirlik | μm | 8 | 5 | 8 | 8 (1500、2000、3000） 12 （4000) | 8 | |
| Pürüzlülük | μm | RA0.32 | RA0.32 | RA0.32 | RA0.32 | RA0.32 | |
| Makine | |||||||
| Brüt ağırlık | t | 3.8 (1000) 4 (1500) | 4.3 (500) 4.6 (750) | 4.6 (1000) 5.1 (1500) 5.7 (2000) 6.9 (3000) | 10 (1500) 11 (2000) 13 (3000) 17 (4000) | 9.5 | |
Paketleme boyutu | santimetre | 326 × 190 × 205 (1000) | 340 × 225 × 220 (500) | 465 × 230 × 220 (1000) 585 × 230 × 220 (1500) | 543 × 225 × 210 (1500) 583 × 225 × 210 (2000) | 543 × 225 × 210 | |
| 426 × 190 × 205 (1500) | 390 × 225 × 220 (750) | 650 × 245 × 220 (2000) 845 × 245 × 220 (3000) | 796 × 225 × 210 (3000) 996 × 225 × 210 (4000) | ||||
2 Eksen Bağlantısı CNC silindirik öğütücü, HNC808D sistemli standart, Siemens veya Fanuc isteğe bağlı olarak.
Yüksek sertlik ve hassasiyet kararlılığı ile HT300 Petlitik Dökme Demir Malzemesinin Yüksek Mukavemeti ve Düşük Stresi
Dost arayüz ve mükemmel ekipman arıza alarmı ve teşhis fonksiyonuna sahip takım tezgahı kontrol sistemi
Masa bir V, bir düz kılavuz üzerinde seyahat eder
Adımsız iş başı uygun hızı seçmeye yardımcı olur
Hidrolik olarak tahrikli uzunlamasına geçiş
Makine tablası kolay konik taşlama için döner
Gelişmiş hidrostatik yağlama sistemi
İsteğe bağlı olarak hidrolik olarak kontrol edilen bir dağıtım
