I. Takım Tezgahının Amacı ve Yapısal Özellikleri

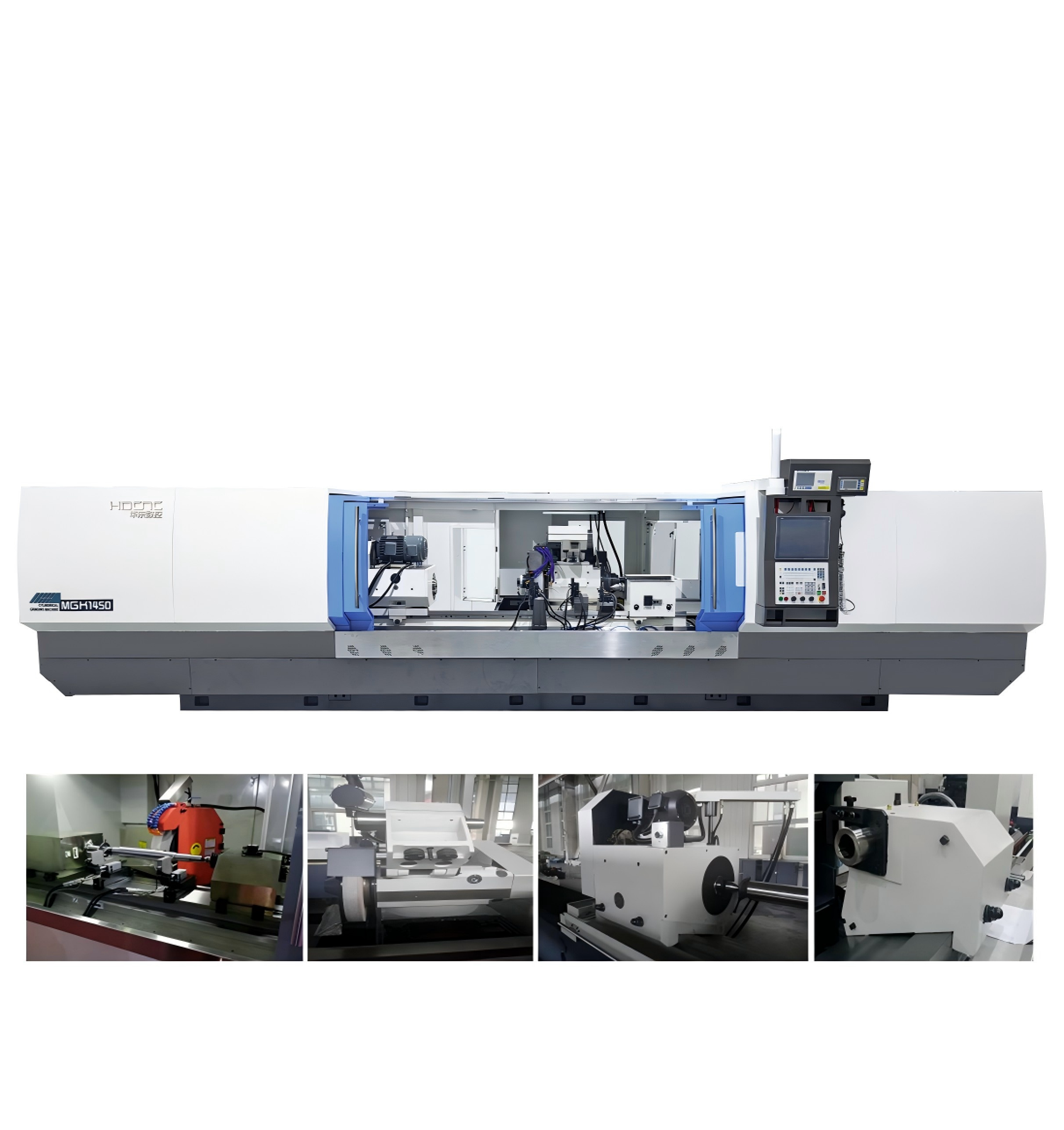

Yüksek hassasiyetli CNC üniversal silindirik öğütücü ürününün genel yapısı, yüksek sertlik ve mükemmel hassasiyet stabilitesine sahip, yüksek mukavemetli ve düşük gerilimli HT300 perlit dökme demir malzemeden yapılmış, çalışma tezgahı hareketli T şeklinde bir düzeni benimser. Çalışma masası (Z ekseni) kılavuz rayı, açık boşaltmalı statik basınç kılavuz rayı yapısını benimser ve yüksek hassasiyetle ve düşük hızlarda sürünmeden yüksek hassasiyetli vidalı millerle tahrik edilir. Sayısal kontrol sistemi kullanılarak X ve Z eksenlerinin hareketi ayrı ayrı kontrol edilebilir ve X ve Z eksenlerinin bağlantısı ve otomatik taşlanması sağlanabilir. Cam, safir, silisyum karbür, karbon fiber vb. gibi özel malzemeler, krank millerinin ana muyluları, biyel muyluları, transmisyon sistemleri, enjeksiyon kalıpları, damgalama kalıpları, motorlar, miller, manşonlar, tıbbi ekipman, optik ekipman, redüktörler, takım tutucular, yağ silindiri endüstrileri vb. için uygundur. Bu takım tezgahı serisi son derece yüksek maliyet etkinliğine sahiptir.
II. Takım Tezgahının Ana Teknik Parametreleri
Öğe | MGK1450×2000 | MGK1463×3000 | |
Maksimum uzunluk zemin (OD) | 1500、2000 | 2000、3000 | |
Taşlama dış çap aralığı (mm) | maksimum | 500 | 630 |
minimum | 25 | 30× | |
Taşlama iç delik çapı aralığı (mm) | maksimum | 200 | 250 |
minimum | 30 | 30 | |
Merkez yüksekliği (mm) | 270 | 370 | |
Üç çeneli ayna çapı (mm) | 325 | 325 | |
Kafa bandının üst konikliği | mohs#6 | metrik sistem 80# | |
En üst düzey koniklik | mohs#6 | metrik sistem 80# | |
Merkezler arası mesafe (mm) | 1500、2000 | 2000、3000 | |
Maksimum taşlama iç deliği uzunluğu (mm) | 320×× | 320×× | |
Maksimum iş parçası ağırlığı (tip testi)(Kg) | 1000 | 3000 | |
Mesnet milinin olası dönüşü | Döndürülebilir | Döndürülebilir | |
Başlık kabuğunun maksimum dönüş açısı | Saat yönünde 0° | Saat yönünde 0° | |
Saat yönünün tersine 90° | Saat yönünün tersine 90° | ||
Kafa rafı arama hızı (r/dak) | 20~224(frekans kontrolü) | 10~100(kademesiz hız ayarı) | |
Kuyruk rafı üst kol sırası (mm) | 70 | 70 | |
Çalışma Tezgahı Maksimum Dönme Açısı | Saat yönünde 3°/2° | Saat yönünde 2°/1° | |
Saat yönünün tersine 6/5° | Saat yönünün tersine 3° | ||
Taşlama çarkı başlığının dönme açısı | ±8° | ±8° | |
Taşlama taşının doğrusal hızı (m/s) | ≤35 | ≤35 | |
Taşlama taşı boyutu (mm) | Ø500×75×0305 | 0600×75×Q305 | |
Soğutma pompasının nominal akış hızı (L/dak) | 50 | 100 | |
Taşlama Taşı Kafası Motor Gücü | 5kW(VFD Motorlu) | 7kW(VFD Motorlu) | |
Mesnetli motor gücü | 4kW(frekans dönüşüm motoru) | 15kW(frekans dönüşüm motoru) | |
Toplam güç | ≈20,5kW | ≈35,6kW | |
Yuvarlaklık(mm) | 0.0015 | 0.0015 | |
Boyuna kesit çapının silindirikliği (mm) | 0.0035 | 0.0035 | |
