一 Takım takımlarının ana özellikleri ve uygulama kapsamı

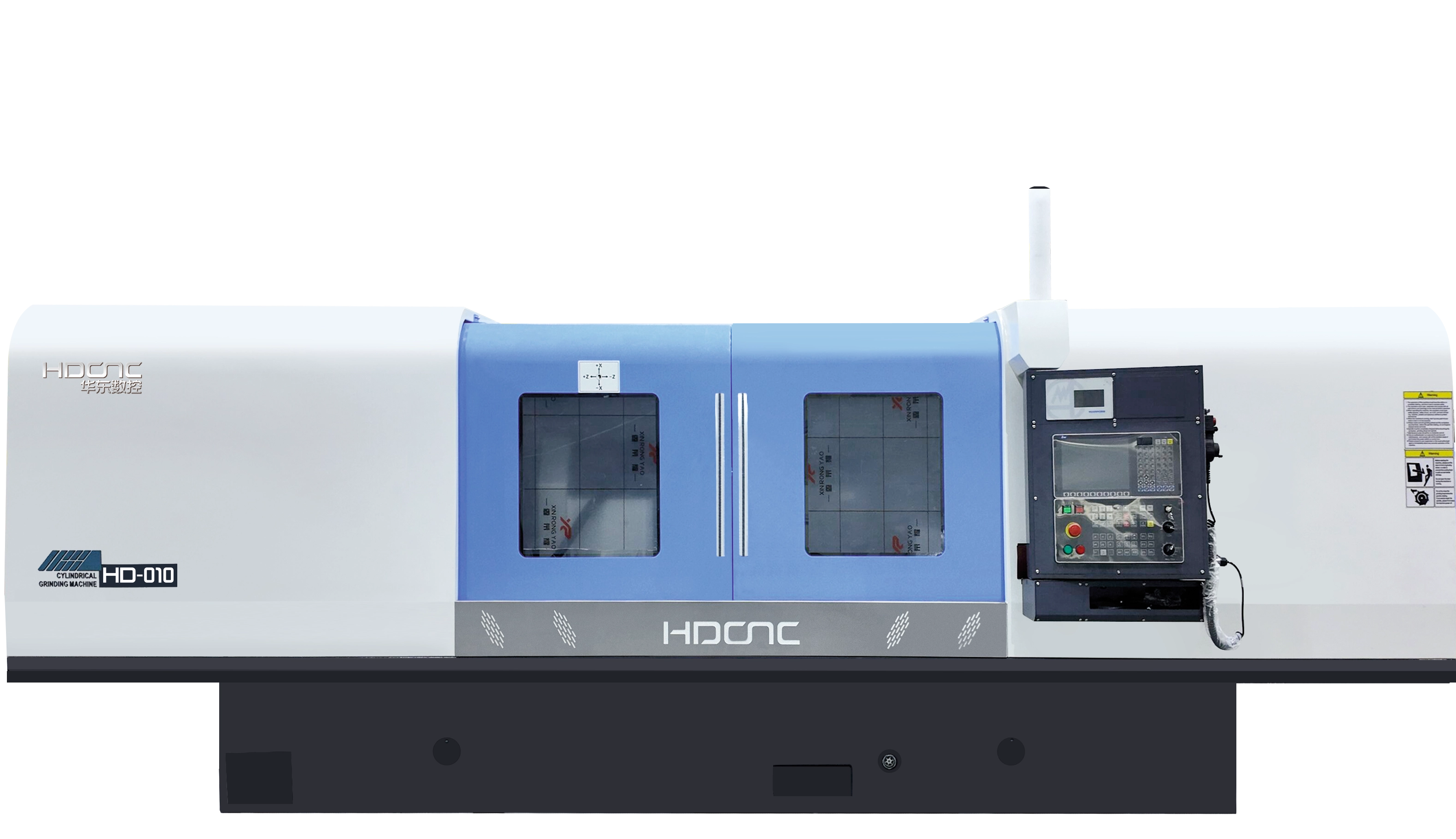

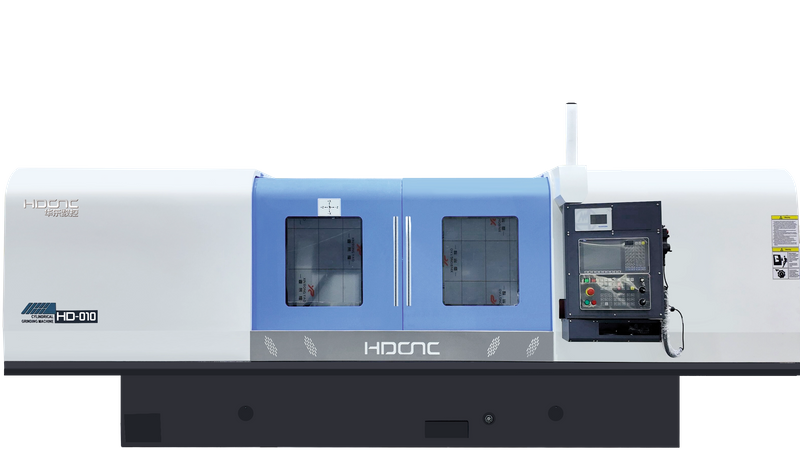

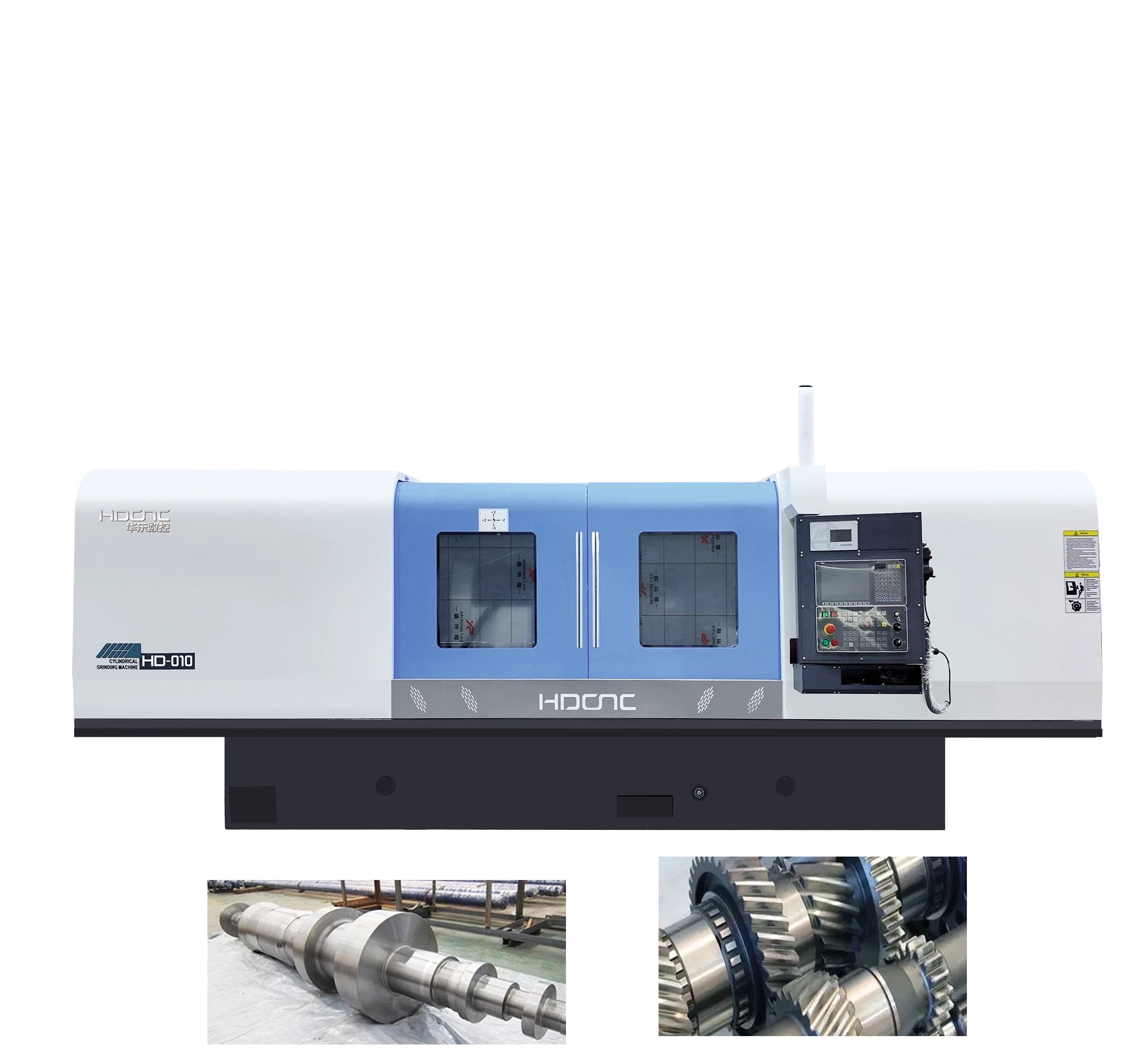

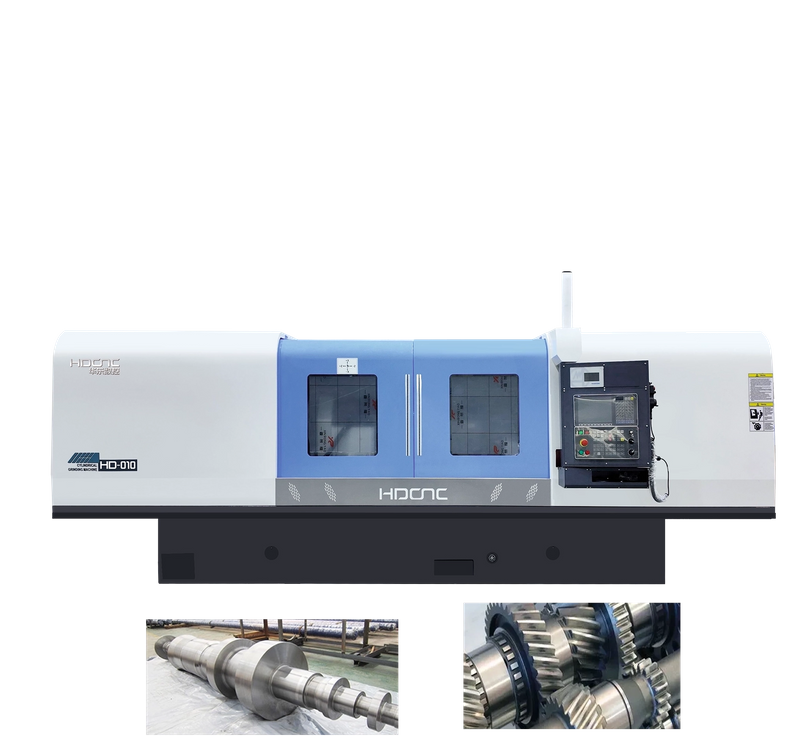

Takım tezgahının genel yapısı, taşlama çarkı standı ve paletin hareketli bir düzenini benimser ve yüksek sağlamlık ve mükemmel hassasiyet stabilitesine sahip, yüksek mukavemetli ve düşük gerilimli HT300 perlit dökme demir malzemeden yapılmıştır. Bu takım tezgâhı, otomobil aks muhafazasının (/aks) dış daireleri, yayları ve iki ucunun uç yüzleri üzerinde ikincil kenetleme ve tornalama taşlamasına ihtiyaç duymadan tek seferlik taşlama gerçekleştirebilen çift taşlama çarkı eğik kesme ve şekillendirme taşlamayı benimser ve bu da yüksek üretim verimliliği sağlar. Bu takım tezgahının sayısal kontrol sistemi, takım tezgahı kontrol platformu olarak gelişmiş ve güvenilir cihazlar kullanan SIMENS 828D sayısal kontrol sistemini benimser. İnsan-makine arayüzü dost canlısıdır ve eksiksiz ekipman arıza alarmı ve teşhis fonksiyonlarına sahiptir. Çift kanal kontrolüne sahiptir. Takım tezgahının taşlama işi program kontrolü aracılığıyla otomatik olarak kesilebilir ve periyodik olarak beslenebilir, ayrıca elektronik el çarkı ile de beslenebilir.
3pplication kapsamı

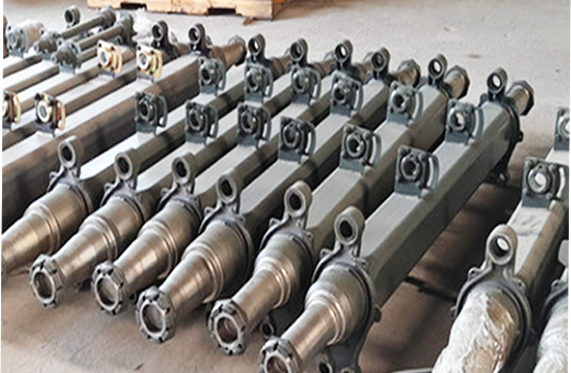

Bu takım tezgahı, silindirik veya konik dönen cisimlerin yüzeyini IT6 ~ IT7 hassasiyeti ile taşlamak için uygundur. İki eksen taşlama tekerleğini yerleştirerek ve onararak form taşlama için kullanılabilir ve ayrıca uzunlamasına pistonlu taşlama için de kullanılabilir. Takım tezgahları esas olarak aks kabukları ve akslar gibi tipik çift taraflı taşlama parçalarının öğütülmesi için kullanılır.
二 Makine takımının ana özellikleri ve parametreleri
Ana Spesifikasyon Listesi ：
Öğe | Değer |
Orta yükseklik | 600mm （Köprü kabuğu öğütme işlemi için uygun） |
Maksimum rotasyon çapı | φ1200mm （Köprü kabuğu öğütme işlemi için uygun） |
Maksimum öğütme çapı | φ500mm |
Minimum öğütme çapı | φ50mm |
Minimum öğütme uzunluğu | 1500mm （İş parçası uzunluğu -taşlama alanının eksenel uzunluğunun 2 katı） |
Maksimum en üst mesafe | ≥3000mm |
Maksimum iş parçası | 3000mm |
Paletin minimum yatay besleme hızı | 0.001mm |
Paletin minimum boyuna besleme hızı | 0.001mm |
X ekseni besleme hızı | 0.05-5000mm/dakika |
Z ekseni besleme hızı | 0.1-5000mm/dakika |
Konumlandırma Doğruluğu （GB/T4685-2007） | X Eksen ≤0.013mm 0.008 Z ekseni ≤0.025mm 0.015 |
Tekrarlanabilirlik （GB/T4685-2007HDCNC Standardı） | X eksen 0.006mm 0.005 Z ekseni 0.013mm 0.008 |
Taşlama Tekerlek Özellikleri （Maks） | Φ900 （/750） mm × 300mm (maks) × φ305mm |
Taşlama tekerlek motoru gücü | 30kW |
İş parçası döner hız | 15 ~ 150RPM (Bridge Shell için Ayrılmış Park Konumlandırma Fonksiyonu) |
Taşlama tekerleği doğrusal hız | ≤45m/s |
Maksimum iş parçası kalitesi (aks) | 1000kg |
Maksimum yük taşıma kapasitesi (armatürler ve köprü kabukları dahil) | ≥800kg |
Başlık | Mohs No. 6 |
Başlık seyahati | 100 mm |
Kuyruk rafı | Mohs No. 6 |
Pul Dövme Kolu Seyahat | 70mm |
三 Takım aleti doğruluğu
1.1 CNC ekseninin konum doğruluğu ：
X Eksen ： Konumlandırma doğruluğu 0.012
tekrarlanabilirlik 0.005
Z Ekseni ： Konumlandırma doğruluğu 0.015
tekrarlanabilirlik 0.008
1.2 İş Doğruluğu (Köprü Kabuğu, Standart Örnek) ：
Öğe (standart öğütme çubuğu) | Değer |
Yuvarlaklık | 0.005mm （Köprü kabuğu/aks çizimlerinin gereksinimlerini karşılayın） |
Uzunlamasına kesit çapının tutarlılığı | 0.008/1000mm （Köprü kabuğu/aks çizimlerinin gereksinimlerini karşılayın） |
Yüzey pürüzlülüğü ra | Silindirik 0.4μm ； uç yüz 0.8um; Arc 0.8um |
Not: Çin'deki köprü kabukları ve aks parçaları için geleneksel işleme doğruluğu gereksinimlerini karşılayın, yani: iş parçası yuvarlaklığının işlenmesi ≤ 0.005mm; Aynı yan sıçrama ≤ 0.015mm; Her iki tarafta zıplama ≤ 0.03mm | |

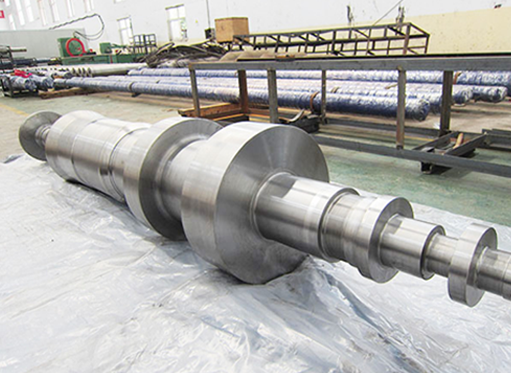

İşleme çantası

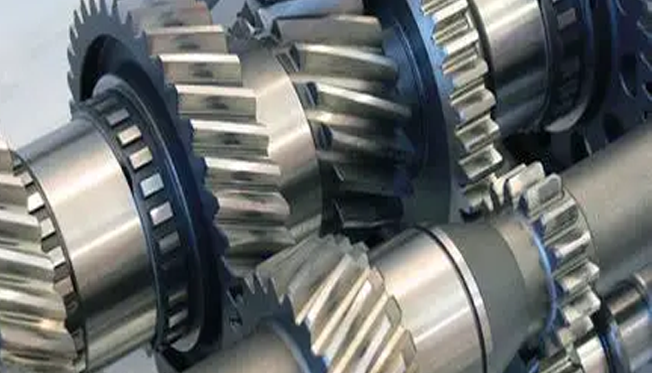

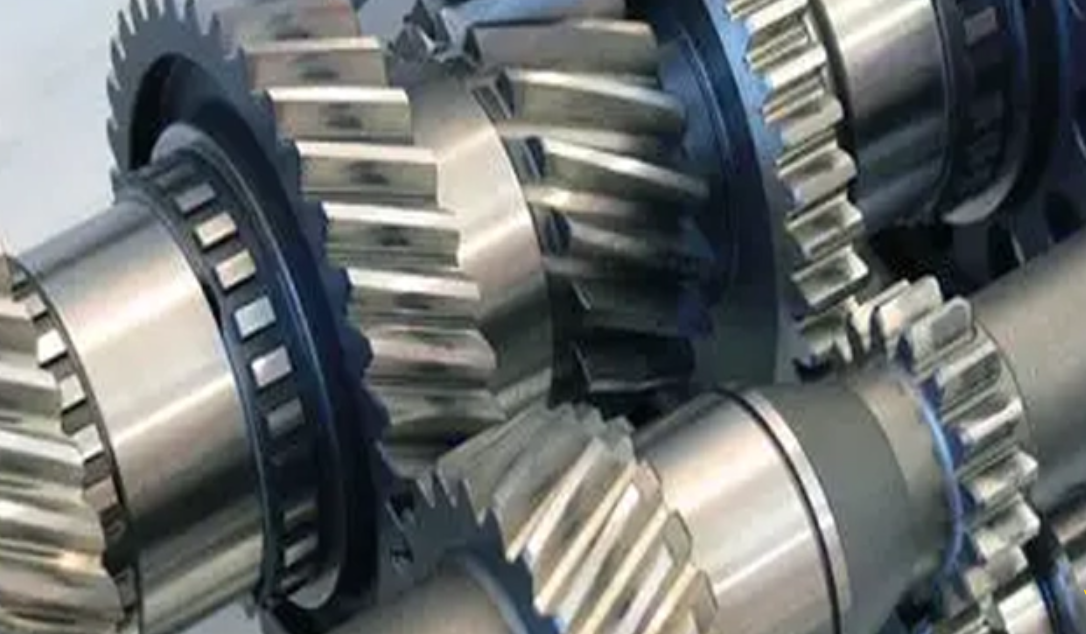

Vites sanayi

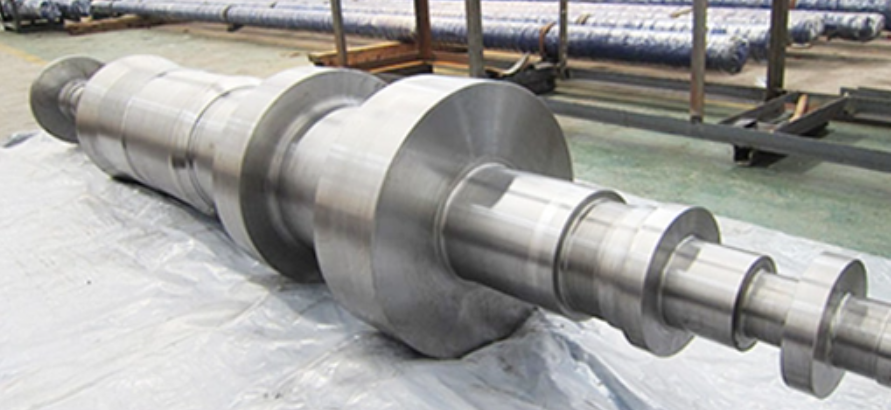

Otomobil endüstrisi
