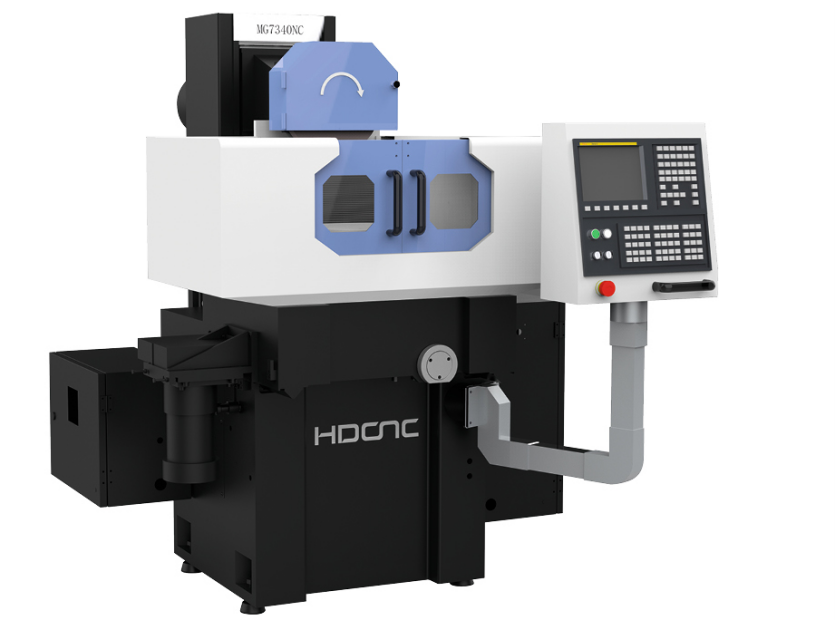

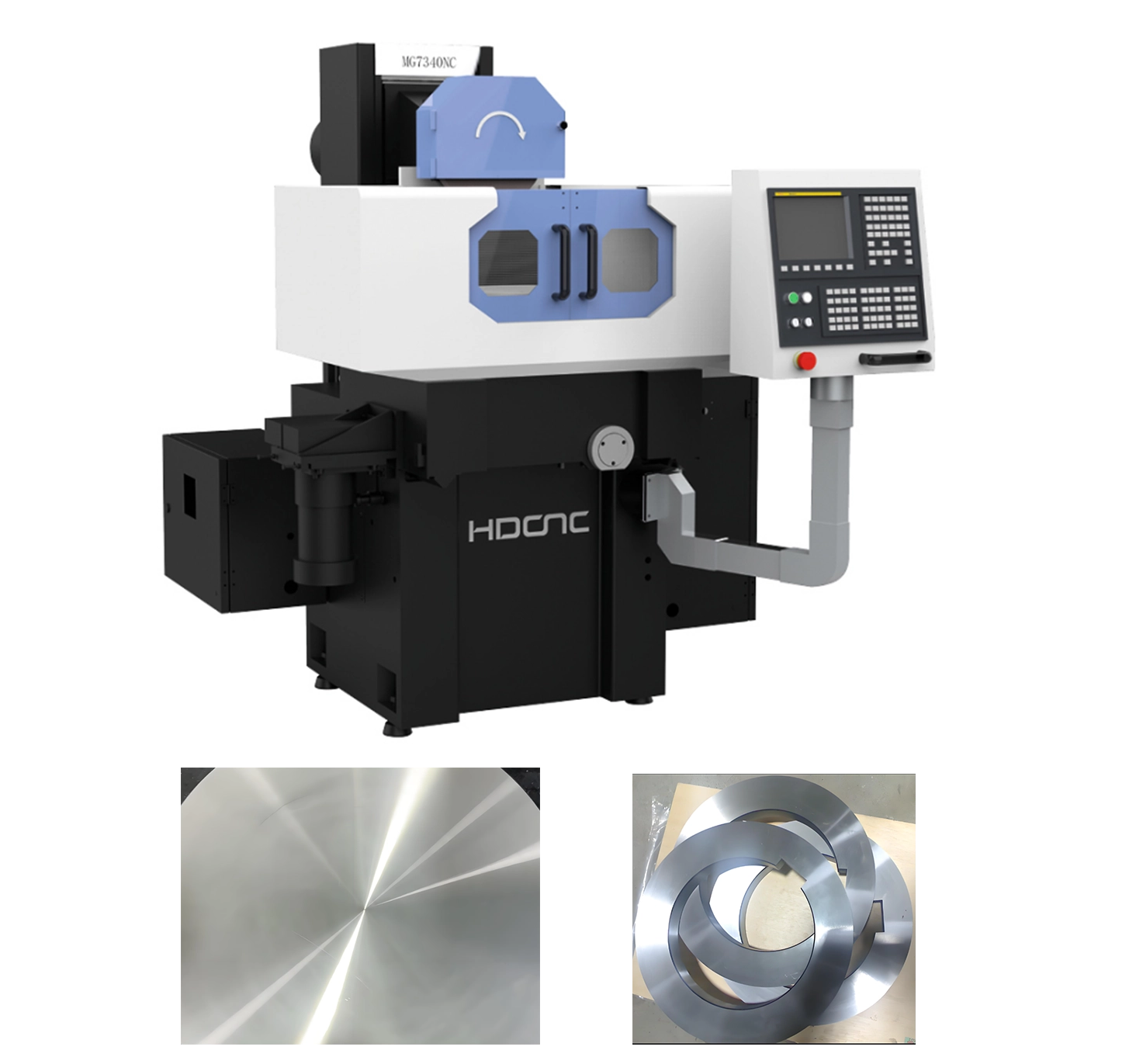

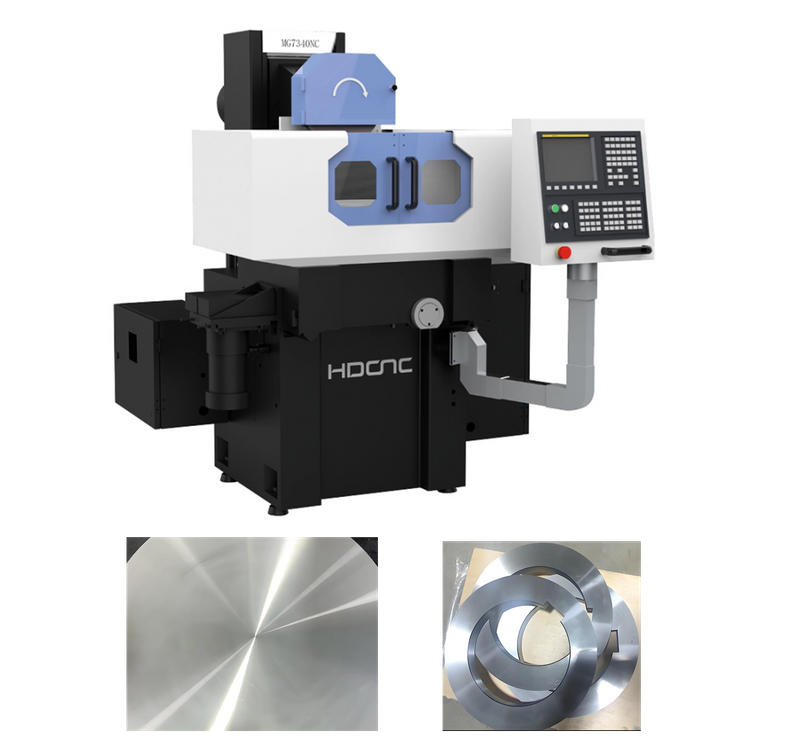

Takım aleti bir çapraz sürükleme düzeni benimser, tablo yüksek hassasiyetli hidrostatik döner tablo, CNC kontrol sistemi, yüksek besleme hassasiyeti ve yüksek verimlilik benimser.
| Miktar： | |
|---|---|

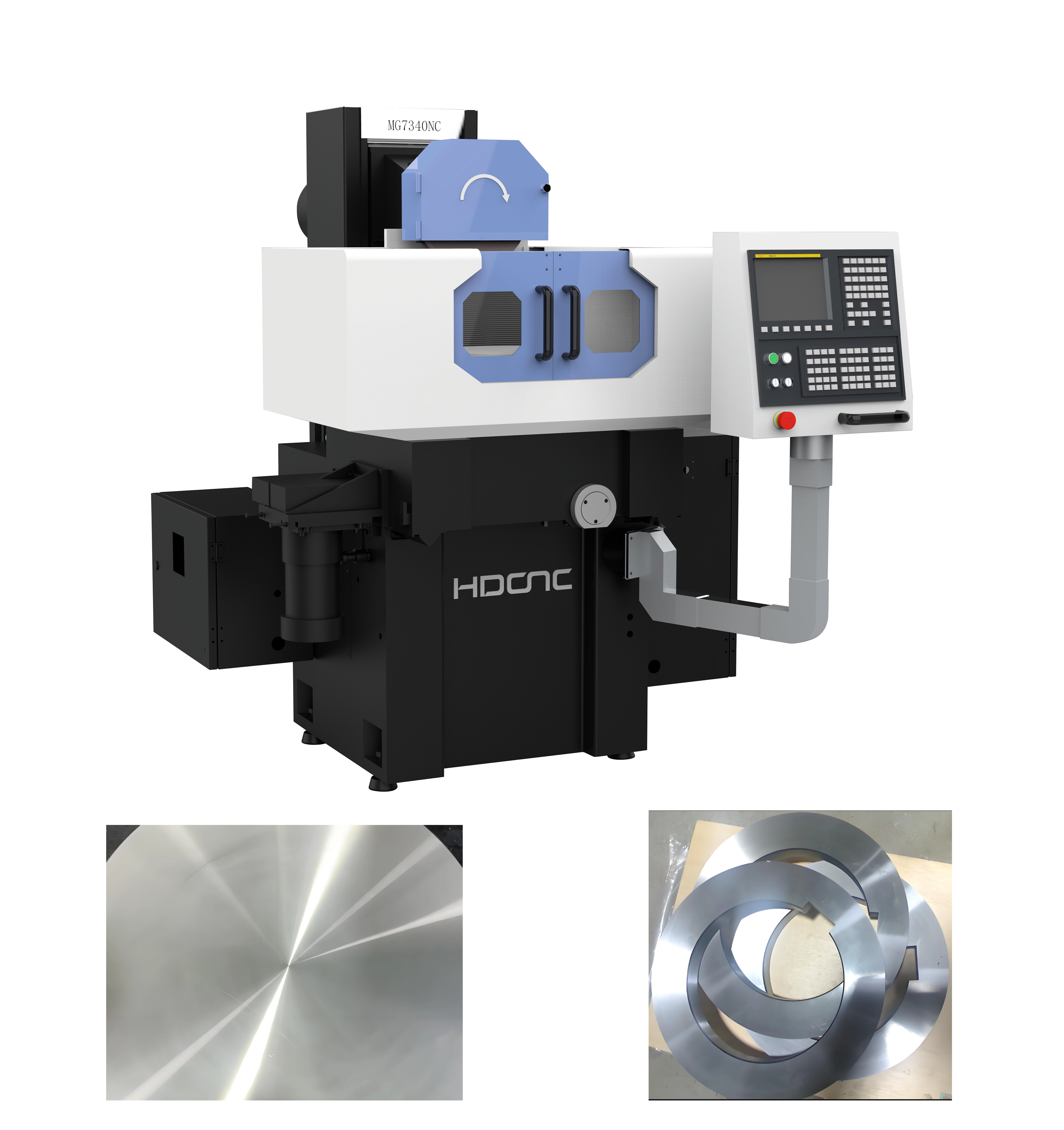

MG7330NC 、 mg7340nc 、 mg7350nc
HDCNC
Öğe/parametreler | Birim | MG7330NC | MG7340NC | MG7350NC | |
Çalıştırma çapı | mm | 300 | 400 | 500 | |
Çalıştırma hızı | RPM/Min | 60-160 | 40-140 | 20-120 | |
Taşlama tekerleği milinin merkez çizgisinden çalışma masasına maksimum mesafe | mm | 350 | 350 | 350 | |
Çalışma masasının yatay hareketi | Otomatik yem hızı | mm/leylek | 0.005～ 12 | 0.005～ 12 | 0.005～ 12 |
Hareket hızı | m/dk | 0～ 1 | 0～ 1 | 0～ 1 | |
Elektronik el çarkının mikro yem hızı | mm/div | 0.005 | 0.005 | 0.005 | |
Taşlama tekerleği | Taşlama tekerlek boyutu (dış çap * kalınlık * iç çap) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Mil frekans dönüşüm hızı | rpm | 1000-1500 | 1000-1500 | 1000-1500 | |
Öğütme kafasının dikey hareketi | Hareket hızı | m/dk | 0～ 1 | 0～ 1 | 0～ 1 |
Otomatik yem hızı | mm/leylek | 0.001～ 0.05 | 0.001～ 0.05 | 0.001～ 0.05 | |
Elektronik el çarkının mikro yem hızı | mm/div | 0.001 | 0.001 | 0.001 | |
İş mili | KW | 5.5 | 5.5 | 5.5 | |
Hidrolik pompa motoru | KW | 2.2 | 2.2 | 2.2 | |
Çalışma Müdürü Döner Motor | KW | 1.5 | 1.5 | 1.5 | |
Brüt ağırlık | kilogram | 2500 | 3000 | 4000 | |
Yapısal özellikler
Bu takım tezgahı, ileri kılavuz raylarına bağlı politetrafloroetilen yumuşak bantlar ve aralıklı yağlama pompaları ile zorla yağlama ile çapraz sürükleme düzeni benimser.
Taşlama kafası iş mili, yüksek rigtasyon doğruluğu ve kolay kullanım ve bakım ile yüksek hassasiyetli açısal temas rulmanları ve yüksek sertlikli iş mili kılıf yapısı kullanır. Sütun çift katmanlı bir duvar yapısı benimser ve öğütme başı milinin ekseni, yatay olarak monte edilen çalışma masasına paraleldir.
Çalışma maddesi, yüksek rotasyon doğruluğuna sahip yüksek hassasiyetli bir statik basınç dönüşü benimser ve dönme hareketi dişli bir kayıştan bir AC değişken frekans motoru tarafından yönlendirilir; Yüksek besleme hassasiyeti, kolay çalışma ve yüksek verimlilikle ön, arka, üst ve alt eksenlerin beslemesi için yüksek hassasiyetli bilyalı vidalar, AC servo motorlar ve CNC sistemleri kullanılır.
