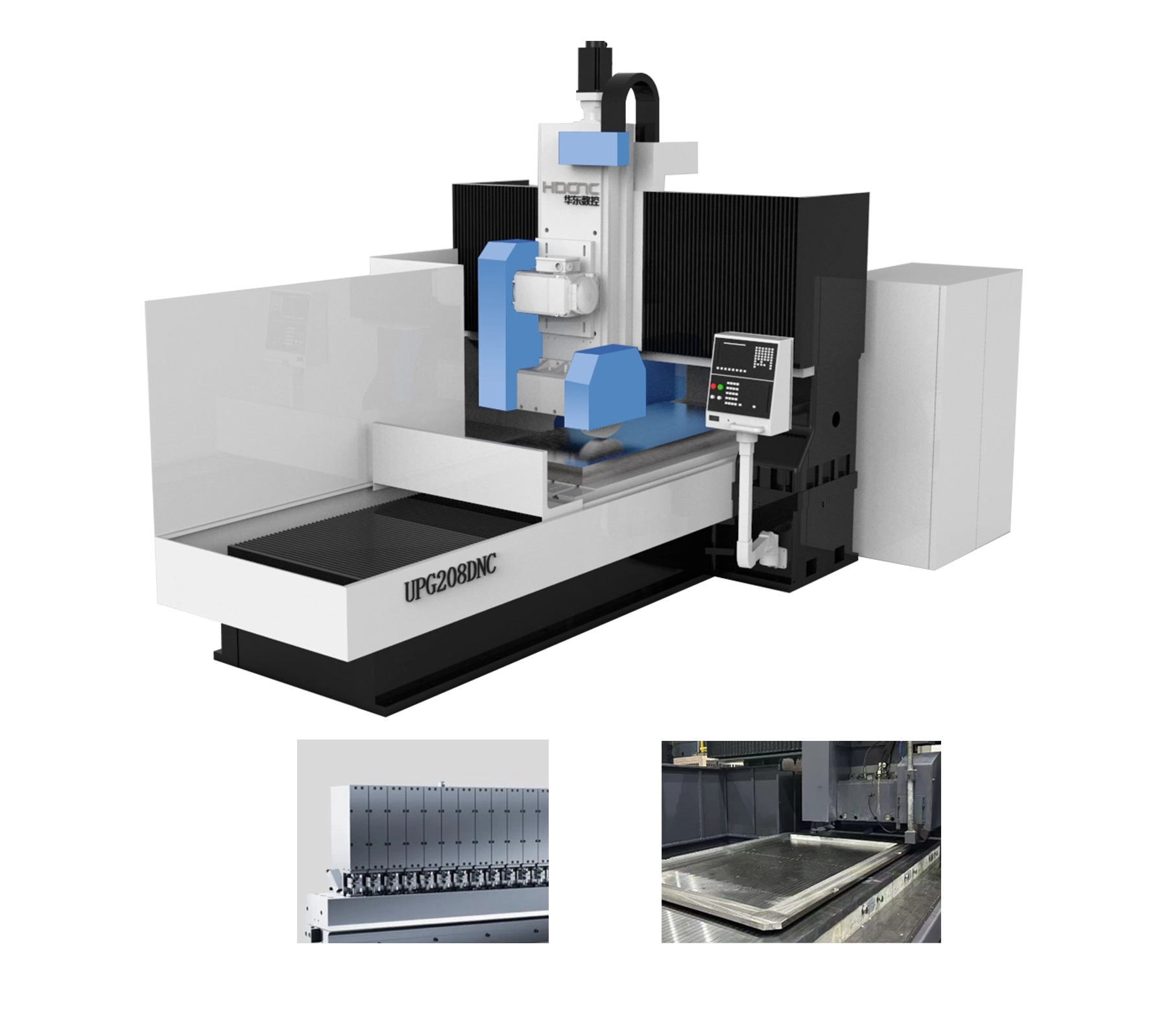

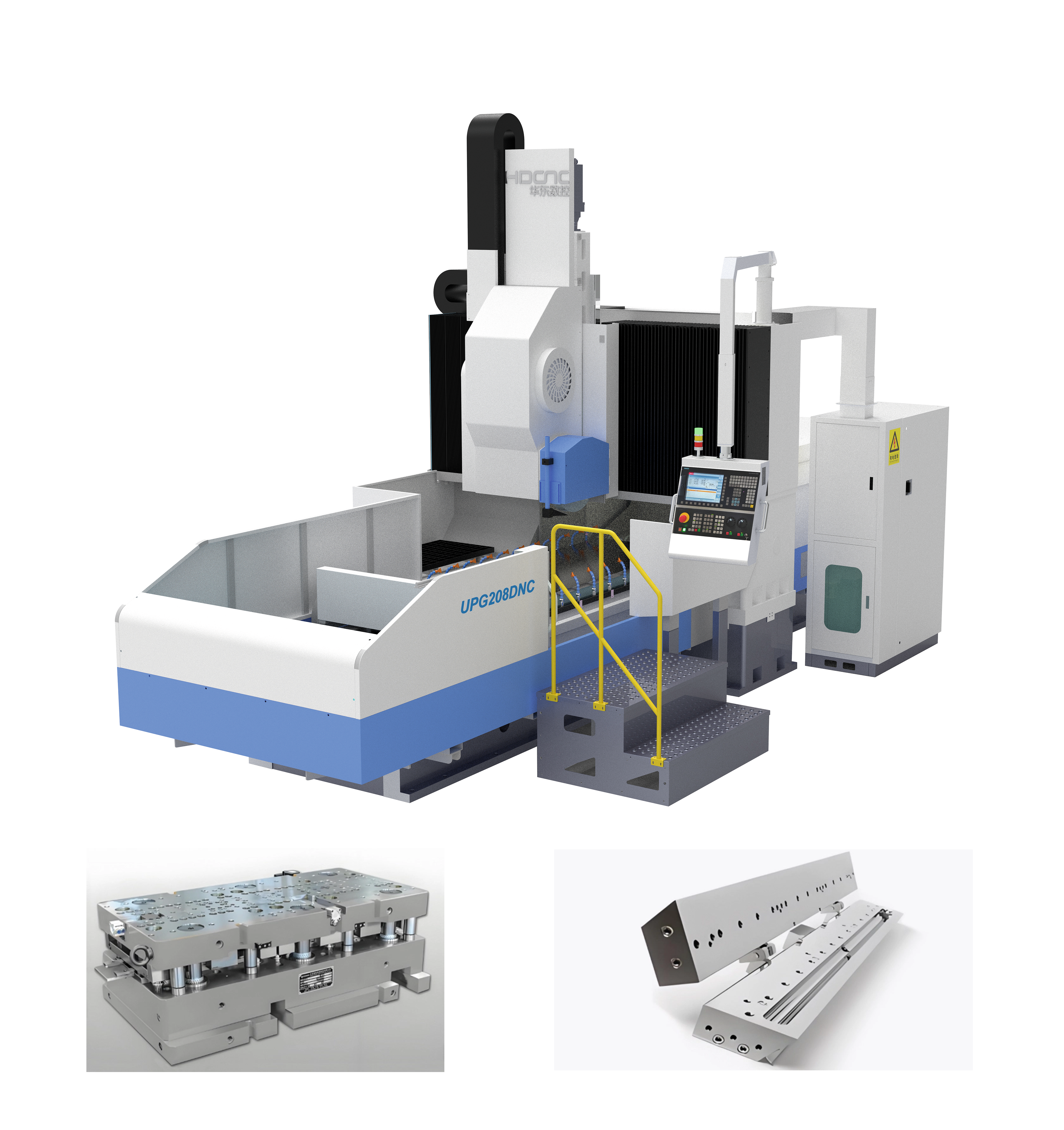

UPG208DNC
HDCNC
Ⅰ.Teknik Parametreler
Öğe | Birim | Parametreler |
Çalışma masası boyutu (genişlik×uzunluk) | mm | 2400×950 |
Maksimum taşlama iş parçası uzunluğu | mm | 2000 |
Çalışma tezgahının maksimum yük taşıma kapasitesi ( vantuz ağırlığı dahil ) | kilogram | 2000 |
Çalışma masasının dikey (X ekseni) etkili hareketi | mm | 2000 |
Taşlama kafasının dikey (Z ekseni) hareket mesafesi | mm | 500 |
Taşlama kafasının yatay hareket mesafesi (Y ekseni) | mm | 1100 |
Çalışma masası T-şekilli yuva boyutu (yuva genişliği × yuva aralığı × yuva numarası) | mm | 28×180×5 |
Portal aralığı | mm | 1200 |
Taşlama kafası mili motor gücü | KW | 18.5 |
Taşlama taşı boyutu (dış çap×genişlik ×iç delik) | mm | 500×75×203 |
Çalışma masasının dikey hareket hızı (X ekseni) | m/dk | 3-35 |
Taşlama kafası dikey besleme (Z ekseni) hızlı besleme hızı | mm/dk | 400 |
Taşlama kafası dikey ilerleme (Z ekseni) sürekli ilerleme hızı | mm/dk | 20-400 |
Taşlama kafası dikey besleme (Z ekseni)minimum besleme bölme oranı | mm | 0.0001 |
Taşlama kafası yanal ilerleme (Y ekseni) hızlı ilerleme hızı | mm/dk | 2000 |
Taşlama kafası yanal ilerleme (Y ekseni)sürekli ilerleme hızı | mm/dk | 20-2000 |
Taşlama kafası yanal ilerleme (Y ekseni) aralıklı ilerleme hızı | mm | 5-50 |
Taşlama kafası yanal ilerleme (Y ekseni) minimum ilerleme bölme oranı | mm | 0.0001 |
İşlenen iş parçasının düzgünlüğü | mm | 0.0015 |
İşlenen iş parçalarının yüzey pürüzlülüğü | umurumda | ≤ra0.1 |
Takım tezgahı boyutları (uzunluk×genişlik×yükseklik) | mm | 7300×3200×3000 |
Makine ağırlığı (yaklaşık) | KİLOGRAM | 17000 |
Takım toplam gücü tezgahı motorunun | KW | Hakkında 50 |
Takım tezgahı çalışma gerilimi/ frekansı | 380V±10%/50HZ 3PH 380V±10%/50HZ |
Ⅱ.Takım tezgahlarının amacı ve yapısal özellikleri
Purpo Bu ürün, sabit bir ışın portal yüzey değirmenidir ve takım tezgahı, çift sütun, çapraz kiriş ve yatak gövdesinden oluşan kapalı sert bir çerçeve yapısından oluşan bir portal düzenini benimser. Çalışma maddesi, yatak kılavuz rayı boyunca uzunlamasına hareket eder ve çalışma masası kılavuzu ray statik bir basınç kılavuzu rayı benimser.
Crossbeam, çapraz kiriş boyunca yanal olarak hareket edebilen yatay bir sürgülü plakaya sahip doğrusal bir kılavuz ray ile donatılmıştır. Dikey kaykaylar ayrıca yatay kaykaylar boyunca dikey besleme hareketi gerçekleştirebilen doğrusal kılavuzlarla donatılmıştır. Dikey kaykay üzerine yatay bir çevre bir okuma kafası var. Yeterli statik, dinamik ve termal sertlik ve stabil çıktıya sahip olan, sistemin iyi dinamik kaliteye sahip olmasını sağlamak için ileri teknoloji benimsenmiştir.
Seçilen Servo Sürücü Sistemi, yürütme bileşenlerinin yüksek hassasiyeti, güvenilirliği ve hızlı tepki hızına sahiptir. Yatay periferik taşlama kafası bir kutu yapısıdır ve iç iş mili desteği dinamik ve statik basınçlı bir taşıma yapısı benimser. Statik ve dinamik basınçlı yataklar, yüksek hareket doğruluğu, aşınma, uzun servis ömrü, düşük başlangıç gücü, yüksek hızlarda yüksek yük taşıma kapasitesi ve statik basınç yataklarına kıyasla iyi titreşim direnci avantajlarına sahiptir.

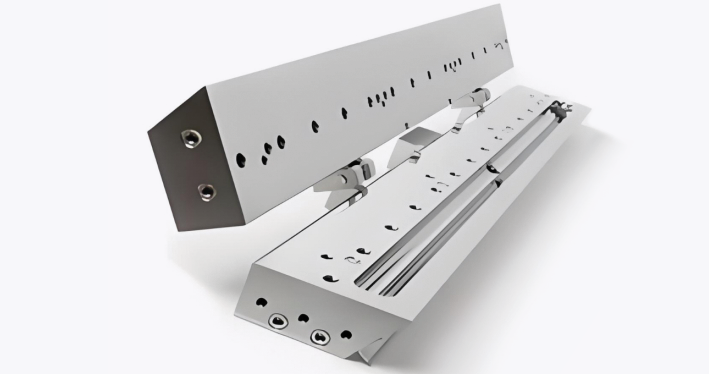

Taşlama makinesi millerinde tercih edilen rulmanlardır. Esas olarak yeni enerji araçları ve yeni enerji malzemeleri için hassas parçaların işlenmesinde kullanılır.
