MYGK7370
HDCNC
Ⅰ.Giriş

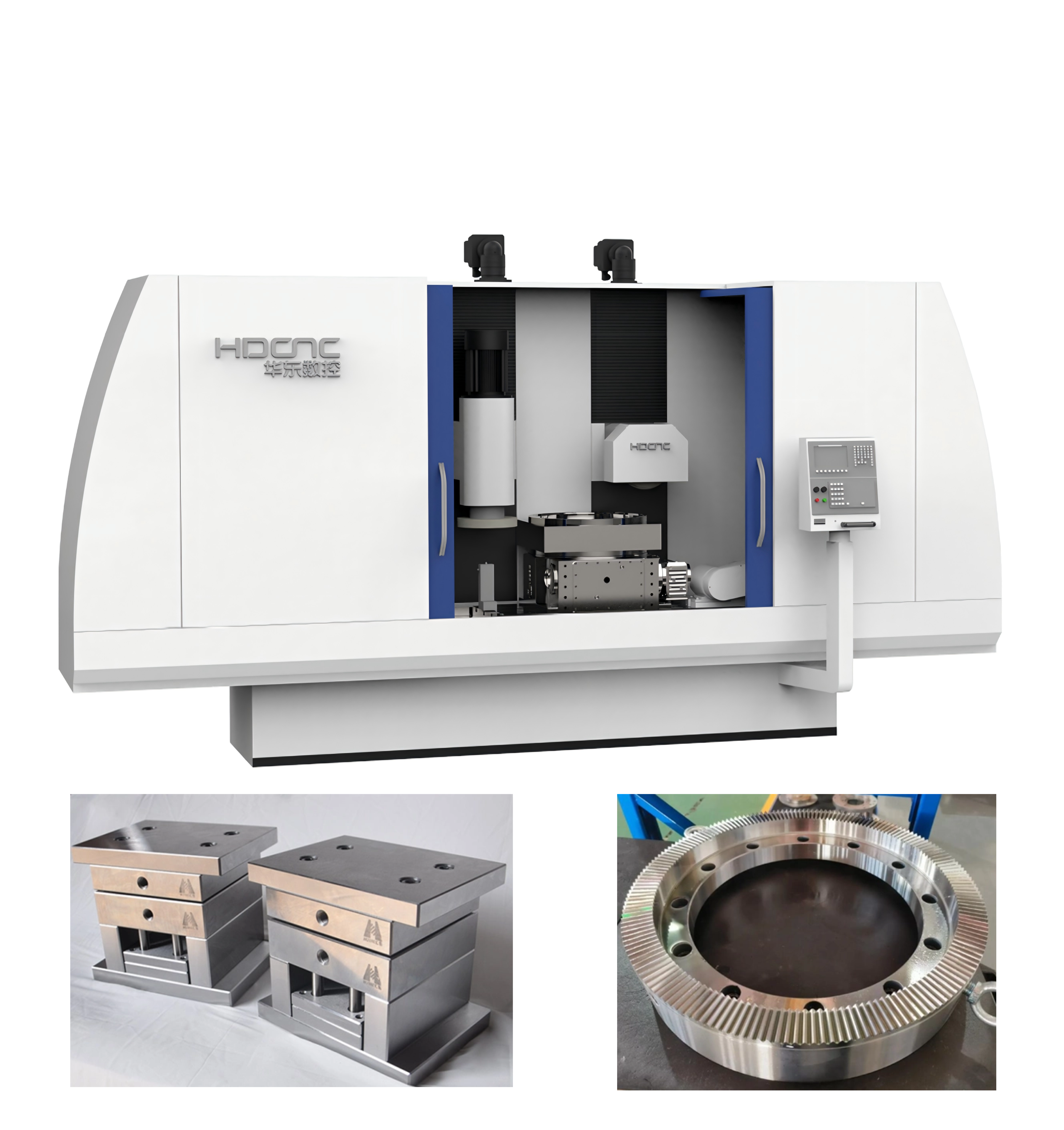

1.Bu ürün, çift taşlama milleri ve çift sütunlu bir T-konfigürasyonuna sahip, sütunlu, hareketli bir CNC çok işlemli uç yüz spline taşlama makinesidir.
2.Yüksek statik/dinamik/termal sertlik ve üstün dinamik performans sunar. Tek bir kurulumda uç yüz spline disklerinin, iç/dış silindirik yüzeylerin ve yüzlerin yüksek hassasiyette taşlanmasını sağlar.
3. Kullanıcı dostu çalışma ve tamamen kapalı güvenlik koruması ile tamamen CNC kontrollü olup, öncelikle kalıp maçaları, kalıp tabanları ve hassas takım endüstrileri için tasarlanmıştır.
Ⅱ.Takım Tezgahının Ana Teknik Özellikleri
| Öğe | Birim | MYGK7370 | |
Masa Boyutu (L*W) | mm | 800×1600 | |
Çalışma Tezgahında Taşlama Aralığı (L*W) | mm | 700×700 | |
CNC döner tabla çapı | mm | Φ700 | |
CNC Döner Tablada Taşlama Aralığı (D* H) | mm | Φ700*400 | |
Mil Merkezinden Döner Tablaya Maksimum Mesafe | mm | 600 | |
T Yuvası Sayısı | bilgisayar | 3 | |
T Yuvası Genişliği | mm | 18 | |
Çalışma Müdürü boyuna hareket hızı | Hızlı geçiş hızı | m/dk | 0.1-15 |
Elektronik el çarkı besleme hızı | mm/div. | 0.001 | |
Taşlama Kafasının Z1, Z2 Eksenlerinin Yatay Hareketi | Hızlı geçiş hızı | m/dk | 0.03-3 |
Elektronik el çarkı besleme hızı | mm/div. | 0.001 | |
Taşlama Kafasının Y1, Y2 Eksenlerinin Dikey Hareketi | Hızlı geçiş hızı | m/dk | 0.03-3 |
Elektronik el çarkı besleme hızı | mm/div. | 0.001 | |
Yatay Taşlama Kafası | İş mili | KW | 11/15 |
Dönme hızı | rpm | 0-1500 | |
Boyutlar (Dış Çap*G*Kimlik) | mm | φ400×20-50×φ203 | |
Dikey Taşlama Kafası | İş mili | KW | 7.5 |
Dönme hızı | rpm | 500-3500 | |
Boyutlar (Dış Çap* G * Kimlik) | mm | Φ350×40×φ127 | |
Yağlama motoru | KW | 0.06 | |
Soğutucu Pompa Motoru | KW | 0.5 | |
Çalışma masasının maksimum yük kapasitesi | kilogram | 1230 | |
Makine yüksekliği | mm | 2900 | |
Kat Alanı (L * W) | mm | 4900 × 3000 | |
Brüt ağırlık | kilogram | yaklaşık10000 | |

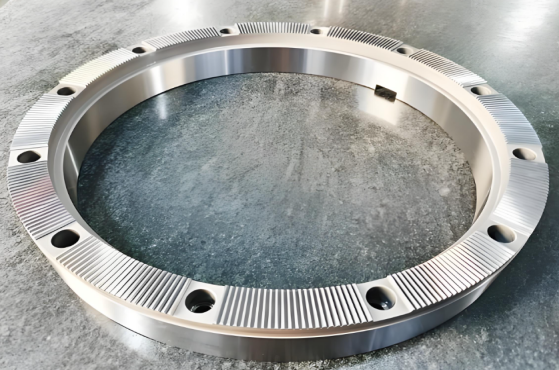

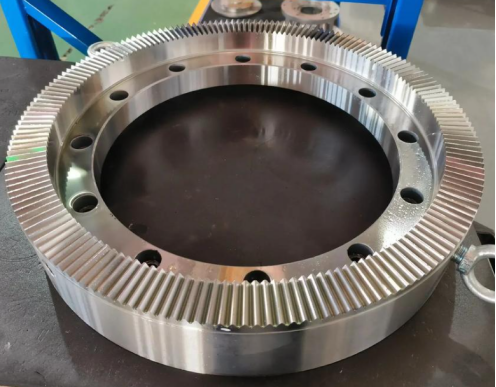

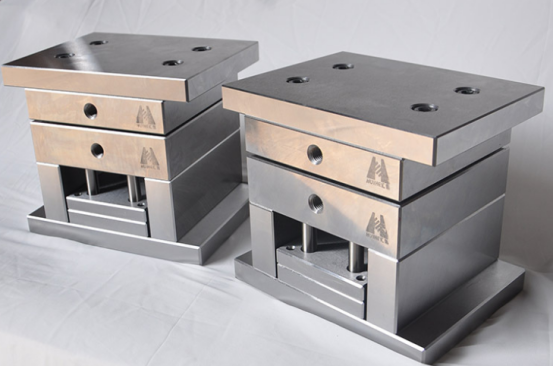

Ⅲ.Makine Uygulaması
