Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |

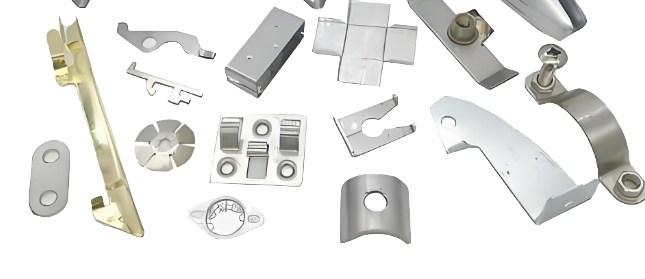

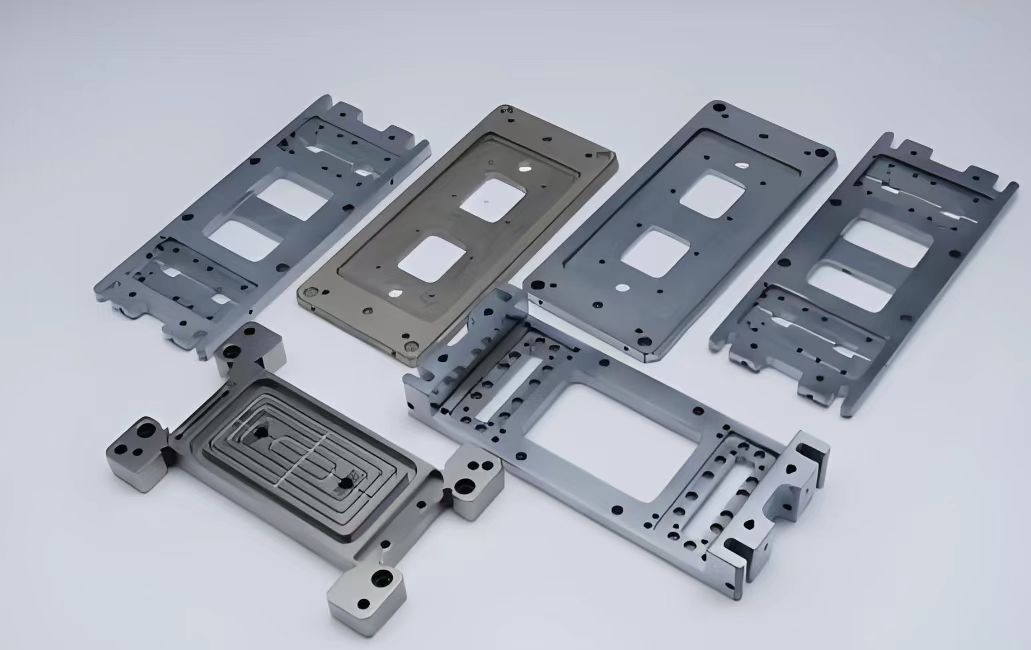

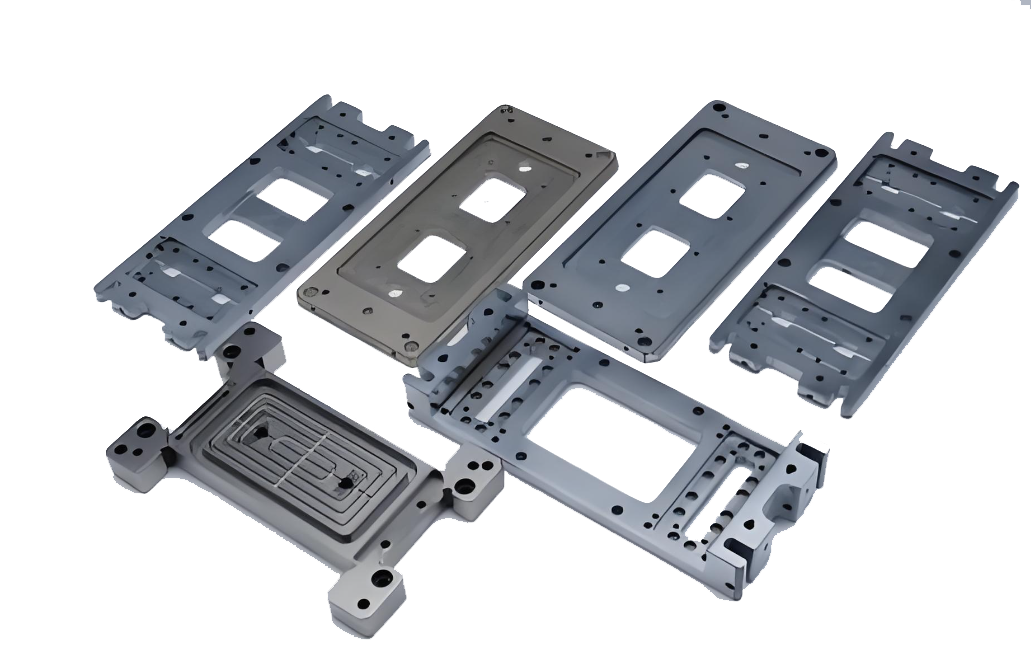

Otomobil parçaları
Makine üreticisi
Kalıba dökmek
Cooltant sistemi | Hidrolik istasyon | Yağlama sistemi | Çalışma ışığı | Tesviye takozları |
Temel vida | Tekerlek flanşı | Tekerlek dengesi ağaçları | Araç ve Araç Kutusu | Manyetik Chuck, |
Standart tekerlek. | PLC kontrolörü | Dokunmuş ekran | Operasyon Kılavuzu | temel vida |
toz toplama cihazı | kağıt filtresi | magetik ayırıcı | tekerlek dengesi standı | Yz ekseni dro |
Tanım | Birim | SG2050AHR SG2050AHD | SGA2550AHR SGA2550AHD | SGA3063AHR SGA3063AHD |
Tablo boyutu (l*w) | mm | 200*460 | 250*500 | 635*305 |
Mil Merkezi'nden Çalışma Merkezine Mesafe | mm | 450 | 450 | 580 |
Maks. Masanın yüklenmesi (Macentic Chuck dahil) | 120 | 180 | 270 | |
Manyetik Kırışma Boyutu | mm | 200*460 | 250*500 | 300*600 |
Tekerlek Boyutu (OD*genişlik*kimliği) | mm | 200*20*31.75 | 200*20*31.75 | 350*40*127 |
Mil Hızı (Adımsız) | R/dk | 2850 | 2850 | 1450 |
Çalıştırma hızı | m/dk | 7-23 | 7-23 | 7-23 |
Dikey Otomatik Yem | MM/Stoke | 0.005/0.01/0.02/0.03/0.04/0.05 | ||
Dikey yem hızlı hız (motor) | mm/dk | 460 | ||
Bölüm başına enine yem el çarkı | mm | 0.02 | ||
Enine otomatik besleme | mm/dk | 0.1-8 | ||
Enine hızlı besleme | mm/dk | 990 | ||
İş mili | KW | 1.5 | 2.2 | 5.5 |
Hidrolik motor | KW | 0.75 | 2.2 | |
Cooltant Motoru | KW | 0.04 | 0.125 | |
Yüksek Servo Motoru | KW | 0.25 (AHR) 0.5 (AHD) | ||
Enine yem motoru | KW | 0.04 | ||
Toplam Nominal Güç | KW | 3 | 3.7 | 9 |
Yüzey pürüzlülüğü | μm | RA0.63 |
Tanım | Birim | SGA30100AHR SGA30100AHD | SGA4080AHR SGA4080AHD | SGA40100AHR SGA40100AHD |
Tablo boyutu (l*w) | mm | 305*1050 | 406*813 | 406*1020 |
Mil Merkezi'nden Çalışma Merkezine Mesafe | mm | 580 | ||
Maks. Masanın yüklenmesi (Macentic Chuck dahil) | 400 | 500 | 600 | |
Manyetik Kırışma Boyutu | mm | 300*1000 | 400*800 | 400*1000 |
Tekerlek Boyutu (OD*genişlik*kimliği) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Mil Hızı (Adımsız) | R/dk | 1450 | 1450 | 1450 |
Çalıştırma hızı | m/dk | 7-23 | 7-23 | 7-23 |
Dikey Otomatik Yem | MM/Stoke | 0.005/0.01/0.02/0.03/0.04/0.05 | ||
Dikey yem hızlı hız (motor) | mm/dk | 460 | ||
Bölüm başına enine yem el çarkı | mm | 0.02 | ||
Enine otomatik besleme | mm/dk | 0.1-8 | ||
Enine hızlı besleme | mm/dk | 990 | ||
İş mili | KW | 5.5 | 5.5 | 5.5 |
Hidrolik motor | KW | 2.2 | ||
Cooltant Motoru | KW | 0.125 | ||
Yüksek Servo Motoru | KW | 0.25 (AHR) 0.5 (AHD) | ||
Enine yem motoru | KW | 0.04 | ||
Toplam Nominal Güç | KW | 9 | ||
Yüzey pürüzlülüğü | μm | RA0.63 |

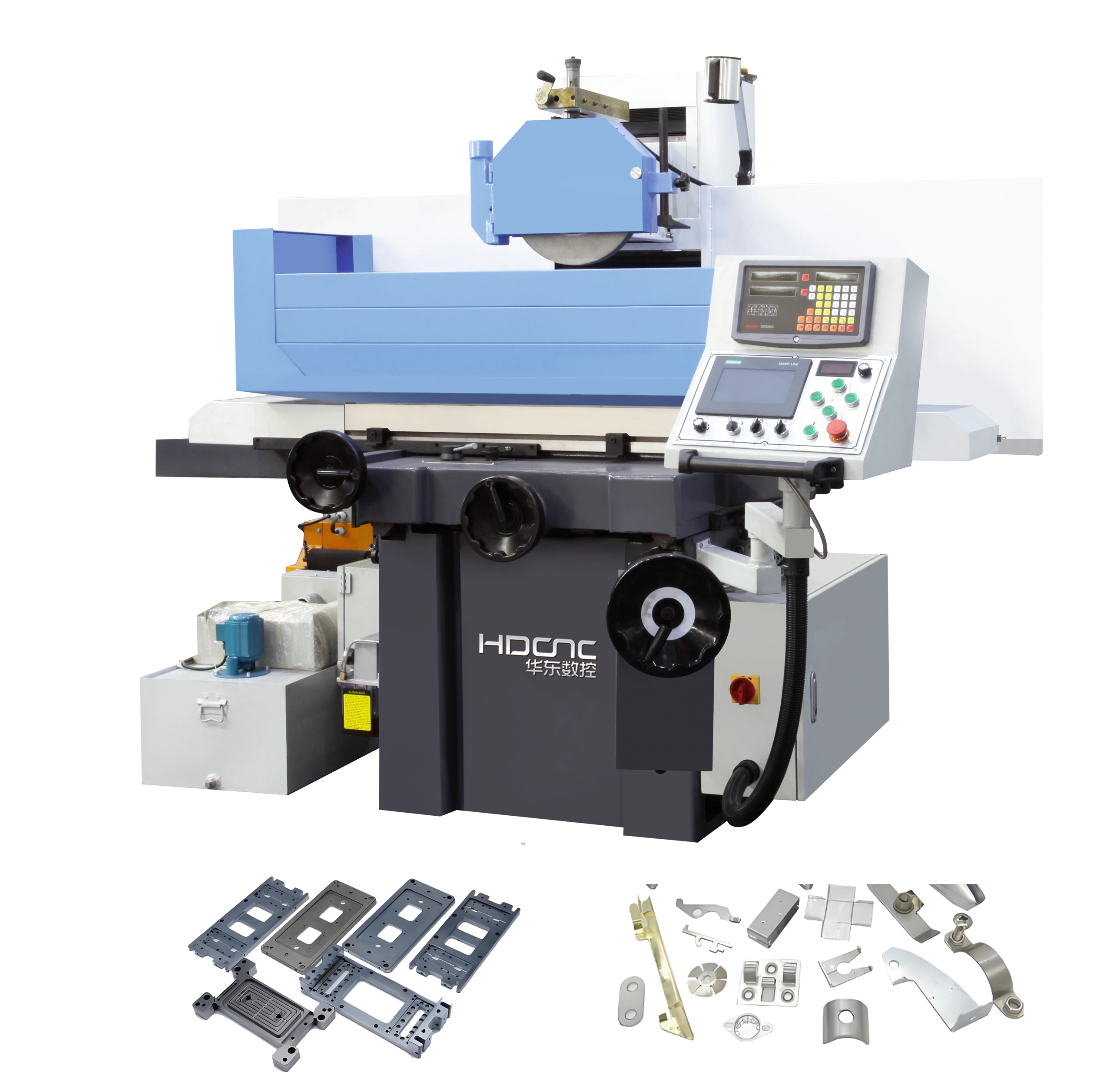

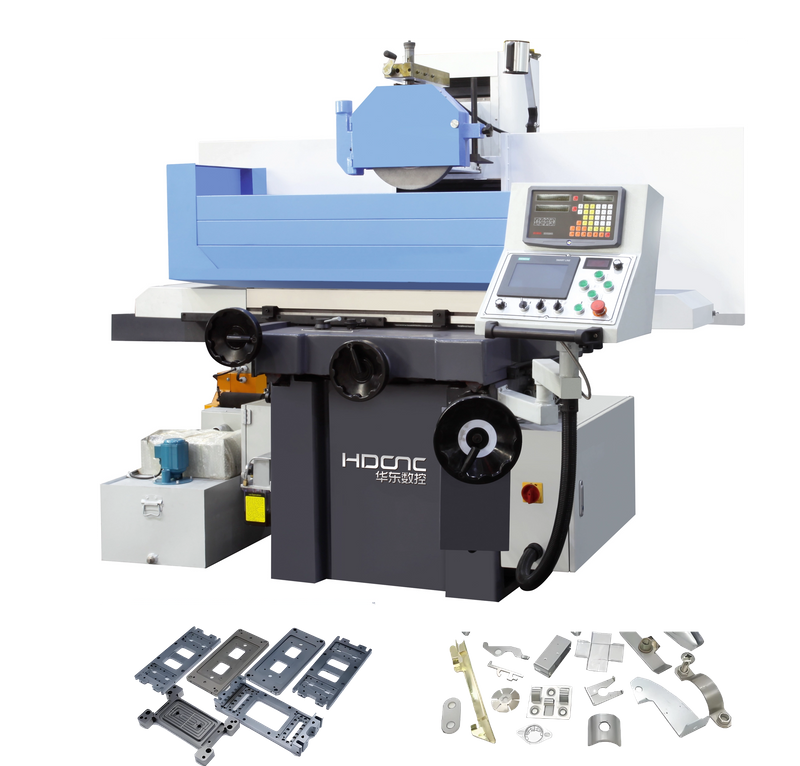

Yüksek mukavemetli dökme demir temel
Makine uzunlamasına hidrolik veya manuel olarak hareket eder;
Enine hareketler manuel veya frekans motor sürücüleri;
Servo motoru ile dikey sürücüler, PLC denetleyicisi otomatik beslemeyi gerçekleştiren (AHD modeli)
Hızlı motorla dikey sürücüler (AHR modeli)
Sütun, sertliği artırmak için çelik kılavuz rayı benimser
Öğütme kafası, yüksek hassasiyetli ve yüksek kaplama öğütme elde edebilen yüksek hassasiyetli yuvarlanma yatağı iş mili seti, kol monte edilmiş
