1 takım tezgahı özellikleri

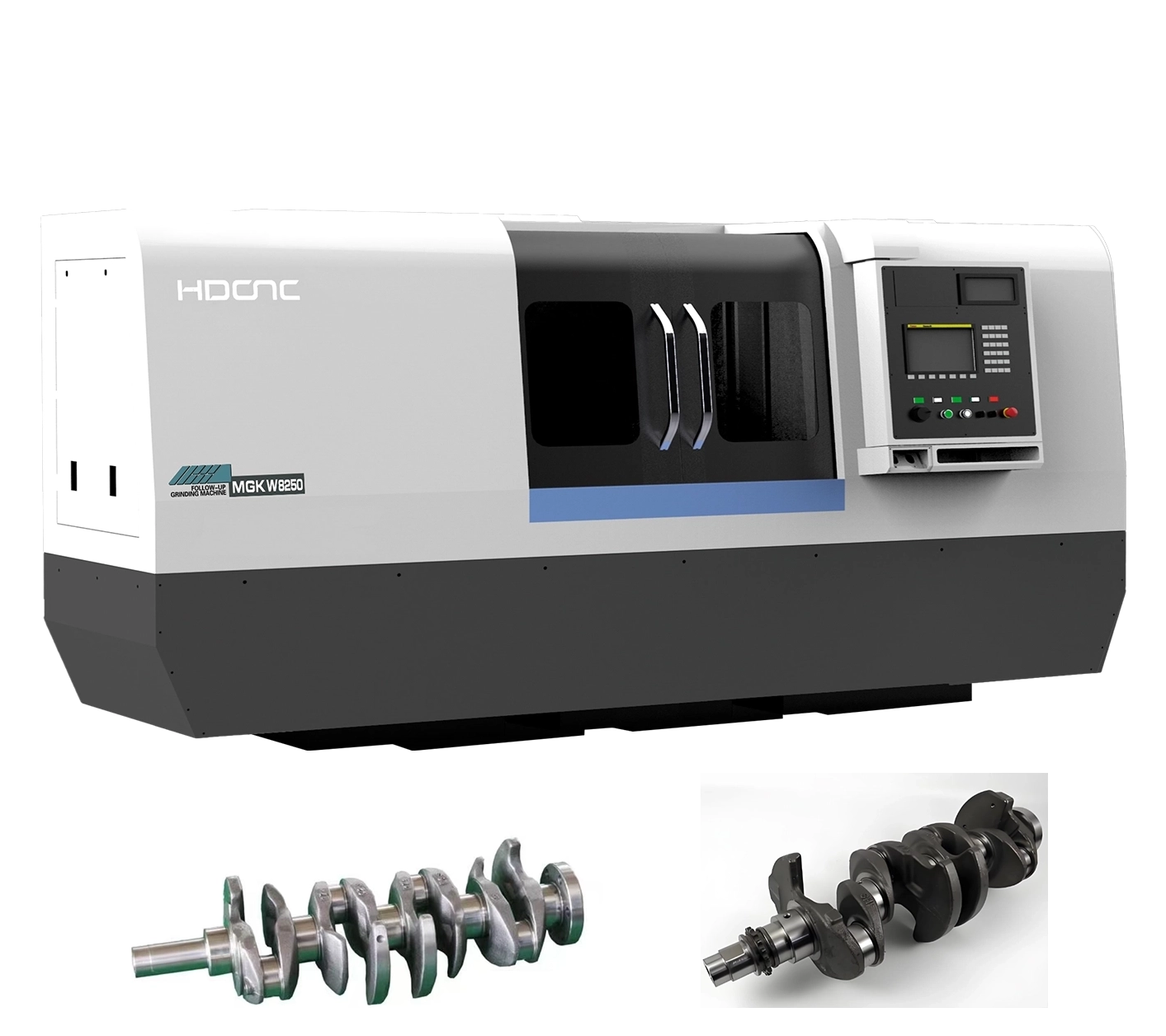

Bu takım tezgahı, beş eksenli üç bağlantı hassas CNC takip krank mili silindirik taşlama makinesidir. Kontrol sistemi tasarımı, yerleşik takip taşlama işlevi modülleri, kullanıcı dostu insan makine arayüzü ve eksiksiz ekipman arıza alarmı ve teşhis fonksiyonları ile gelişmiş ve güvenilir cihazları makine aleti kontrol platformu olarak kullanır.

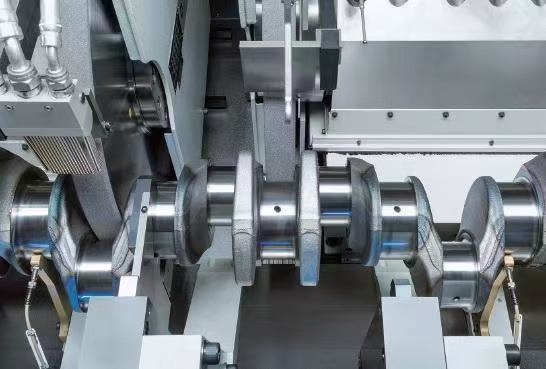

CNC sistemi, X ekseninin (öğütme tekerleğinin enine besleme ekseni) ve Z ekseni (öğütme tekerleğinin boyuna besleme ekseni) hareketini ve iş parçası rotasyon taşlama beslemesinin C1 ekseni hareketini kontrol eder ve X ve C1 eksenlerinin bağlantısını elde edebilir. Büyük ölçekli krank mili takip öğütme için, C1 ve C2 (pulluk mil, özel bağlantı) bağlantısı, gerektiğinde öğütme işleminin gereksinimlerine göre ulaşılabilir. PMC denetleyicisi ve LCD ekran ile donatılmıştır.
Operatör öğütme parametrelerini ayarlayabilir ve bir insan makine konuşmasında ekran ekranından öğütme işlemi döngüsünü düzenleyerek makine aletinin otomatik öğütülmesini sağlayabilir. Program kontrolü yoluyla otomatik kesme ve periyodik besleme elde edilebilir ve elektronik el çarkı besleme de kullanılabilir.
1Main Spesifikasyonlar
Tanım | Birim | Spesifikasyonlar | ||
Orta yükseklik | mm | 350 | ||
Merkezler arasındaki mesafe | mm | 1000150020003000 | ||
Harici çap | mm | Ø8 ～ Ø320 | ||
Maks. Dönme çapı | mm | Ø500 | ||
Maksimum öğütme uzunluğu | mm | 1000150020003000 | ||
Maksimum Yükleme Kapasitesi （Tip Test） | kilogram | 500 | ||
Maks. Masanın döndürme açısı | saat yönünde | ° | 2 ° | |
Klişe yönünün tersine | 3 ° | |||
Maks. Tekerlek boyutu | mm | CBN tekerlek ： 750 × 40 × 305 | ||
Tekerlek periferik hız | M/S | ≤80 | ||
Taşlama tekerleği kabuğunun olası dönüşü | Döndürülemez | |||
Çalışma başı konik | MT#6 | |||
Çalışma başı hızı | rpm | 50Hz ： 0 ～ 200 | ||
Workhead Mil'in olası rotasyonu | Döndürülebilir | |||
Workhead Mil Drive Modu | DDR doğrudan sürüş | |||
Çalışma başı kabuğunun olası rotasyonu | Döndürülemez | |||
En üst düzey koniklik | MT#6 | |||
Quill Seyahat | mm | 30 | ||
Z ekseni (uzunlamasına) sürüş modu | Servo Sürücü | |||
Z ekseni (uzunlamasına) yem vuruşu | mm | 1200 | ||
Z ekseni (uzunlamasına) hareket hızı aralığı | mm/dk | 0 ～ 6000 | ||
Z ekseni (uzunlamasına) minimum CNC çözünürlüğü | mm | 0.001 | ||
Açılan Statik Basınç Kılavuzu Rayı | ||||
X ekseni (lateral) sürüş modu | DDL doğrudan sürüş | |||
X ekseni (lateral) besleme stroku | mm | 400 | ||
mm/dk | 0 ～ 20000 | |||
X ekseni (lateral) minimum CNC çözünürlüğü | mm | 0.001 | ||
X ekseni (lateral) kapalı döngü kontrolü | Standart yapılandırma (ızgara cetveli) | |||
X eksen (lateral) kılavuz ray formu | Kapalı statik basınç kılavuzu ray | |||
Eşmerkezli eksen yuvarlaklığı | mm | ≤ 0.002 | ||
Konsantrik eksen çapının tutarlılığı | mm | ≤ 0.003 | ||
Gerçek yuvarlaklık için eksantrik eksen takip öğütme | mm | ≤ 0.003 | ||
Eksantrik şaft takip taşlama çapının kıvamı | mm | ≤ 0.008 | ||
Pürüzlülük | μm | ≤ ra0.32 | ||
Paralellik | mm | ≤ 0.015 | ||
2. Uygulama kapsamı

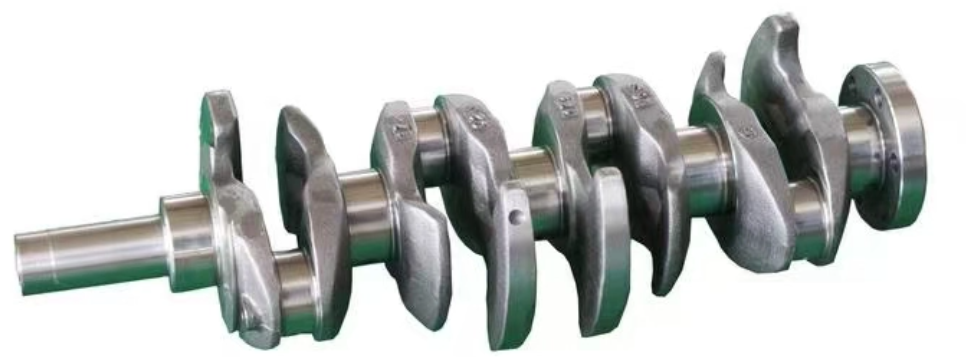

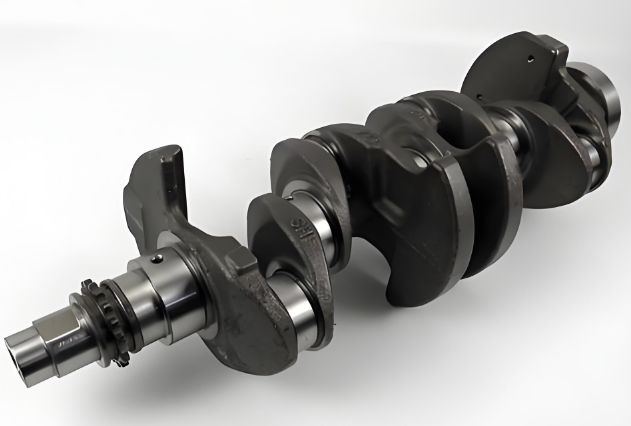

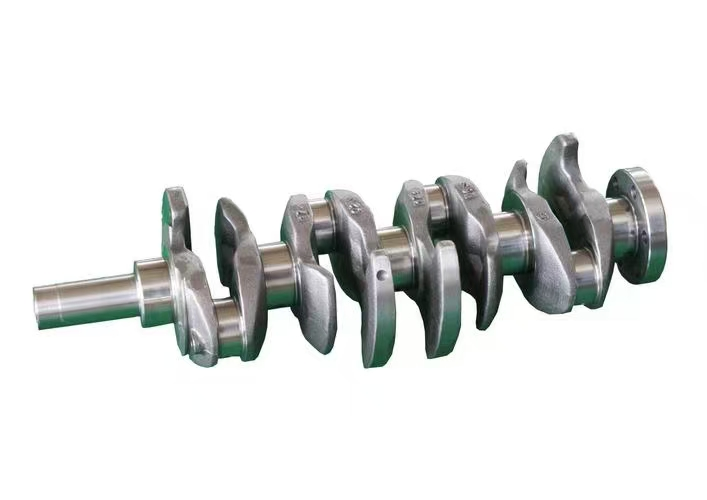

Bu takım tezgahı, havacılık, otomobil, kompresör ve gemi inşası vb.
Geleneksel şaft parçalarının standart dış çevrelerinin hassas öğütülmesi için de kullanılabilir. Bu takım tezgahları esas olarak metal malzemelerin öğütülmesi için kullanılır (çelik, dökme demir, demir olmayan metaller, vb.) Ve ayrıca metalik olmayan ve diğer malzemeleri de işleyebilir.
