Safir endüstrisi
Hidrolik endüstrisi
Cam endüstrisi
Silikon karbür endüstrisi
| Standart tekerlek | Tekerlek flanşı | Tekerlek dengeleme şaftı |
| Tekerlek sökme aracı | Tekerlek yükleme aracı | Metrik 100 karbür uçlu merkez |
| Tekerlek şifresi | Tekerlek şifresi | Tekerlek uç yüzey şifoniyer |
| Hidrostatik kılavuz yağ tankı | Köprü tabağı | Tekerlek başı hava soğutma yağı sıcaklık kontrol kutusu |
| Sabit dinlenme |
| CNC Sistemi | Merkez taşlama cihazı | Tekerlek dengesi standı |
| Kağıt filtresi | Merkezler | Sabit dinlenme |
Tanım | Birim | Spesifikasyonlar | |
MKZW1350TA | MKZW1363TA | ||
Genel kapasite | |||
Merkezler arasındaki mesafe | mm | 4000、6000、8000、10000、12000 | |
| Orta yükseklik | mm | 270 | 370 |
Dia. Zemin (OD) | mm | 40 ~ 500 | 40 ~ 630 |
Maks. uzunluk zemin (OD) | mm | 4000、6000、8000、10000、12000 | |
Maks. Merkezler arasındaki kilo | Kilogram | 1500 | 1500 |
Maks. Destek Desteği ile Ağırlık | Kilogram | 3000 | 3000 |
Destekleyici dinlenme yelpazesi | mm | 40 ~ 200 | 40 ~ 200 |
Workhead Center Konik (MT) | MT | Metrik 140# | Metrik 140# |
Pulluk Merkezi Konik (MT) | MT | MT6 | MT6 |
X Eksen Min.FEED | mm | 0.0005 | 0.0005 |
X Eksen çözünürlüğü | mm | 0.0001 | 0.0001 |
| Z ekseni min. | mm | 0.001 | 0.001 |
| Z Ekseni çözünürlüğü | mm | 0.0001 | 0.0001 |
| Tekerlek boyutu | mm | 750*75*305 | 750*75*305 |
Tekerlek periferik hız | M/S | 35 | 35 |
| Makine doğruluğu | |||
Yuvarlaklık | mm | 0.005 | 0.005 |
| Silindirlik | mm | 0.008/1000 | 0.008/1000 |
| Tekerlek başı motor gücü | KW | 15 | 22 |
Workhead Motor Gücü | KW | 5.5 | 7.5 |
Tanım | Birim | Spesifikasyonlar | ||
| MC (K) W1380A/6 (10) | MC （K） W13100A/20 | MC （K） D13100/20 | ||
| Genel kapasite | ||||
Merkezler arasındaki mesafe | mm | 5000,6000,8000,10000 | 6000、8000、10000 | 6000、8000、10000 |
Dia. Zemin (OD) | mm | 100 ~ 800 | 240 ~ 1000 | 240 ~ 1000 |
Maks. uzunluk zemin (OD) | mm | 5000,6000,8000,10000 | 6000、8000、10000 | 6000、8000、10000 |
Maks. Merkezler arasındaki kilo | Kilogram | 2000 | 2000 | 2000 |
Maks. Destek Desteği ile Ağırlık | Kilogram | 6000 (10000) | 20000 | 20000 |
Destek destekleyici yelpazesi | mm | 100-260/260-400/400-600 | 450 ~ 650 | 450 ~ 650 |
| Çalışma başı | ||||
Merkez Konik (MT) | MT | Metrik 100# | ∮120 （1: 4） | ∮120 （1: 4） |
Mil Hızı | R/dk | 6-60 | 5 ~ 50 | 5 ~ 50 |
| Tekerlek kafası | ||||
MPG Besleme Per.gra | mm | 0.002/0.02/0.2 | ||
Maksimum Tekerlek Boyutu (OD*W*ID) | mm | 900 × 75 × 305 | 900 × 100 × 305 | 900 × 100 × 305 |
Tekerlek periferik hız | M/S | 35 | 35 | 35 |
Çapraz eyer | ||||
MPG beslemesi başına. rev | mm | 1/0.1/0.01 | ||
Boyuna hız Masanın boylamsal geçiş hızı | m/dk | 0.05-4 | 0.05 ~ 4 | 0.05 ~ 4 |
| Püskürtme | ||||
Merkez konikliği | MT | Metrik 100# | ∮120 （1: 4） | ∮120 （1: 4） |
Quill Seyahat | mm | 100 (Manuel) | 150 (Manuel) | 150 (Manuel) |
| Soğutma sistemi | ||||
| Akış | L/dk | 100 | 200 | 200 |
| Motor | ||||
Tekerlek başı motor gücü | KW | 22 | 55 | 55 |
Workhead Motor Gücü | KW | 22 | 55 | 55 |
Tanım | Birim | Spesifikasyonlar | |
MC （K） W13125/20 | MC （K） W13160/20 | ||
Genel kapasite | |||
Merkezler arasındaki mesafe | mm | 6000、8000、10000 | 6000、8000、10000 |
Dia. Zemin (OD) | mm | 300 ~ 1250 | 350 ~ 1600 |
Maks. uzunluk zemin (OD) | mm | 6000、8000、10000 | 6000、8000、10000 |
Maks. Merkezler arasındaki kilo | Kilogram | 2000 | 2000 |
Maks. Destek Desteği ile Ağırlık | Kilogram | 20000 | 20000 |
Destek destekleyici yelpazesi | mm | 450 ~ 750 | 450 ~ 650/650 ~ 900 |
Çalışma başı | |||
Merkez Konik (MT) | MT | ∮120 （1: 4） | ∮120 （1: 4） |
Mil Hızı | R/dk | 5 ~ 50 | 5 ~ 50 |
Tekerlek kafası | |||
MPG Besleme Per.gra El yem. rev | mm | 0.002/0.02/0.2 | 0.002/0.02/0.2 |
Maksimum Tekerlek Boyutu (OD*W*ID) Maks. Tekerlek Boyutu (OD × W × ID) | mm | 900 × 100 × 305 | 900 × 100 × 305 |
Tekerlek periferik hız hızı Tekerlek periferik hız | M/S | 35 | 35 |
Çapraz eyer | |||
MPG beslemesi başına. rev | mm | 1/0.1/0.01 | 1/0.1/0.01 |
Boyuna hız Masanın boylamsal geçiş hızı | m/dk | 0.05 ~ 4 | 0.05 ~ 4 |
Püskürtme | |||
Merkez konikliği | MT | ∮120 （1: 4） | ∮120 （1: 4） |
Quill Seyahat | mm | 150 (Manuel) | 150 (Manuel) |
Soğutma sistemi | |||
Akış | L/dk | 200 | 300 |
Motor | |||
Tekerlek başı motor gücü | KW | 55 | 55 |
Workhead Motor Gücü | KW | 55 | 55 |

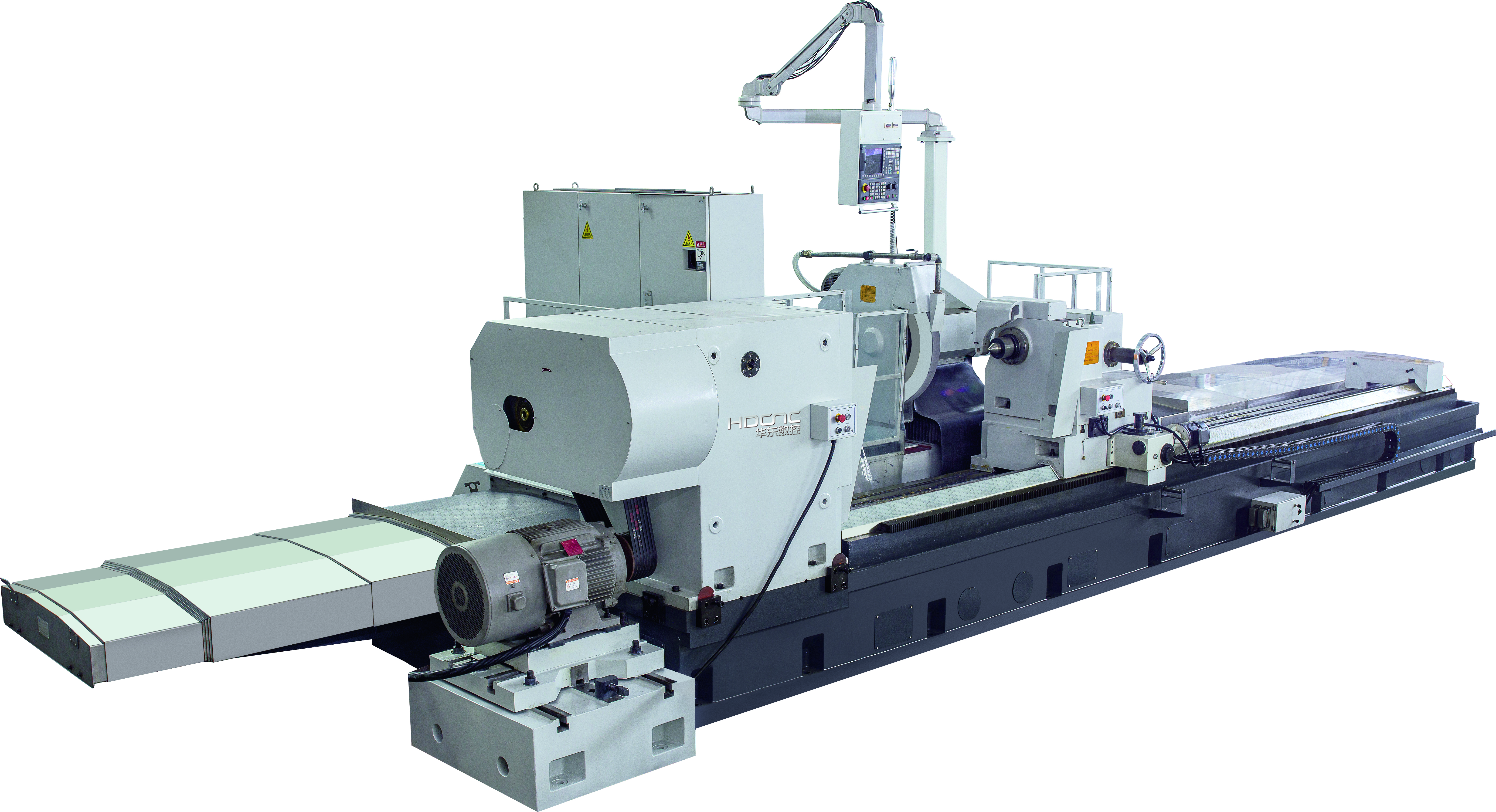

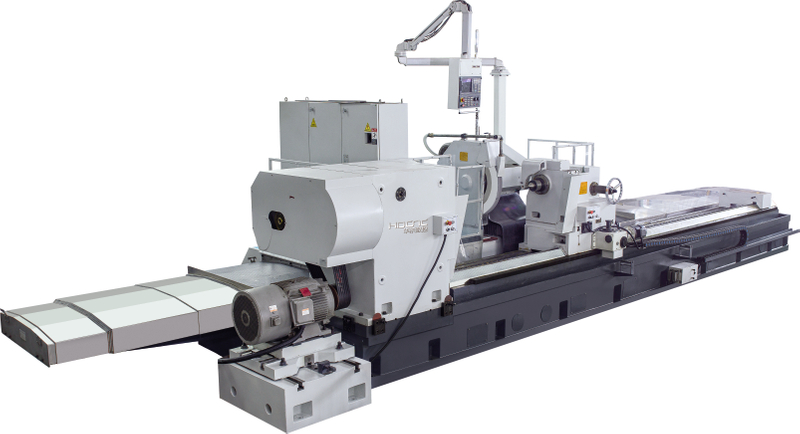

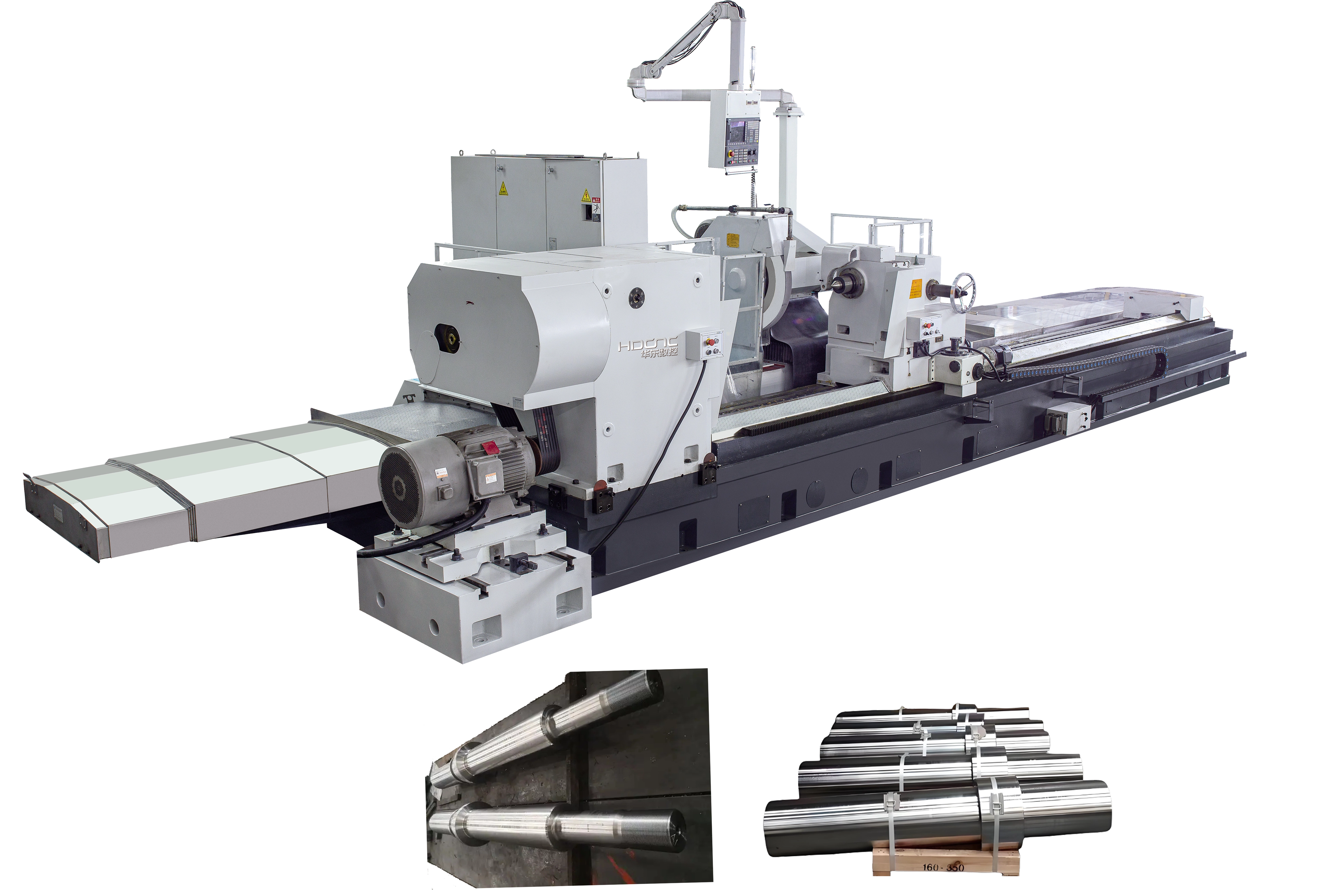

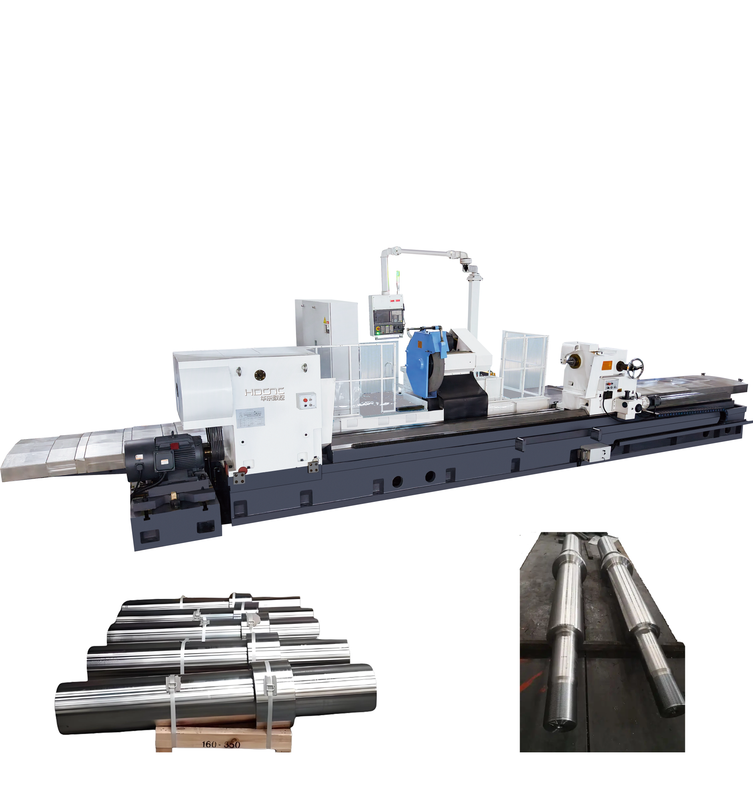

MCW PLC Destekleme Taşlama Makinesi, CNC Destekleme Taşlama Makinesi için MKW, PLC Center sabit öğütme makinesi için MCD, CNC Center sabit öğütme makinesi için MKD anlamına gelir.
Merkez sabit öğütme makinesi, ağır parçaları, çalıştırılması kolay, yüksek verimlilik için kullanılabilir.
Makinenin yapısı, tekerlek kafasının hareketli silindirik taşlama makinesinin yapısını benimser, iş parçası sadece dönme hareketi, tekerlek kafası sürükleme plakası (Z ekseni), thedging plakasının gövdesi üzerinde boylamsal pistrogating hareketi yapar, taşlama plakası üzerinde sürükleme plakası üzerindeki enine besleme hareketi yapar ve sürükleme plakası yapılır. MCW1380A Serisi Silindirik Öğütücü Yatak Yapısı, bir tane için dökülen yatak ve çekilmiş yatak gövdesi için, 800 veya daha fazla harici öğütme r yatak ve çekilmiş yatak gövdesi ayırma yapısı.
Boylamsal Z ekseni tahriki, tekerlek kafasını ve pinyonu sürmek için servo motor tarafından tahrik edilen sürükleme plakasının bir kısmı ve 5 metreden az bir Leng TH ile thecnc takım tezgahları, top vidasını sürmek için servo motor tarafından tahrik edilir. Tekerlek kafasının enine x ekseni, servo motor ve bilyalı vida tarafından sürülür. Drag Plat E ve tekerlek kafasının hem uzunlamasına hem de enine kılavuz rayı, düşük hızda sabit hareketi olan yüksüz hidrostatik kılavuz rayını benimser. Tekerlek kafasının iş mili, yüksek döner hassasiyet, iyi sertlik ve yüksek taşlama kalitesine sahip yüksek sertlikli statik ve statik basınçlı iş mili benimser. -Merkez sabit öğütme aletinin başlık ve pulluk iğleri, döner yaşam iğleridir. Ve iğler, ince yağın güçlü bir şekilde yağlanması, yüksek konumlandırma doğruluğu ve büyük yatak kapasitesi ile ultra hassas yuvarlanma rulmanları ile desteklenir.
Yatak Kafa ve pulluk tarafından seçilen taşıma, böylece taşlama kalitesi yüksektir.
Merkez sabit öğütme makinesi dört çene aynası ile donatılabilir.
