M AIN ÖZELLİKLERİ : Bu ürün serisi, istikrarlı performansa, kolay çalışma ve eksiksiz işlevlere sahip bir mobil yapıdır. Yüksek hassasiyet, yüksek verimlilik, yüksek otomasyon ve yüksek zeka özelliklerine sahiptir.
Otomatik telafi, rulo merkezi hizalaması için güçlendirme koruması, öğütme tekerleğinin otomatik olarak dengelemesi, taşlama tekerleğinin otomatik pansumanı, simülasyon öğütme, kısa strok taşlama, pah taşlama, sabit doğrusal hız öğütme, değişken hız öğütme, statik basınç desteği öğütme, hata alarmı teşhisi vb.
Silindirik, dışbükey içbükey eğrilerin, CVC eğrilerinin, keyfi eğrilerin vb. Yüksek hassasiyetli karmaşık işlenmesini sağlayabilir.
Adaptasyon alanı: Soğuk haddelenmiş ince plakalar, alüminyum folyolar ve bakır folyolar gibi çelik ve demir olmayan endüstrilerde yüksek hassasiyetli, yüksek yüzey kalitesi ve yüksek verimli taşlama işlemesi için uygundur.
Öğütme makinesi özellikleri ve ana teknik parametreler
Öğe | Birim | Parametreler |
Maksimum öğütme çapı | mm | 1000/1250/1600 |
Minimum öğütme çapı | mm | 100/200/250 |
Maksimum iş parçası işleme uzunluğu | mm | 4000/5000/6000/8000/10000/12000 |
Mikro yem (maksimum dışbükeylik ve içbükeylik) | mm | ± 1.5 mm |
Maksimum iş parçası ağırlığı (öğütme) | T | 20 |
Orta yükseklik | mm | 950 |
İş parçası döner hız | rpm | 5-60 |
Taşlama tekerlek besleme çözünürlüğü | mm | 0.001 |
Taşlama tekerleği iğinin çalışma hızı | rpm | 320-1600 |
Maksimum kesme hattı taşlama tekerleği hızı | M/S | 45 |
Maksimum taşlama tekerleği | mm | 915 |
Minimum taşlama tekerleği çapı | mm | 480 |
Taşlama tekerlek genişliği | mm | 100 |
Taşlama çarkının iç deliğinin çapı | mm | 304.8 |
Ölçüm aralığı | mm | （100-1000）/200-1250/（250-1600） （Örnek çizimine dayanarak） |
Güç kapasitesi | KW | 200 |
CNC Sistemi | Sinumerik |
Silindirik yüzey taşlama ：
Yuvarlaklık | ≤0.002 mm |
Silindirlik | ≤0.002 mm/m |
Rulo şekli hatası | ≤ 0.002mm/m |
Yüzey pürüzlülüğü | RA: 0.1 μm |
Orta dışbükey (içbükey) öğütme ：
Orta ila yüksek simetri | 100: 0.002 |
Yuvarlaklık | ≤0.002 mm |
Rulo şekli hatası | ≤ 0.002 mm/m |
Yüzey pürüzlülüğü | RA: 0.1 μm |
Keyfi eğri taşlama ：
Rulo şekli hatası | ± 0.002 mm/m |
Koaksilite | ≤0.002 mm |
Yüzey pürüzlülüğü | RA: 0.1 μm |

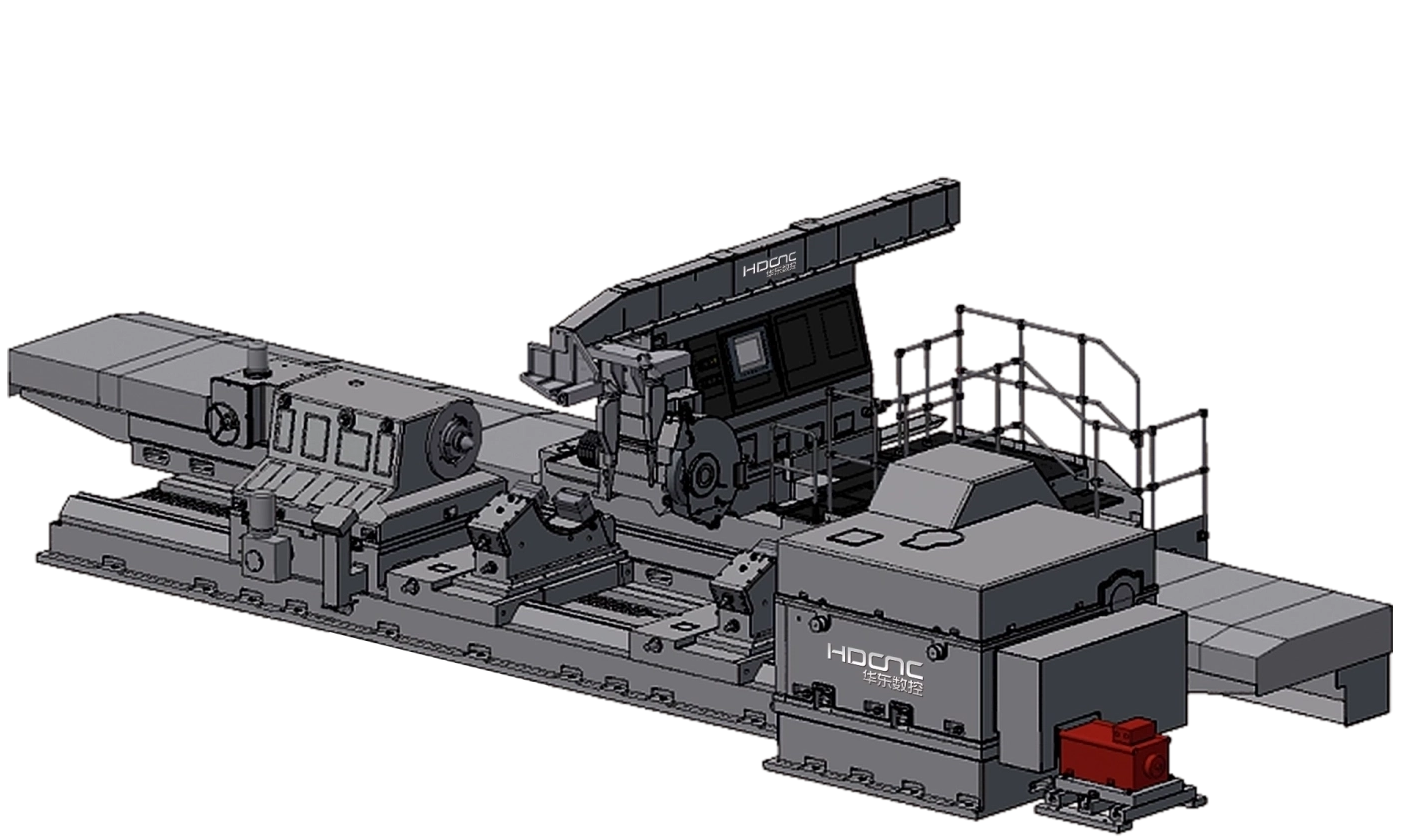

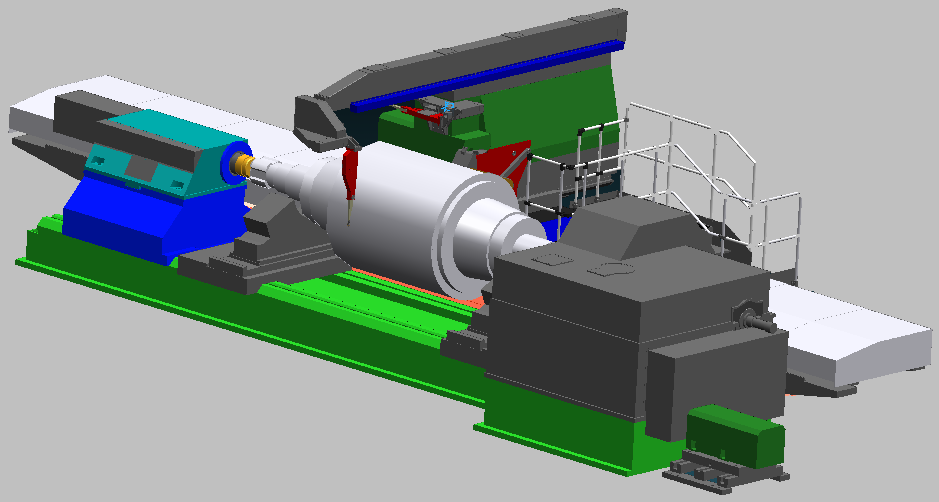

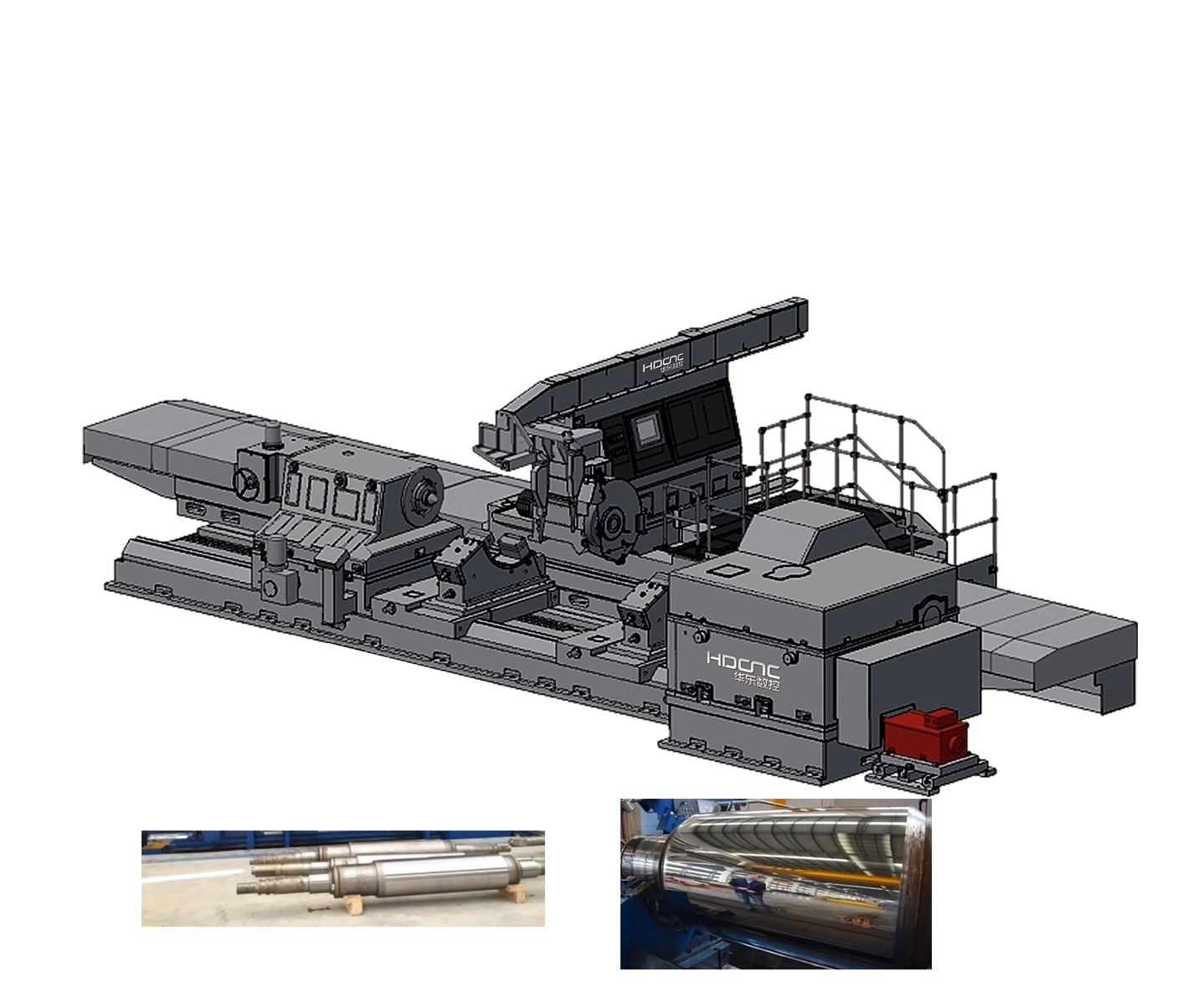

Öğütücünün genel şematik diyagramı

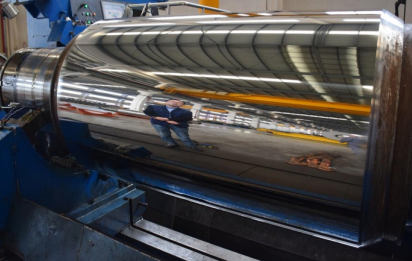

İşleme çantası
Paslanmaz çelik endüstrisi
Ca rindstrmy
