1 、 Takım takımlarının yapısal özellikleri

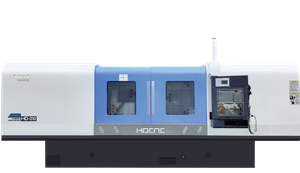

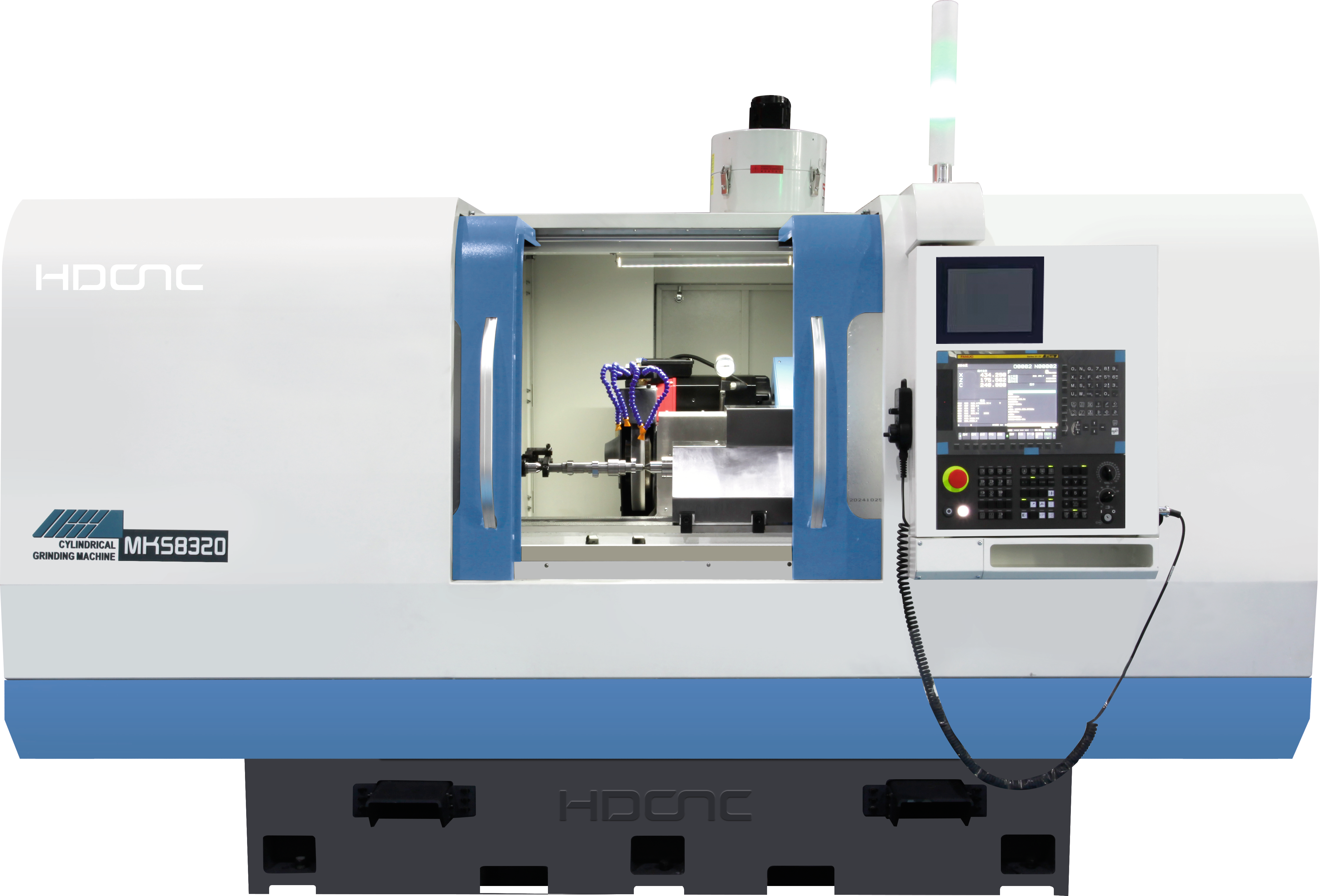

Bu takım tezgahı dört eksenli iki bağlantı yüksek hassasiyetli takip CNC silindirik öğütücüdür. Kullanıcı dostu bir insan-makine arayüzü ve tam ekipman arıza alarmı ve teşhis fonksiyonları ile gelişmiş ve güvenilir cihazların makine aleti kontrol platformu olarak seçilmesi. CNC sistemi, X ekseninin (tekerlek kafası beslemesi) ve z ekseninin (çalışma masası hareketi) doğrusal hareketlerini ve iş parçası rotasyon taşlama beslemesinin C ekseni hareketini kontrol eder ve X ve C eksenlerinin bağlantısını elde edebilir. PMC denetleyicisi ve LCD ekran ile donatılmıştır. Operatör öğütme parametrelerini ayarlayabilir ve bir insan makine konuşmasında ekran ekranından öğütme işlemi döngüsünü düzenleyerek makine aletinin otomatik öğütülmesini sağlayabilir. Program kontrolü yoluyla otomatik kesme ve periyodik besleme elde edilebilir ve elektronik el çarkı besleme de kullanılabilir.
2 、 Uygulama kapsamı

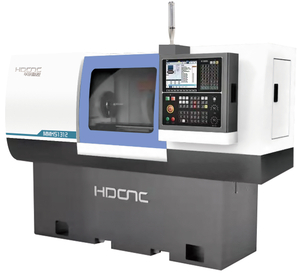

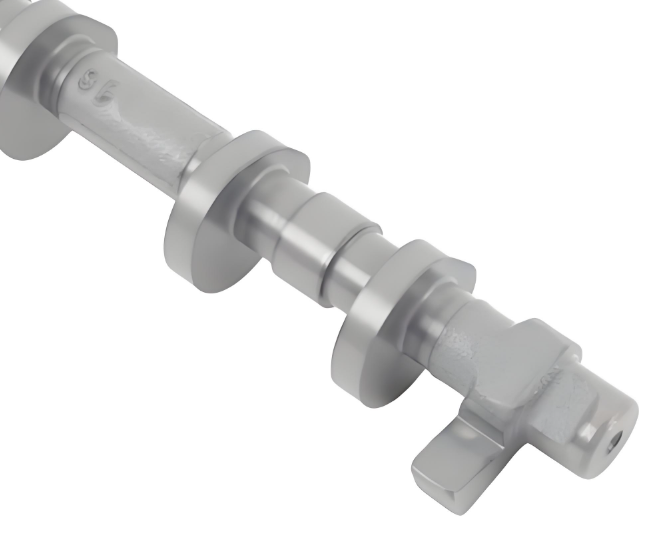

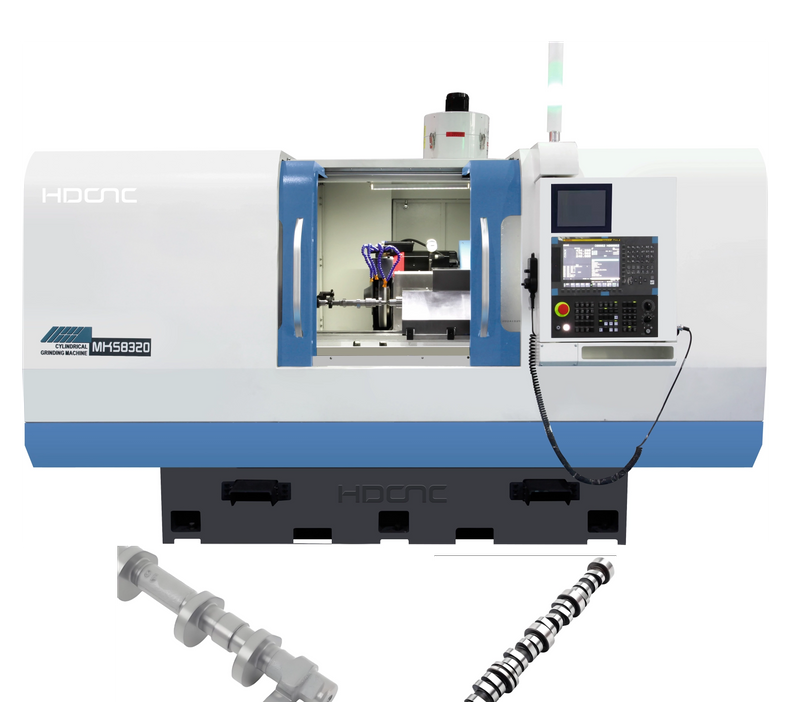

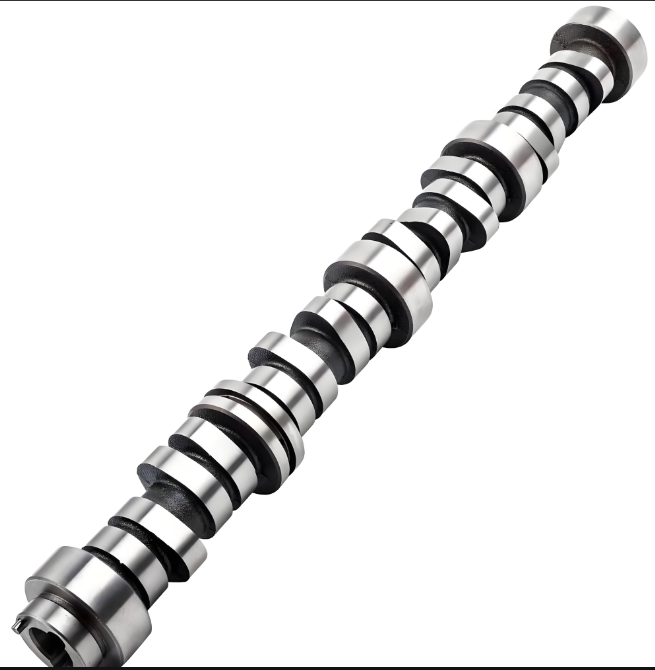

Bu takım tezgahı, otomobiller ve kompresörler gibi endüstrilerde eksantrik mili, krank mili vb. Eksantrik dış dairelerinin takip CNC öğütülmesi için uygundur. Motor şaftlar ve krank milleri gibi geleneksel şaft parçalarının standart dış çevrelerinin hassas öğütülmesi için de kullanılabilir.
3 、 Makine takımının ana özellikleri ve parametreleri
1 、 Ana özellikler
Tanım | Birim | Spesifikasyonlar |
Dış çap aralığı taşlama | mm | Ø8 ～ Ø200 |
Maksimum öğütme uzunluğu | mm | 500 |
Maks. İş parçasının ağırlığı | kilogram | 50 |
Maks. Masanın döndürme açısı | saat yönünde | 5 ° |
Klişe yönünün tersine | 9 ° | |
Z ekseni (uzunlamasına) vida stroku | mm | 850 |
Z ekseni (uzunlamasına) hareket hızı aralığı | mm/dk | 0 ～ 8000 |
Z ekseni (uzunlamasına) minimum CNC çözünürlüğü | mm | 0.001 |
Maks. Tekerlek boyutu | mm | 350 （400） × 40 × 127 |
Tekerlek periferik hız | M/S | ≤60 |
Tekerlek başı kabuğunun olası dönüşü | Döndürülemez | |
X ekseni (lateral) vidalı strok | mm | 260 |
mm/dk | 0 ～ 20000 | |
X ekseni (lateral) minimum CNC çözünürlüğü | mm | 0.001 |
En iyi iş başı konik | MT#4 | |
Workhead arama hızı | R/dk | 50Hz ： 60 ～ 600 Değişken Frekans |
Workhead Mil'in olası rotasyonu | döndürülebilir | |
Çalışma başı kabuğunun olası rotasyonu | Döndürülemez | |
En üst düzey koniklik | MT#4 | |
Quill Seyahat | mm | 30 |
Yuvarlaklık (gerçek yuvarlaklık) | mm | ≤ 0.002 |
Silindirlik | mm | ≤ 0.003 |
Pürüzlülük | μm | RA ≤ 0.2 |
