| Miktar： | |
|---|---|

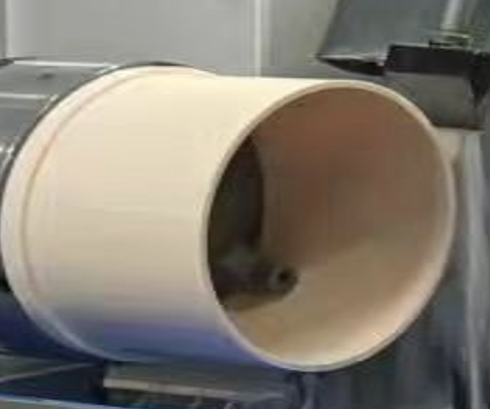

Cam endüstrisi
Hidrolik endüstrisi
Azaltıcı endüstrisi
Safir endüstrisi
| Havalı tank | sürüş köpek | tesviye takozları | tekerlek flanşı |
| Tekerlek Çıkarıcı Araçları | standart tekerlek | Dengeleme Arbor | merkezler |
| Tam kapalı kapak (sadece MK1320 serisi için) | |||
tekerlek dengeleme standı | manyetik ayırıcı | Manyetik ayırıcı ve kağıt filtresi |
elmas kalem | tam örtü | Uç Yüz Göstergesi |
Kapalı Sabit Dinlenme | Çevrimiçi dış çap gösterisi |

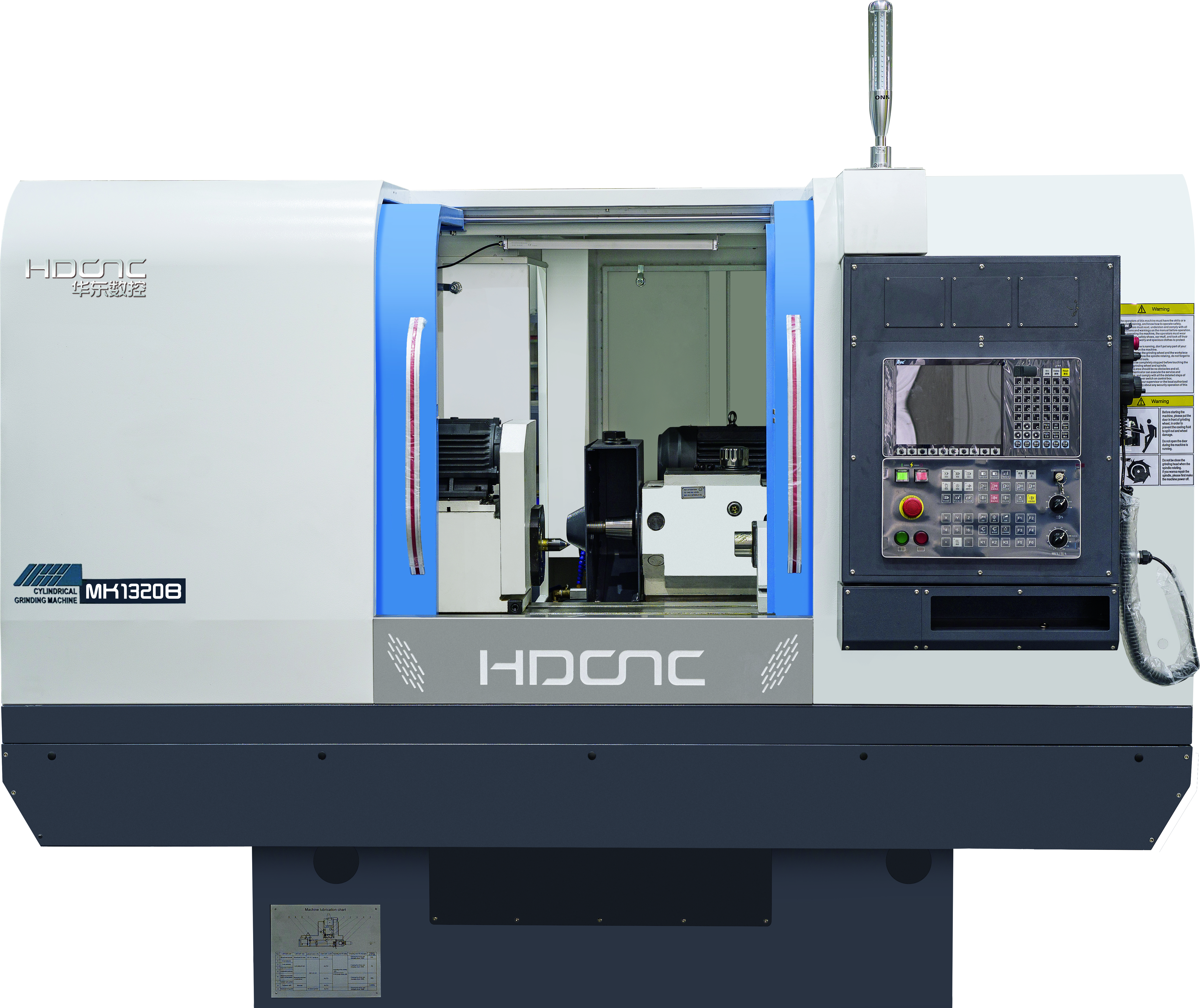

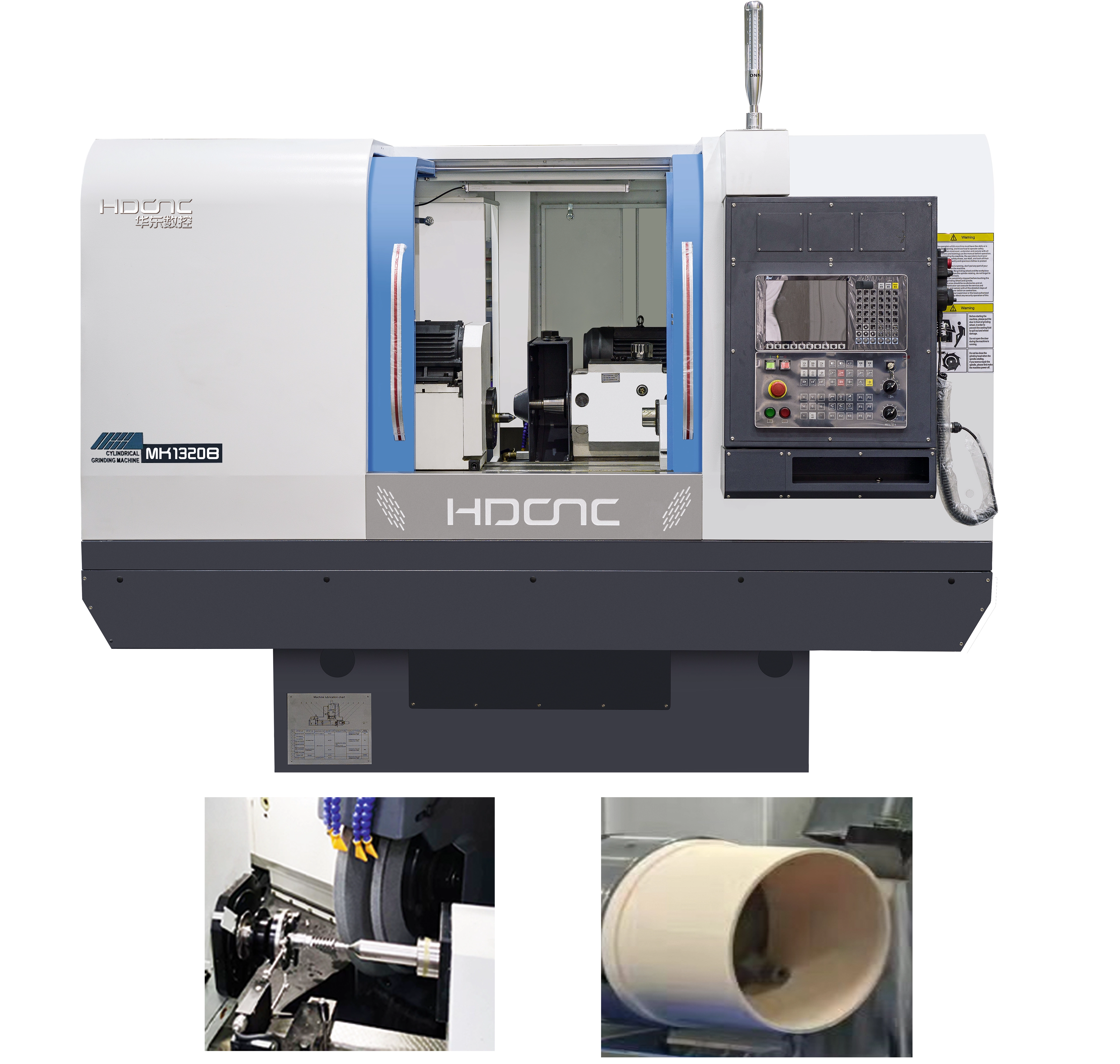

Tanım | Birim | MK (S) 1320B |
Genel kapasite | ||
Maks. | mm | 500/750 |
Orta yükseklik | mm | 135 |
Dia.grinding (OD) | mm | 8-200 |
Maks. iş parçasının ağırlığı | kilogram | 50 |
Çalışma başı | ||
Merkez konikliği | MT | 4 |
Mil Hızı (Adımsız) | R/dk | 26-260 (60-600) |
Tekerlek kafası | ||
Maks. Tekerlek boyutu (OD*W*ID) | mm | 400*50*203 |
Tekerlek periferik hız | M/S | 35 (50) |
Min.Set Birimi | mm | 0.0001 |
Deneme | ||
| Maks. masanın döndürme açısı | ° | 5 (500) 3 (750) |
° | 9 | |
Püskürtme | ||
Merkez konikliği | MT | 4 |
Quill manuel olarak seyahat edin | mm | 30 |
Elektrik sistemi | ||
CNC Sistemi | Standart: HNC808DG Optionals: Siemens Fanuc 0i | |
Tekerlek başı motor gücü | KW | 4 (11) |
Workhead Motor Gücü | KW | 1.1 |
İşleme doğruluğu | ||
Yuvarlaklık | μm | 2 (1.5） |
Silindirlik | μm | 5 |
Pürüzlülük | μm | RA 0.2 |
Makine | ||
Ağırlık | kilogram | MK （S） 1320bx500 ： 3000/5500 MK （S） 1320bx750 ：: 3500/6000 |
Paket Boyutu (L*W*H) | santimetre | 285*200*228 340*200*228 |
Tanım | Birim | MK （S） 1332*1000 /1500 | |
Genel kapasite | |||
Maks. | mm | 1000/1500 | |
Orta yükseklik | mm | 180 | |
Dia.grinding (OD) | mm | 8-320 | |
Maks. iş parçasının ağırlığı | kilogram | 150 | |
Çalışma başı | |||
Merkez konikliği | MT | 5 | |
Mil Hızı (Adımsız) | R/dk | 19-190 （35-350） | |
Tekerlek kafası | |||
Maks. Tekerlek boyutu (OD*W*ID) | mm | 600*75*305 （600*100*203） | |
Tekerlek periferik hız | M/S | 35 （50） | |
Min.Set Birimi | mm | 0.0001 | |
Deneme | |||
Maks. masanın döndürme açısı | CW | ° | 3 |
CCW | ° | 7 (1000) 6 (1500) | |
Püskürtme | |||
Merkez konikliği | MT | 4 | |
Quill manuel olarak seyahat edin | mm | 30 | |
Elektrik sistemi | |||
CNC Sistemi | Standart: HNC808DG Optionals: Siemens Fanuc 0i | ||
Tekerlek başı motor gücü | KW | 11 | |
Workhead Motor Gücü | KW | 1.5 | |
İşleme doğruluğu | |||
Yuvarlaklık | μm | 2.5 | |
Silindirlik | μm | 8 | |
Pürüzlülük | μm | RA 0.2 | |
Makine | |||
Ağırlık | kilogram | 4000 (1000) 4800 (1500) | |
Paket Boyutu (L*W*H) | santimetre | 425*225*228 (1000) 545*225*228 (1500) | |
Tanım | Birim | MKE1432*1000 /1500 |
| Genel kapasite | mm | |
| Merkez arasındaki mesafe | mm | 1000/1500 |
| Orta yükseklik | mm | 180 |
| Dia | mm | 8-320 |
| Maks. iş parçasının ağırlığı | kilogram | 150 |
| Çalışma başı | ||
| merkez konikliği | 4 | |
| Mil Hızı (Adımsız) | rpm | 26-260 |
| Tekerlek kafası | ||
| Maks. Tekerlek boyutu (OD*W*ID) | mm | 400*50*203 |
| Tekerlek periferik hız | M/S | 35 |
| Min Set Birimi | mm | 0.0001 |
| Deneme | ||
| MAX. | derece | 3 |
| MAX. | derece | 7 （1000） 6 （1500） |
| Püskürtme | ||
| Merkez konikliği | 4 | |
| Quill Seyahat | mm | 30 |
| Elektrik sistemi | ||
| Tekerlek başı motor gücü | KW | 5.5 |
| Workhead Motor Gücü | KW | 1.5 |
| İşleme doğruluğu | ||
| Yuvarlaklık | μm | 3 |
| Silindirlik | μm | 8 |
| Pürüzlülük | μm | RA0.32 |
| Brüt ağırlık | KİLOGRAM | 3800 （1000） 4000 （1500） |
| Paketleme boyutu | santimetre | 326*190*205 （1000） 426*190*205 （1500） |
Tanım | Birim | MKE1350 | |
Genel kapasite | |||
Maks. | mm | 1500/2000/3000/4000 | |
Orta yükseklik | mm | 270 | |
Dia.grinding (OD) | mm | 25-500 | |
Maks. iş parçasının ağırlığı | kilogram | 1000 | |
Çalışma başı | |||
Merkez konikliği | MT | 6 | |
Mil Hızı (Adımsız) | R/dk | 10-100 | |
Tekerlek kafası | |||
Maks. Tekerlek boyutu (OD*W*ID) | mm | 750*75*305 | |
Tekerlek periferik hız | M/S | 35 | |
Min.Set Birimi | mm | 0.0001 | |
Deneme | |||
Maks. masanın döndürme açısı | CW | ° | 3 (1500) 2 (2000/3000) 1 (4000) |
CCW | ° | 6 (1500) 5 (2000) 3 (3000) 2 (4000) | |
Püskürtme | |||
Merkez konikliği | MT | 6 | |
Quill manuel olarak seyahat edin | mm | 70 | |
Elektrik sistemi | |||
CNC Sistemi | Standart: HNC808DG Optionals: Siemens Fanuc 0i | ||
Tekerlek başı motor gücü | KW | 15 | |
Workhead Motor Gücü | KW | 4 | |
İşleme doğruluğu | |||
Yuvarlaklık | μm | 2.5 (1500) 3 (2000/3000/4000) | |
Silindirlik | μm | 8 (1500/2000/3000) 12 (4000) | |
Pürüzlülük | μm | RA 0.3 | |
Makine | |||
Ağırlık | t | 10 (1500) 11 (2000) 13 (3000) 17 (4000) | |
Paket Boyutu (L*W*H) | santimetre | 543*225*210 (1500) 583*225*210 (2000) 796*225*210 (3000) 996*225*210 (4000) | |
2 Eksen Bağlantısı CNC silindirik öğütücü, HNC808D sistemli standart, Siemens veya Fanuc isteğe bağlı olarak.
Yüksek sertlik ve hassasiyet kararlılığı ile HT300 Petlitik Dökme Demir Malzemesinin Yüksek Mukavemeti ve Düşük Stresi
Dost arayüz ve mükemmel ekipman arıza alarmı ve teşhis fonksiyonuna sahip takım tezgahı kontrol sistemi
Masa bir V, bir düz kılavuz üzerinde seyahat eder
Adımsız iş başı uygun hızı seçmeye yardımcı olur
Hidrolik olarak tahrikli uzunlamasına geçiş
Makine tablası kolay konik taşlama için döner
Gelişmiş hidrostatik yağlama sistemi
İsteğe bağlı olarak hidrolik olarak kontrol edilen bir dağıtım
MKS modeli, işleme verimliliğini artırmaya yardımcı olabilecek yüksek doğrusal hızlı tekerlek kafalıdır.
