一ins troduction

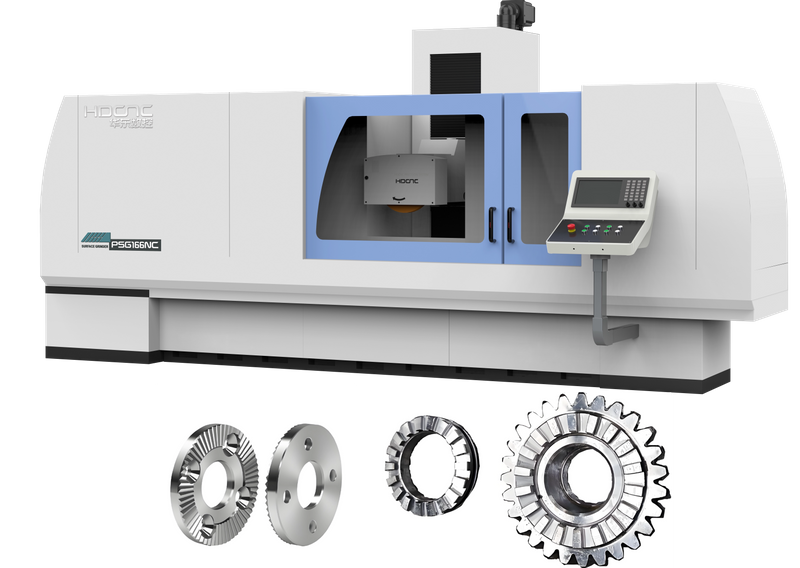

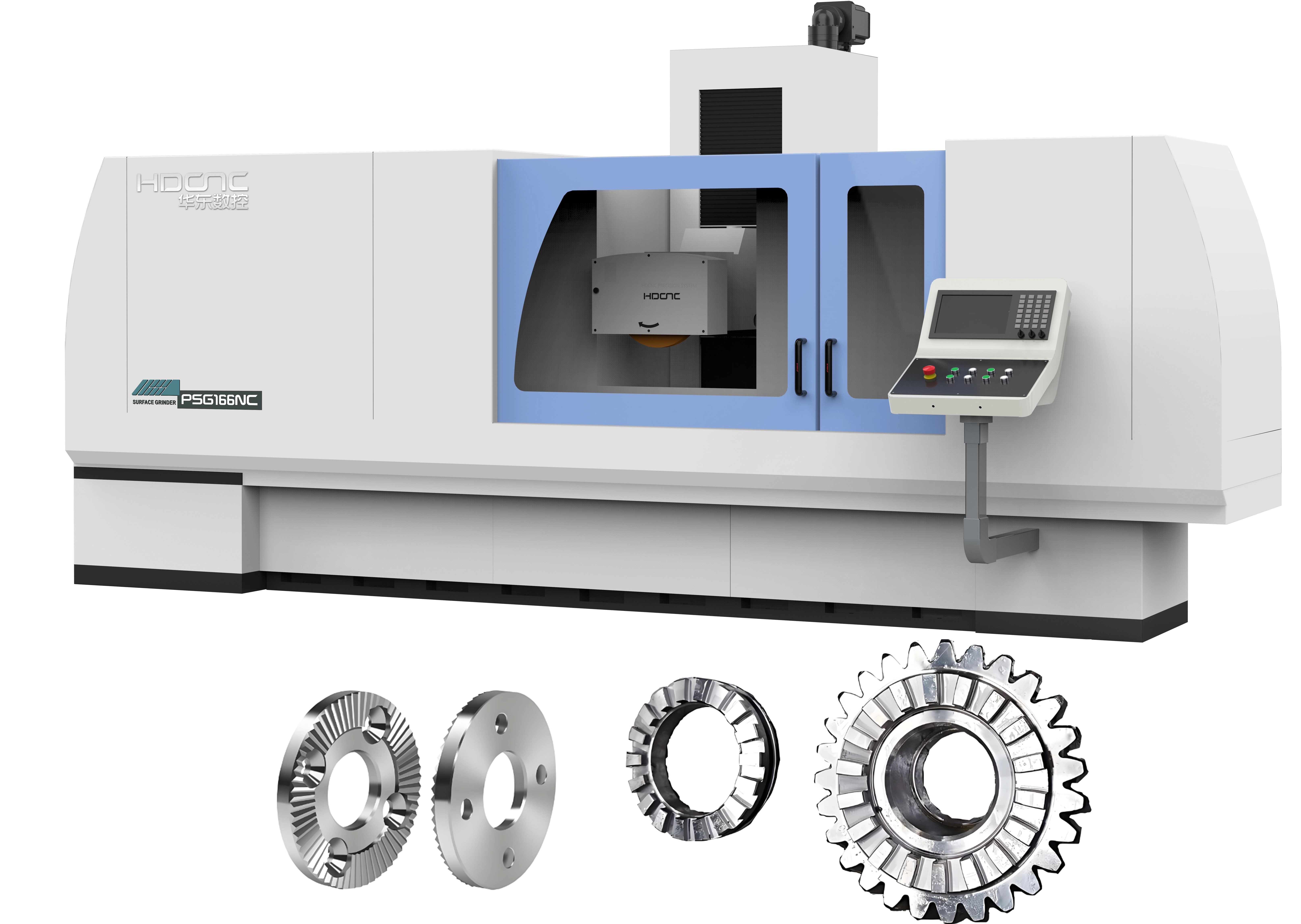

1. Bu ürün sahip bir sütun hareket eden, hassas CNC yüzey değirmenidir , T şeklindeki bir düzene . Makine, stabil çıktı için yeterli statik, dinamik ve termal sertlik sağlayan rasyonel bir yapı ile tasarlanmıştır. Gelişmiş Teknoloji, sistemin yüksek dinamik performansı korumasını sağlar. Seçilen Servo Sürücü Sistemi yüksek doğruluk, güvenilirlik ve hızlı tepki hızına sahiptir.
2. Taşlama kafası sütun kılavuzu (Y ekseni) boyunca dikey olarak hareket eder, sütun yatağın arka kılavuzu (Z ekseni) boyunca yatay olarak hareket eder ve çalışma masası yatak kılavuzu (X ekseni) boyunca yanal olarak hareket eder. CNC sistemi tarafından kontrol edilen Y ve Z eksenleri, özel şekilli tekerlek pansumanı gerçekleştirmek için profil yüzey öğütme elde etmek için bir silindirli şifoniyer ile birlikte çalışabilir.
X ve Z eksenleri, yaylar gibi kavisli yüzeylerin öğütülmesini sağlamak için birlikte çalışabilir.
3. Sütun, yapısal sertliği arttıran çift duvarlı tasarıma sahip bir kutu çerçeve yapısına sahiptir. Temel hareket kılavuzu, önceden yüklenmiş, boşluksuz hareketle yüksek hassasiyetli doğrusal bir kılavuz kullanır.
İleri ve geri hareket, doğru besleme için hassas bir bilyalı vidayı yönlendiren yüksek hassasiyetli bir doğrusal kodlayıcı ile eşleştirilmiş bir servo motor tarafından tahrik edilir.
4. Çalışma masası, yatak rehberi boyunca yanal olarak hareket eden önceden yüklenmiş, boşluksuz hareketli yüksek hassasiyetli doğrusal bir kılavuzla donatılmıştır.
Hareketi, hızlı hareket ve hassas besleme için hassas bir bilyalı vidayı yönlendiren bir servo motor tarafından yönlendirilir.

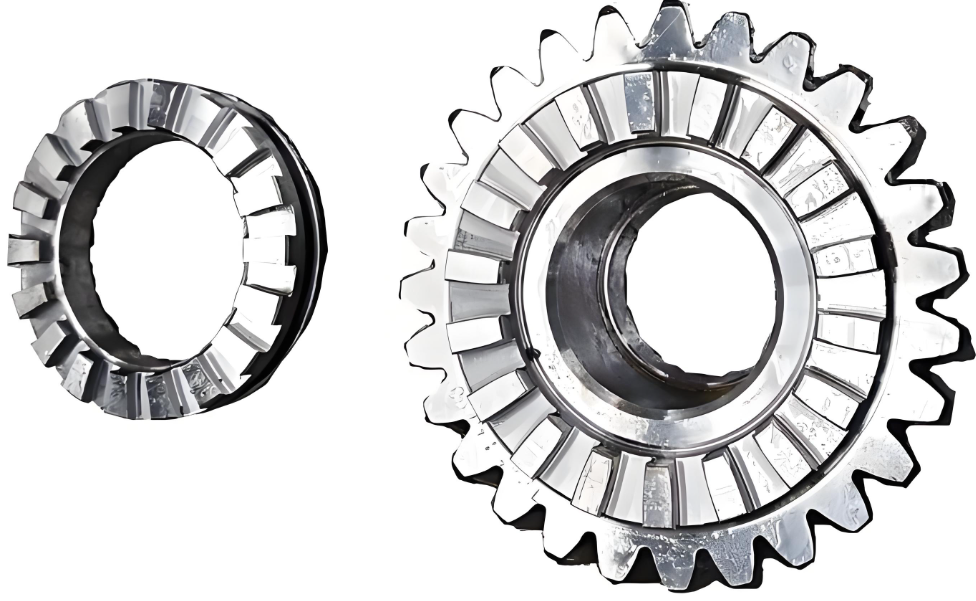

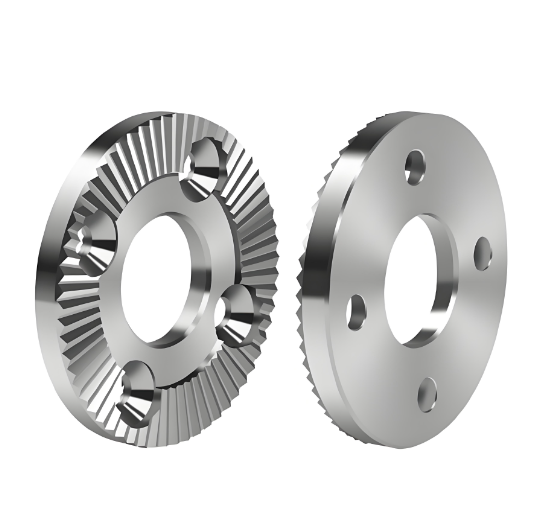

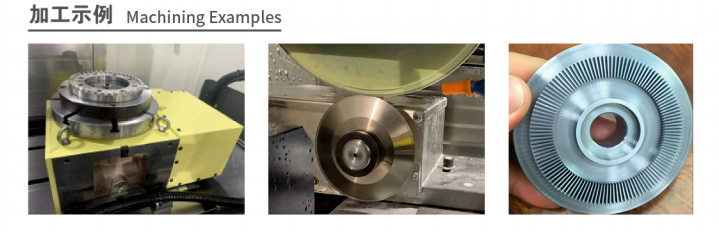

5. Ana makinenin dördüncü ekseni olarak çalışma masası üzerine bir CNC döner tablosu kurulur, bu da dişli şaftlarının ve dişli profillerinin öğütülmesi için hassas indeksleme ve dönüş sağlar.
6. Makine, özellikle tekerleğin dişli profilini giydirmek için tasarlanmış bir elmas silindirli giyinme cihazı ile donatılmıştır.
二 Takım takımının ana teknik özellikleri
Öğe | Birim | PSG166NC | |
Çalıştırma alanı | mm | 1600 × 600 | |
Maksimum öğütme boyutları (uzunluk × genişlik) | mm | 1600 × 600 | |
İş mili ekseninden çalışma masası yüzeyine maksimum mesafe | mm | 820 | |
İzin verilen maksimum iş parçası yüksekliği | mm | 570 | |
T-yuvası sayısı | 3 | ||
T-yuvası genişliği | mm | 18 | |
Çalışma Müdürü boyuna hareket hızı | Hızlı geçiş hızı | m/dk | 0.1-25 |
Elektronik el çarkı besleme hızı | mm/gra | 0.005 | |
Öğütme kafasının yatay hareketi | Hızlı geçiş hızı | m/dk | 0.03-3 |
Elektronik el çarkı besleme hızı | mm/gra | 0.001 | |
Öğütme kafasının dikey hareketi | Hızlı geçiş hızı | m/dk | 0.03-3 |
Elektronik el çarkı besleme hızı | mm/gra | 0.001 | |
Taşlama tekerleği | Dönme hızı | Rpm | 1450 |
Dimensions | mm | ∅350 Ø350 Profil Taşlama Tekerleği | |
İş mili | KW | 11kw | |
Uzunlamasına servo motor torku | N*m | 36 | |
Enine servo motor torku | N*m | 21 | |
Dikey servo motor torku | N*m | 36 | |
CNC döner masası | Mil Konumlandırma dış çapı | mm | ∅160 |
İndeksleme doğruluğu | 30 | ||
Tekrarlanabilirlik doğruluğu | 6 | ||
Yağlama motoru | KW | 0.06 | |
Soğutucu Pompa Motoru | KW | 0.25 | |
Çalışma masasının maksimum yük kapasitesi | kilogram | 1230 | |
Makine yüksekliği | mm | 2900 | |
Zemin alanı | mm | 4900 × 3000 | |
Brüt ağırlık | kilogram | Yaklaşık 10.000 |
