HDCNC
Takım takımının amaç ve yapısal özellikleri

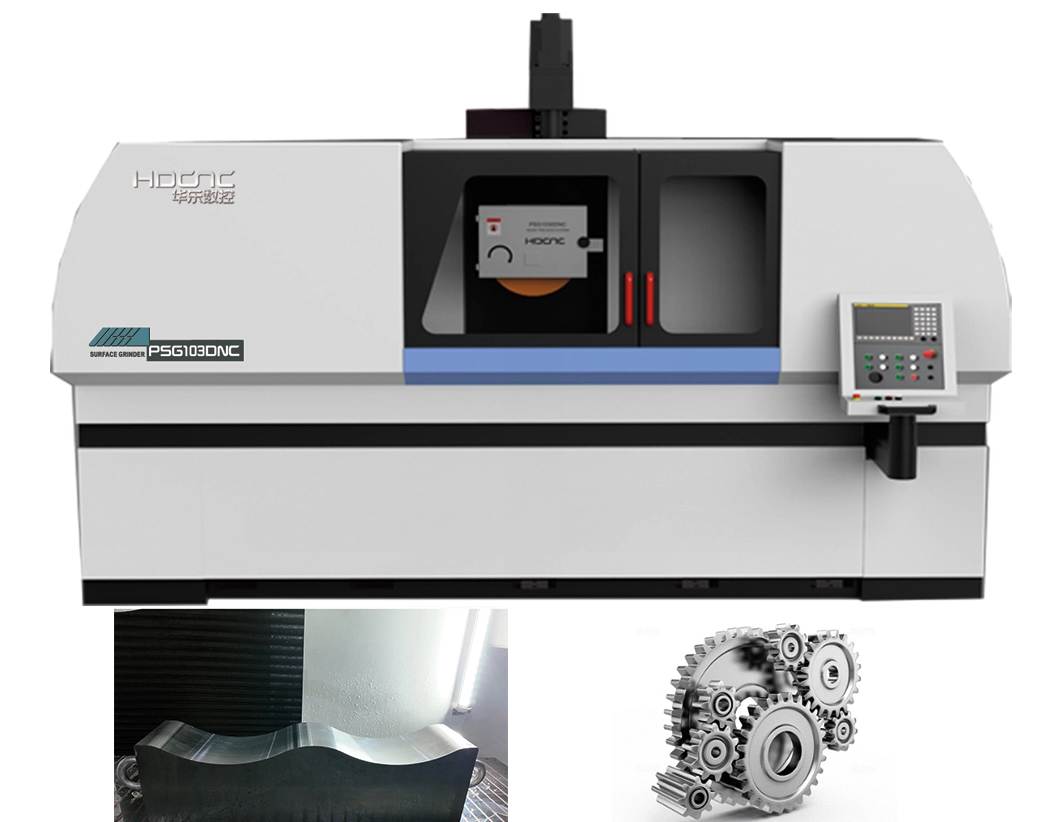

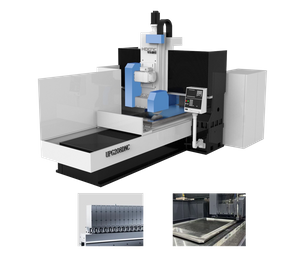

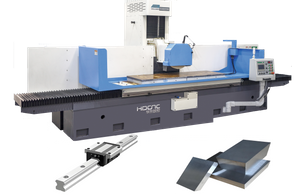

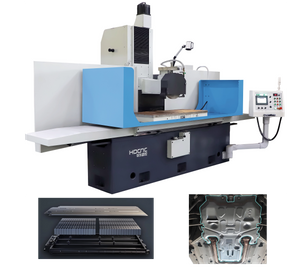

1 、 Bu ürün, T tipi bir düzene sahip bir sütun hareket eden hassas CNC yüzey taşlama makinesidir. Takım aleti, yeterli statik, dinamik ve termal sertlik ve kararlı çıkış sağlayan rasyonel bir yapıya sahiptir. Gelişmiş Teknoloji, sistemin mükemmel dinamik performans sergilemesini sağlar. Seçilen Servo Sürücü Sistemi, yüksek hassasiyet, yüksek güvenilirlik ve hızlı tepki hızına sahiptir.

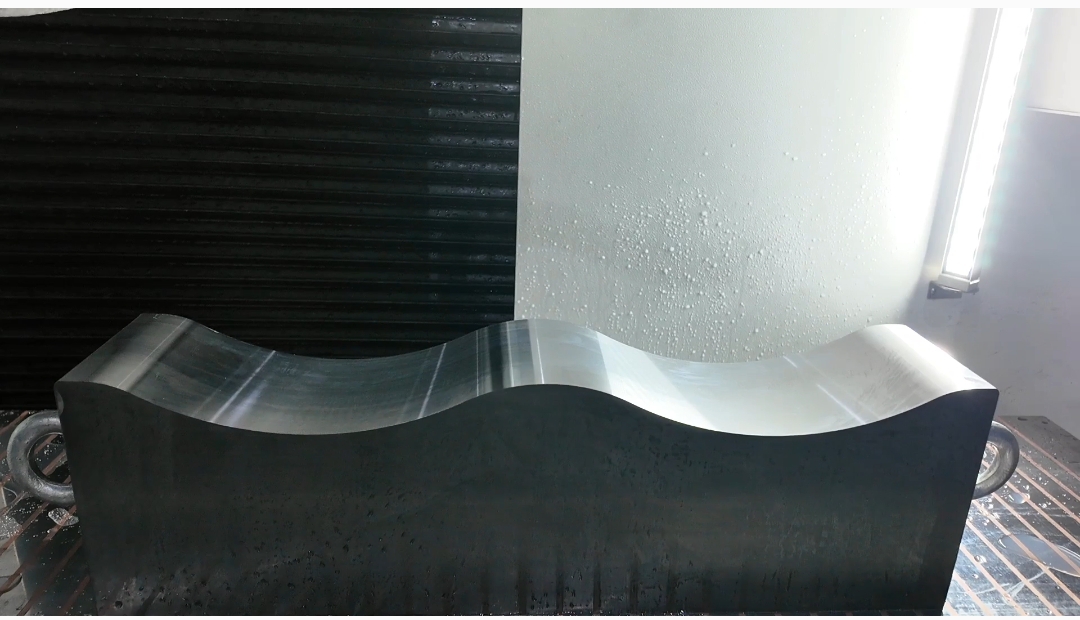

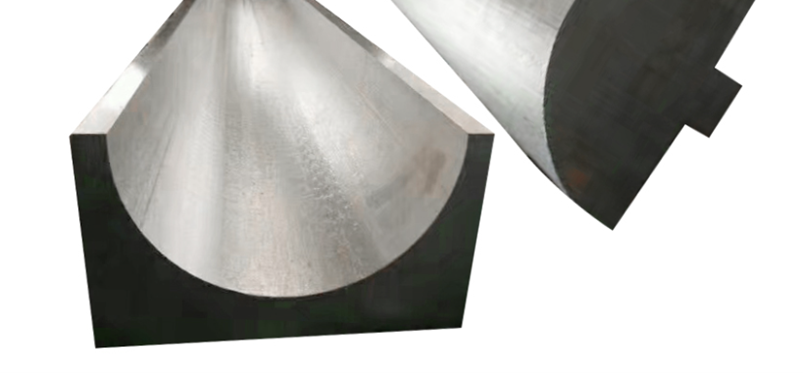

2 öğütme kafası sütun kılavuzu (y ekseni) boyunca dikey olarak hareket eder, sütun makine yatağının arka kılavuzu (Z ekseni) boyunca yatay olarak hareket eder ve çalışma masası makine yatağı kılavuzu (x ekseni) boyunca yanal olarak hareket eder. CNC sistem kontrolü altında, y ve z eksenleri, şifoniyer aracılığıyla çeşitli özel şekilli tekerlek pansumanları yapmak için birlikte çalışabilir ve profil yüzey taşlamasını sağlar. X ve Z eksenleri, ark gibi kavisli yüzeylerin öğütülmesini sağlamak için birlikte çalışabilir.
3 öğütme kafası, kutu tipi bir yapı ile tasarlanmıştır ve iş mili, manşon tipi bir montajda kendi kendine üretilmiş yüksek hassasiyetli bir hidrodinamik iş mili benimser. İş mili motoru, esnek bir kuplaj yoluyla doğrudan iğine bağlanır. Yüksek hassasiyet, yüksek sertlik, güçlü titreşim direnci, yüksek yük kapasitesi ve uzun servis ömrü gibi mükemmel özelliklere sahiptir. Mil dönme doğruluğu, ağır kesme verimliliğini ayna dereceli işleme performansı ile mükemmel bir şekilde dengeleyerek 1 μm içinde kolayca elde eder. Hareketli kılavuzlar, önceden yüklenmiş, boşluksuz tasarımla yüksek hassasiyetli doğrusal kılavuzlar kullanır. Dikey hareket, hassas besleme kontrolü elde etmek için yüksek hassasiyetli bir doğrusal ölçek ile tamamlanan yüksek hassasiyetli bir bilyalı vida ile birleştirilmiş bir servo motor tarafından tahrik edilir.
4 Sütun, sonlu eleman analizi ile optimize edilmiş ve gelişmiş yapısal sertlik sağlayan çerçeve şeklindeki bir kutu yapısıdır. Alt hareketli kılavuz, önceden yüklenmiş, boşluksuz tasarıma sahip yüksek hassasiyetli doğrusal kılavuzlara sahiptir. İleri ve geri hareketler, hassas besleme kontrolü için yüksek hassasiyetli doğrusal ölçek ile birleştirilmiş doğrusal bir motor tarafından yönlendirilir.
5 Work Mutabakatı, önceden yüklenmiş, boşluksuz tasarım ile yüksek hassasiyetli doğrusal kılavuzlar kullanır, yanal olarak hareket eder.
Makine Yatağı Kılavuzları. Hareketi, hassas besleme kontrolü için yüksek hassasiyetli doğrusal ölçek ile birleştirilmiş doğrusal bir motor tarafından yönlendirilir.
6 、 Makine isteğe bağlı olarak dişli şeklindeki iş parçalarının hassas öğütülmesi için bir servo endeksleme cihazı ile donatılabilir.
7 、 Elektrik kontrol sistemi, çeşitli işlemleri yönetmek için Fanuc CNC sistemini kullanır. Görselleştirilmiş uygulamalara sahip grafik diyalog tabanlı bir insan-makine arayüzü (HMI) içeren, operatörlerin sezgisel olarak parametreleri ayarlamasına ve program kurulumunu ve ayarlama süresini önemli ölçüde azaltmasına olanak tanır. Bu aynı zamanda operatör kurulum hataları olasılığını etkili bir şekilde en aza indirir, hızlı iletişimi sağlar ve sonuçta ekipman kullanım oranlarını iyileştirir. Makine, uzaktan kumanda için elektronik bir el çarkına sahiptir, bu da işlemi daha kullanıcı dostu ve basitleştirici bakım sağlar. Düğme istasyonu, tüm işlemlerin panel üzerinden kontrol edilmesini sağlayan dönen bir kolu olan bir kontrol konsolu ile donatılmıştır. Elektrik dolabı, soğutma için klimalı bağımsız bir ünitedir.
9 、 Bu makine otomatik bir arıza alarmı işlevi ile donatılmıştır. Makine kılavuzlarda yetersiz yağlama algılarsa, otomatik olarak durur ve bir alarm verir.
II Takım takımının ana teknik parametreleri
Öğe | Birim | Spesifikasyonlar | |
Maksimum iş parçası taşlama boyutu (W × L) | mm | 300 × 1000 | |
Çalışma Maddesi Alanı (W × L) | mm | 305 × 1020 | |
Çalışma Tezgahı T-yuvaları | mm × n | 14 × 3 | |
Çalışma Müdürü Yanal Hız | m/dk | 1 ~ 30 | |
Yanal elektronik el çarkı besleme miktarı | mm | 0.001 | |
Çalışma masası yüzeyinden iş mili merkezine maksimum mesafe | mm | 600 | |
Maksimum Çalışma Müdürü Yük Kapasitesi (Elektromanyetik Kıyma dahil) | kilogram | 400 | |
Ön ve arkaya hareket | Ön ve arkadan otomatik yem miktarı | mm/t | 0.05 ~ 12 |
Ön ve arkaya hızlı geçiş hızı | mm/dk | 0 ~ 1 | |
Elektronik el çarkı besleme miktarı | mm/gra | 0.001 | |
Taşlama tekerleği | Taşlama Tekerlek Boyutları (OD × W × ID) | mm | 350 × 40 × 127 |
Mil Hızı | rpm | 500 ~ 3000 | |
Yukarı ve aşağı hareket | Yukarı ve aşağı hızlı geçiş hızı | mm/dk | 0 ~ 1 |
Otomatik yem miktarı | mm/t | 0.001 ~ 0.05 | |
Elektronik el çarkı besleme miktarı | mm/gra | 0.0001 | |
Motor | Mil Motor Gücü/Hızı (Değişken Frekans Sürücüsü) | KW/N | 7.5/100-3000 |
Maksimum uzunlamasına doğrusal motor itme | N | 7500 | |
Maksimum ön ve arkaya doğrusal motor itiş | N | 13500 | |
Dikey tahrik motoru | KW/NM | 4/22 | |
Soğutma motoru | KW | 0.125 | |
Brüt ağırlık | kilogram | 3500 | |
İş parçası işleme yüzey paralelliği taban yüzeyine | mm | 300:0.002 | |
İş parçası yüzey pürüzlülüğü | μm | RA ≤0.25 |
İşleme çantası

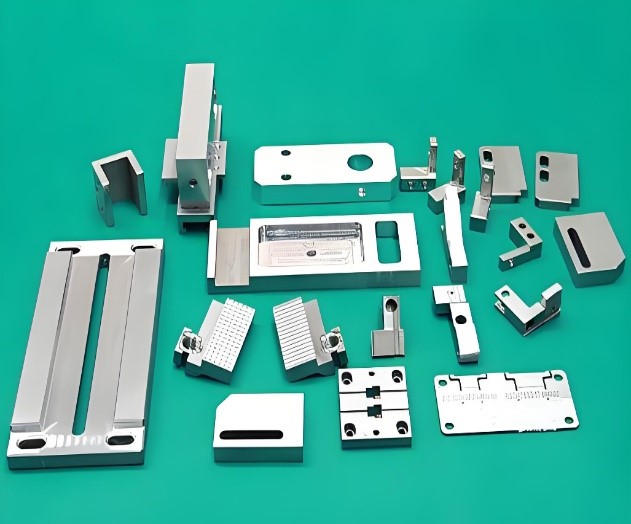

Hassas parçalar

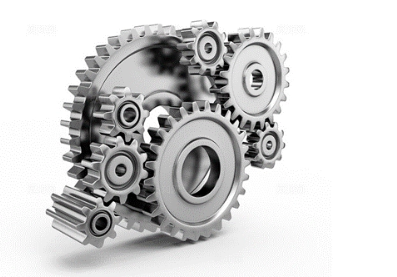

Vites sanayi
Robot endüstrisi
Kalıp endüstrisi
