Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |

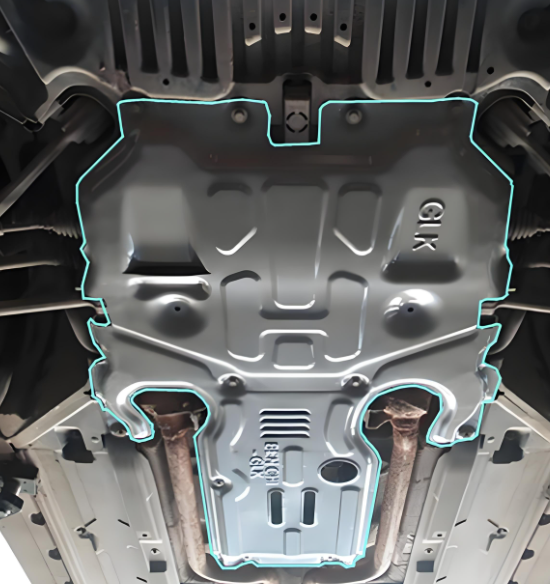

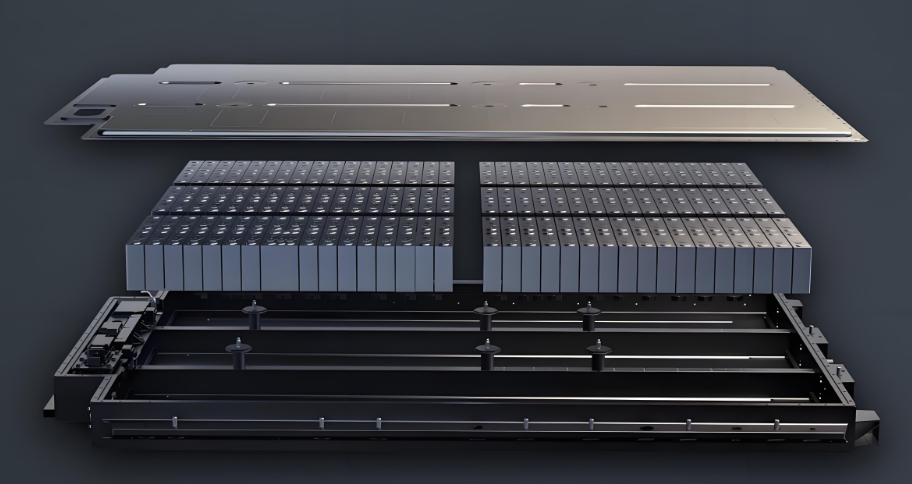

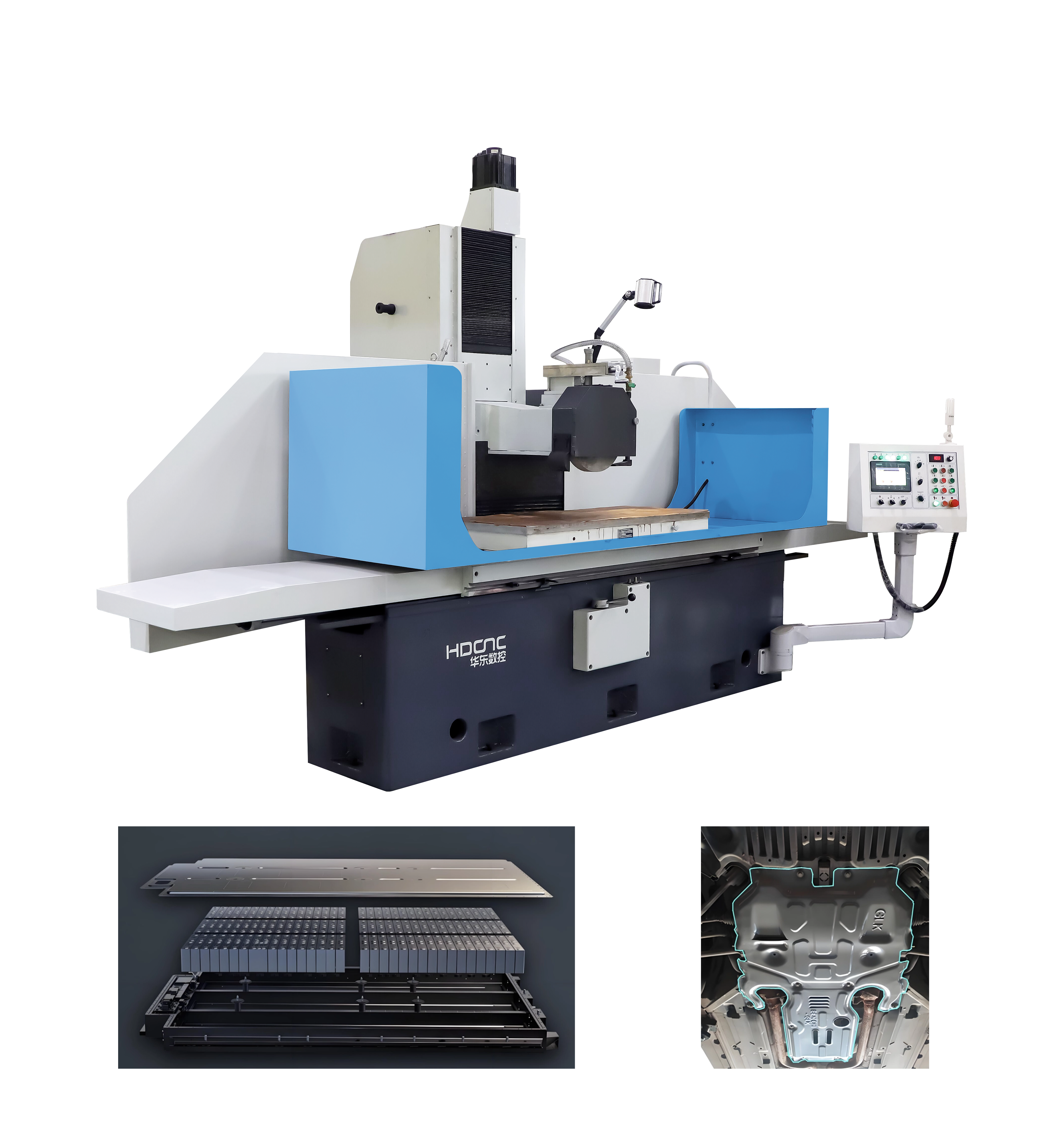

Otomobil parçaları
Makine üreticisi
Kalıba dökmek
Cooltant sistemi | çalışma ışığı | tesviye takozları | temel vida | tekerlek flanşı |
tekerlek dengesi ağaçları | manyetik aylak | standart tekerlek | Operasyon Kılavuzu | tekerlek giyinme tabanı |
PLC kontrolörü | Dokunmuş ekran |
elmas kalem | manyetik ayırıcı | tekerlek dengesi standı | Dro | toz toplama |
Tanım | Birim | SG50100PC2 | SG50120PC2 | ||
Tablo boyutu (l*w) | mm | 1000*500 | 500*1200 | ||
Max.brinding iş parçası (l*w) | mm | 1000*500 | 500*1200 | ||
Mil merkezinden masa yüzeyine mesafe | mm | 820 | 850 | ||
Manyetik Kırışma Boyutu | mm | 500*1000 | 500*1200* | ||
Tablo boyuna hızı | mm | 5-25 | |||
Maks. Masanın yüklenmesi (Macentic Chuck dahil) | kilogram | 800 | 1200 | ||
Tekerlek başı enine hareket | Otomatik aralıklı besleme hızı | M/T | 1-20 | ||
Hızlı hızlı besleme | m/dk | 0.05-2 | |||
GRA başına el çarkı beslemesi. | mm/gra. | 0.005 | |||
Tekerlek dikey hareket | Otomatik aralıklı hız | mm/t | 0.005-0.045 | ||
Hızlı hızlı besleme | m/dk. | 0.05-2 | |||
GRA başına el çarkı beslemesi. | mm/gra. | 0.005 | |||
Tekerlek Boyutu (OD*genişlik*kimliği) | mm | 355*50*127 | |||
Yüzey pürüzlülüğü | μm | RA0.63 | |||
Brüt ağırlık | kilogram | 6000 | 6500 | ||
Paket Boyutu (L*W*H) | santimetre | 400*220*172 260*227*255 | 480*220*172 260*227*255 |
Tanım | Birim | SG60120PC2 | SG60160PC2 | SG60220PC2 | |
Tablo boyutu (l*w) | mm | 1250*610 | 1600*610 | 2200*610 | |
Max.brinding iş parçası (l*w) | mm | 1250*610 | 1600*610 | 2200*610 | |
Mil merkezinden masa yüzeyine mesafe | mm | 600/900 | 600/900 | 600/900 | |
Manyetik Kırışma Boyutu | mm | 600*1200*1 | 600*800*2 | 600*1000*2 | |
Tablo boyuna hızı | mm | 5-25 | |||
Maks. Masanın yüklenmesi (Macentic Chuck dahil) | kilogram | 1230 | 1690 | 6000 | |
Tekerlek başı enine hareket | Otomatik aralıklı besleme hızı | M/T | 1-20 | ||
Hızlı hızlı besleme | m/dk | 0.05-2 | |||
GRA başına el çarkı beslemesi. | mm/gra. | 0.05 | |||
Tekerlek dikey hareket | Otomatik aralıklı hız | mm/t | 0.005-0.05 | ||
Hızlı hızlı besleme | m/dk. | 0.05-2 | |||
GRA başına el çarkı beslemesi. | mm/gra. | 0.005 | |||
Tekerlek Boyutu (OD*genişlik*kimliği) | mm | 355*50*127 | |||
Toplam Nominal Güç | KW | 7.5 | |||
Pürüzlülük | μm | RA0.63 | |||
Çalışma Müdürü Maks. Ağırlık Yükleme | kilogram | 970 | 1230 | 1690 | |
Brüt ağırlık | kilogram | 7000 | 8000 | 9000 | |
Paket Boyutu (L*W*H) | santimetre | 450*220*172 260*227*255 | 480*220*172 260*227*255 | 600*220*172 260*227*255 |

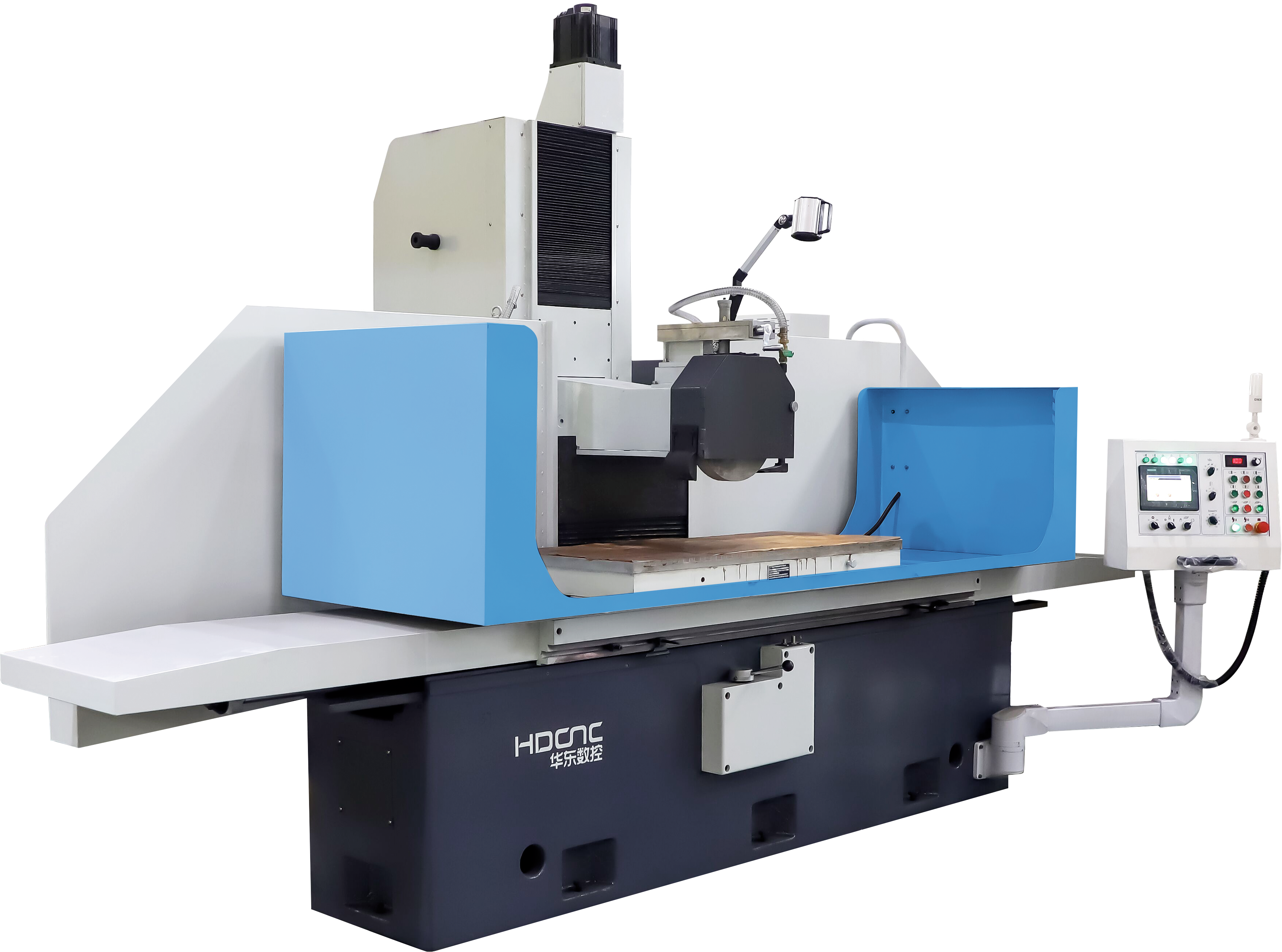

Hassas yuvarlanma rulmanları, tamamen mühürlü yağlama, uzun ömür ve yüksek hassasiyetle özel öğütme kafa mil.
Üç eksen kılavuz rayları, bağımsız otomatik yağlama cihazı, pürüzsüz ve pürüzsüz hareket, küçük aşınma ve kararlı hassasiyetle plastikleştirilmiştir.
Program kontrollü seri: YZ Axis, düz veya şekillendirme yüzeyinin otomatik öğütmeyi gerçekleştirebilen AC servo motoru ve PLC sistem kontrolünü benimser.
CNC Serisi: YZ ekseni beslemesi, AC servo motoru ve CNC sistemi tarafından kontrol edilen hassas bilyalı vidayı benimser, bu da düzlemi gerçekleştirebilir ve yüzeyi gerçekleştirebilir ve oluşturma yüzeyini oluşturabilir (YZ ekseni bağlantısı, şekilli taşlama tekerleği pansumanını gerçekleştirebilir, böylece yüzey öğütme oluşturma gerçekleştirebilir), böylece eşit olmayan mesafe veya yüksek genişlik ve yüksek çalışma ve yüksek çalışma, uygun şekilde kullanılabilir.
X ekseni (sol ve sağ), pürüzsüz çalışma ve düşük gürültü ile fotoelektrik anahtar sinyali, elektro-hidrolik kapak tersine çevrilmesi ve bağımsız hidrolik istasyon ile hidrolik basınç tarafından yönlendirilir.
