一、 Takım takımlarının tanıtımı

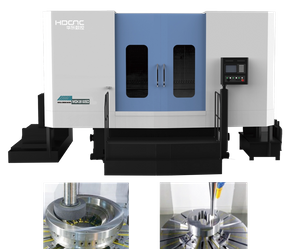

MMK28 Serisi Precision CNC Dikey Mil Rotary Yüzey Öğütücüsü, yüksek rignite, CNC servo kontrollü hassas dikey mil döner taşlama makinesidir.
Dikey olarak düzenlenmiş öğütme iş mili ve yatağın üst kısmına monte edilmiş bir çalışma masası içeren bu makine, mükemmel statik/dinamik sertlik ve yüksek hassasiyetle rasyonel ve kompakt yapısal tasarıma sahiptir.
Seçilen sürücü sistemi, hızlı tepki ile yüksek hassasiyetli, son derece güvenilir hareketli bileşenler kullanan olağanüstü dinamik performans sağlar.

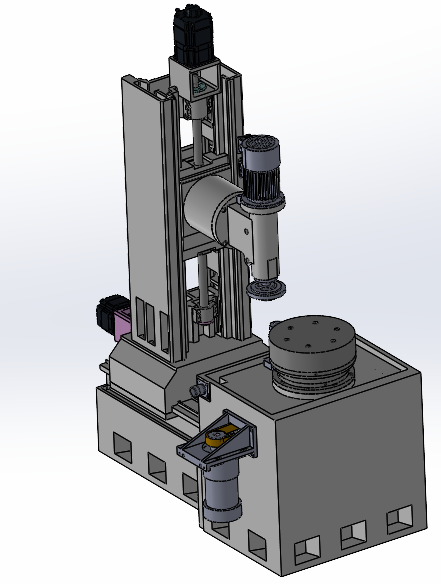

Makine öncelikle şunlardan oluşur: yatak, sütun, döner çalışma.
二、 Teknik parametreler
Öğe | Birim | MMK2840NC | MMK2850NC | |
Tablo çapı | mm | Φ400 | Φ500 | |
Hidrostatik tablo hızı | rpm | 40-140 | ||
Taşlama çarkının alt yüzünden masa yüzeyine maksimum mesafe | mm | 400 | ||
İleri geri hareket | Otomatik yem | mm/leylek | 0.005 ~ 12 | |
Motorlu Hız | m/dk | 0.5 ~ 1 | ||
Elektronik el çarkı mikro beslemesi | mm/div | 0.005 | ||
Taşlama tekerleği | Taşlama Tekerlek Boyutu (OD x Kalınlık X Kimliği) | mm | İş parçasının türüne bağlı olarak | |
Mil frekans dönüşüm hızı | rpm | 100-3600 | ||
Dikey hareket | Motorlu Hız | m/dk | 0 ~ 1 | |
Otomatik yem | mm/leylek | 0.001 ~ 0.05 | ||
Elektronik el çarkı mikro beslemesi | mm/div | 0.001 | ||
Dikey değirmen kafasının döner vuruşu | dönme vuruşu | ± 30 ° | ||
Kilitleme yöntemi | manuel kilitleme | |||
Motor | İş mili | KW | 5.5 | |
Hidrolik pompa motoru | KW | 2.2 | ||
Masa döner motor | KW | 1.5 | ||
Maksimum tablo ağırlığı | Kilogram | 300 | 400 | |
Brüt ağırlık (yaklaşık.) | kilogram | 2500 | 3000 |
三、 Makine doğruluğu
1 、 Hidrostatik tablo döner doğruluğu:
Radyal Tatma (bir veri topu ile test edilmiştir): | ≤0.002mm |
Eksenel Tatma (bir veri topu ile test edilmiştir): | ≤0.002mm |
2 、 Taşlama tekerleği iş mili döner doğruluğu:
Dikey Taşlama Tekerlek Mil Eksenel Runout (Kök) | ≤0.002mm |
Dikey Taşlama Tekerlek Mil Radyal Reklam (Kök): | ≤0.002mm |
3 、 Makine Koordinat Konumlandırma Doğruluğu, Tekrarlanabilir Konumlandırma Doğruluğu:
X eksen: | |
Konumlandırma Doğruluğu (P) : | ≤0.015mm |
Konumlandırma doğruluğunu tekrarlayın (ps) : | ≤0.008mm |
Z ekseni : | |
Konumlandırma Doğruluğu (P) : | ≤0.015mm |
Konumlandırma doğruluğunu tekrarlayın (ps) : | ≤0.008mm |
4、 İş parçasının yüzey kaplaması RA≤0. 4um

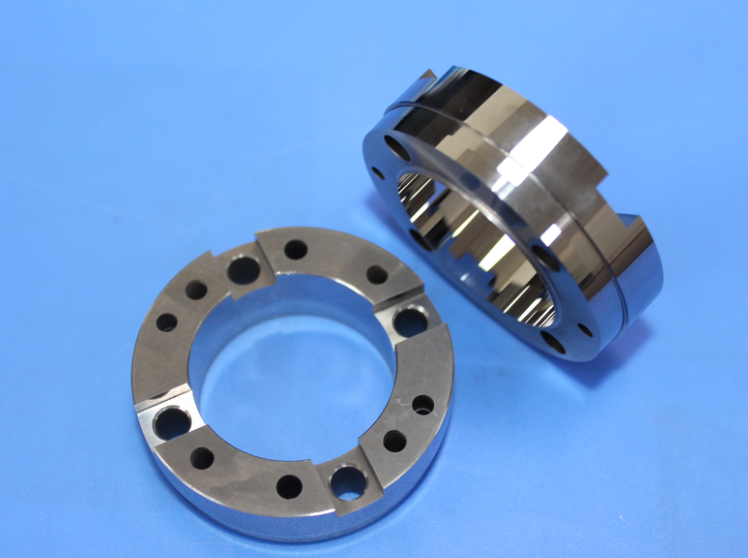

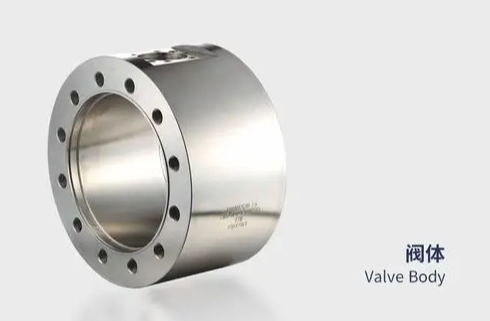

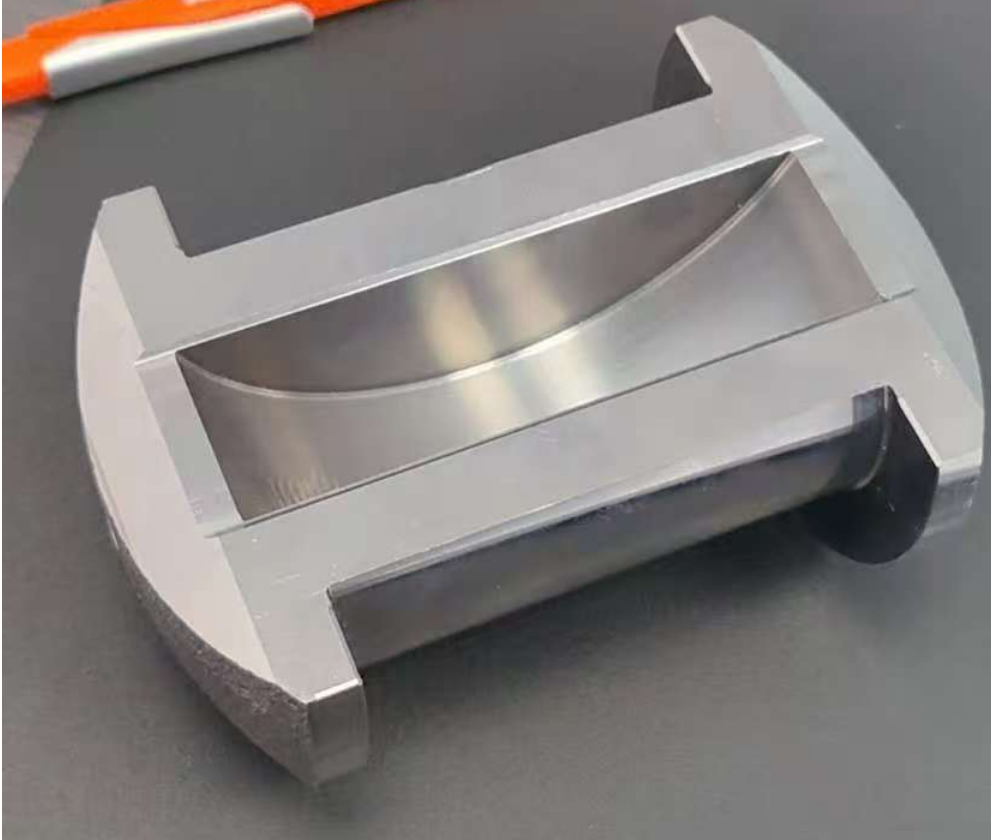

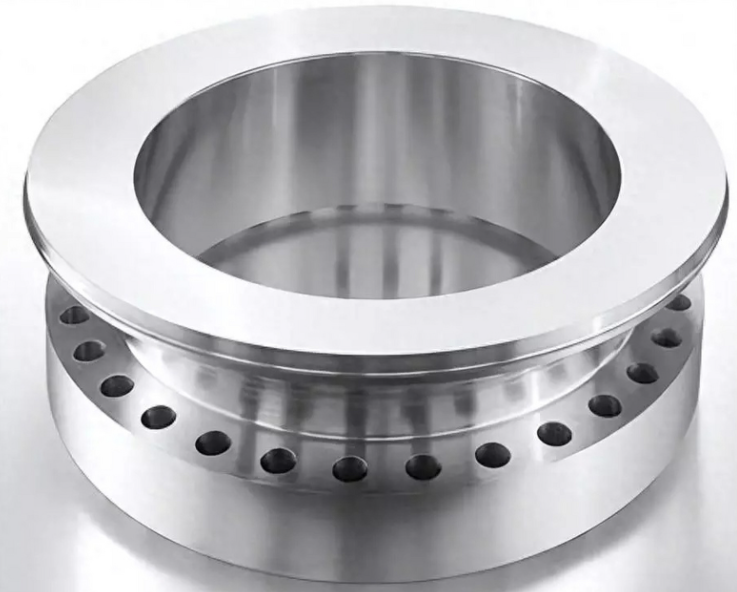

四、 Uygulama durumları
