| Miktar： | |
|---|---|
İşlevler Parçalar
Genel işleme
Donanım bağlantı parçaları
Makine işleme
| Arka sıra çip tam kapak sac metal çipsiz | Çekmece tipi su tankı ve çip kutusu |
| Geriye dönük darbe çip yıkama cihazı | Tam fonksiyonlu çalışma paneli ve el çarkı |
| Kemer Tahrik Milisi | İş mili tarafında Sprinkler Soğutma Sistemi |
| Mil tarafında hava soğutma sistemi | Elektrikli dolap ısı değişim cihazı |
| İş alanı temizleme su tabancası, hava tabancası | Çalışma Işığı ve Alarm Işığı |
| ATC |
| Mil yoluyla Cooltant | 3 Eksen Doğrusal Ölçeği |
| Dördüncü eksenin işlevi | Mil Yağ Soğutma Fonksiyonu |
| Doğrudan Bağlantı Sürücü Milisi | Yağ-su ayırma cihazı |
| İş parçası ve takım ölçüm cihazı | Kapı açık anahtarı |
| parametre | model | VMC850E | VMC855E | VMC1060E | VMC1160E |
| Masa | Masa Boyutu | 1000 × 550 | 1000 × 550 | 1200 × 600 | 1200 × 600 |
| Max iş parçası ağırlığı | 500 | 500 | 800 | 800 | |
| T yuva numarası genişlik mesafesi | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| seyahat | Xyz Seyahat | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 |
İş miliden maksimum mesafe Masa yüzeyine burun | 150-650 | 150-650 | 120-720 | 120-720 | |
Mil Center'a Z AIX'lerine Kılavuz Yüzey | 570 | 570 | 650 | 650 | |
| iş mili | Mil Motor Gücü | 7.5/11 | 7.5/11 | 11/15 | 11/15 |
| Max Mil Hızı | 8000 | 8000 | 8000 | 8000 | |
| mili konik | BT40 | BT40 | BT40 | BT40 | |
| beslemek | 3 Eksen Hızlı Hız | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 |
| maksimum kesme hızı | 10 | 10 | 10 | 10 | |
| ATC | Çekme sapı | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| ATC kapasitesi | kol tipi BT40-24T | kol tipi BT40-24T | kol tipi BT40-24T | kol tipi BT40-24T | |
| Alet uzunluğunun maksimum çapı | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| kesinlik | konumlandırma doğruluğu | 0.005 | 0.005 | 0.005 | 0.005 |
| tekrarlanabilirlik doğruluğu | 0.003 | 0.003 | 0.003 | 0.003 | |
| diğerleri | CNC Sistemi | HNC-818F | HNC-818F | HNC-818F | HNC-818F |
| Makine Boyutu L × W × H | 2560*2450*2840 | 2560*2450*2840 | 3240*2530*2965 | 3240*2530*2965 | |
| makine ağırlığı | 4500 | 4500 | 5600 | 5600 |
| parametre | model | VMC850 | VMC855 | VMC1160 | VMC1275 |
| Masa | Masa Boyutu | 1000 × 500 | 1000 × 550 | 1200 × 600 | 1300 × 700 |
| Max iş parçası ağırlığı | 500 | 500 | 800 | 1000 | |
| T yuva numarası genişlik mesafesi | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 | 5-18 × 100 | |
| seyahat | Xyz Seyahat | 800/500/500 | 800/550/550 | 1100/600/600 | 1200/750/600 |
İş miliden maksimum mesafe Masa yüzeyine burun | 150-650 | 140-690 | 120-720 | 120-720 | |
Mil Center'a Z AIX'lerine Kılavuz Yüzey | 570 | 595 | 650 | 750 | |
| iş mili | Mil Motor Gücü | 7.5/11 | 11/15 | 11/15 | 11/15 |
| Max Mil Hızı | 8000 | 8000 | 8000 | 8000 | |
| mili konik | BT40 | BT40 | BT40 | BT40 | |
| beslemek | 3 Eksen Hızlı Hız | 48/48/36 | 36/36/24 | 36/36/36 | 36/36/24 |
| maksimum kesme hızı | 10 | 10 | 10 | 10 | |
| ATC | Çekme sapı | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| ATC kapasitesi | kol tipi BT40-24T | kol tipi BT40-24T | kol tipi BT40-24T | kol tipi BT40-24T | |
| Alet uzunluğunun maksimum çapı | 85 × 350 | 85 × 350 | 85 × 350 | 85 × 350 | |
| kesinlik | konumlandırma doğruluğu | 0.005 | 0.005 | 0.005 | 0.005 |
| tekrarlanabilirlik doğruluğu | 0.003 | 0.003 | 0.004 | 0.004 | |
| diğerleri | CNC Sistemi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi | FANUC Siemens Mirsubishi |
| Makine Boyutu L × W × H | 2700 × 2400 × 2700 | 2700 × 2400 × 2750 | 3200 × 2500 × 2800 | 3450 × 2750 × 2800 | |
| makine ağırlığı | 5300 | 5800 | 7000 | 8500 |
| parametre | model | VMC1370 | VMC1580 |
| Masa | Masa Boyutu | 1400 × 700 | 1600*800 |
| Max iş parçası ağırlığı | 1200 | 1500 | |
| T yuva numarası genişlik mesafesi | 5-18 × 110 | 7-18 × 110 | |
| seyahat | Xyz Seyahat | 1300/700/700 | 1500/800/700 |
| Mil burnundan masa yüzeyine maksimum mesafe | 120-820 | 185-855 | |
| Mil Merkezi - Z AIXS Guide Yüzey | 750 | 855 | |
| iş mili | Mil Motor Gücü | 11/15 | 11/15 |
| Max Mil Hızı | 8000 | 8000 | |
| mili konik | BT40 | BT40 | |
| beslemek | 3 Eksen Hızlı Hız | 24/24/24 | 20/20/20 |
| maksimum kesme hızı | 10 | 10 | |
| ATC | Çekme sapı | MAS403 BT40-45 | MAS403 BT50-45 |
| ATC kapasitesi | kol tipi BT40-24T | kol tipi BT50-24T | |
| Alet uzunluğunun maksimum çapı | 85 × 350 | 125 × 300 | |
| kesinlik | konumlandırma doğruluğu | 0.006 | 0.006 |
| tekrarlanabilirlik doğruluğu | 0.004 | 0.005 | |
| diğerleri | CNC Sistemi | Fanuc/siemens/mirsubishi | Fanuc/siemens/mirsubishi |
| Makine Boyutu L × W × H | 3580 × 2800 × 2850 | 4150*3370*2900 | |
| makine ağırlığı | 9800 | 14800 |

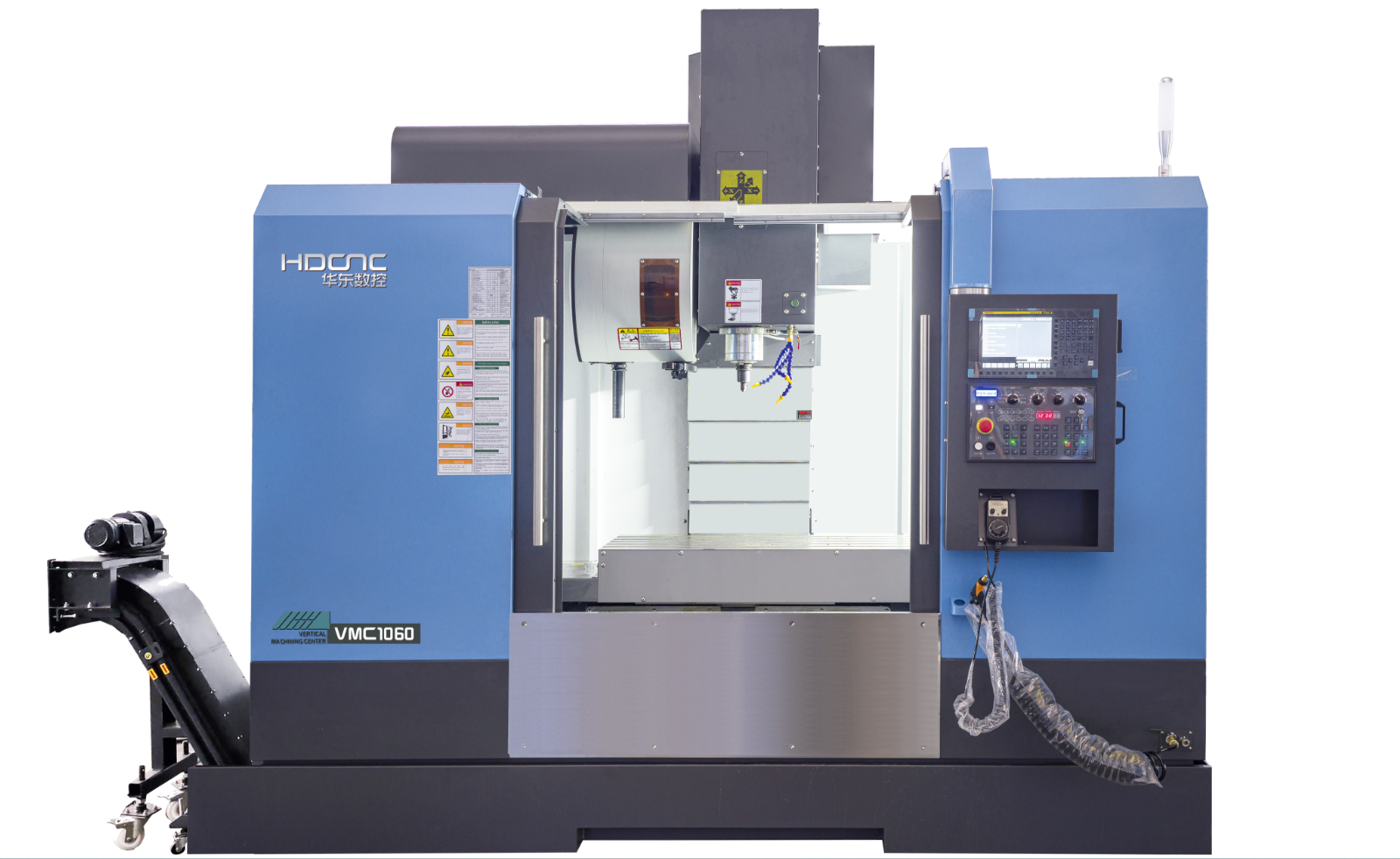

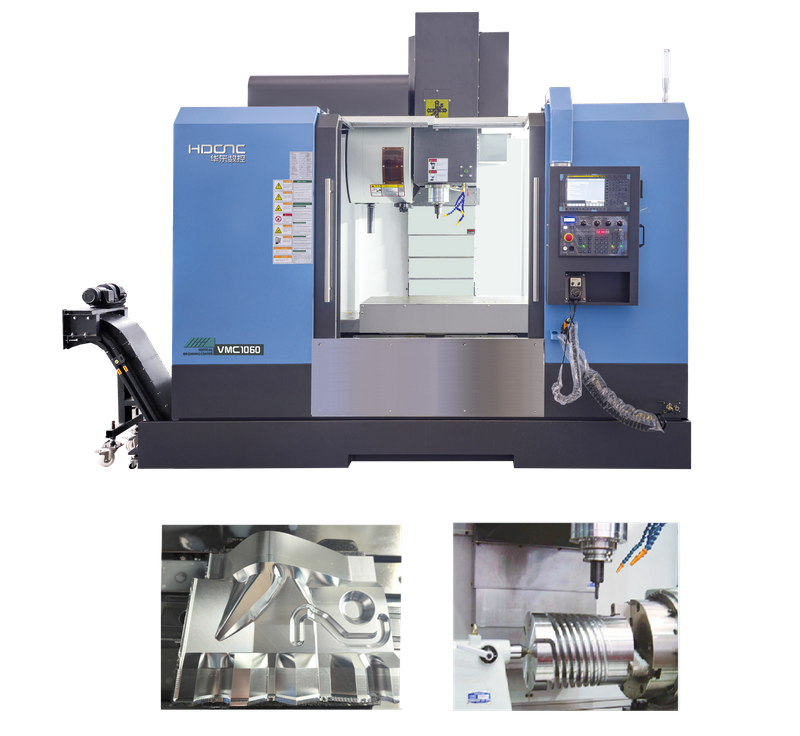

| parametre | model | VMC1060 | VMC1680 | VMC1890 |
| Masa | Masa Boyutu | 1200*600 | 1700 × 800 | 2000 × 900 |
| Max iş parçası ağırlığı | 800 | 1500 | 2000 | |
| T yuva numarası genişlik mesafesi | 5-18 × 100 | 7-22 × 110 | 7-22 × 125 | |
| seyahat | Xyz Seyahat | 1000/600/600 | 1600/800/700 | 1800/900/800 |
| Mil burnundan masa yüzeyine maksimum mesafe | 120-720 | 190-890 | 150-950 | |
| Mil Merkezi - Z AIXS Guide Yüzey | 650 | 855 | 950 | |
| iş mili | Mil Motor Gücü | 11/15 | 11/15 | 15/18.5 |
| Max Mil Hızı | 8000 | 8000 | 8000 | |
| mili konik | BT40 | BT40 | BT50 | |
| beslemek | 3 Eksen Hızlı Hız | 36/36/24 | 20/20/20 | 18/18/15 |
| maksimum kesme hızı | 10 | 10 | 10 | |
| ATC | Çekme sapı | MAS403 BT50-45 | MAS403 BT50-45 | MAS403 BT50-45 |
| ATC kapasitesi | kol tipi BT50-24T | kol tipi BT50-24T | kol tipi BT50-24T | |
| Alet uzunluğunun maksimum çapı | 85 × 350 | 125 × 300 | 125 × 300 | |
| kesinlik | konumlandırma doğruluğu | 0.005 | 0.007 | 0.007 |
| tekrarlanabilirlik doğruluğu | 0.004 | 0.005 | 0.005 | |
| diğerleri | CNC Sistemi | Fanuc/Siemen S/mirsubishi | Fanuc/Siemens /Mirsubishi | Fanuc/Siemens /Mirsubishi |
| Makine Boyutu L × W × H | 3200*2500*2800 | 4150 × 3370 × 2900 | 4800 × 3400 × 3300 | |
| makine ağırlığı | 7000 | 13400 | 15800 |
• Makine torku, hızlı yanıt özellikleri, otomotiv, küf, donanım ve diğer mekanik işleme ihtiyaçları için uygun.
• Bir kenetleme sonrası parçalar, yüksek hassasiyetle freze, sıkıcı, delme, dokunma ve diğer işlemleri tamamlayabilir.
