Kömür sürüş makinesi
İnşaat makineleri
Ağır kamyon bağlantı parçaları
Yüksek voltajlı elektrik
Yüksek voltajlı elektrik
Petrol makineleri
24 t ATC | Mil Hava Perdesi Toz Kontrol Sistemi | İş parçası soğutma sistemi | Eşit Bölüm CNC döner tablosu | Otomatik yağlama sistemi |
Spiral Yonga Çıkarma Cihazı | Zincir plaka tipi çip kaldırma | Entegre kapak | Araç ve Araç Kutusu | Temel vidası ve tesviye takozları |
Siemens828D Sistemi | 30/32/40 T ATC | Üç eksen ızgara hükümdarı | Yağ ayırıcı cihazı |
Araç ayar cihazı | ZF dişli kutusu | İş parçası ölçüm cihazı | 0.001 ° döner masa |
model | Birim | HLC500 | HLC630 | HLC800 | HLC1000 |
Masa Boyutu | mm | 500 × 500 | 630 × 630 | 800 × 800 | 1000 × 1000 |
maksimum yükleme ağırlığı | kilogram | 500/600 | 2000/800 | 2000/800 | 3000/5000 |
masa bölünmesi | ° | 1 ° × 360/0.001 | 1 ° × 360/0.001 | 1 ° × 360/0.001 | 1 ° × 360/0.001 |
sayı genişliği | mm | 5 × 18 × 100 | 5 × 18 × 125 | 5 × 22 × 160 | 5 × 22 × 200 |
Xyz Seyahat | mm | 800/600/600 | 1000/800/900 | 1200/900/900 | 1800/1400/1400 |
Hızlı Hız (XYZ) | m/dk | 24/15/24 | 24/15/24 | 24/15/24 | 9/9/12 |
Xyz kesme hızı | mm/dk | 1-8000 | 1-8000 | 1-8000 | 1-5000 |
Millet Merkezi'nden Masa Yüzeyine | mm | 50-650 | 0-800 | 0-900 | 130-1530 |
Milletvekili Masa Merkezi | mm | 150-750 | 200-1100 | 220-1120 | 250-1650 |
Mil Hızı | rpm | 6000 | 6000 | 6000 | 6000 |
iş mili | KW | 11/15 | 15/18.5 | 15/18.5 | 18.5/22 |
Araç Tutucu Türü | BT50 | BT50 | BT50 | BT50 | |
Çekme sapı | BT50-45 ° | BT50-45 ° | BT50-45 ° | BT50-45 ° | |
ATC kapasitesi | 24/32/40 | 24/32/40 | 24/32/40 | 30/32/40 | |
Araç Değiştirme Süresi | s | 3.5 | 3.5 | 3.5 | 8 |
maksimum araç ağırlığı | kilogram | 25 | 25 | 25 | 25 |
Aletin maksimum çapı | mm | Φ110/φ220 | Φ110/φ220 | Φ110/φ220 | Φ112/φ220 |
hava basınç | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
makine ağırlığı | kilogram | 10800 | 13000 | 14000 | 28000 |
makine genel boyutu | mm | 3800 × 3000 × 3020 | 4300 × 3150 × 3800 | 4300 × 3150 × 3900 | 7400 × 5900 × 3820 |
model | Birim | HLC500S | HLC630'lar | HLC1000'ler | HLC1250 |
Masa Boyutu | mm | 500 × 600 | 630 × 700 | 1000 × 1000 | 1250 × 1250 |
maksimum yükleme ağırlığı | kilogram | 600 | 950 | 1500 | 3000/5000 |
masa bölünmesi | ° | 1 ° × 360/0.001 | 1 ° × 360/0.001 | 1 ° × 360/0.001 | 1 ° × 360/0.001 |
sayı genişliği | mm | 5 × 18 × 100 | 5 × 22 × 125 | 5 × 22 × 125 | 7 × 22 × 160 |
Xyz Seyahat | mm | 800/620/600 | 1050/750/900 | 1600/1000/1000 | 1800/1400/1400 |
Hızlı Hız (XYZ) | m/dk | 24/15/24 | 24/15/24 | 18/18/18 | 9/9/12 |
Xyz kesme hızı | mm/dk | 1-8000 | 1-8000 | 1-5000 | 1-5000 |
Millet Merkezi'nden Masa Yüzeyine | mm | 40-660 | 120-870 | 120-1120 | 80-1480 |
Milletvekili Masa Merkezi | mm | 160-760 | 130-1030 | 220-1220 | 250-1650 |
Mil Hızı | rpm | 6000 | 6000 | 6000 | 6000 |
iş mili | KW | 11/15 | 15/18.5 | 15/18.5 | 18.5/22 |
Araç Tutucu Türü | BT50 | BT50 | BT50 | BT50 | |
Çekme sapı | BT50-45 ° | BT50-45 ° | BT50-45 ° | BT50-45 ° | |
ATC kapasitesi | 24/32/40 | 24/32/40 | 30/32/40 | 30/32/40 | |
Araç Değiştirme Süresi | s | 3.5 | 3.5 | 7.5 | 8 |
maksimum araç ağırlığı | kilogram | 25 | 25 | 25 | 25 |
Aletin maksimum çapı | mm | Φ110/φ220 | Φ110/φ220 | Φ125/φ240 | Φ112/φ200 |
hava basınç | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
makine ağırlığı | kilogram | 10000 | 13500 | 20000 | 30000 |
makine genel boyutu | mm | 3800 × 2800 × 2900 | 4300 × 3150 × 3600 | 6400 × 5500 × 3820 | 7400 × 5900 × 3820 |

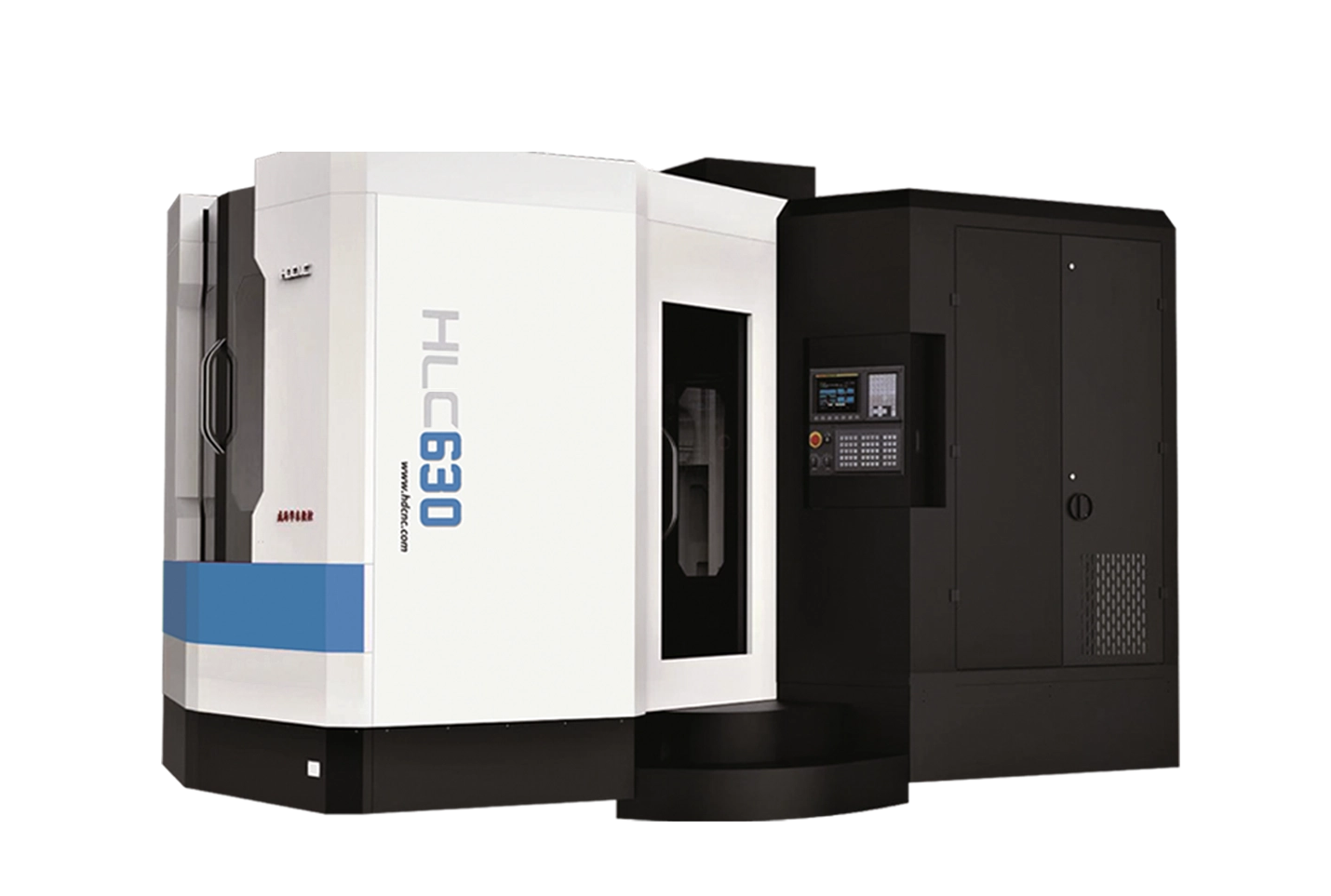

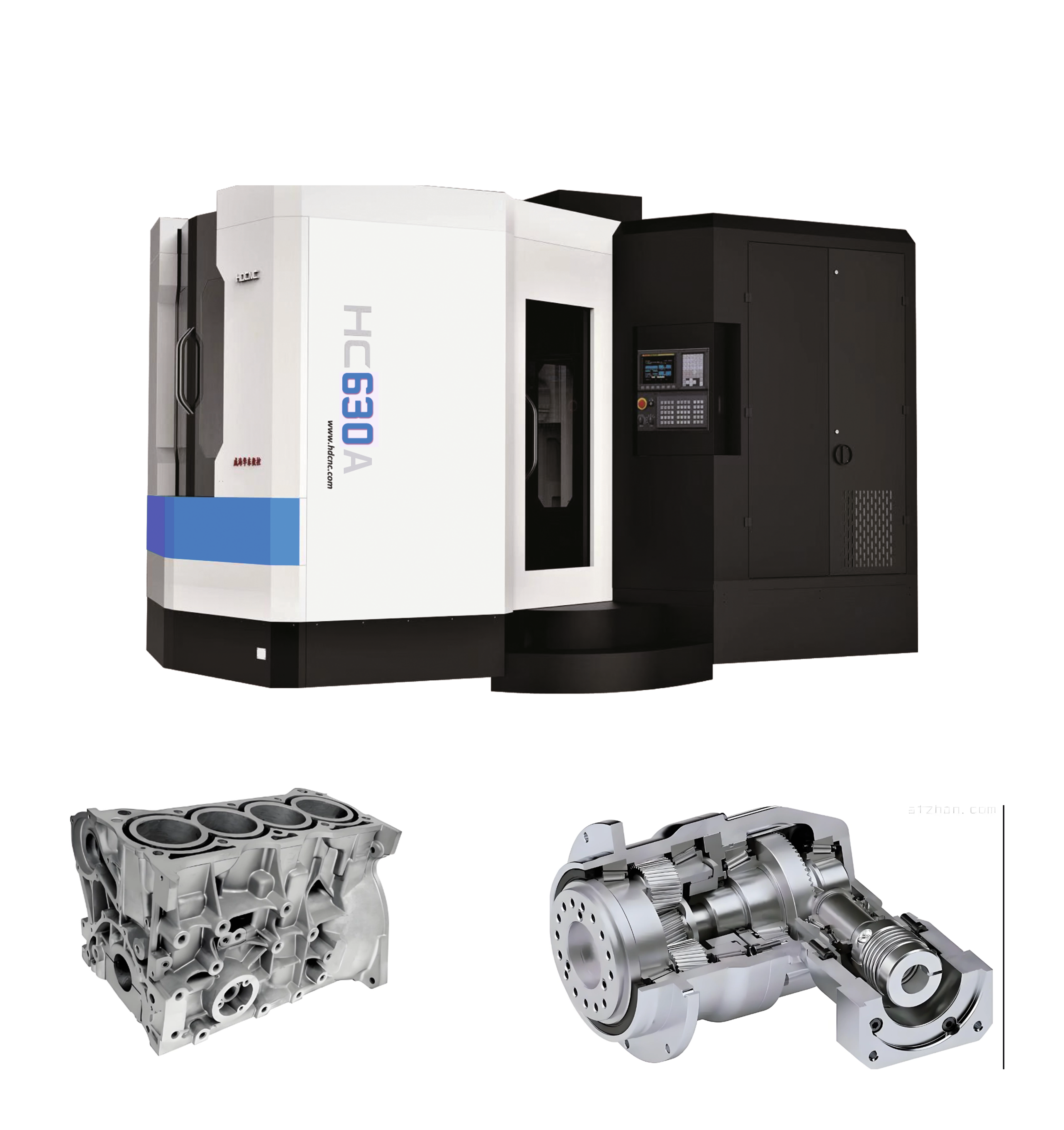

HLC series horizontal machining center as a whole continued HC500A, HC630A, HC800A hard rails lying machine tool structure,using inverted 'T 'shape structure, one-piece base, before bed one-piece structure with the base, the linear coordinate guide rail are overloaded high precision roller contour line, the high speed machine tool teed little vibration, low speed teed without crawling, can carry heavy load cutting, and has a high Hassas kararlılık ve dinamik yanıt. Makine Fanuc ve Siemens Sistemi, döner tablo, AC, Mil, Ray, vida Tayvan markalarıdır.
Sütun Kapısı Tipi Çerçeve, Çift Duvar Kutusu Tipi Mekanizma, İyi Sertlik, İş Merkezi Hattı ve Sütun İki Kılavuz Ray Merkezi Keten Aynı Düzlem, İş mili Sistemi Deformasyonu küçük, yüksek işleme doğruluğu.
Uzun Seli Kılavuz Ray Tasarımı, Güçlü Yatak Kapasitesi, Makine Genel Sertlik İyi
Yüksek hassasiyetli döner tablo uygun Tor kutusu, makine tabanı, sütun ve diğer çoklu parçalar işleme ile donatılmış bir klempleme, öğütme, sıkıcı, sondaj tamamlayabilir
