Yapısal Özellikler:

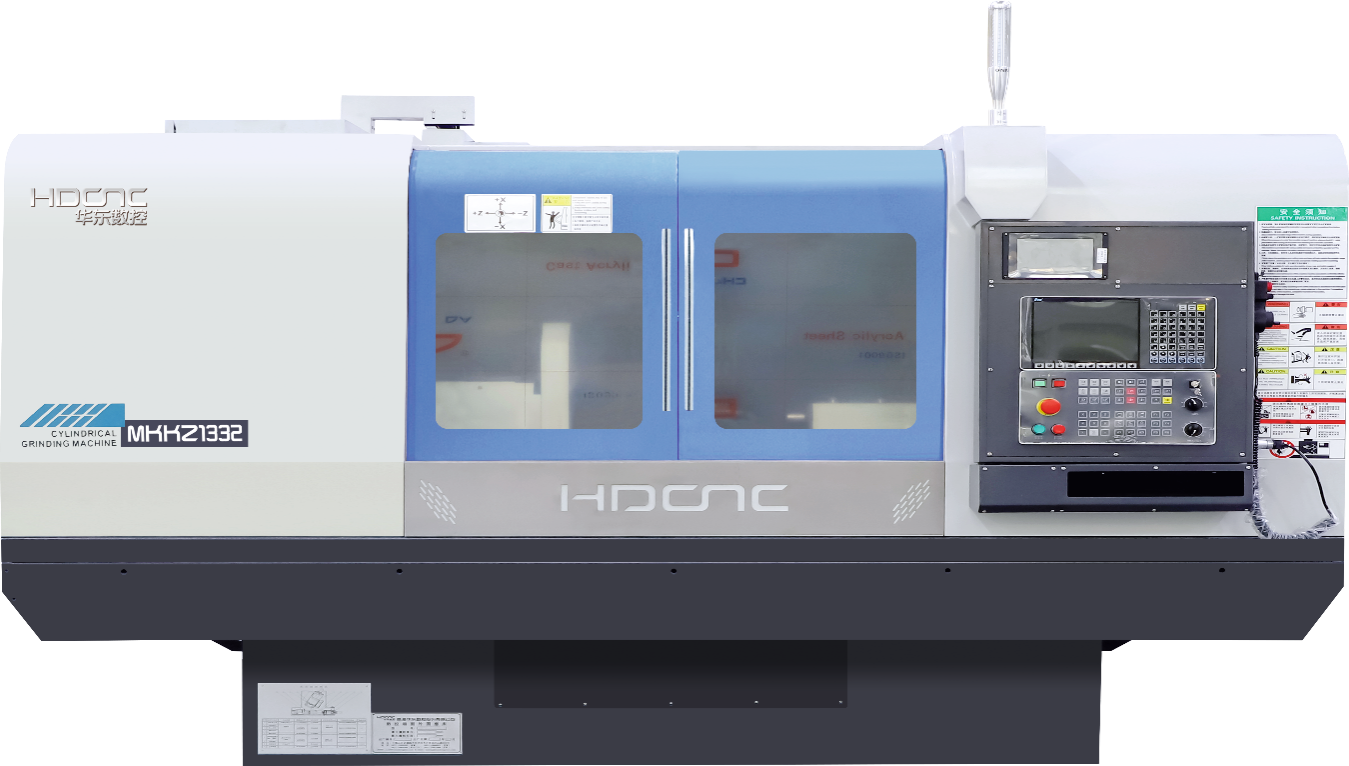

Bu makine, Siemens, Fanuc veya Huazhong CNC sisteminden seçilebilen üç eksenli iki bağlantılı CNC silindirik öğütücüdür.
Tablonun hareketi ve taşlama tekerleği çerçevesi, sırasıyla Z ekseni ve X ekseni üzerindeki AC servo motorlar tarafından tahrik edilen bilyalı vida ile tamamlanır. X ve Z ekseni bağlantısı, silindirik taşlamayı tam olarak doğrusal ve dairesel enterpolasyon gerçekleştirir.
Makul programlama yoluyla, bu makine silindirik yüzeyler ve çeşitli küçük ve orta boy parçaların konik yüzeyleri gibi tek veya kombine yüzeylerin öğütülmesini tamamlayabilir. Bu makine aşağıdaki işlevsel özelliklere sahiptir:
1 Taşlama tekerleği iş mili, tescilli hibrid hidrostatik/hidrodinamik yataklarımızı içerir, olağanüstü sertlik ve dönme doğruluğu sağlar. Periferik bir hız ≤35m/s ve φ600mm × 300mm × φ305mm'ye (maks) kadar tekerlekler ile, özellikle geniş tekerleklerle ağır hizmet tipi öğütme için optimize edilmiştir.
2 Çalışma masası ve enine besleme tahrik vidası, mükemmel iletim sertliği ve minimal geri tepme sağlayarak nicel ön gerginlik ile hassas toprak C3 dereceli bilyalı vidalar kullanır.
3 X ekseni, düşük sürtünme katsayısı ve üstün dinamik tepki sağlayarak, ön yük ayarı ile ithal Schneeberger hassas doğrusal kılavuzları kullanır.
4 Makine, özel insan-makine taşlama arayüzümüzle entegre edilmiş, kullanıcı dostu programlama ve kontrollerle birlikte güvenilir bir çalışma sağlayan ithal veya yerli CNC sistemleri ile donatılmıştır.
5 Makine, 0.01mm eksenel konumlandırma doğruluğuna ulaşarak bir uç yüz konumlandırma göstergesi ile donatılmıştır.
6 Makine, tam kapalı döngü kontrolünün 0.003 mm içinde harici silindirik doğruluğu tutarlı bir şekilde korumasını sağlayan radyal otomatik ölçüm cihazı ile donatılmıştır.

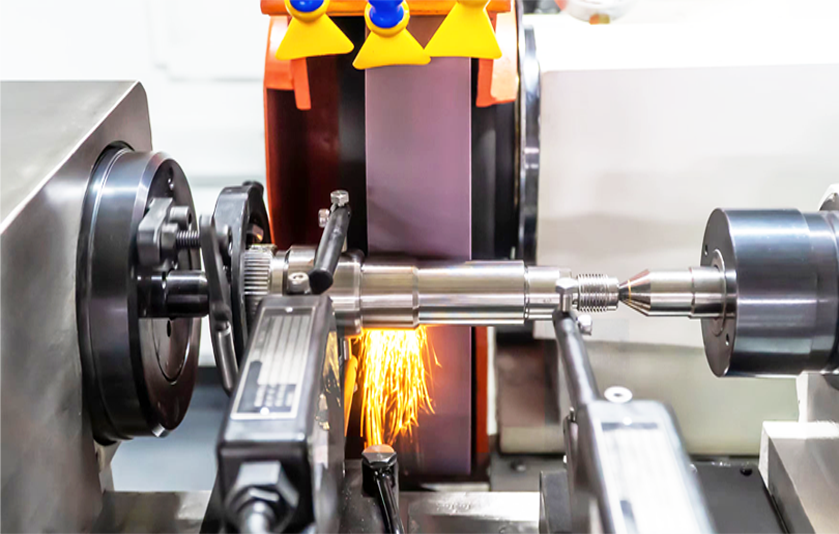

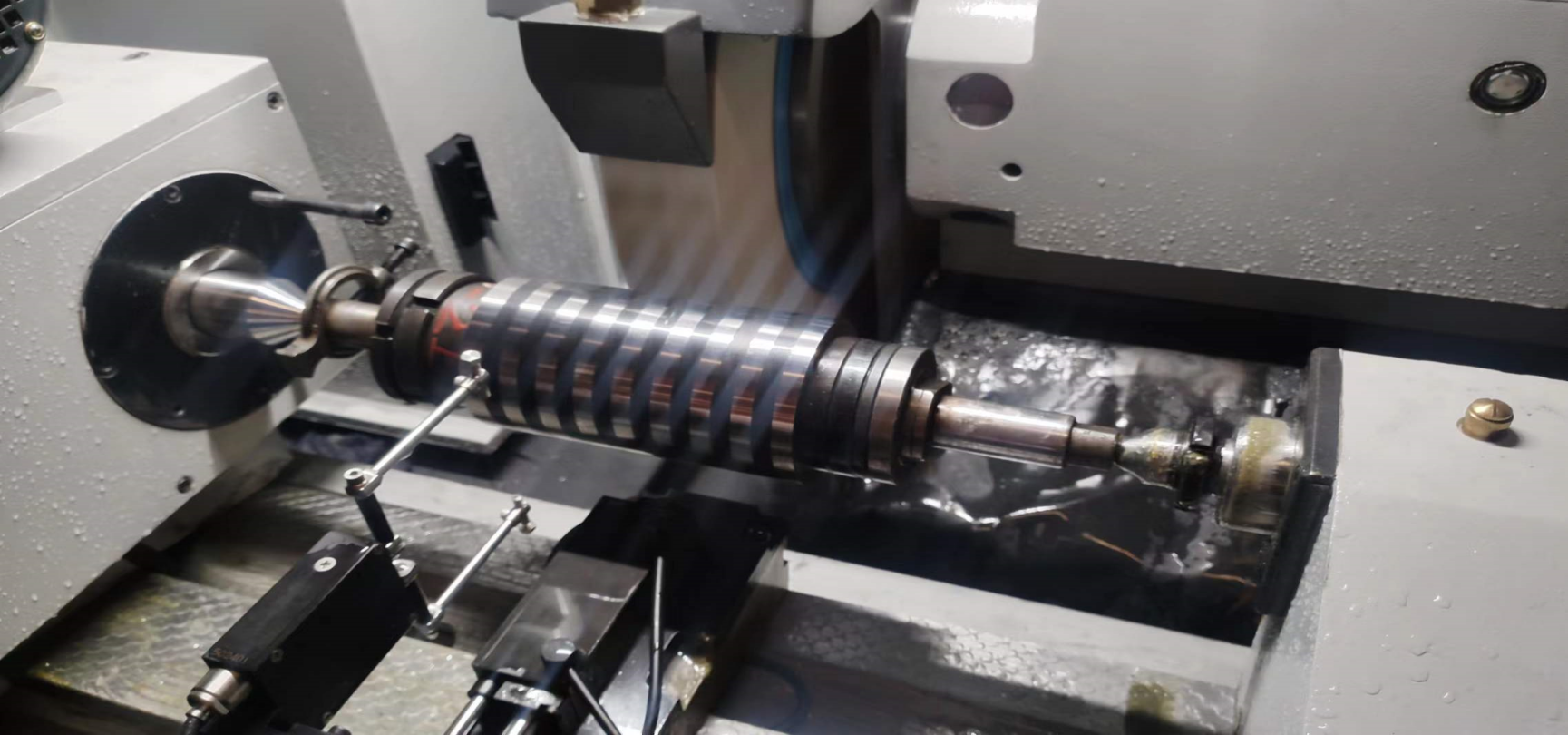

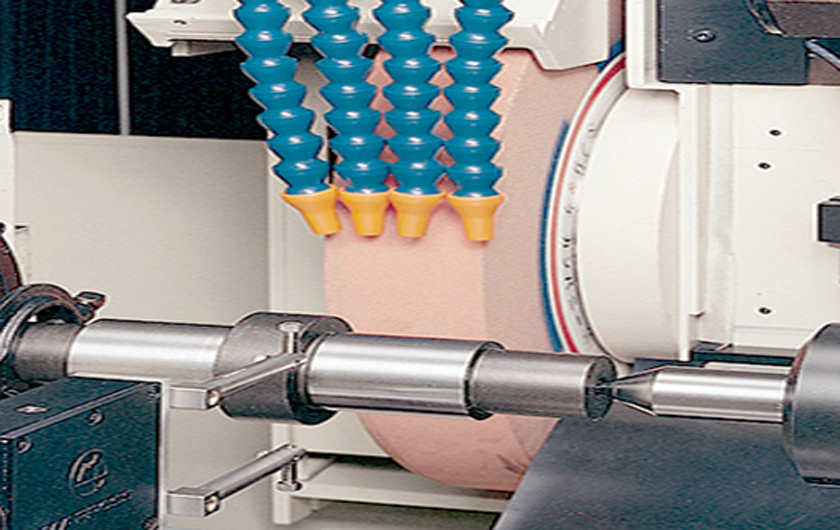

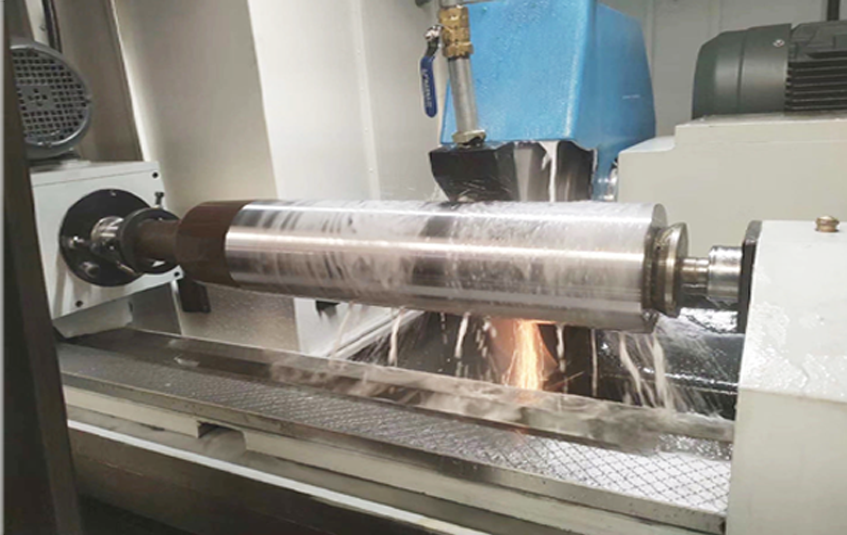

Uygulanabilir endüstriler: Motor şaftları, kauçuk silindirler, krank milleri ve benzer silindirik iş parçaları dahil olmak üzere şaft tipi bileşenlerin öğütülmesi.
Ürünün ana özellikleri
Öğe | Sayısal değer |
Merkez yüksekliği (mm) | 180 mm |
Minimum silindirik çap (mm) | 10 mm |
Maksimum silindirik çap (mm) | 320 mm |
Maksimum öğütme silindirik uzunluk (mm) | 1000 mm |
Merkez mesafesi (mm) | 1000 mm |
Maksimum yükleme kapasitesi (kg) | 50 kg |
Minimum X ekseni beslemesi (mm) | 1 mm |
X eksen sistemi çözünürlüğü (mm) | 0.1 mm |
Maksimum X ekseni besleme hızı (mm/dk) | 8000 mm/ dakika |
Minimum Z ekseni beslemesi (mm) | 1 mm |
Z ekseni sistemi çözünürlüğü (mm) | 0.1 mm |
Maksimum z ekseni besleme hızı | 8000 mm/dakika |
Başlık | Güç üst taşlama kafa tutucusu ile standart, MT5 konik. |
Püskürtme | Power Feed Trackock, MT4 konik, 30mm seyahat |
Taşlama tekerleği özellikleri | Φ600mm × 300mm × φ305mm （maks. |
Doğrusal Tekerlek Hızı (M/S) | ≤35 (m/s) |
Sistem yapılandırması | Siemens 828d (standart) |
Otomotiv endüstrisi
Gemi yapımı endüstrisi
Hidrolik endüstrisi
Yeni enerji endüstrisi
