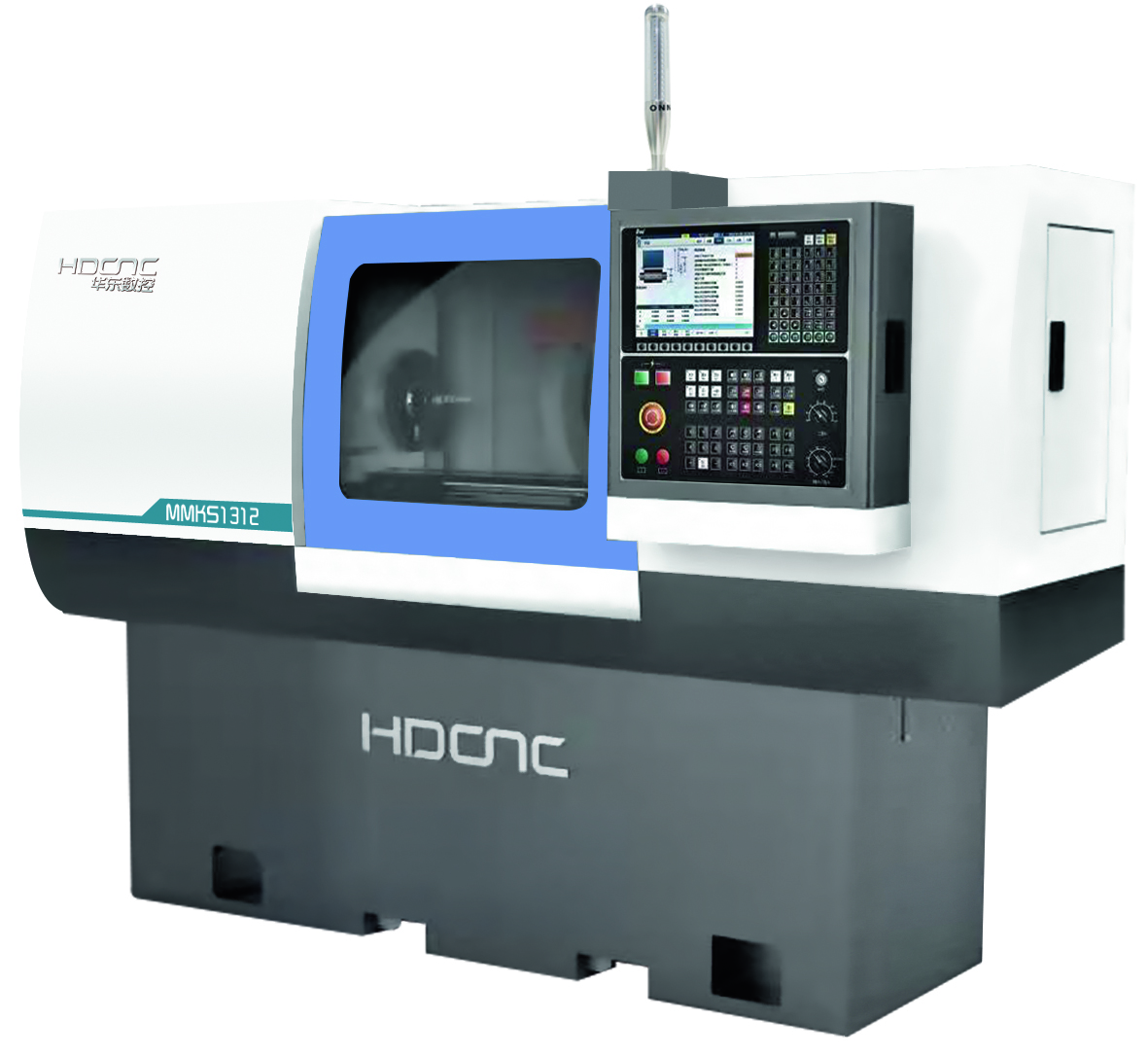

Bu makine, Siemens CNC sistemini (standart konfigürasyon) benimseyen yedi eksenli üç bağlantılı CNC süper yüksek hızlı harici silindirik öğütücüdür. En yüksek X eksenli doğrusal motor lineer hareket motorunu, W ve Z ekseni ekseni servo doğrusal hareket servo motorunu ve CI, C2 şaftının kesin kontrolünü ve frekanslı dönüşüm kontrol teknolojisinin kesin kontrolünü, eşleşen spindle ile eşleştirilmiş bir dondurulma ve CBN ile eşleştirilmiş bir şekilde elde etmek için frekans kontrol teknolojisini gerçekleştirerek üst düzey versiyon öğütücü sistemini yapılandırarak, CBN motorlu işle gerçek süreyi sağlamak için. Şaft parçalarının silindirik yüksek hızlı taşlamasını tamamlamak için çevrimiçi dinamik dengeleme cihazı, AE boş aralıklı collision karşıtı cihaz vb. Gibi kontrol cihazları/teknolojileri.
Farklı parçaların taşlama mekanizması araştırması yoluyla, en makul öğütme işlemi geliştirilmiştir. Bu makine sadece geleneksel demir metalin ultra yüksek hızlı öğütmeyi tamamlamakla kalmaz, aynı zamanda çeşitli tipik kırılgan malzemelerin ve sert malzemelerin dış yüzeyinin ultra yüksek hızlı öğütmeyi tamamlayabilir. Makine aşağıdaki işlevsel özelliklere sahiptir:
1. Tekerlek başı iğ, yüksek sertlik ve döner doğrulukla kendi gelişmiş ultra yüksek hızlı motorlu iş mili yapısını benimser. Taşlama tekerleği doğrusal hızı 120m/s'ye eşit veya eşittir (standart konfigürasyon, maksimum isteğe bağlı 150m/s).
2, masa ve çapraz besleme tahrik vidası, ithal edilmiş ünlü marka taşlama C3 sınıfı bilyalı vidayı ve nicel ön germe, iyi iletim sertliği, küçük ters hava strokunu benimser.
3. X ekseni, şanzıman sisteminin yüksek sertlik, düşük sürtünme katsayısını ve iyi dinamik tepkisini sağlamak için doğrusal motor doğrudan sürüşü ve statik kılavuz benimser.
4, Workhead Sıfır ve Servo Drive teknolojisini benimser, tüm makine servo tahrik teknolojisini benimser, CBN öğütme tekerleğini kullanan CBN öğütme tekerleği, CBN öğütme çarkının çevrimiçi dinamik dengeleme teknolojisini kullanarak, AE Sonar Boşluk Arayüzü'nü veya diğer ana akım teknolojisini kullanan, saklı olarak korunma, sağlayarak, korunma teknolojisini kullanır, sağlayarak kullanır. Esneklik daha güçlü.
5, CNC sisteminin üst düzey öğütme makinesi versiyonunun kullanımı, kurumsal kendi kendini geliştiren insan-makine taşlama arayüzü, güvenilir çalışma, uygun çalışma, programlama.
6, eksenel konumlandırma ölçer, eksenel konumlandırma doğruluğu 0.01mm ile donatılmıştır.
7. Tam kapalı döngü otomatik kontrolünü gerçekleştirmek için radyal otomatik ölçüm cihazı ile donatılmış, dış dairenin hassasiyeti 0,003 mm'nin altında sabittir.
Geleneksel ve özel endüstrilerdeki şaft parçalarının yüksek hızlı öğütülmesi için uygun olan tipik endüstriler ve malzemeler için ultra yüksek hızlı öğütme işlemi desteği sağlayabiliriz.
İsteğe Bağlı Aksesuarlar Standart Aksesuarlar
Su Kulesi Tip Çok Aşamalı Filtre Su Tankı, Köprü Plakası, Makine Tesviye Kama, Tahrik Köpek (Ø50 ~ Ø75, 1 parça), CBN öğütme tekerleği (120m/s, 1 parça), CBN öğütme tekerleği, iğ yağı tankı, çimentolu taşlama ucu (Morse #4, Morse #5 1 parça taşlama çarkı, Mors #5 1 parça öğütme tekerleği), öğütme her biri), öğütme her biri), öğütme her biri)
Yağ soğutma makinesi
Soğutma suyu sıcaklığı
Elektrikli Mil Giyim
Elektrikli dolap kliması
Uç Yüz Bulucu
Çevrimiçi Dış Çap Gösterge (Ø8 ~ Ø130)
Çap gösterge hidrolik istasyonu
Sis Emilim Cihazı
Taşlama tekerleğinin çevrimiçi dinamik dengesi
AE Boş Aralık Çağlık Karşıtı Sistemi
Elmas kalem
Özel fikstürler ve ölçüm aracı
