Yapısal Karakteristik :

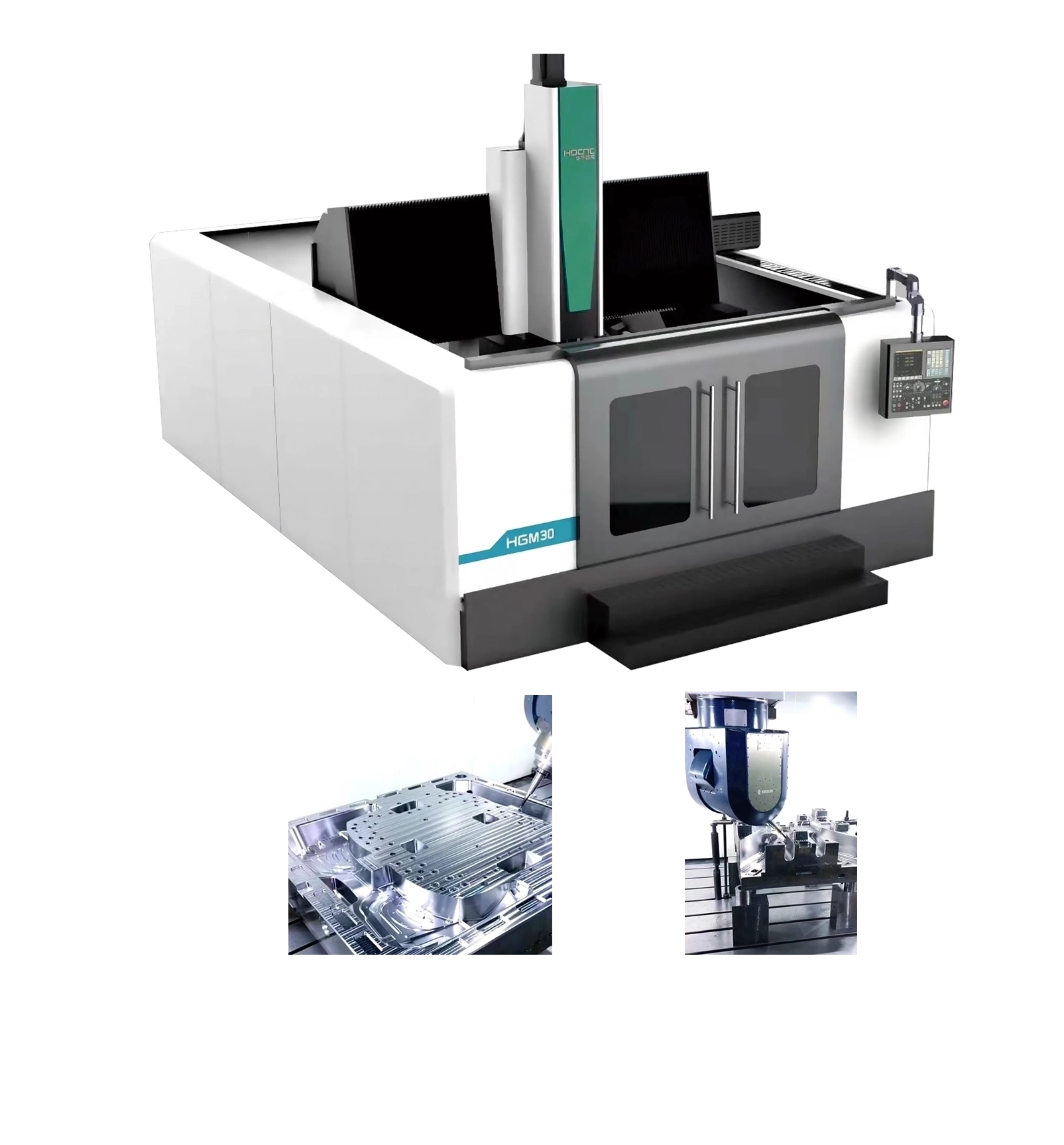

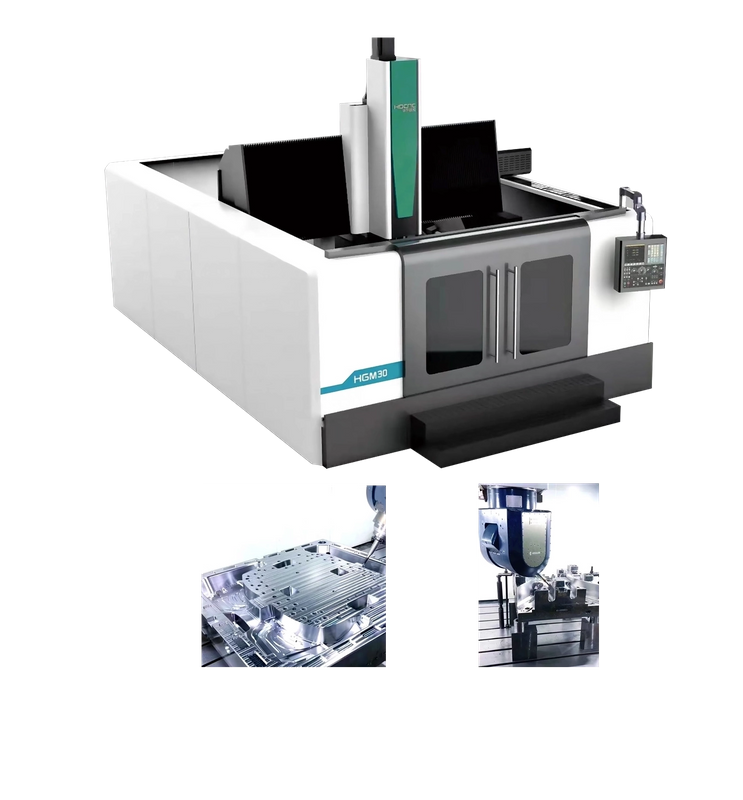

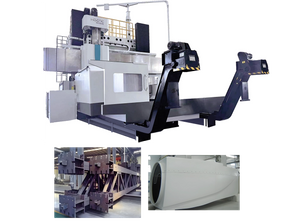

Genel vinç yapısı, en yüksek yapısal sertlik ve yüksek dinamik performansı sağlayan x eksenli seyahat, müşteri gereksinimlerine göre özelleştirilebilir。
X ekseni, raf ve pinyon, çift servo motorlar ve ölçeğin senkronize kontrolü ile yönlendirilir, bu da işleme konturunun hassasiyetini etkili bir şekilde sağlar.
X ve Y ekseni, sabit rayın ağır kesme performansını doğrusal kılavuzun hızlı hareketi ile birleştiren ultra yüksek sertlikli silindir tipi doğrusal kılavuzları benimser.
Z ekseni, en iyi kesme performansını sağlamak için yüksek sertlikli kutu tipi RAM yapısına sahip 4 doğrusal kılavuzla tasarlanmıştır.

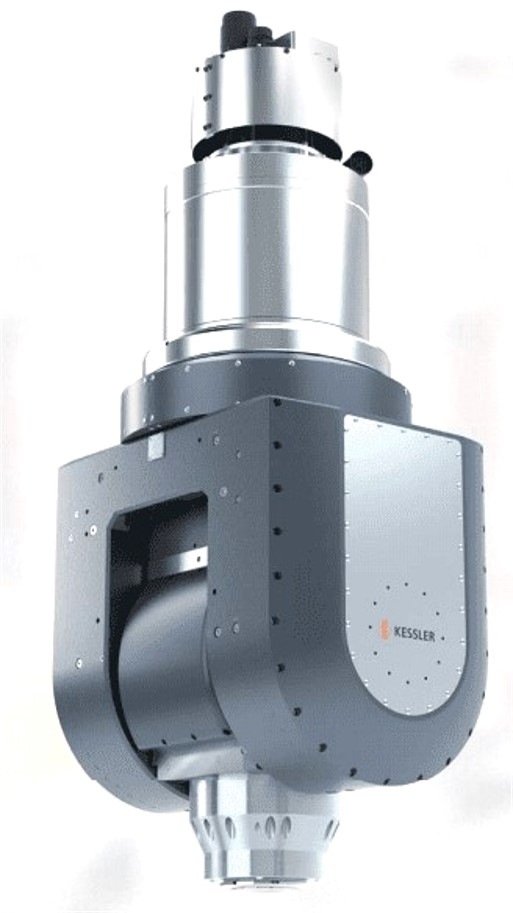

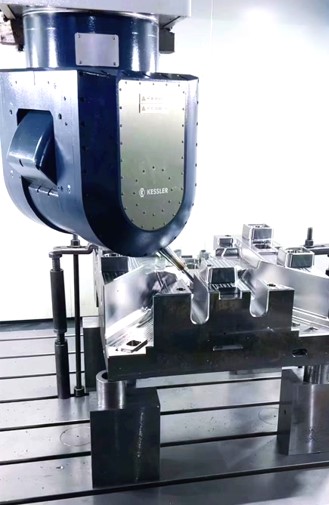

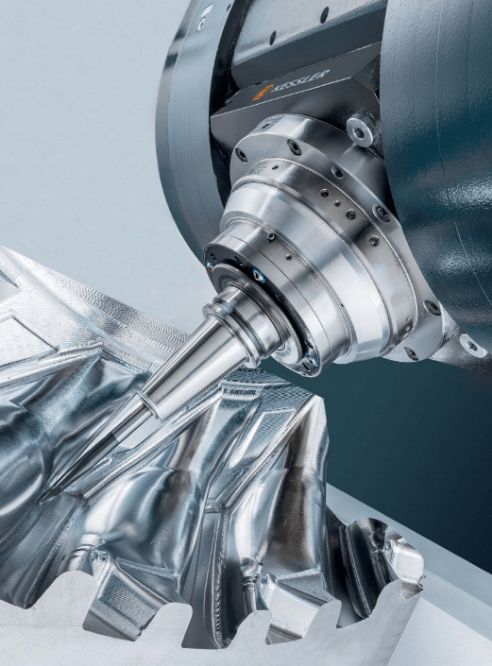

Kararlı ve güvenilir yüksek hassasiyetli çift sarkaç kafasını benimseyen, son derece yüksek kaplama ve hassas gereksinimlerle iş parçalarını işleyebilir.
Sistem, karmaşık işleme görevlerinin kontrolü için uygun olan uluslararası gelişmiş 5 eksenli ve 5-bağlantılı CNC sistemini seçer. RTCP işlevi, alet ucunun yönünü programlanan kontur yörüngesini otomatik olarak takip ederek iş parçası işleme kalitesini geliştirir.
Teknik Parametreler:
Öğe | Birim | HGM30 | HGM40 | HGM50 |
Portal genişliği | mm | 3950 | 4950 | 5950 |
Masa genişliği | mm | 3000 | 4000 | 5000 |
Masa uzunluğu | mm | 2000n (n≥2) | 2000n (n≥2) | 2000n (n≥2) |
X ekseni seyahati | mm | 2000n+200 | 2000n+200 | 2000n+200 |
Y ekseni seyahati | mm | 3150 | 4150 | 5150 |
Z eksenli seyahat | mm | 1250 | 1250 | 1250 |
A eksenli seyahat | mm | ± 110 ° | ± 110 ° | ± 110 ° |
C ekseni seyahati | mm | ± 360 ° | ± 360 ° | ± 360 ° |
Masadan iş mili yüzüne maksimum mesafe | mm | 50-1300 | 50-1300 | 50-1300 |
Yükleme kapasitesi | T/M2 | 5 | 5 | 5 |
T -slot spesifikasyonu (genişlik x aralığı - enine) | 28 × 250 | 28 × 250 | 28 × 250 | |
Maksimum kesme hızı x/y/z | m/dk | 12/12/12 | 10/10/10 | 10/10/10 |
Hızlı Travers Hızı X/Y/Z | m/dk | 12/15/15 | 10/10/12 | 10/10/12 |
Maksimum Mil Hızı | rpm | 18000 | 10000 | 18000 |
İş mili gücü (sürekli/30 dakika) | KW | 30 | 54 | 54 |
Mili torku | NM | 72 | 200 | 200 |
Mil Konik Deliği | mm | HSK-A63 | HSK-A100 | HSK-A100 |
Araç dergisi kapasitesi | 16/20/24 | 16/20/24 | 16/20/24 | |
Maksimum takım çapı (tam/boş) | mm | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
Maksimum araç uzunluğu | mm | 350 | 350 | 350 |
Maksimum araç ağırlığı | kilogram | 20 | 20 | 20 |
Hassasiyet (Uygulama Standardı GB/T17421.2-2000) | ||||
Konumlandırma Doğruluğu X/Y/Z | mm | 0.015/1000 | 0.015/1000 | 0.015/1000 |
Tekrarlanabilir Konumlandırma Doğruluğu X/Y/Z | mm | 0.025/0.015/0.012 | 0.025/0.015/0.012 | 0.025/0.015/0.012 |
Konumlandırma doğruluğu klima | ' | 8 | 8 | 8 |
Tekrarlanabilir konumlandırma klima | ' | 4 | 4 | 4 |
Sistem yapılandırması | ||||
CNC Sistemi | SinumeriK One/Heidenhain |

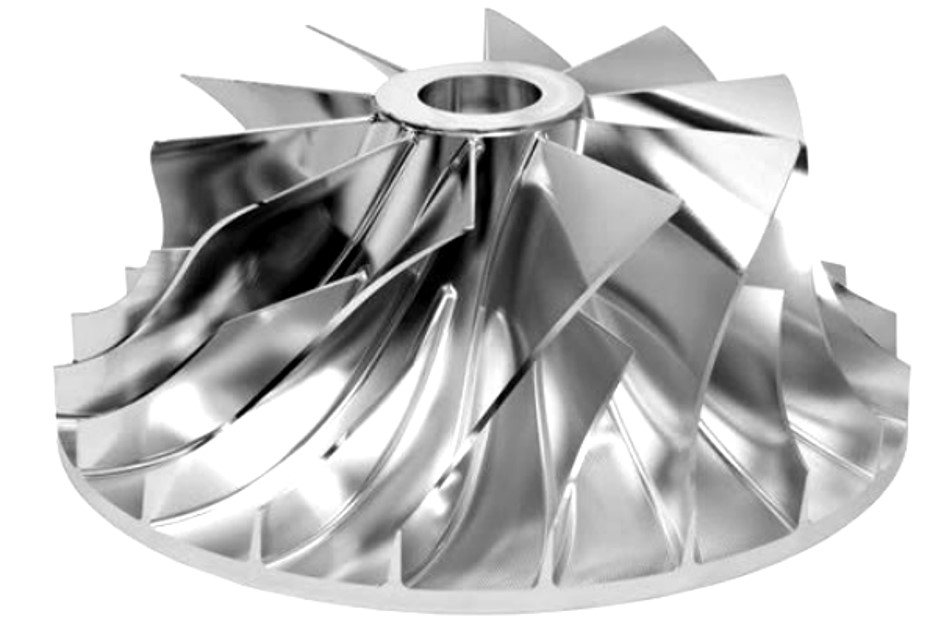

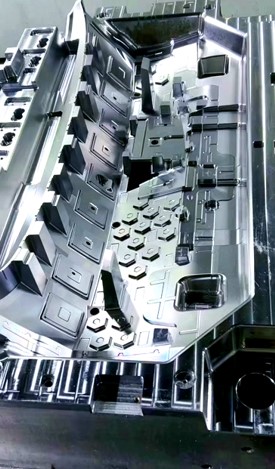

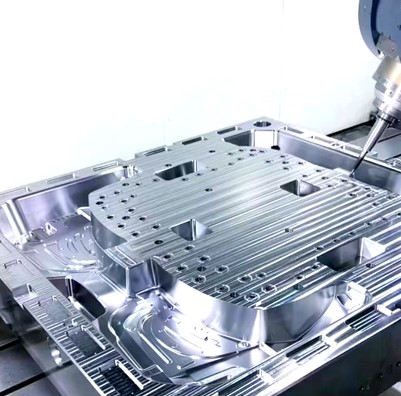

Uygulama Kapsamı
