| Miktar： | |
|---|---|
Özellikler

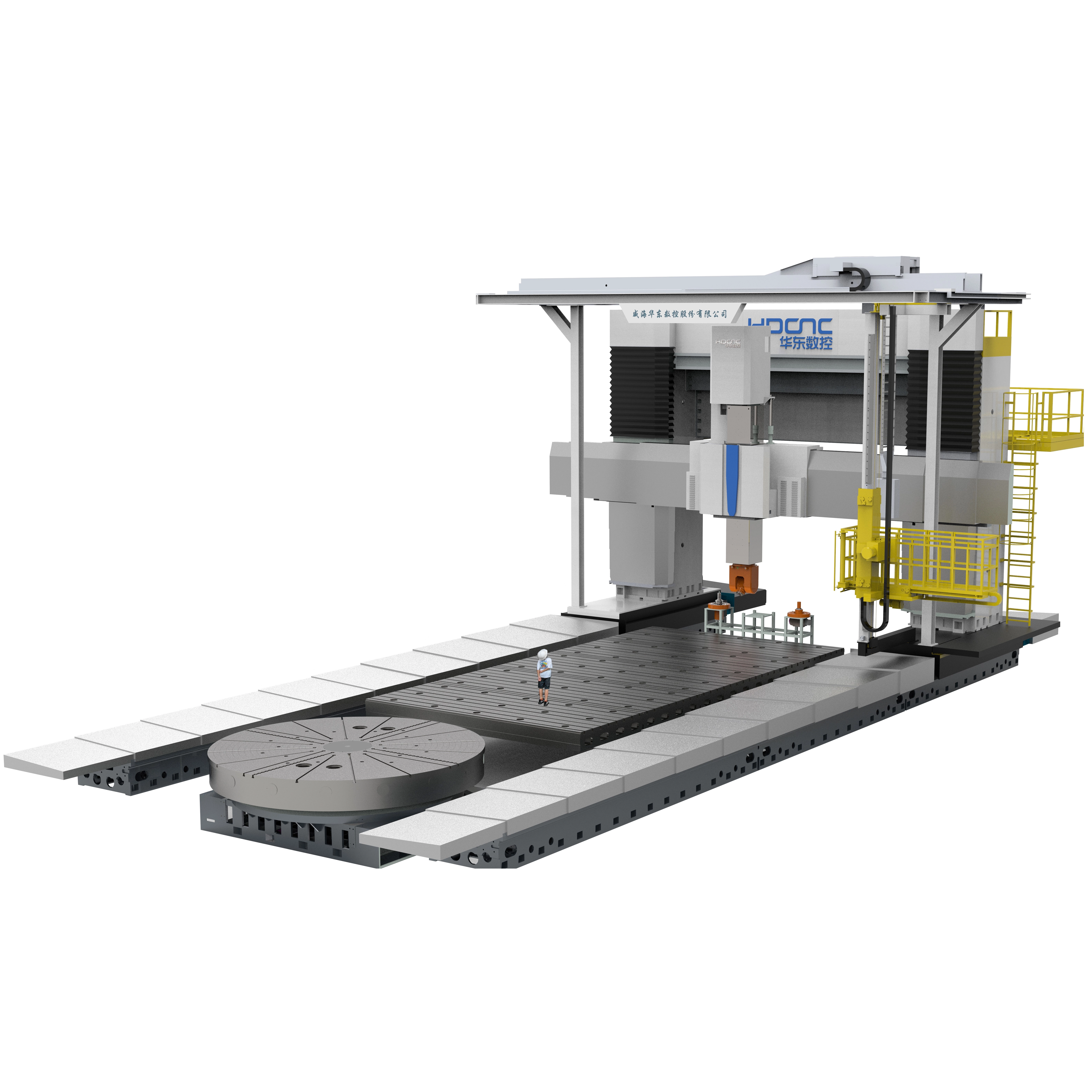

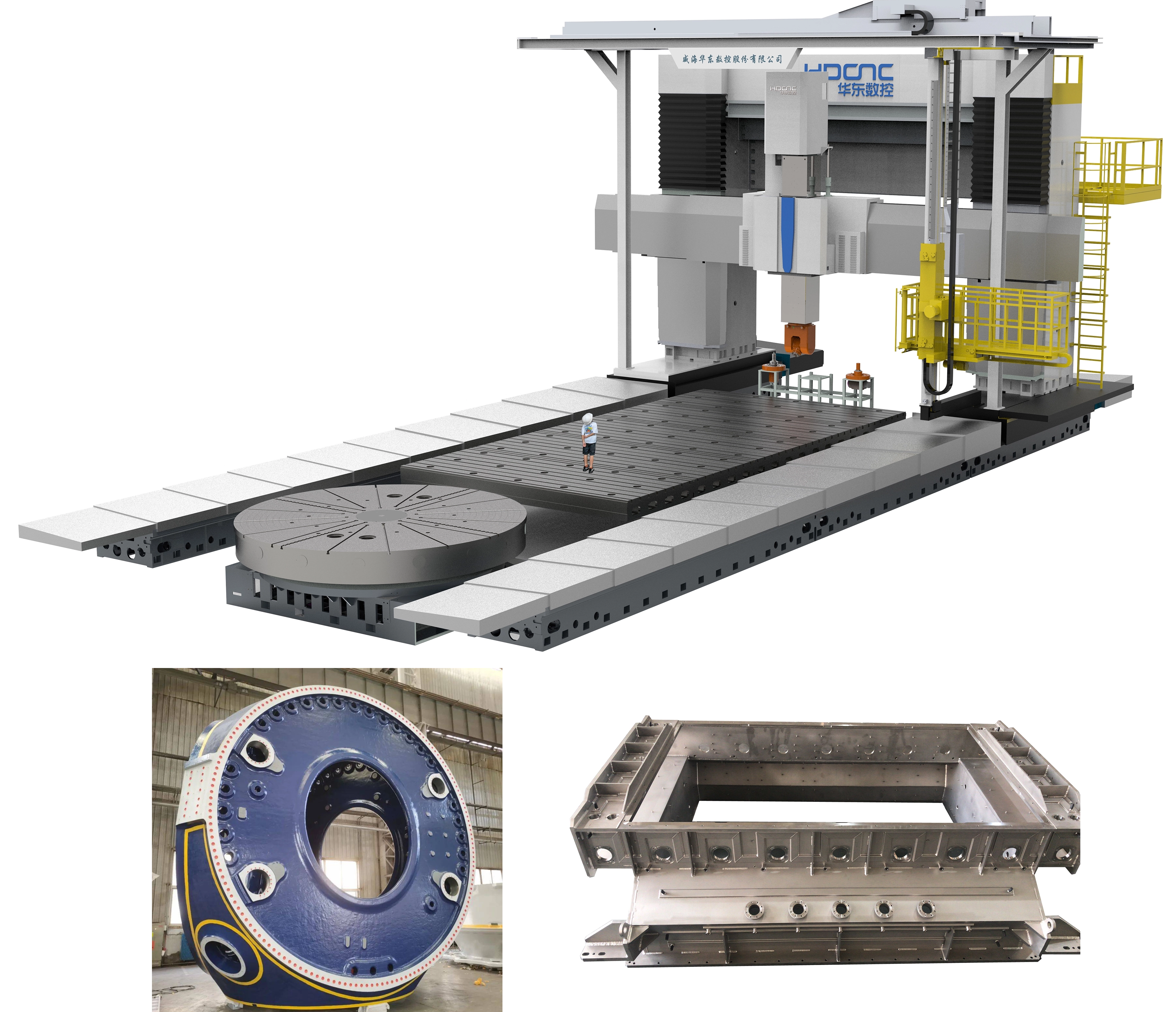

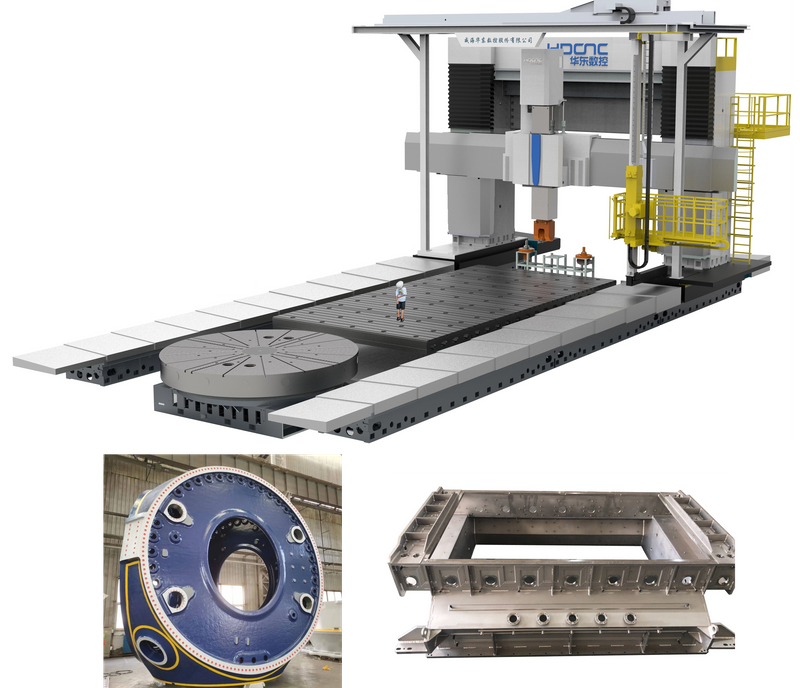

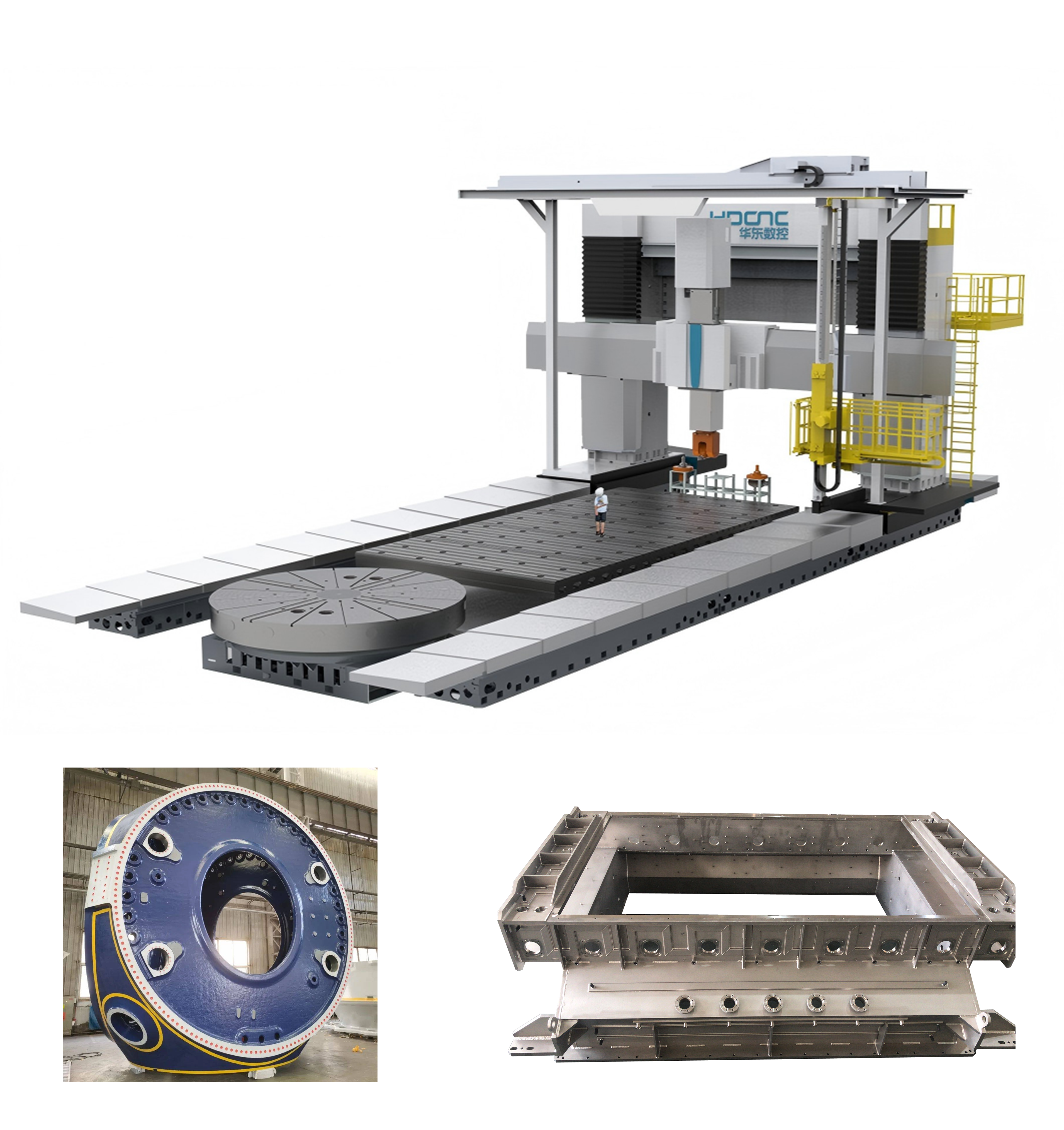

Makine yapısı düzeni gelişmiş ve makul, güzel bir görünümdür. Boylamsal GuidEadopts, yüksek hareket hassasiyetine sahip büyük boyutlu doğrusal haddeleme kılavuzunu. Yatay kılavuz ray, boşaltma cihazına sahip olarak kapıcı ve yatay kademeli kayan kılavuz ray yapısını benimser; Kaldırma kılavuzu raiadopts büyük tolerans yapısı; Vakfın büyük yapısı büyüktür ve düzen takviye plakası; Makine iyi bir sertliğe, stabiliteye ve taşıma kapasitesine sahiptir. Frezeleme, sondaj ve diğer süreçler, yüksek derecede otomasyon. Havacılık, kalıp, Shipautomobile ve diğer büyük ve orta boy karmaşık parça üretim alanları için geçerlidir.
Teknik parametreler
Model Proje | Xkw2842 | Xkw2850 | Xkw2863 | |
İşleme aralığı | ||||
Etkili genişliği Taşıma mm | 4200 | 5000 | 6300 | |
X eksen seyahat mm | 10800/12800/14800/16800/18800/20800 | |||
Y eksenli seyahat | 5000 | 5800 | 7100 | |
Z eksenli seyahat | 1250/1500 | 1500/2000 | ||
W-ekseni seyahati | 2250/3250 | 2250/3250 | 4000 | |
İş mili uç yüzünden çalışma masasına olan mesafe Yüzey mm | 200-3000/4000 | 200-5000 | ||
Deneme | ||||
Çalışma yüzeyi boyutu (genişlik × uzunluk) mm | 3000× 10000/12000/14000/16000/18000/20000 | 4000× 10000/12000/14000/16000/18000/20000 | 5000× 10000/12000/14000/16000/18000/20000 | |
Çalışma Müdürü Yük Rulman T/ ㎡ | 15T/ ㎡ | |||
Çalışma Müdürü T slotu (Boyut × Aralık ） | 36× 250 | |||
İş mili | ||||
RAM formu/kesitsel boyutlar
| Kare Slayt Yastığı 500 × 500 | Kare Slayt Yastığı 610 × 610 | ||
İş mili maksimum hız rpm | 4000/3500 | 2000/1500 | ||
Mil Power KW | 44/54 | 44/54 (51/68.4) | ||
Max Mil Torku （Sürekli/30 dakika） NM | 1825/2242 | 1825/2242 （3250/4358） | ||
Mil Sürücü Formu | Kendi kendine yapılan şanzıman + iki vitesli şanzıman | |||
Mil Konik Deliği | BT50 | |||
Araç Dergisi （Seçenekler） | ||||
Araç dergisi kapasitesi t | 24/32/40/60 | |||
Maksimum alet çapı （Tam/boş） mm | Φ125/230 | |||
Maksimum araç uzunluğu mm | 350 | |||
Maksimum araç uzunluğu kg | 25 | |||
Diğer | ||||
Toplam Güç Kaynağı KVA | 120 | 120 | 140 | |
Makine Ağırlığı （Kepçe platformu dahil） t | 125/140/155/170/185/200 | 130/150/170/190/210/230 | 160/180/200/220/240/260 | |
Takım tezgahı boyutları | 18000/20000/22000/24000/26000/28000 × 9000 × 8800 | 18000/20000/22000/24000/26000/28000 × 10000 × 8800 | 18000/20000/22000/24000/26000/28000 × 11500 × 1000 | |
（L × W × H） mm | ||||
CNC Kontrolü | Siemens 828d/fanuc 31i-mf | Siemens 828d/fanuc 31i-mf | Siemens 828d/fanuc 31i-mf | |
