Özellikler

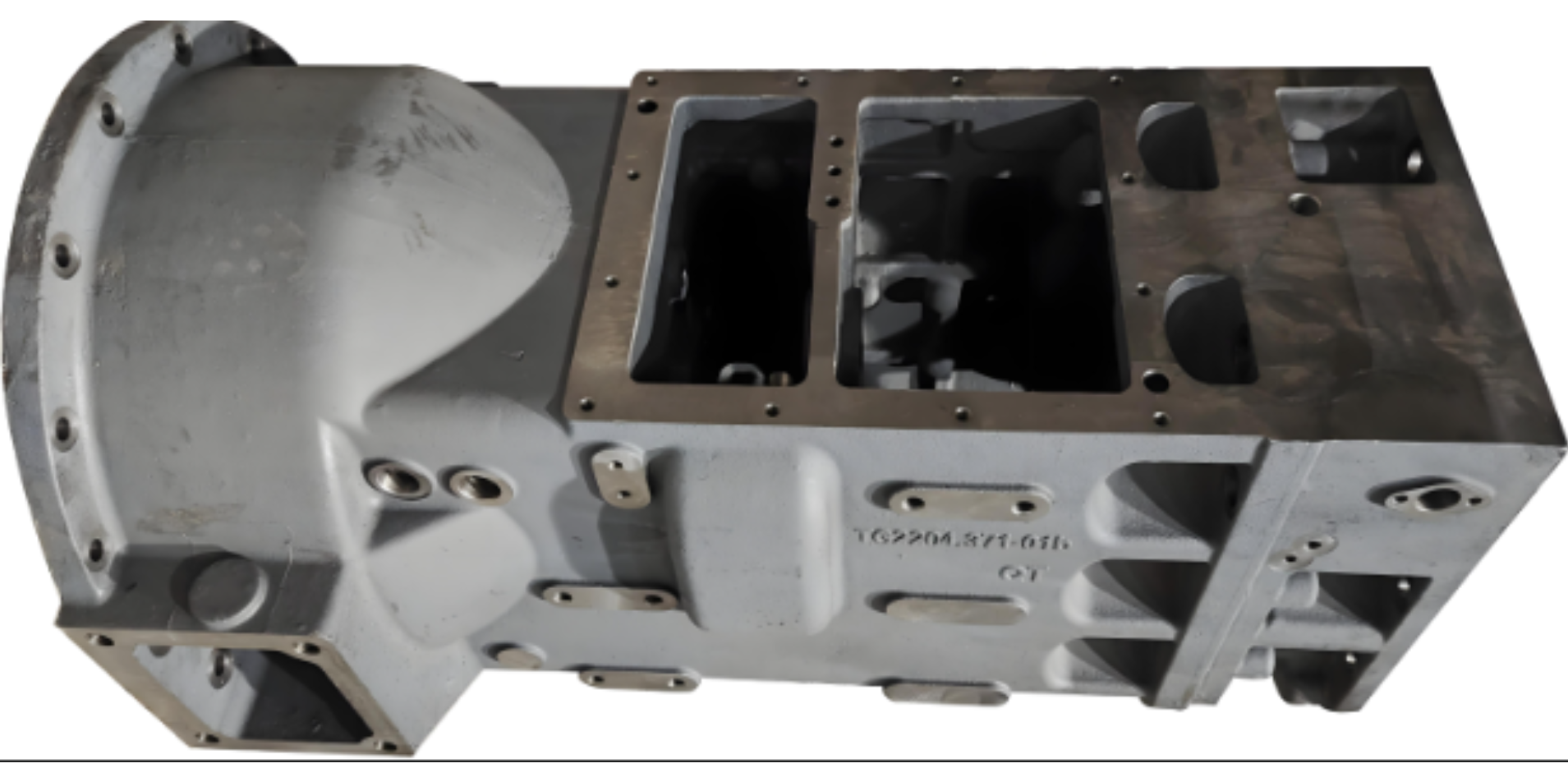

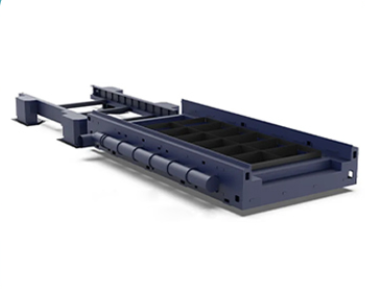

• Makine, yüksek rijit kariçesi çerçeve yapısını benimser ve önemli kısımlar reçine kum dökümleridir ve iki yapay yaşlanma tedavisi ile yeterli statik ve dinamik sertliğe sahiptir ve

İyi hassasiyetli tutma. 9165A9267BAAC543A6E33087A8470AA

• Makinenin her üç shatt'ı da yüksek hassasiyetli çift fındık ön sıkıcı bilyalı vidayı benimser ve ön-

Germe, sertlik sürüş güçlüdür, hassasiyet kararlı ve güvenilirdir.

• X/Y ekseni ağır hizmet tipi doğrusal kılavuz ray (top top) yapısını benimser, z ekseni dikdörtgen benimser

Sabit ray yapısı ve Z ekseni, küçük bir diazo sıvı denge silindiri ile donatılmıştır.

Hareket ataleti ve zevk tepki hızı.

• Makine Mil Tayvan Yüksek Sert Mil Birimi, Uzun Servis Ömrü, Yüksek Güvenilirlik, Seçebilir

Dişli kafa sürücüsü veya iş mili motoru doğrudan tahrik yapısı.

Doğrudan bağlantılı şanzıman kafası iş mili sürücüsü ile iş mili sürücüsü

Mil Sürücü Türü

Yatay Işın Doğrusal Kılavuz Yol Dikey Ortogonal Düzen Doğrusal Kılavuz Kurulum

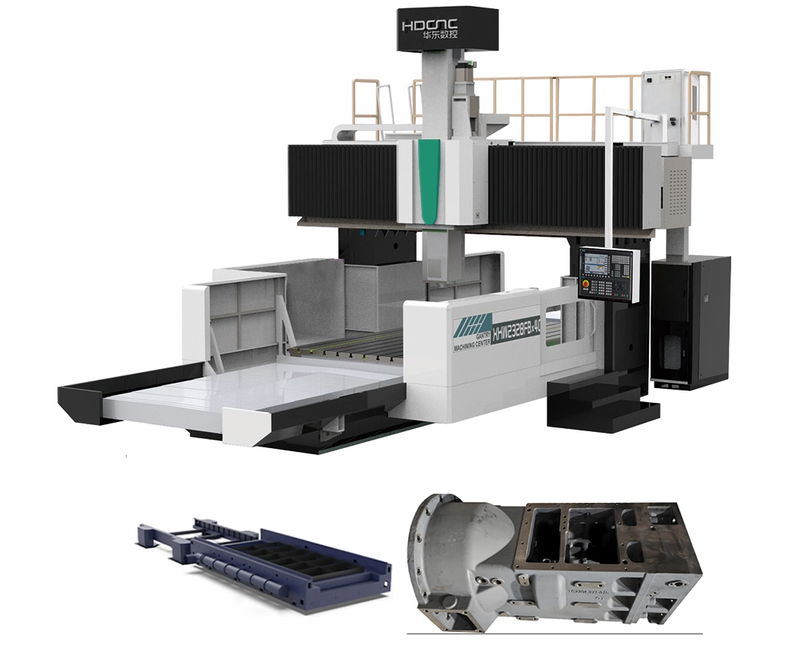

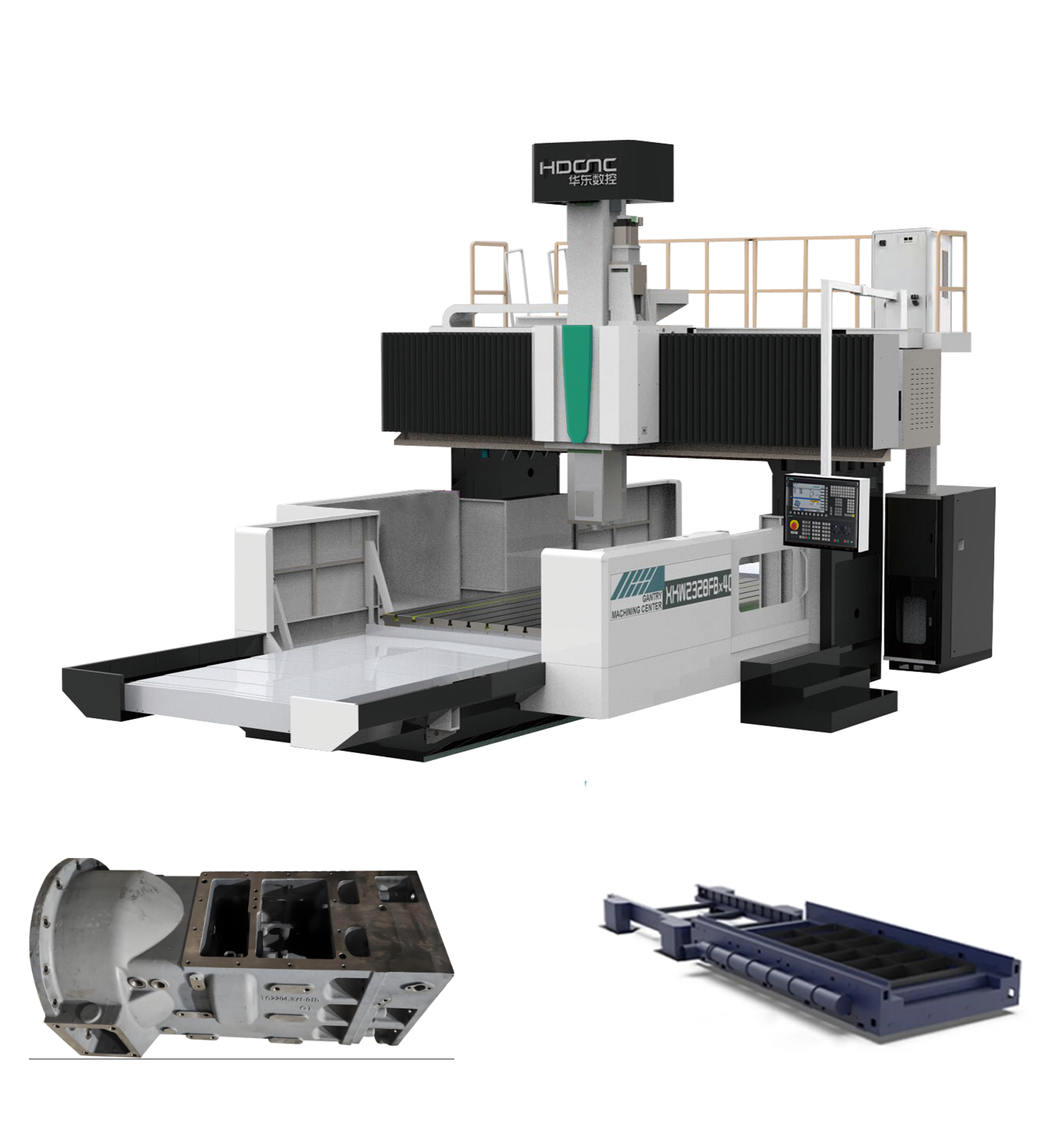

XKW23 Serisi İsteğe Bağlı Freze Kafası

Öğe	Xkw2350ft × 80	Xkw2350ft × 100	Xkw2350ft × 120	Xkw2350ft × 140	Xkw2350ft × 160	Xkw2328b × 30 Xkw2328fb × 30
Etkili portal genişliği	5000	5000	5000	5000	5000	2800
X eksen vuruşu	8300	10300	12500	14500	16500	3200
Y ekseni stoke	5600	5600	5600	5600	5600	3000
Z eksenli stoke	1500	1500	1500	1500	1500	1000/1250
Mil uçtan çalışma yüzeyine mesafe	250 ~ 1750	250 ~ 1750	250 ~ 1750	250 ~ 1750	250 ~ 1750	190 ~ 1190/250 ~ 1250
Tablo Boyutu （W*L）	3500*8000	3500*10000	3500*12000	3500*1400	3500*16000	2000*3000
Tablo Yükleme Ağırlığı	40T	50t	60T	70T	80T	12t
Tişört	13-36*250	36*250	36*250	36*250	36*250	13-22*150
RAM Bölüm Boyutu	450*450	450*450	450*450	450*450	450*450	T-Tip
Max Mil Hızı	3500rpm	3500rpm	3500rpm	3500rpm	3500rpm	6000/4000rpm
İş mili	30/36	30/36 （37）	30/36 （37）	30/36 （37）	30/36 （37）	22/26
Mil Sürücü Modu	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman	Doğrudan bağlantı/dişli kafası
Mili konik	BT50	BT50	BT50	BT50	BT50	BT50
Takım depolama kapasitesi t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Toplam güç kaynağı kapaktiy	100	100	100	100	100	60
Makine boyutu	2200090007500	2600090007500	3000090006200	3400090006200	3700090006200	900070006200
CNC Sistemi	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Öğe	Xkw2328b × 40 Xkw2328fb × 40	Xkw2328b × 60 Xkw2328fb × 60	Xkw2316a × 20	Xkw2317m*20	Xkw2316a × 30	Xkw2316a × 40
Etkili portal genişliği	2800	2800	1600	1720	1600	1600
X eksen vuruşu	4200	6200	2000	2200	3000	4200
Y ekseni stoke	3000	3000	1900	1700	1900	1900
Z eksenli stoke	1000/1250	1000/1250	800	850	800	800
Mil uçtan çalışma yüzeyine mesafe	190 ~ 1190/250 ~ 1250	190 ~ 1190/250 ~ 1250	250 ~ 1050/190-990	340 ~ 1190	250 ~ 1050/190-990	250 ~ 1050/190-990
Tablo Boyutu （W*L）	2000*3000	2000*4000	1300*2000	1500*2200	1300*3000	1300*4000
Tablo Yükleme Ağırlığı	12t	16t	4t	4t	5t	6t
Tişört	13-22*150	13-22*150	7-22 × 170	22 × 150	7-22 × 170	7-22 × 170
RAM Bölüm Boyutu	T-Tip	T-Tip	T şeklinde kılavuz rayı	T şeklinde kılavuz ray/kare slayt	T şeklinde kılavuz rayı	T şeklinde kılavuz rayı
Max Mil Hızı	6000/4000rpm	6000/4000rpm	6000rpm	6000rpm （1 ： 1/1 ： 1.5）	6000rpm	6000rpm
İş mili	22/26	22/26	15/18.5	15/18.5	15/18.5	15/18.5
Mil Sürücü Modu	Doğrudan bağlantı/dişli kafası	Doğrudan bağlantı/dişli kafası	Doğrudan bağlantı/dişli kafası	Senkron Kemer/BF kutusu/dişli kafası	Doğrudan bağlantı/dişli kafası	Doğrudan bağlantı/dişli kafası
Mili konik	BT50	BT50	BT50	BT50	BT50	BT50
Takım depolama kapasitesi t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Toplam güç kaynağı kapaktiy	60	60	50	50	50	50
Makine boyutu	1100070006200	1500070006200	6500 × 5500 × 4500	6500 × 5800 × 4500	8500 × 5500 × 4500	10500 × 5500 × 4500
CNC Sistemi	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Öğe	Xkw2322m*30	Xkw2325m*40	Xkw232440 Xkw2332ft40	Xkw2332fa40 Xkw2332ft40	Xkw2332fa60 Xkw2332ft60	Xkw2332fa × 80 Xkw2332ft × 80	Xkw2337fa × 60 Xkw2337ft × 60
Etkili portal genişliği	2200	2520	2400	3200	3200	3200	3700
X eksen vuruşu	3000	4200	4200	4200	6200	8300	6200
Y ekseni stoke	2200 (2400)	2520	2600	3400	3400	3400	3900
Z eksenli stoke	1000	1000	1000	1250/1500	1250/1500	1250/1500	1250/1500
Mil uçtan çalışma yüzeyine mesafe	150 ~ 1150	175 ~ 1175	250 ~ 1250	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750
Tablo Boyutu （W*L）	2000*3000	2000*4200	2000*4000	2500*4000	2500 × 6000	2500 × 8000	3000 × 6000
Tablo Yükleme Ağırlığı	9t	12t	16t	20t	24t	28T	24t
Tişört	11-22 × 175	11-22 × 175	13-22*150	13-22*150	13-22*150	12-28 × 200	11-36 × 250
RAM Bölüm Boyutu	T şeklinde kılavuz ray/kare slayt	T şeklinde kılavuz ray/kare slayt	T şeklinde kılavuz ray/kare slayt	400400/450450	400400/450450	400400/450450	400400/450450
Max Mil Hızı	6000rpm （1 ： 1/1 ： 1.5）	6000rpm （1 ： 1/1 ： 1.5）	6000/4000rpm	6000/4000rpm	6000/4000rpm	6000/4000rpm	3500rpm
İş mili	15/18.5	15/18.5	22/26	22/26	22/26	22/26	22/26 (30/37)
Mil Sürücü Modu	Senkron Kemer/BF kutusu/dişli kafası	Senkron Kemer/BF kutusu/dişli kafası	Doğrudan bağlantı/dişli kafası	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman
Mili konik	BT50	BT50	BT50	BT50	BT50	BT50	BT50
Takım depolama kapasitesi t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Toplam güç kaynağı kapaktiy	60	60	60	60	65	75	80
Makine boyutu	9000 × 6000 × 5500	11000 × 6200 × 5500	1300065006000	1100070006200	15000 × 7000 × 6200	1900070006200	17000 × 7500 × 6800
CNC Sistemi	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Öğe	Xkw2337fa × 80 Xkw2337ft × 80	Xkw2342fa × 60 Xkw2342ft × 60	Xkw2342fa × 80 Xkw2342ft × 80	Xkw2342fa × 100 Xkw2342ft × 100
Etkili portal genişliği	3700	4200	4200	4200
X eksen vuruşu	8300	6200	8300	10300
Y ekseni stoke	3900	4400	4400	4400
Z eksenli stoke	1250/1500	1250/1500	1250/1500	1250/1500
Mil uçtan çalışma yüzeyine mesafe	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750
Tablo Boyutu （W*L）	3000 × 8000	3000 × 6000	3000 × 8000	3000 × 10000
Tablo Yükleme Ağırlığı	28T	32t	36t	40T
Tişört	11-36 × 250	11-36 × 250	11-36 × 250	11-36 × 250
RAM Bölüm Boyutu	400400/450450	400400/450450	400400/450450	400400/450450
Max Mil Hızı	3500rpm	3500rpm	3500rpm	4000rpm
İş mili	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)
Mil Sürücü Modu	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman	Çift hızlı şanzıman
Mili konik	BT50	BT50	BT50	BT50
Takım depolama kapasitesi t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Toplam güç kaynağı kapaktiy	85	90	100	110
Makine boyutu	19000 × 7500 × 6800	17000 × 8000 × 6800	19000 × 8000 × 6800	2100080006800
CNC Sistemi	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf	Siemens 828d /fanuc 0i-mf

Tanım	Birim	Xkw2322*30	Xkw2322*40	Xkw2328*40	Xkw2328*60		Xkw2332*60	Xkw2332*80
		Xkw2322f*30	Xkw2322f*40	Xkw2328f*40	Xkw2328f*60		Xkw2332f*60	Xkw2332f*80
İşleme alanı
Gantry etkili genişlik	mm	2200	2200	2800	2800		3200	3200
X Seyahat	mm	3000	4000	4200	6200		6200	8300
Y Seyahat	mm	2400	2400	3000	3000		3400	3400
Z Seyahat	mm	1000	1000	1000/1250	1000/1250		1250/1500	1250/1500
Milyak burnu masa yüzüne	mm	190-1190/250-1250					250-1250/1750
Masa
Tablo Boyutu (W*L)	mm	2000*3000	1800*4000	2000*4000	2000*6000		2500*6000	2500*8000
Maksimum yükleme	KİLOGRAM	6000	10000	16000	20000		24000	28000
Tablo T-yuvası	R/dk	9-22*180	9-22*180	9-28*200	9-28*200		12-28*200	12-28*200
İş mili
RAM formu ve boyutu	mm	T Tip Kılavuzu
		Kare Ram 400*400
Maksimum Mil Hızı	rpm	6000/4000rpm
İş mili	KW	22/26
Mil Formu		Doğrudan bağlantı /zf /şanzıman
Mili koni deliği		BT50
ATC (Seçenekler)
Kesici depolama kapasitesi	T	24/32/40/60
Maksimum takım çapı	mm	Φ125/230
Maksimum araç uzunluğu	mm	300
Maksimum araç ağırlığı	KİLOGRAM	15
Diğerleri
Toplam güç kaynağı kapasitesi	VA	60
Makine Çok Ağırlık	t	35	40	45	55	65			75
Takım Tezgahı Boyutu	santimetre	900600550	1100600550	1100650550	1500650550	1500700620			1900700620
CNC Sistemi		Siemens 828d/fanuc 0i-mf
