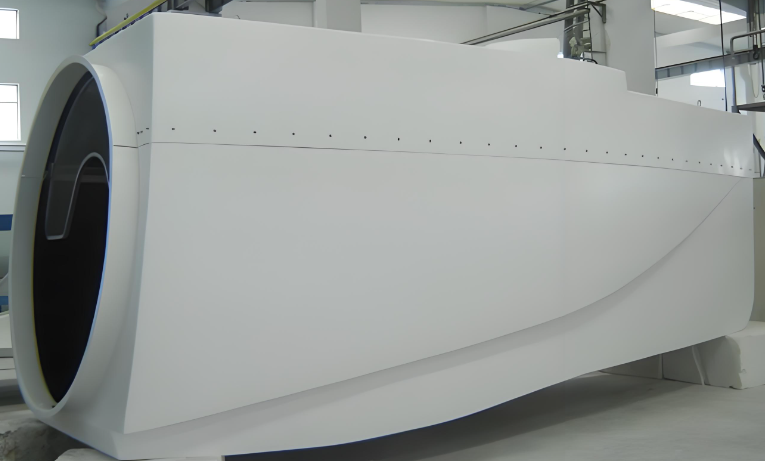

Fotovoltaik endüstri

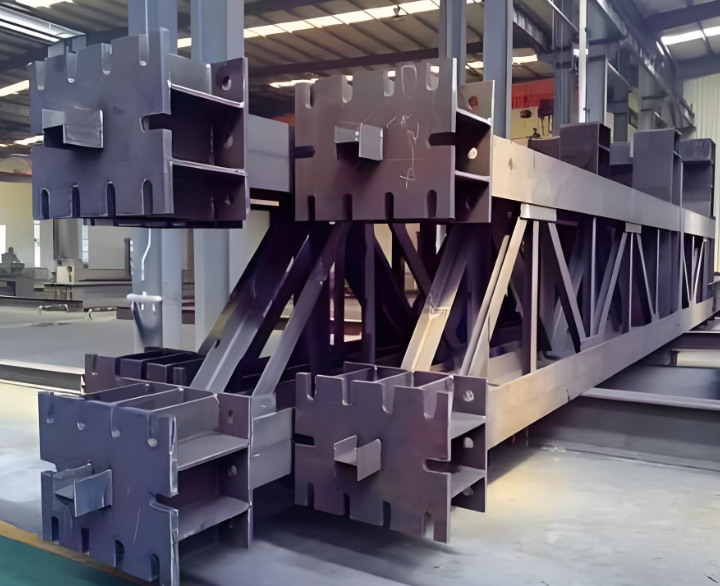

mühendislik makineleri
Kalıp endüstrisi
gemi endüstrisi
Siemens 828D Sistemi | Zincir tipi çip konveyör. |
Mil Otomatik Sabit Sıcaklık Soğutma Sirkülasyon Sistemi | Otomatik Gres Yağlama Sistemi veya Koordinat Eksenleri |
Makine pnömatik sistem | Mil Konik Hava Mührü |
Çalışma masasının her iki tarafında otomatik çip konfigörü | Kesme alet soğutma sistemi ve büyük kapasiteli su deposu |
| Yarı kaplı kapak | Kapı açık anahtarı |
Mpg | Üç renkli çalışma ışığı |
Elektrikli dolap kliması | Standart aksesuarlar ve belgeler |
ATC
ölçüm ölçümü
Izgara cetveli
İsteğe bağlı değirmen kafası
Mil yoluyla Cooltant
dördüncü döner masa
| Model öğesi | Birim | Xkw2132 × 40 | Xkw2132 × 60 | Xkw2132 × 80 | Xkw2137 × 60 | Xkw2137 × 80 |
| X Eksen İnme | mm | 4200 | 6200 | 8200 | 6500 | 8500 |
| Y Ekseni inme | mm | 3800 | 3800 | 3800 | 4300 | 4300 |
| Z Eksen İnme | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
| W ekseni seyahati (5 × 250 çok noktalı konumlandırma/sürekli) | mm | 1250 | 1250 | 1250 | 1250/1600 | 1250/1600 |
| Gantrinin etkili genişliği | mm | 3200 | 3200 | 3200 | 3700 | 3700 |
| Tablodan Mil Sonuna Maksimum Mesafe | mm | 2450 | 2450 | 2450 | 2450/2750 | 2450/2750 |
| Masa Boyutu | 2500 × 4000 | 2500 × 6000 | 2500 × 8000 | 3000 × 6000 | 3000 × 8000 | |
| Maks. Ağırlık Yükleme | 18 | 24 | 30 | 28 | 35 | |
| T-slot (W x aralığı x No.) | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 12 | 28 × 200 × 14 | 28 × 200 × 14 | |
| Maks. Kesme Hızı X/Y/Z | m/dk | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 |
| Hızlı Hareket Hızı X/Y/Z | m/dk | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 |
| Maks. Mil Hızı | rpm | 4000 | 4000 | 4000 | 4000 | 4000 |
| İş mili gücü (sürekli/30 dakika) | KW | 22/26 | 22/26 | 22/26 | 30/37 | 30/37 |
| Mili torku | NM | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| Mili konik | mm | BT50 | BT50 | BT50 | BT50 | BT50 |
| Koç bölümü | mm | 450 × 450 | 450 × 450 | 450 × 450 | 450 × 450 | 450 × 450 |
| ATC kapasitesi | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | |
| Maks. Takım çapı (tam/boş) | mm | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 | Φ125/φ250 |
| Maks. alet uzunluğu | mm | 400 | 400 | 400 | 400 | 400 |
| Maks. alet ağırlığı | kilogram | 25 | 25 | 25 | 25 | 25 |
| Doğruluk (Uygulama Standardı GB/T19362.1-2003) | ||||||
| Konumlandırma Doğruluğu X/Y/Z | mm | 0.025/0.030/0.020 | 0.028/0.030/0.020 | 0.03/0.030/0.020 | 0.028/0.035/0.020 | 0.03/0.035/0.020 |
| Konumlandırma doğruluğunu tekrarlayın X/Y/Z | mm | 0.018/0.020/0.015 | 0.018/0.020/0.015 | 0.018/0.020/0.015 | 0.018/0.020/0.015 | 0.018/0.020/0.015 |
| diğerleri | ||||||
| Toplam güç kapasitesi | KVA | 90 | 90 | 90 | 100 | 100 |
| Makine ağırlığı | t | 72 | 80 | 90 | 100 | 112 |
| Makine Boyutları (L × W × H) | santimetre | 1300 × 880 × 800 | 1700 × 880 × 800 | 2100 × 880 × 800 | 1700 × 950 × 820 | 2100 × 950 × 820 |

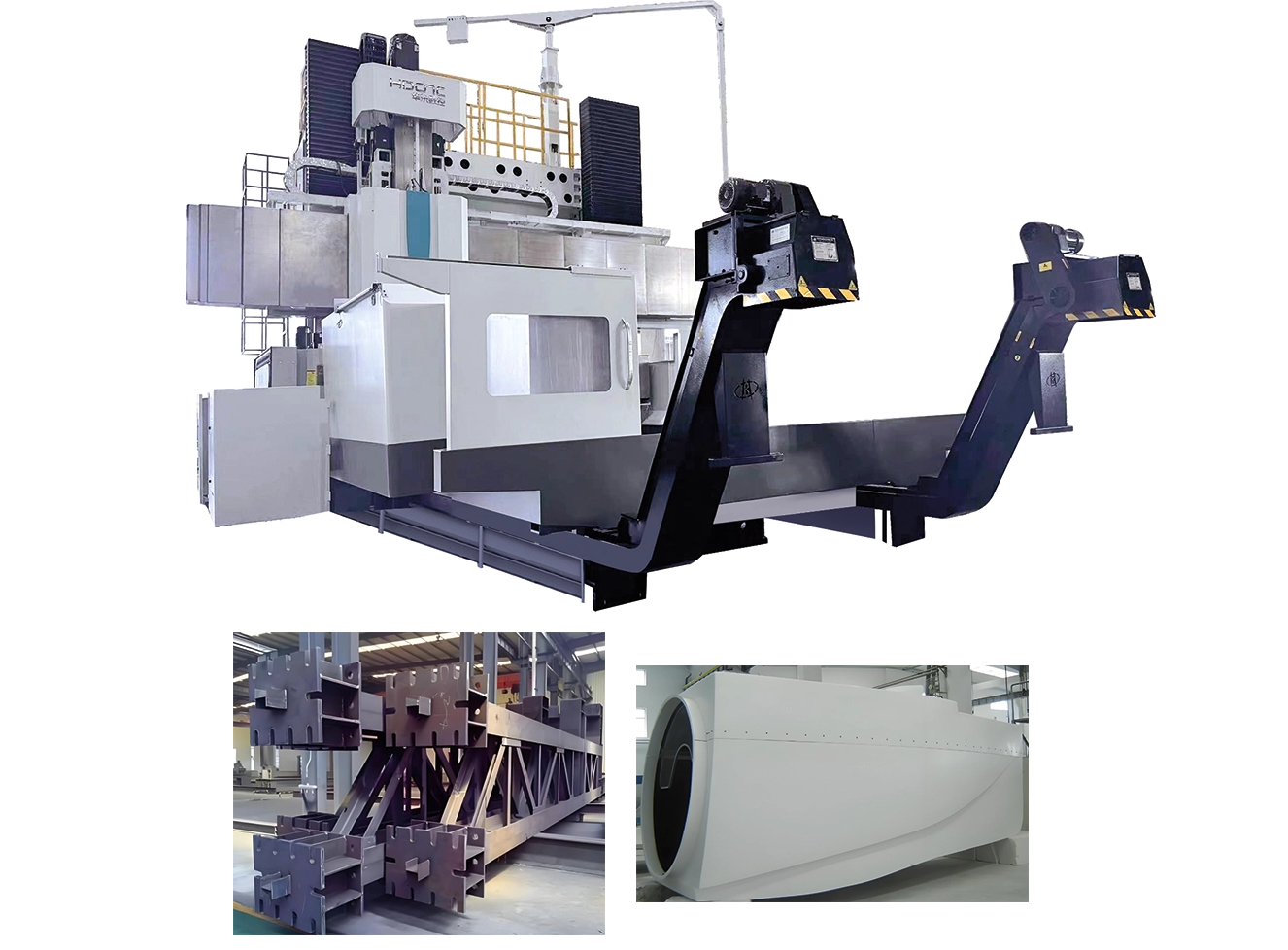

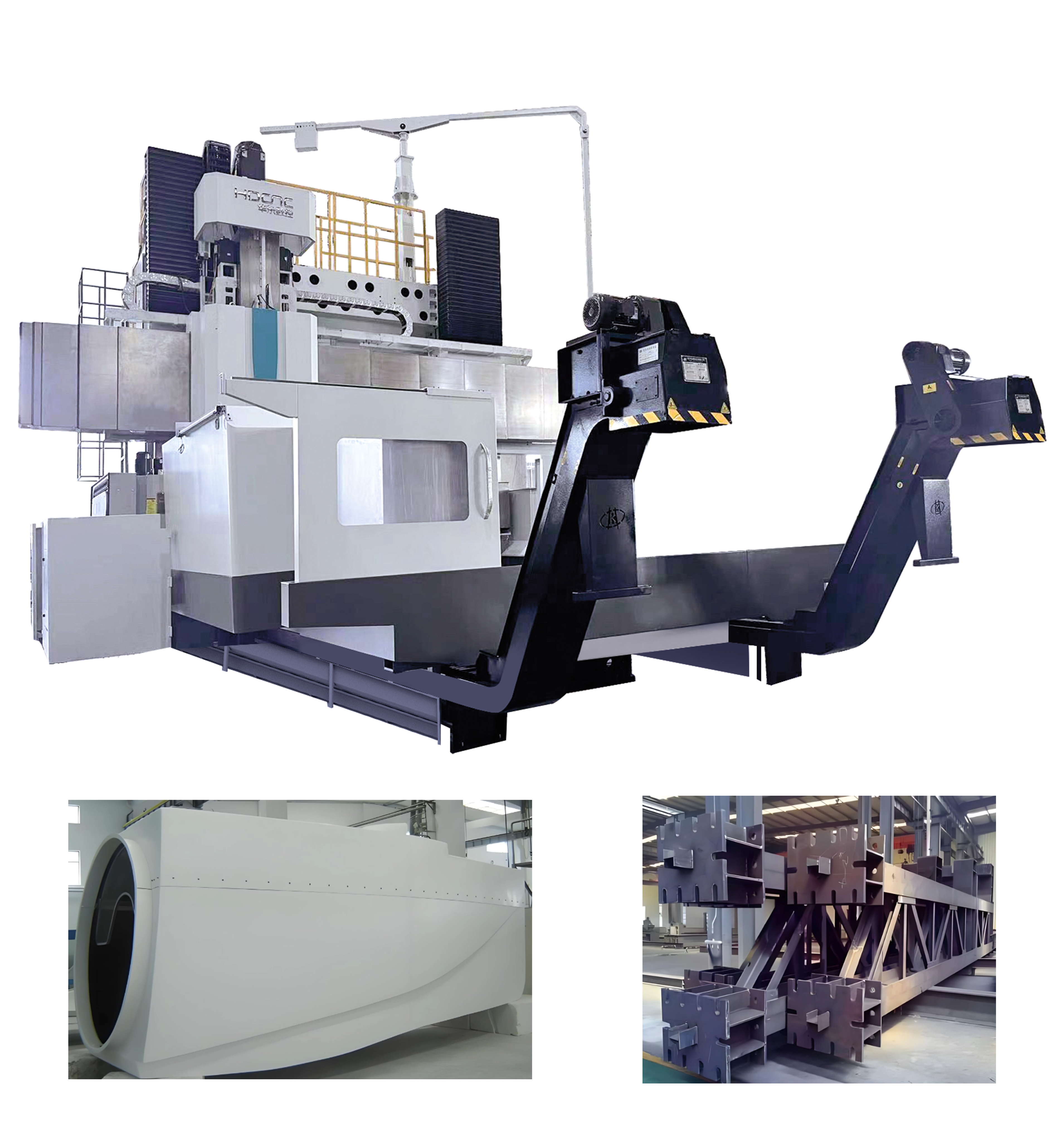

Makine tezgahı, esas olarak düzlem, yüzey ve deliğin işlenmesi için kullanılan, makine, elektrik ve sıvının ileri teknolojisini entegre eden mekanik bir işleme ekipmanıdır. Makine imalat endüstrisinde yaygın olarak kullanılır, çeşitli plakalar, kutular, raflar ve kaba ve kaplama işlemenin diğer karmaşık kısımlarında, takım tezgahı üç eksenli bağlantının dikey sıkıcı ve öğütme başı enine (Y ekseni), dikey hareket (Z ekseni) ve tablo boylamsal hareketi (x ekseni) elde edebilir. Frezeleme, sıkıcı, sondaj, sert dokunma, raybalama ve karşı içleme gibi çok işsiz işleme yapılabilir.
