| Miktar： | |
|---|---|

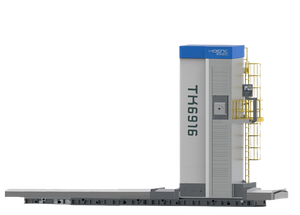

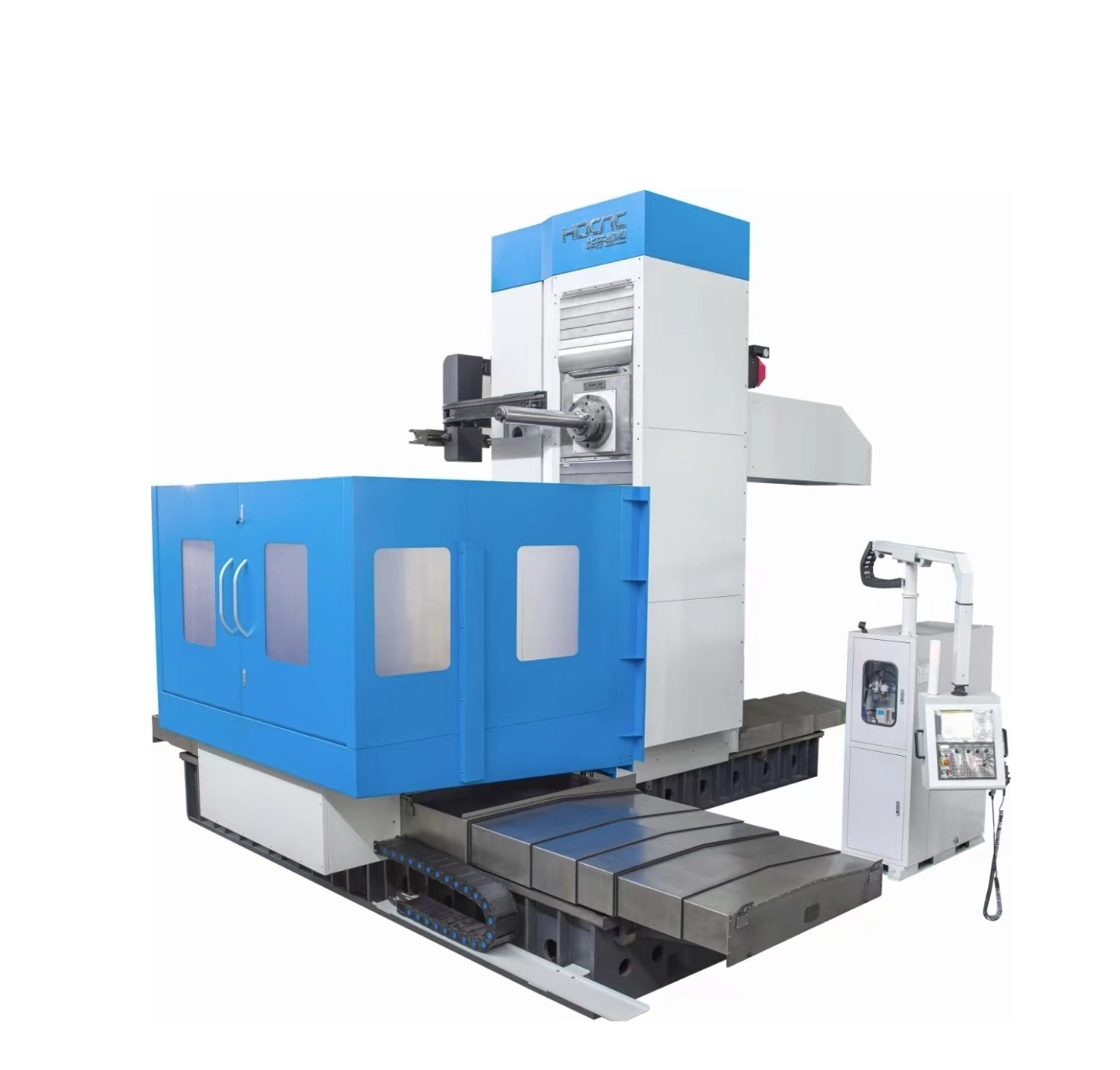

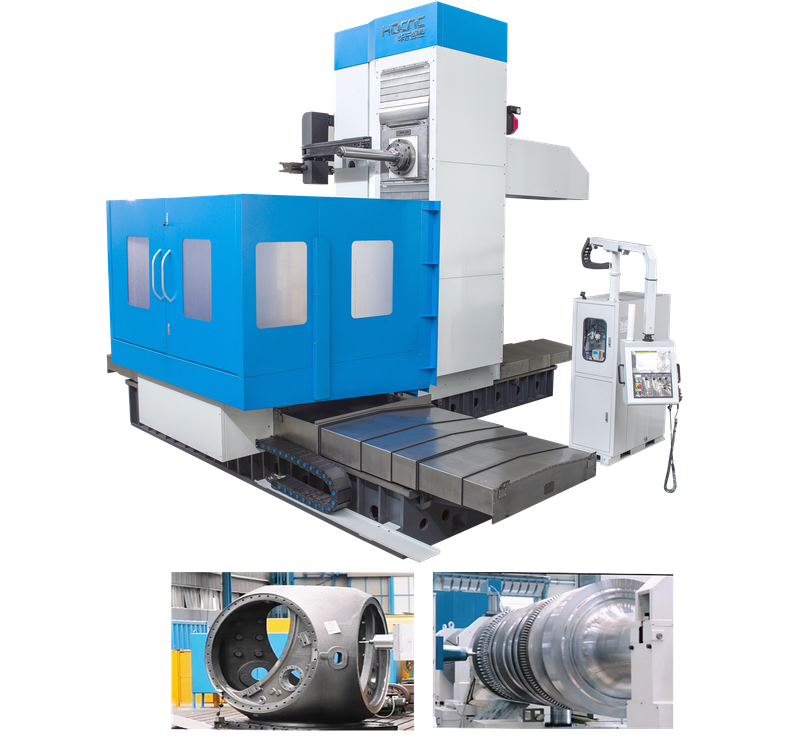

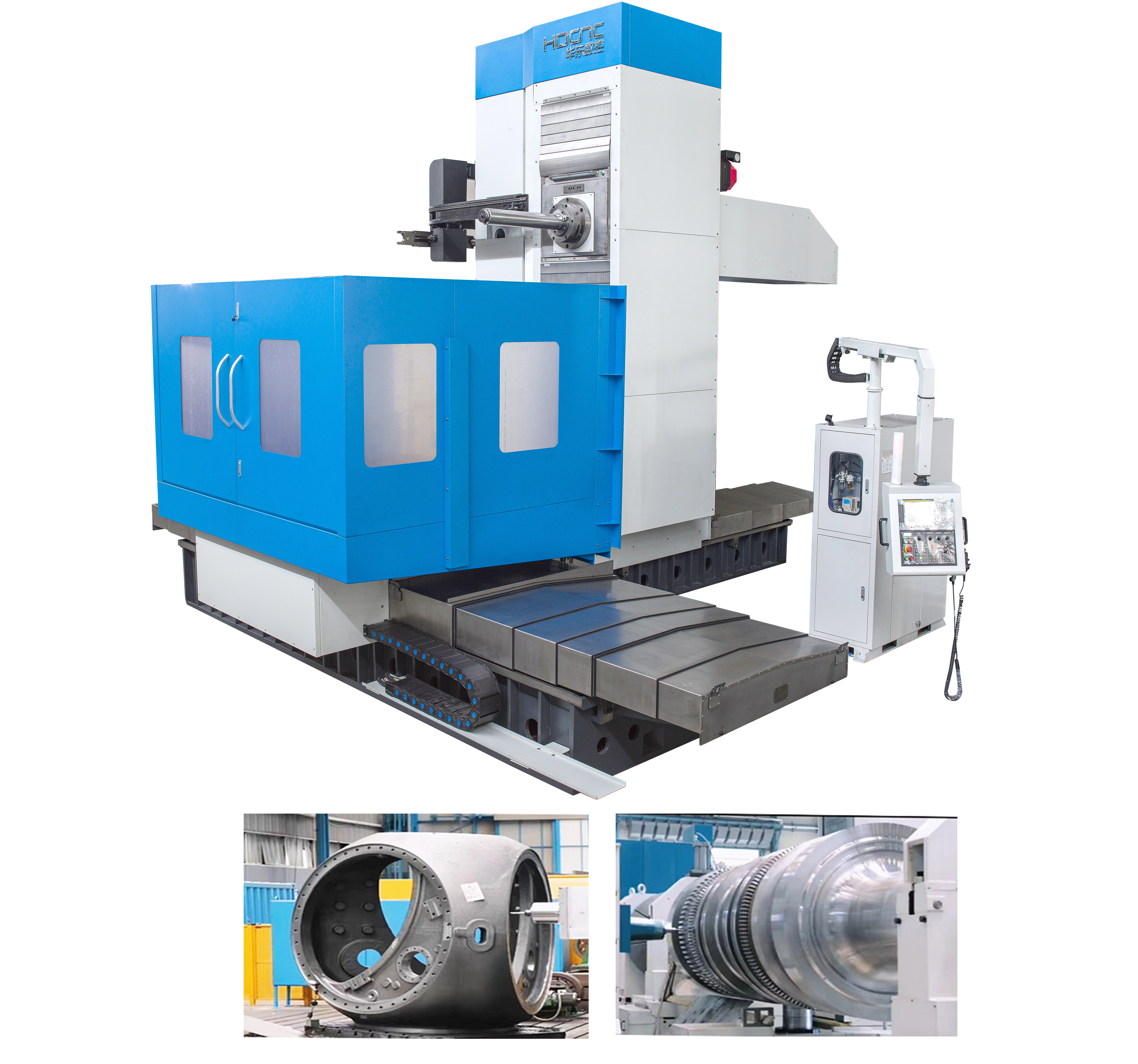

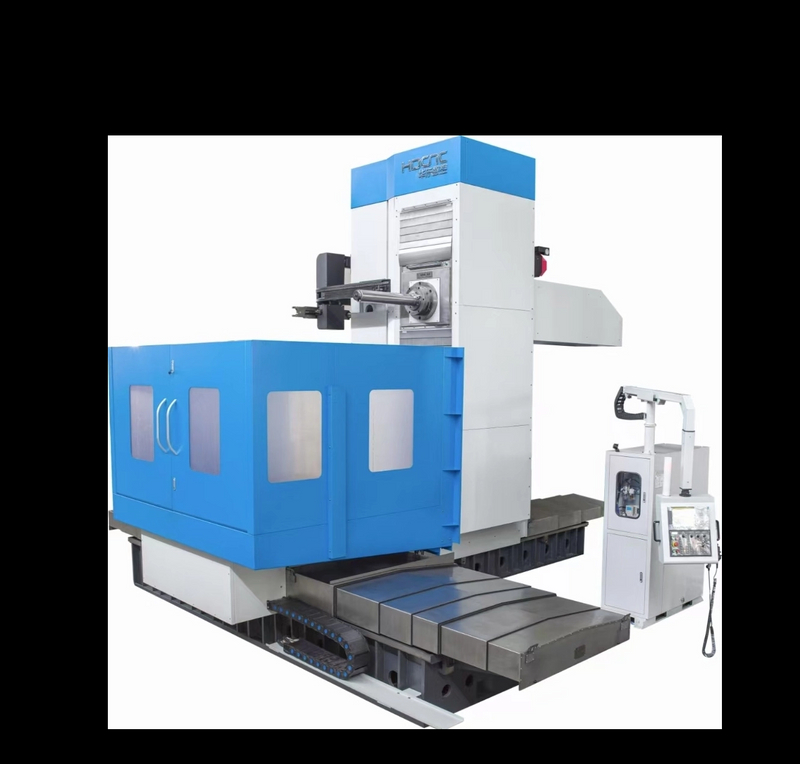

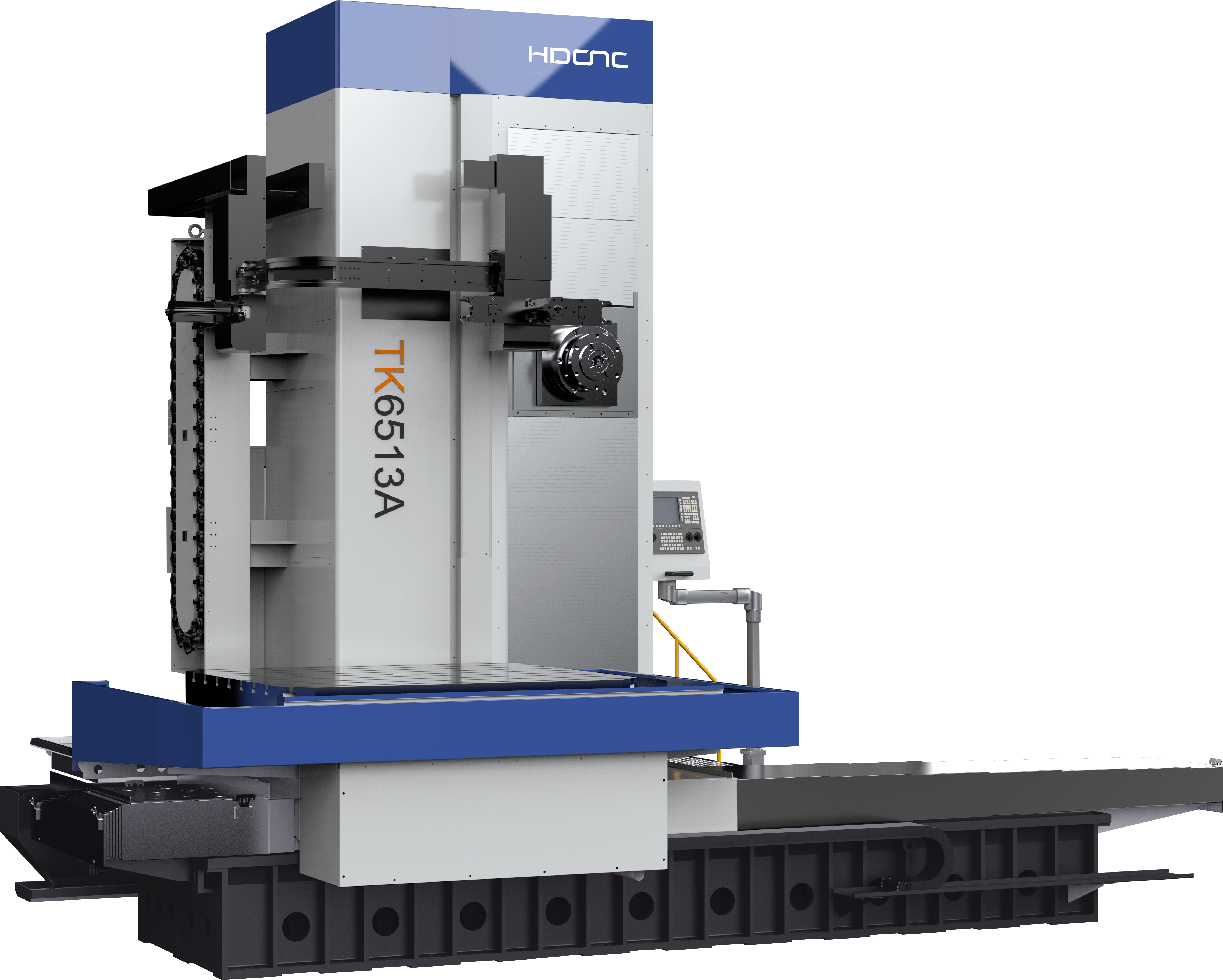

Bu takım tezgahları serisi mükemmel performansa ve çok çeşitli işleme tekniklerine sahiptir. Bir sıkıştırmada orta ve büyük boyutlu parçaların sondaj, genişleme, sıkıcı, oluk kesimi ve düz frezelemesini tamamlayabilen çok sayıda özel aksesuar öğütme kafası seçilebilir. Bu model, biri sabit düz dönen diski olmayan, diğeri sabit düz dönen diske sahip olmak üzere iki türe ayrılmıştır. Bu model, kafa kafasına bir kafa formu oluşturmak için gerektiği gibi birleştirilebilir.
Yapısal özellikler
Bu takım tezgahın yatağı, yüksek sertlikli bir yatak ve çoklu destek kompozit kılavuz rayları ile T şeklinde bir desenle düzenlenmiştir. Her kılavuz rayı bir boşaltma cihazı ile donatılmıştır ve ağır hizmet tipi silindir doğrusal kılavuz raylar şeklinde seçilebilir
Tamamen kapalı mil kutusu
Y ekseni somunu döndürme (3000mm stroku aşan)
Her besleme ekseni, yüksek hassasiyetli bir ön yüklenmiş çift fındık bilyalı vidalı çifti tarafından tahrik edilir ve ana iletim kutusu besleme için kare kaydırıcı ile senkronize edilir. Yüksek hız, düşük gürültü ve yüksek tork özelliklerine sahiptir
Rulo Zinciri veya Tel Halat Karşı Ağırlığı Dengesi, Gelişmiş ve Eşsiz Denge Kaldırma Noktası
Yatak sütunu kılavuzunun tam öğütülmesi
TK68 serisi kare kaydırıcı, yerleşik bir tazminat mekanizması ile dört taraflı tamamen sarılmış bir formda geliyor
Rotary Çalışma Müdürü büyük bir döner destektir
Döner dişli halkası bir toprak büyük çaplı dişli halkasıdır
Dönen fren hidrolik bir tutma frendir
Döner şanzıman, geri tepme mekanizmasına sahip bir çift dişli halka dişlisi tarafından yönlendirilir. Backlas mekanizması çift motorlu çift dişli veya tek motorlu çift dişli olarak seçilebilir
360 derece keyfi açı bölümü elde edebilir
Yüksek basınçlı bir merkez çıkışı ile donatılabilir
Otomatik araç değiştirme işlevini elde etmek için bir araç dergisi ile donatılabilir
Otomatik kavrama ve otomatik dizinleme ek kafaları ile donatılabilir
Teknik parement
Öğe/Model | Birim | TK6513 | TK6513G | TK6516 | TK6516G | TK6813 | TK6816 |
Mil Bölümü | |||||||
Sıkıcı eksen çapı | mm | Φ130 | Φ130 | Φ160 | Φ160 | Φ130 | Φ160 |
Freze ekseni çapı | mm | Φ221.44 | Φ221.44 | Φ280 | Φ250 | Φ221.44 | Φ280 |
Mil Konik Deliği | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
Mil Hızı | rpm | 1500 | 3000 | 1500 | 2500 | 3000 | 2500 |
iş mili | KW | 30/36 | 30/36 | 44/54 | 31/37 | 31/37 | 31/37 |
Maksimum öğütme ekseni torku | NM | 2234/2680 | 1691/2029 | 4500 | 2275/2720 | 2533/3028 | 3298/3943 |
Freze ekseninin maksimum besleme direnci | N | 20000 | 20000 | 30000 | 30000 | 20000 | 30000 |
Çalışma Müdürü Bölümü | |||||||
Çalışma Müdürü | mm | 1600*2000 | 1600*2000 | 2500*2500 | 2500*2500 | 1600*2000 | 2500*2500 |
Çalışma ürününün maksimum yük taşıma kapasitesi | kilogram | 10000 | 10000 | 20000 | 20000 | 10000 | 20000 |
Asgari bölüm birimi | ° | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
Slayt Yastığı Boyutu | mm | \ | \ | \ | \ | 420*460 | 420*460 |
işleme kapsamı | |||||||
X Eksen seyahati | mm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Y Ekseni seyahati | mm | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 |
Z Ekseni Seyahati | mm | 1600 | 1600 | 1600 | 1600 | 1500 | 1500 |
V Eksen seyahati | mm | \ | \ | \ | \ | 800 | 1000 |
W Ekseni Seyahat | mm | 800 | 700 | 1000 | 800 | 800 | 900 |
hareket hızı | |||||||
X/Y/Z Eksen Hızlı hareket hızı | mm/dk | 10000 | 10000 | 10000 | 10000 | 8000 | 8000 |
V ekseni hızlı hareket hızı | mm/dk | \ | \ | \ | \ | 5000 | 5000 |
W ekseni hızlı hareket hızı | mm/dk | 6000 | 6000 | 6000 | 6000 | 5000 | 5000 |
B ekseni hızlı hareket hızı | °/dakika | 450 | 450 | 450 | 450 | 450 | 450 |
X/Y/Z Ekseni Hızlı Yem | mm/dk | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
V ekseni besleme hızı | mm/dk | \ | \ | \ | \ | 1-4000 | 1-4000 |
W-ekseni besleme hızı | mm/dk | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
B ekseni besleme hızı | °/dakika | 360 | 360 | 360 | 360 | 360 | 360 |
kesinlik | |||||||
X/Y/Z/W Eksen Konumlandırma Doğruluğu | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
B ekseni konumlandırma doğruluğu | ″ | 7 | 7 | 8 | 8 | 7 | 8 |
X/Y/Z/W Eksen Tekrarlama Konumlandırma Doğruluğu | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
B ekseni tekrar konumlandırma doğruluğu | ″ | 5 | 5 | 6 | 6 | 5 | 6 |

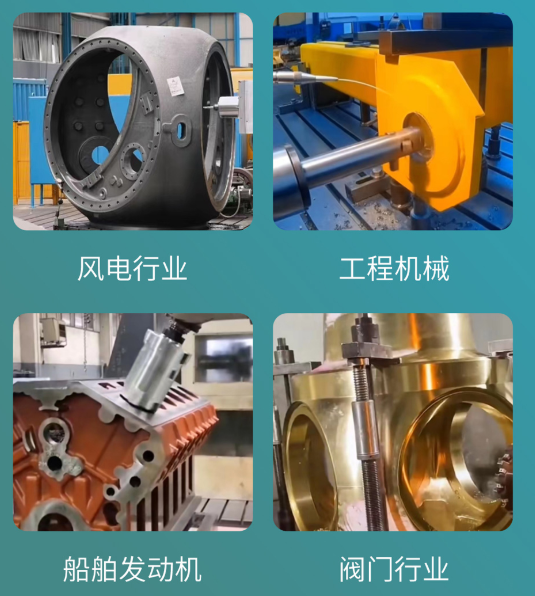

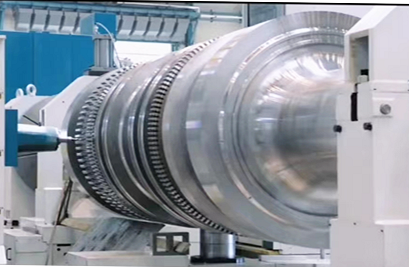

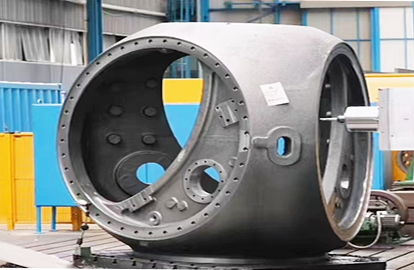

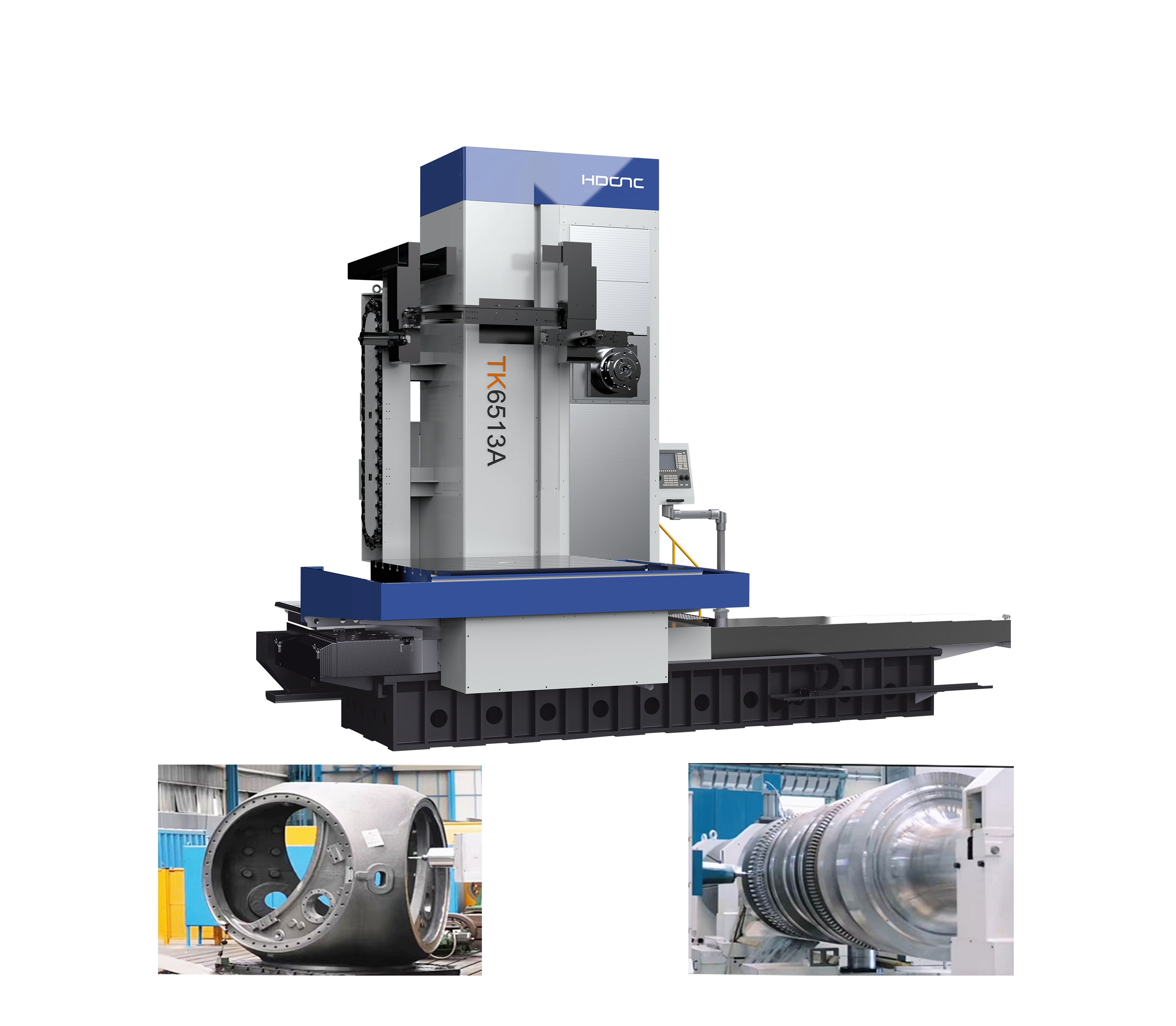

İşleme çantası
