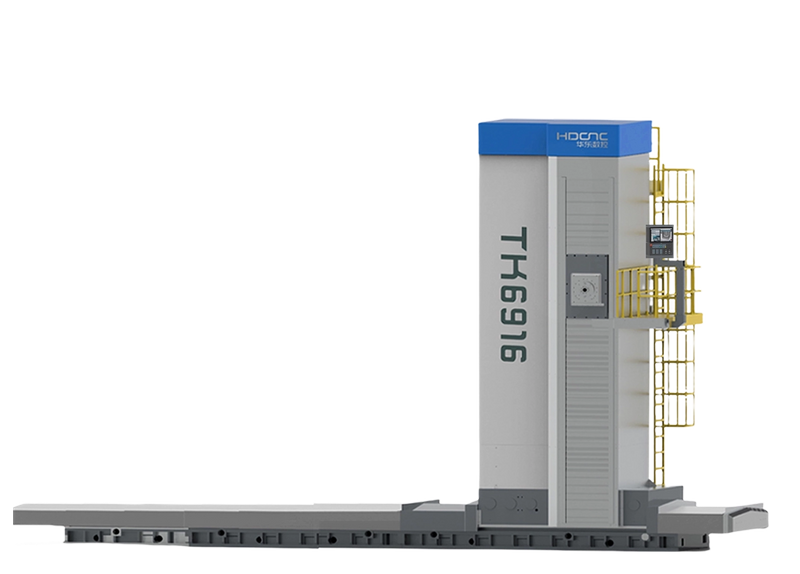

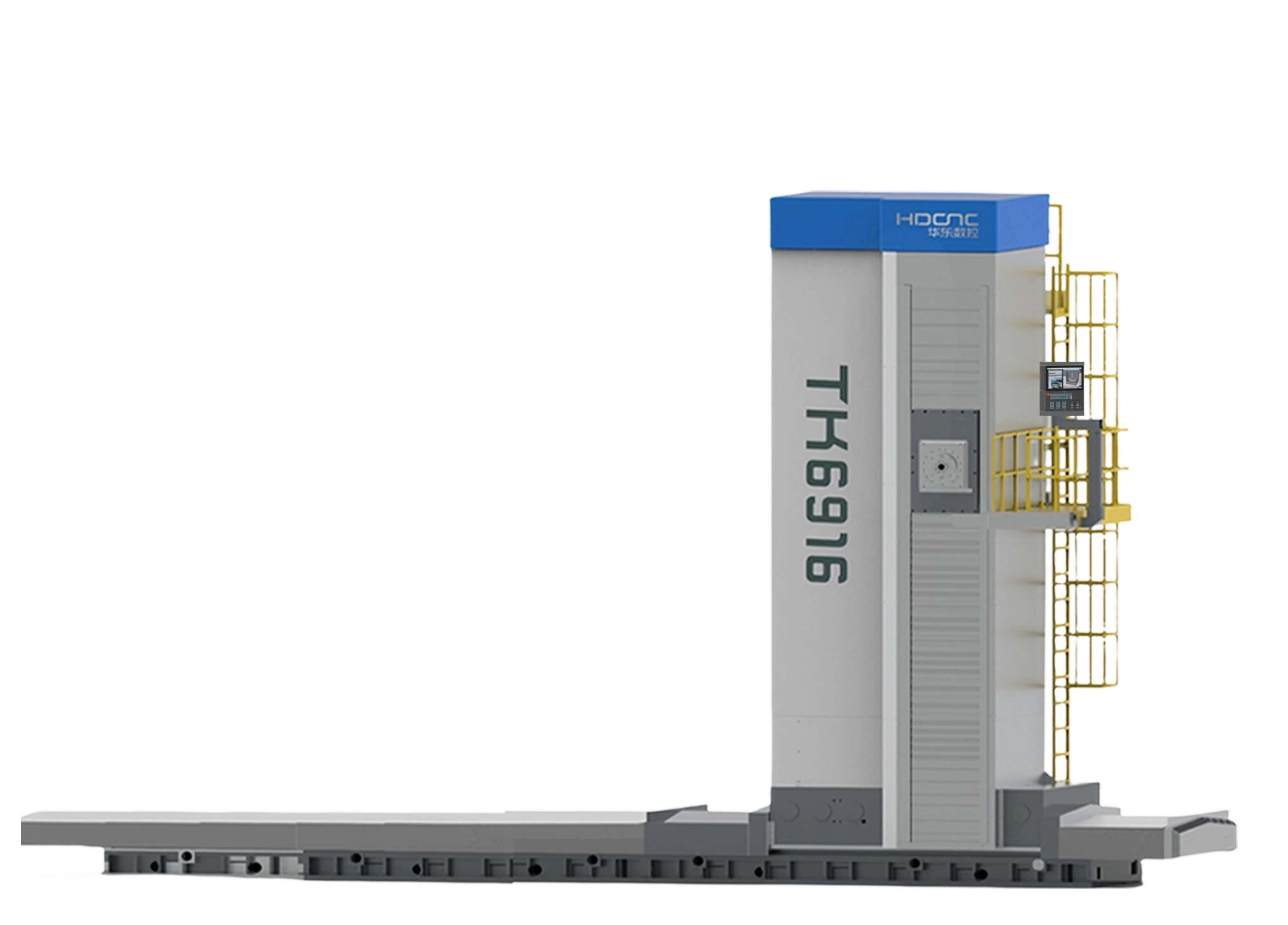

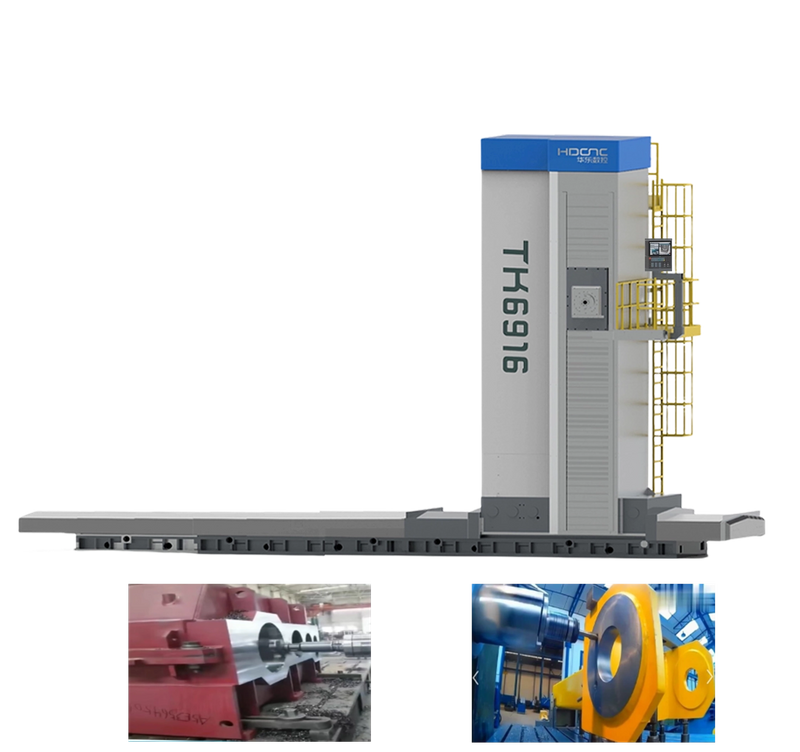

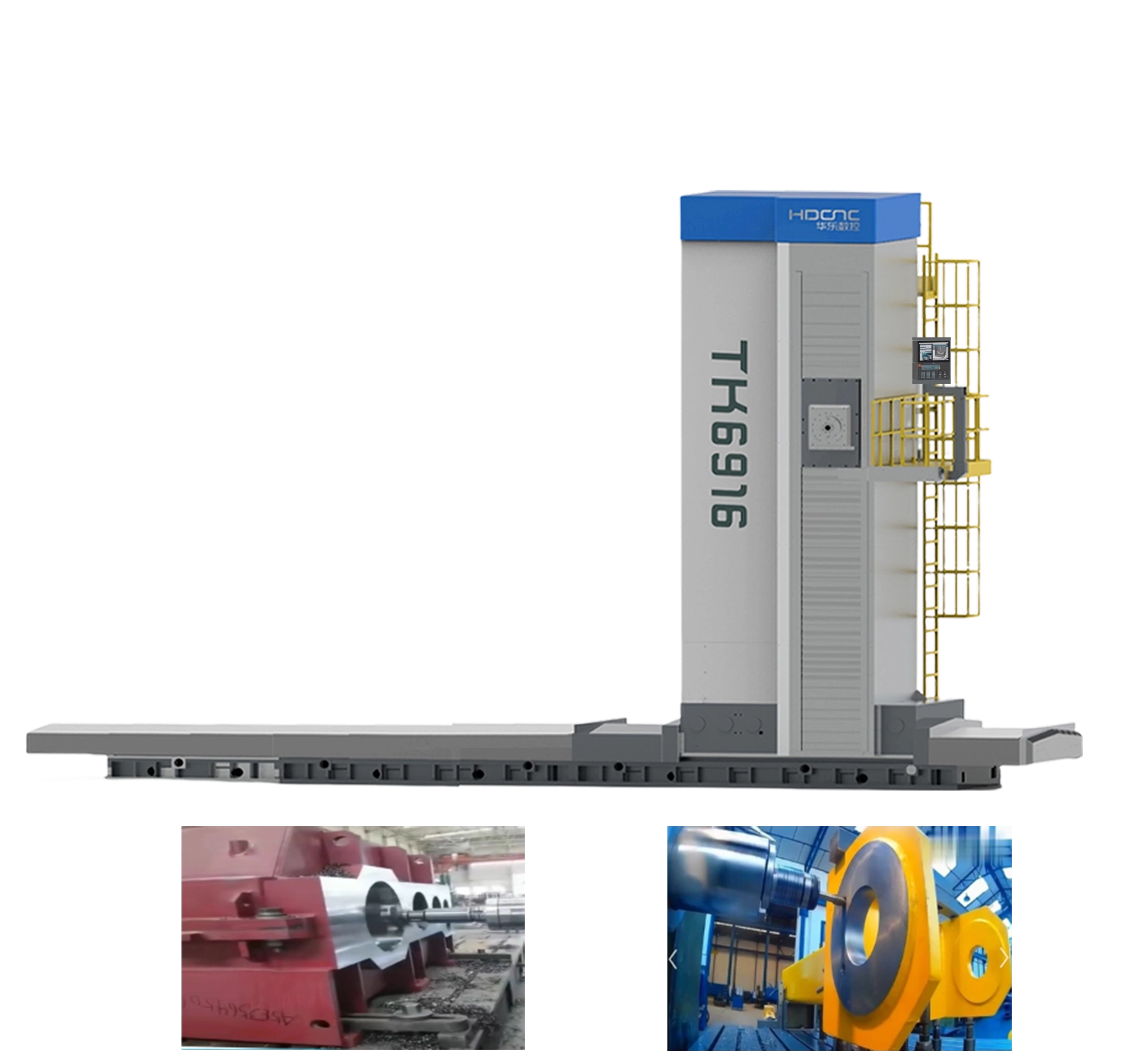

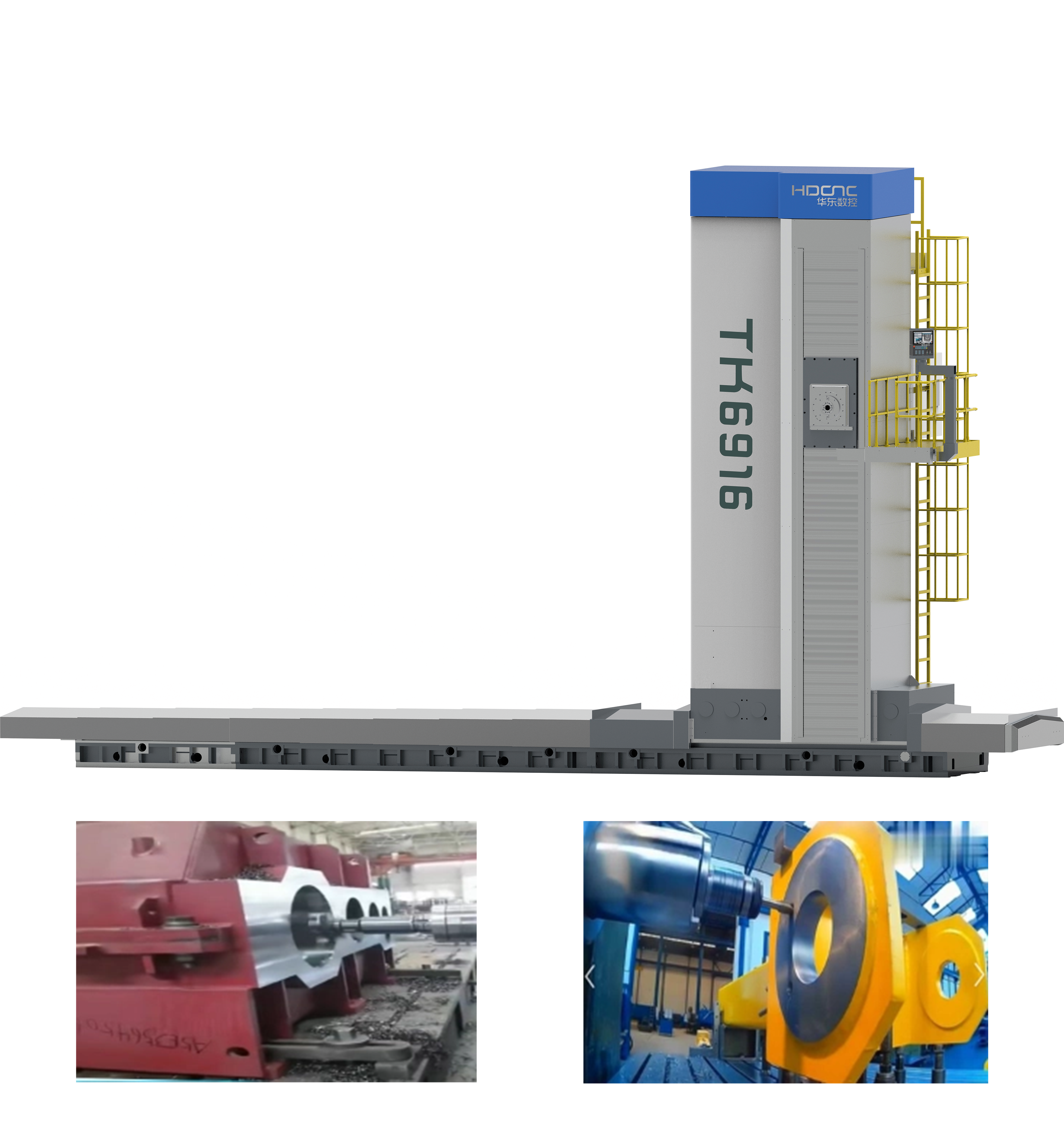

TK69 Serisi CNC Sıkıcı ve Freze Makinesi

TK69 Serisi CNC Sıkıcı ve Freze Makinesi

TK69 serisi CNC sıkıcı ve freze makinesi, üstün hassasiyet, sertlik ve operasyonel stabilite sağlamak için sağlam yapısal özelliklerle tasarlanmıştır. Pürüzsüz, düşük sürtünme hareketi için statik basınç kılavuzu rayları kullanırken, çoklu desteklere sahip yüksek rignite yatak gövdesi yük taşıma kapasitesini arttırır ve deformasyonu en aza indirir. Tamamen kapalı iğ kutusu, kritik bileşenler için optimum koruma ve dayanıklılık sağlar.

Miktar：
Kullanılabilirlik Durumu:





Sor Soru Çubuğuna Ekle

Ürün Açıklaması

Yapısal özellikler

1. Statik Basınç Kılavuzu Rayı

2. Yüksek sertlikli yatak gövdesi, çoklu destek

3. Tamamen kapalı iş mili kutusu

4. Y eksenli somun dönüşü

5. X eksenli dişli raf sürücüsü, çift motorlu çift dişli eliminasyon mekanizması veya tek motorlu çift dişli temizleme eliminasyon mekanizması seçebilir. Ana şanzıman kutusu ve kare kaydırıcı, yüksek hızlı, düşük gürültülü ve yüksek tork özelliklerine sahip senkronize olarak beslenir. Çelik Tel Halat Karşı Ağırlığı Dengesi, Gelişmiş ve Benzersiz Denge Kaldırma Noktası

6. Yatak Sütun Kılavuzu Rayı tamamen öğütülür ve kare kaydırıcı, yerleşik bir tazminat mekanizması ile dört taraflı tamamen kapalı bir formdadır

7. Yüksek basınçlı bir merkez çıkışı ile donatılabilir

8. Otomatik araç değiştirme işlevini elde etmek için bir araç dergisi ile donatılabilir ve otomatik kavrama ve otomatik dizinleme aksesuar kafaları ile donatılabilir

Teknik Paremetler

Öğe/Model	Birim	TK6913	TK6916	TK6916G	TK6920	TK6920G
Mil Bölümü
Sıkıcı eksen çapı	mm	Φ130	Φ160	Φ160	Φ200	Φ200
Freze ekseni çapı	mm	Φ221.44	Φ320	Φ300	Φ320	Φ300
Mil Konik Deliği		ISO50	ISO50	ISO50	ISO60	ISO60
Mil Hızı	rpm	1500	1500	3000	1500	3000
Kayar yastık bölümü	mm	420*460	480*520	480*520	480*520	480*520
iş mili	KW	30	81	74	81	74
Maksimum öğütme ekseni torku	NM	2200	14000	6000	14000	6000
Freze ekseninin maksimum besleme direnci	N	18000	40000	40000	40000	40000
işleme kapsamı
X Eksen seyahati	mm	4000+1000*n	4000+2000*n	4000+2000*n	4000+2000*n	4000+2000*n
Y Ekseni seyahati	mm	2000-4000	3000-6000	3000-6000	3000-6000	3000-6000
Z Ekseni Seyahati	mm	800	1200	1200	1200	1200
W Ekseni Seyahat	mm	700	1200	1200	1200	1200
Toplam takım uzantısı ve daralma seyahati	mm	1500	2400	2400	2400	2400
hareket hızı
X/Y Eksen Hızlı Hareket Hızı	mm/dk	8000	8000	8000	8000	8000
Z/W ekseni hızlı hareket hızı	mm/dk	6000	6000	6000	6000	6000
X/Y Eksen Hızlı Yem	mm/dk	1-6000	1-8000	1-8000	1-8000	1-8000
Z/W ekseni besleme hızı	mm/dk	1-4000	1-4000	1-4000	1-4000	1-4000
kesinlik
X/Y/Z/W Eksen Konumlandırma Doğruluğu	mm	0.02/1000	0.02/1000	0.02/1000	0.02/1000	0.02/1000
X/Y/Z/W Eksen Tekrarlama Konumlandırma Doğruluğu	mm	0.015	0.015	0.015	0.015	0.015
