| Miktar： | |
|---|---|

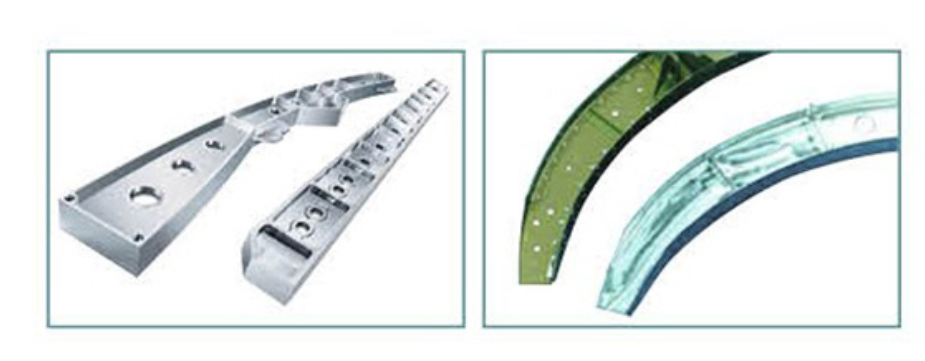

Makine endüstrisi
Kalıba dökmek

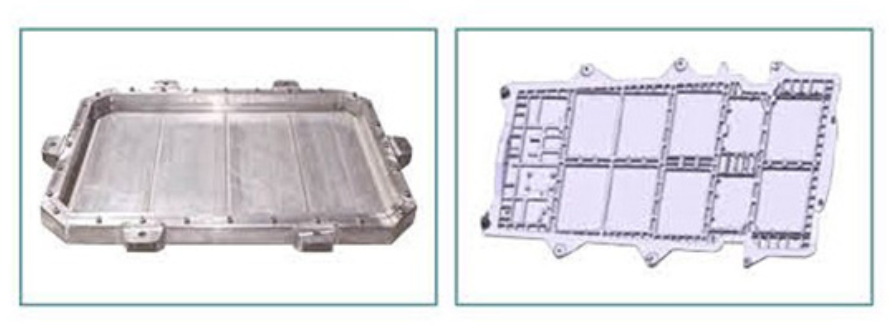

Otomobil parçaları
Siemens 828D Sistemi | İthal 20000rpm elektrikli mil |
Mil Otomatik Sabit Sıcaklık Soğutma Sirkülasyon Sistemi | Otomatik Gres Yağlama Sistemi veya Koordinat Eksenleri |
Makine pnömatik sistem | Mil Konik Hava Mührü |
Çalışma masasının her iki tarafında otomatik çip konfigörü | Kesme alet soğutma sistemi ve büyük kapasiteli su deposu |
| Yarı kaplı kapak | Kapı açık anahtarı |
Mpg | Üç renkli çalışma ışığı |
Elektrikli dolap kliması | Standart aksesuarlar ve belgeler |
| Zincir tipi çip konveyör. |
| Fanük sistemi | Üç eksen tam kapalı döngü kontrolü |
| Cooltant geçiş mili | İş parçası mikro soğutma sistemi, |

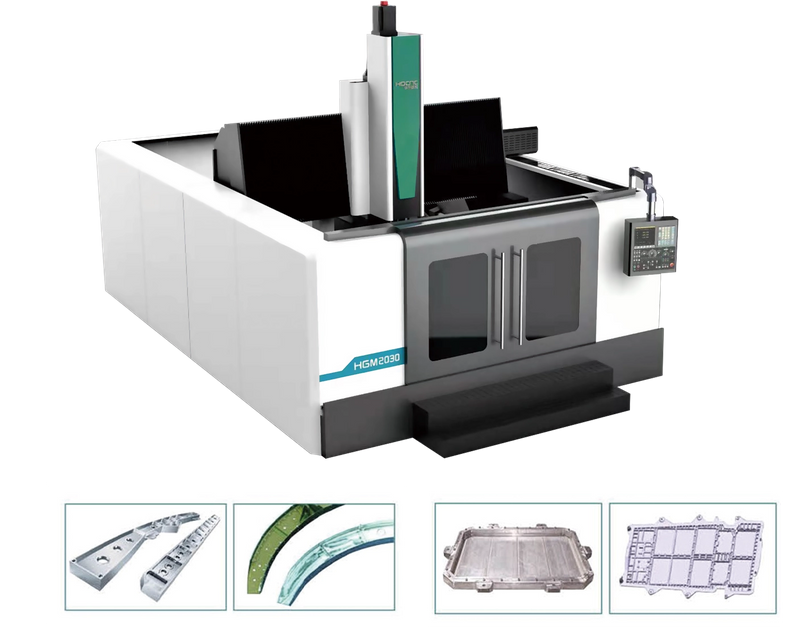

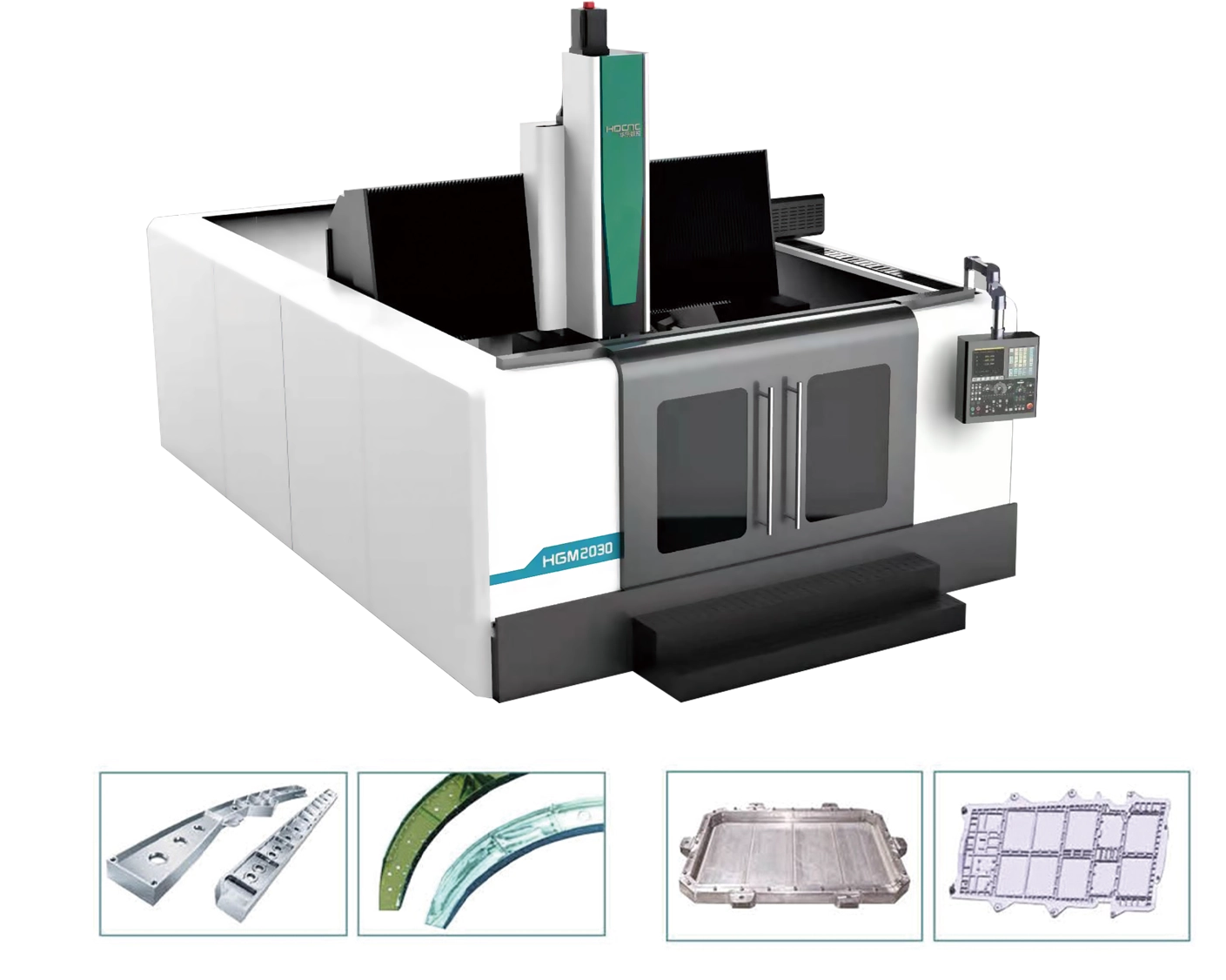

Tanım | Birim | HGM2030/HGM2030AC |
İşleme aralığı | ||
Gantry etkili genişlik | mm | 2050 |
X Seyahat | mm | 3000 |
Y Seyahat | mm | 2000 |
Z Seyahat | mm | 700 |
Milin dikey uç yüzünden çalışma masasına mesafe | mm | 50-750 |
Milin yatay merkezinden çalışma masasına mesafe | mm | 312-1012 |
Masa | ||
Tablo Boyutu (W*L) | mm | 2000*3000 |
Maksimum yükleme | T | 6t |
Sütun genişliği | mm | 2050 |
Tablo T-yuvası | R/dk | 12-18*250 |
Klima başı | ||
C Eksen döndürme aralığı | ° | ± 180 ° |
Eksen dönüş aralığı | ° | ± 90 ° |
Dikey Kafa Mil Hız Aralığı | Rpm | 10-24000 |
mili torku | NM | 19/21 |
Mili konik | HSK-A63 | |
Beslemek | ||
Kesme besleme hızı aralığı | m/dk | 10-20 |
X Ekseni Hızlı Hız | m/dk | 30 |
Y Ekseni Hızlı Hız | m/dk | 40 |
Z Ekseni Hızlı Hız | m/dk | 36 |
Kesinlik | ||
X ekseni konumlandırma doğruluğu (yarı kapalı döngü） | mm | 0.045 |
Y Eksen Konumlandırma Doğruluğu (Yarı kapalı döngü） | mm | 0.035 |
Z Ekseni Konumlandırma Doğruluğu (Yarı Kapalı Döngü） | mm | 0.025 |
X ekseni tekrarlanan konumlandırma doğruluğu (yarı kapalı döngü) | mm | 0.025 |
Y ekseni tekrarlanan konumlandırma doğruluğu (yarı kapalı döngü) | mm | 0.02 |
Z ekseni tekrarlanan konumlandırma doğruluğu (yarı kapalı döngü) | mm | 0.015 |
Numercial kontrol sistemi | Siemens | |
Diğerleri | ||
Makine Boyutu (L*W*H) | mm | 7000*4600*4000 |
Makine ağırlığı | T | 25 |
Gantry Frame, kolon kaymasının kararlı ve güvenilir çalışmasını sağlamak için dört iki taraflı servo motor, elektronik tepki ortadan kaldırma ve senkron tahrik benimser.
Çalışma masası integral yapısına sahip makine gövdesi, kolon ışını (integral), enine slayt plakası, dikey slayt plakası yüksek mukavemet ve yüksek kaliteli bilyalı fidan dökme demir malzemeden yapılmıştır, güçlü sertlik, iyi şok emilim.
İthal yüksek hızlı iş mili, en yüksek hız 20000 rpm, soğutma cihazında inşa edilmiş, doğruluk dayanıklı ADN güvenilirdir. Az A ve C'nin sabit eksen işlenmesi için optional AC salıncak açısı öğütme başlığı
HSK kelepçe kesici, yüksek hassasiyetli, statik ve dinamik sertlik ve torku güvenli ve verimli bir şekilde aktarabilir.
Daha yüksek hızlı hıza sahip üç eksen, daha önemli verimlilik yaratabilir.
