Otomobil parçaları
Makine üreticisi
kalıbı
| Cooltant sistemi | çalışma ışığı | tesviye takozları | temel vida | tekerlek flanşı |
| tekerlek dengesi ağaçları | manyetik aylak | standart tekerlek | Operasyon Kılavuzu | tekerlek giyinme tabanı |
| PLC kontrolörü | Dokunmuş ekran |
elmas kalem | magetik ayırıcı | tekerlek dengesi standı | Dro | toz toplama |
Tanım | Birim | MG50100NC2 | |
Tablo boyutu (l*w) | mm | 500*1200 | |
Max.brinding iş parçası (l*w) | mm | 500*1000*420 | |
Mil merkezinden masa yüzeyine mesafe | mm | 600 | |
Manyetik Kırışma Boyutu | mm | 500*1000 | |
Tablo boyuna hızı | mm | 5-25 | |
Maks. Masanın yüklenmesi (Macentic Chuck dahil) | kilogram | 700 | |
Tekerlek başı enine hareket | Hızlı hızlı besleme | m/dk | 0.03-2 |
GRA başına el çarkı beslemesi. | mm/gra. | 0.002 | |
Tekerlek dikey hareket | Hızlı hızlı besleme | m/dk. | 0.03-2 |
GRA başına el çarkı beslemesi. | mm/gra. | 0.001 | |
Tekerlek Boyutu (OD*genişlik*kimliği) | mm | 355*50*127 | |
Yüzey pürüzlülüğü | μm | RA0.16 | |
Brüt ağırlık | kilogram | 7500 | |
Paket Boyutu (L*W*H) | santimetre | 450*220*172 260*227*255 | |
Tanım | Birim | Mg60220pc2 | |
Tablo boyutu (l*w) | mm | 2200*610 | |
Max.brinding iş parçası (l*w) | mm | 2200*610 | |
Mil merkezinden masa yüzeyine mesafe | mm | 820 | |
Manyetik Kırışma Boyutu | mm | 600*1000*2 | |
Tablo boyuna hızı | mm | 5-25 | |
Maks. Masanın yüklenmesi (Macentic Chuck dahil) | kilogram | 1230 | |
Tekerlek başı enine hareket | Hızlı hızlı besleme | m/dk | 0.03-2 |
GRA başına el çarkı beslemesi. | mm/gra. | 0.002 | |
Tekerlek dikey hareket | Hızlı hızlı besleme | m/dk. | 0.03-2 |
GRA başına el çarkı beslemesi. | mm/gra. | 0.001 | |
Tekerlek Boyutu (OD*genişlik*kimliği) | mm | 500*75*305 | |
Toplam Nominal Güç | KW | 32 | |
Yüzey pürüzlülüğü | μm | RA0.63 | |
Brüt ağırlık | kilogram | 12500 | |
Paket Boyutu (L*W*H) | santimetre | 600*220*172 260*227*255 | |

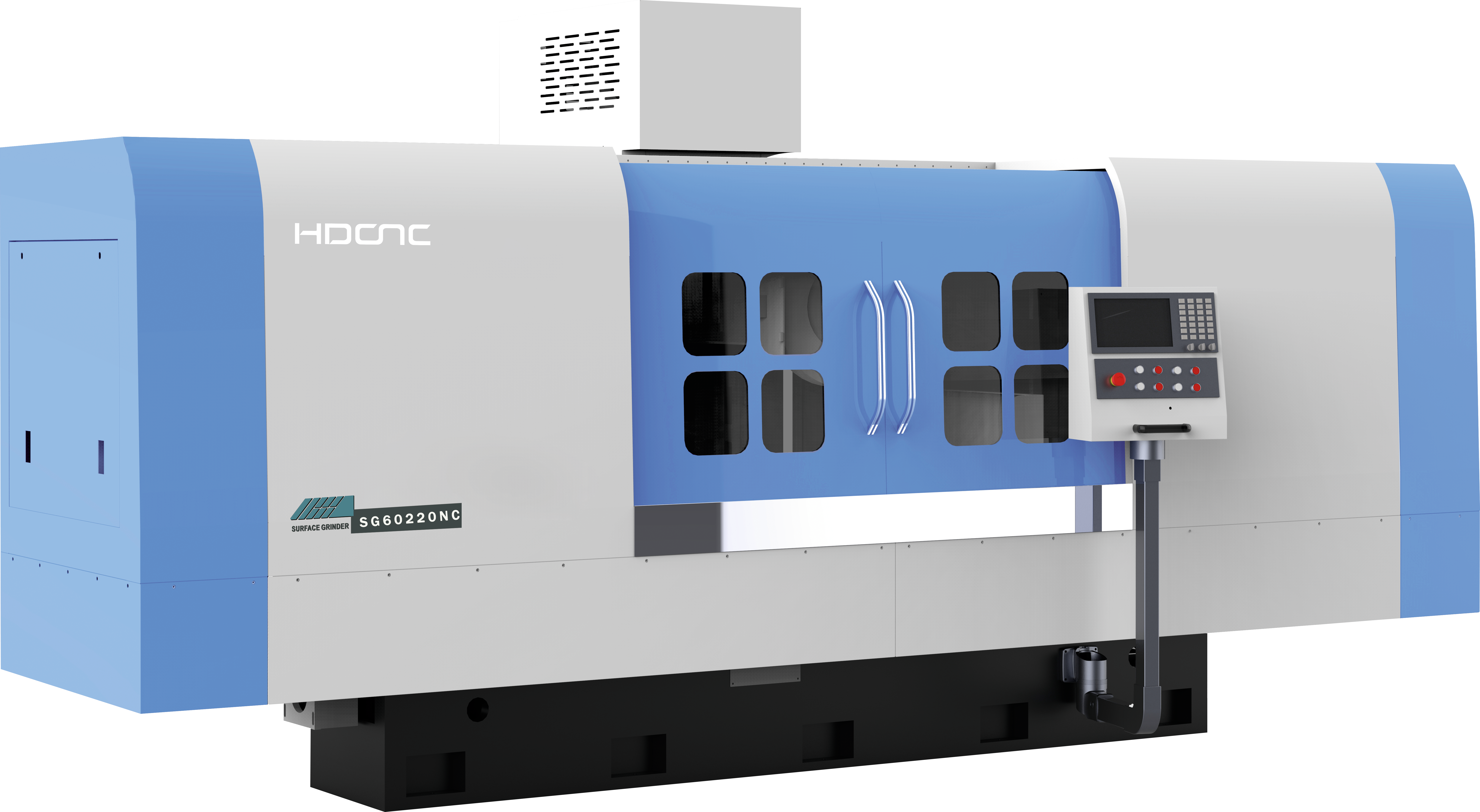

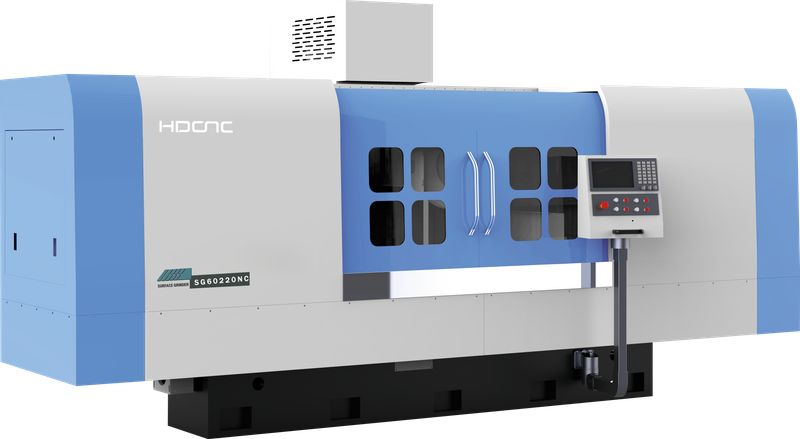

Sütun Mobil Yüzey Öğütücü, yüksek teknoloji elektromekanik ve hidrolik entegre ürünlerin bir koleksiyonudur. Makine T şeklindeki düzeni benimser, öğütme kafa gövdesi sütun kılavuz rayı (Y ekseni) boyunca yukarı ve aşağı hareket eder, sütun yatağın arka kılavuz rayı (Z ekseni) boyunca ileri ve geri hareket eder ve tablo yatağın kılavuz rayı boyunca sola ve sağa doğru hareket eder (X ekseni).
Yatak, işleme sürecinde iyi dinamik operasyon elde etmek ve iş parçasının düzlüğünü sağlamak için mineral malzemelerden yapılmıştır.
Bir kutu gövdesi yapısı için taşlama başlığı, yüksek hassasiyetli taşlama kafası iğ için dinamik ve statik basınç ana şaftı, manşon yapısı yükleme, mil motor iş mili doğrudan elastik kuplaj ile bağlanır, kılavuz hassas doğrusal kılavuz rayı benimser, yukarı ve aşağı hareket, Servo motorunu COG kayış tekerleği yavaşlamasından geçirir, verimli haddeleme vidası döndürür ve yukarı doğru ilerler. Taşlama gövdesi, çekiç sistemini dengeleyerek daha sorunsuz hareket eder.
Sütun, yapısal sertliğini daha güçlü ve daha güçlü hale getiren çift duvar yapısına sahip çerçeve şekilli bir kutudur. Altta doğrusal kılavuz rayı benimser ve Z-yönlendirme hareketi, servo motoru tarafından dişli kayış çarkından yavaşlar, bu da ön ve arka yönlerdeki yuvarlanma kurşun vidasını döndürmek ve ileri ve geri hareket etmek için yönlendirir.
Çalışma maddesi düz V kılavuz rayını benimser ve Teflon aşınmaya dayanıklı kayışı yapıştırır, yatağın kılavuz rayı boyunca hareket eder, çift silindirli tahrik hidrolik tahrikini benimser, çift silindir yatak gövdesi ile sabitlenir; Hidrolik sistem, takım tezgahının dışında bağımsız bir hidrolik istasyonu benimser ve yağ soğutma sistemi hidrolik yağı soğutmak için kullanılır, böylece yağ sıcaklığının sıcaklığı azalır ve yağ deposunun hacmi azalır. Yatağın içinde hidrolik yağ olmadığından, geleneksel öğütücünün hidrolik yağı soğutmak için yatağa dayandığı ve taşlama doğruluğu yağ sıcaklığından etkilenir. Sol ve sağ yönü yakınlık anahtarı, özel elektro-hidrolik kapak, kararlı ve güvenilir ile iletilir. Çalışma masasının hareket hızı, yatağın önüne monte edilen manuel hız düzenleme valfi ile aşamalı hız düzenlemesidir.
Elektrik kontrolü, elektrik kontrol sistemini sabit ve güvenilir hale getiren her eylemi kontrol etmek için PLC programlanabilir denetleyiciyi benimser.
Y ve Z eksenleri servo motor tarafından tahrik edilir ve elektronik el çarkı, geleneksel mekanik el çarkının yerini almak için uzaktan kumanda için kullanılır. Şanzıman sistemi basitleştirilmiştir, bu da takım takımının çalışmasını daha insancıllaştırır ve bakım basitleştirilir.
Düğme istasyonu, konsolu dönen kolu benimser. Yatağın önündeki masanın hız ayar kolu dışında işlem panelde kontrol edilebilir. Elektrik kutusu, klima soğutma ile bağımsız elektrik kabini kabul eder.
Enine mesafe, paneldeki elektrik düğmesi ile doğrudan keyfi olarak ayarlanabilir. Ayar basit ve daha verimlidir. Yem tutarı doğrudan panelde ayarlanabilir.
Makine otomatik boyut taşlama fonksiyonu ile donatılmıştır, ayarlanmış boyuta ve sıfır öğütme (ışık bıçağı) ulaşmak için tamamen otomatik yüzey taşlama olabilir, öğütme tekerleği, ürünlerin yüklenmesini ve boşaltılmasını kolaylaştırmak için sabit noktaya yükselebilir; Hidrolik motorun güç kaynağı hemen otomatik olarak kapatılır, bu da öğütmeyi daha otomatik hale getirir ve işgücü maliyetini büyük ölçüde azaltır.
Makine otomatik hata alarmı işlevine sahiptir, kılavuz rayın yağlama yağı seviyesi çok düşükse veya basınç çok düşükse, makine otomatik olarak durabilir ve alarm verebilir.
