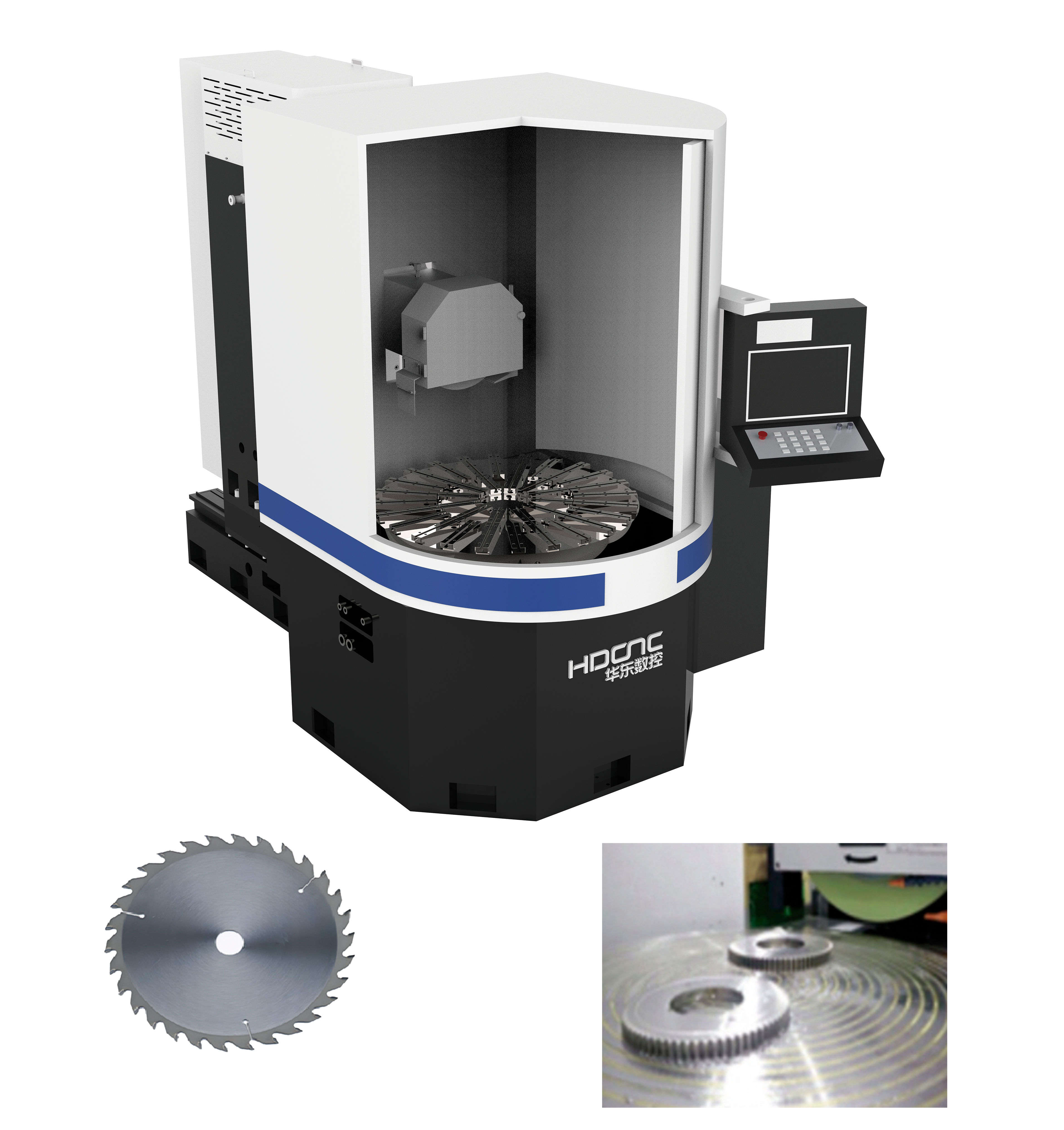

MG73120NC Yüksek Hassasiyetli Honzotal Ais Dairesel Tabla Yüzey Taşlama
I. Takım Tezgahının Amacı ve Yapısal Özellikleri

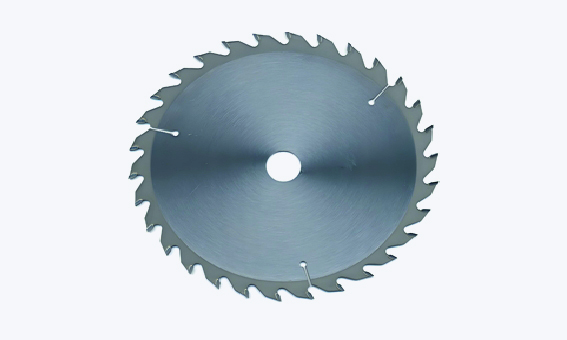

Bu ürün, HDCNC"ye ait yüksek hassasiyetli hibrit hidrostatik mil ve hidrostatik döner tabla ile entegre edilmiş, üstün sağlamlık ve yüksek hassasiyet gibi temel avantajlar sağlayan hareketli bir sütun yapısına sahiptir. Çalışma sırasında iş parçaları, geometrilerine ve boyutlarına bağlı olarak elektromanyetik tutucular veya özel donanımlar aracılığıyla sabitlenir. Malzeme, taşlama çarkının çevresinden uzaklaştırılarak, yüksek boyutsal doğruluk ve mükemmel yüzey kalitesine istikrarlı bir şekilde ulaşılması sağlanır. Makine, disk kesiciler, sürtünme plakaları, testere bıçakları, valfler ve piston segmanları gibi halka şeklindeki iş parçalarının taşlanması için tasarlanmıştır. Rulman ara parçaları gibi disk şeklindeki bileşenler için özellikle optimize edilmiştir; bu da onu takım imalatı, rulman üretimi, valf fabrikaları ve genel makine endüstrilerindeki yüksek hassasiyetli taşlama işlemleri için yaygın olarak uygulanabilir hale getirir.
II. Takım Tezgahının Ana Teknik Parametreleri
Öğe | Birim | MG73120NC | |
Elektromanyetik vantuz çapı | mm | 1250 | |
Elektromanyetik etkili çapı vantuzun | mm | 1200 | |
Çalışma masası dönüş hızı (sonsuz değişken) | öğleden sonra | 15-50 | |
Taşlama çarkı milinin merkez hattından çalışma masasına kadar maksimum mesafe | mm | 600 | |
Çalışma masasının yatay hareketi | Otomatik ilerleme hızı | mm/leylek | 0.005～12 |
Hızlı hız | m/dk | 0,5~1 | |
Elektronik el çarkının mikro teed oranı | mm/div | 0.005 | |
Taşlama tekerleği | Taşlama taşı boyutu (dış çap kalınlığı iç çap) | mm | 500×75×305 |
Mil frekansı dönüşüm hızı | rpm | 960-1450 | |
Öğütme kafasının dikey hareketi | Hareket hızı | m/dk | 0-1 |
Otomatik ilerleme hızı | mm/leylek | 0.001-0.05 | |
Elektronik el çarkının mikro besleme hızı | mm/div | 0.002 | |
Motor | İş mili | KW | 18.5 |
Hidrolik pompa motoru | KW | 2.2 | |
Çalışma masası döner motoru | KW | 2.2 | |
Enine besleme servomotoru | KW | 3 | |
Dikey besleme servo motoru | KW | 3 | |
Brüt ağırlık | kilogram | yaklaşık10500 | |
