Kullanılabilirlik Durumu: | |
---|---|
Miktar: | |
Oto parçaları
makine üreticisi
askeri havacılık
Kalıba dökmek
soğutma sistemi | hidrolik istasyon | yağlama sistemi | çalışma ışığı | tesviye takozları |
temel vidası | tekerlek flanşı | tekerlek balans çardağı | alet ve alet kutusu | manyetik ayna |
standart tekerlek | PLC denetleyicisi | kullanım kılavuzu | dokunmatik ekran |
toz toplama cihazı | kağıt filtre | sihirli ayırıcı | tekerlek denge standı | YZ ekseni DRO'su |
Tanım | Birim | MG2050NC2 |
Tablo boyutu (L * W) | mm | 210*480 |
Maks strok(G*U) | mm | 260*580 |
Tablonun T-yuvası(No.*genişlik) | mm | 1*14 |
İş mili merkezinden çalışma tezgahına olan mesafe | mm | 420 |
Maks.tablonun yüklenmesi (magentic dahil ayna) | kilogram | 120 |
Manyetik mandren boyutu | mm | 460*200 |
Tekerlek boyutu (OD*Genişlik*ID) | mm | 200*13* 31.75 |
Mil hızı (kademesiz) | dev/dak | 0-3600 |
çalışma masası hızı | m/dak | 3-25 |
Dikey besleme MPG (darbeli besleme) | mm | 0,0001/0,001/0,01 |
Dikey besleme MPG (yoğun besleme) | mm | 0.0001 |
Dikey otomatik besleme | mm/stok | 0,0005-0,05 |
Kıvılcımsız öğütme süreleri | zaman | 0-10 |
Hızlı besleme hızı | mm/dk | 500 |
Enine besleme MPG(darbeli besleme) | mm | 0,0005/0,005/0,05 |
Enine besleme MPG(kısa ilerleme) | mm | 0.0005 |
Enine hızlı ilerleme | mm/dak | 50-1000 |
Mil motoru | kw | 2.2 |
Hidrolik motor | kw | 2.2 |
Soğutma motoru | kw | 0.125 |
Yükselen servo motor | kw | 3 |
Enine besleme motoru | kw | 8.5 |
Toplam anma gücü | kw | 6 |
Yüzey pürüzlülüğü | mikron | Ka0.16 |
İşlenmiş yüzey ile sıfır noktası arasında paralellik uçak | mm | 300:0.003 |
Brüt ağırlık | kilogram | 2800 |
Tanım | Birim | MG40100NC2 |
Tablo boyutu (L * W) | mm | 406*1020 |
Maks strok(G*U) | mm | 460*1130 |
Tablonun T-yuvası(No.*genişlik) | mm | 3*14 |
İş mili merkezinden çalışma tezgahına olan mesafe | mm | 560 |
Maks.tablonun yüklenmesi (magentic dahil ayna) | kilogram | 500 |
Manyetik mandren boyutu | mm | 400*1000 |
Tekerlek boyutu (OD*Genişlik*ID) | mm | 400*40*127 |
Mil hızı (kademesiz) | dev/dak | 100-3600 |
çalışma masası hızı | m/dak | 5-25 |
Dikey besleme MPG (darbeli besleme) | mm | 0,001/0,01 |
Dikey besleme MPG (yoğun besleme) | mm | 0.001 |
Dikey otomatik besleme | mm/stok | 0,001-0,05 |
Kıvılcımsız öğütme süreleri | zaman | 0-10 |
Hızlı besleme hızı | mm/dk | 500 |
Enine besleme MPG(darbeli besleme) | mm | 0,001/0,01 |
Enine besleme MPG(kısa ilerleme) | mm | 0.001 |
Enine hızlı ilerleme | mm/dak | 1-1000 |
Mil motoru | kw | 5.5 |
Hidrolik motor | kw | 0.75 |
Soğutma motoru | kw | 0.125 |
Yükselen servo motor | kw | 2.4 |
Enine besleme motoru | kw | 2.4 |
Toplam anma gücü | kw | 6 |
Yüzey pürüzlülüğü | mikron | Ka0.16 |
İşlenmiş yüzey ile sıfır noktası arasında paralellik uçak | mm | 300:0.003 |
Brüt ağırlık | kilogram | 4500 |

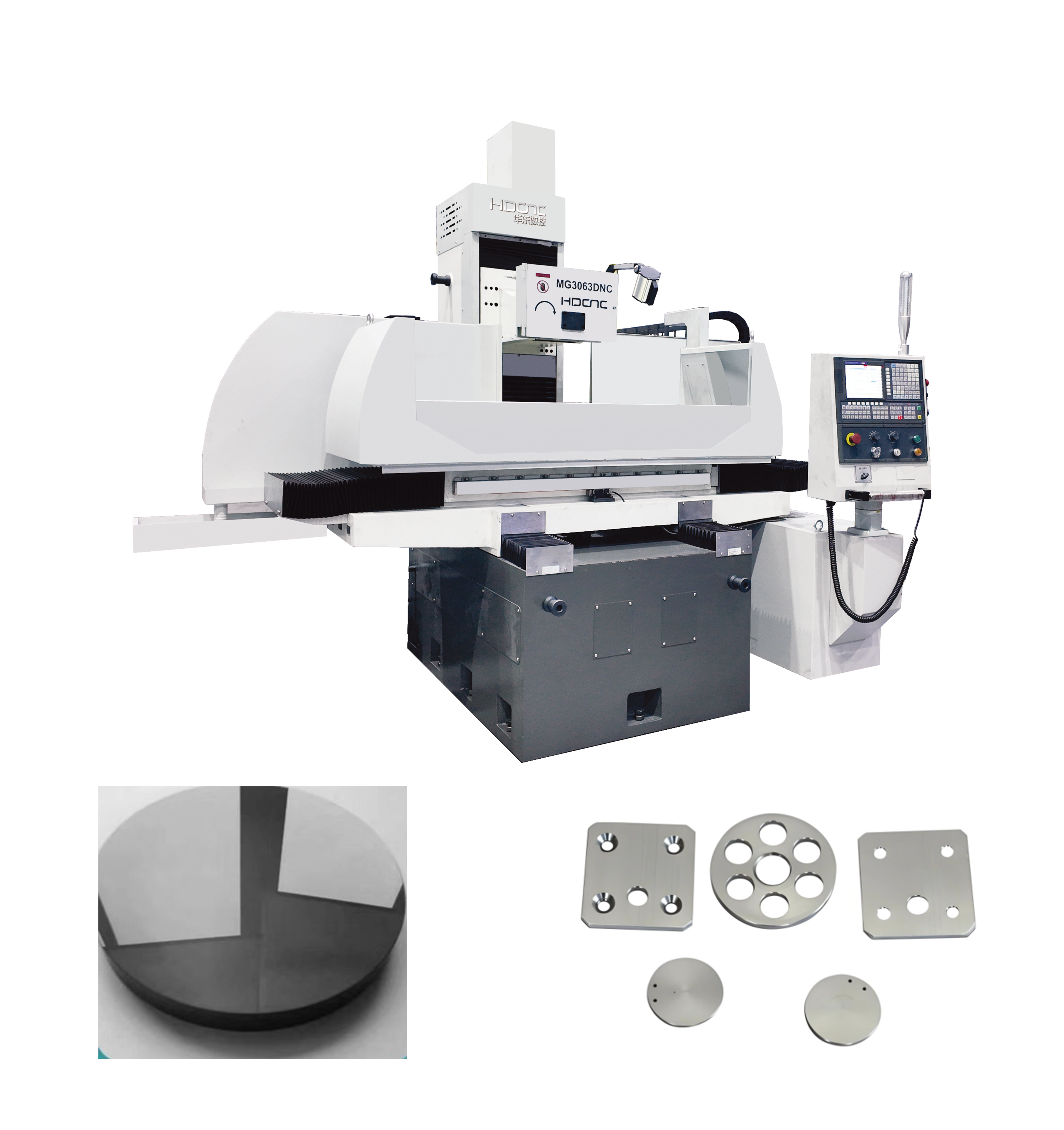

Çapraz çekme plakasının düzenini benimser ve ana bileşenler, sıcaklık farkının doğruluk üzerindeki etkisini önleyen ve yüksek mukavemetli yapının sertliğine ve iyi sönümleme performansına sahip olan yeni simetrik yapı tasarımını benimser.
Makinenin hassasiyeti um (0.001mm) seviyesine ulaşabilir.
Çift V kızak için eyer boyunca sol ve sağ hareketli kılavuz rayı, manuel kullanarak kılavuz ray yüzeyi, hassas kazıma geliştirme, güçlü sağlamlık, küçük termal deformasyon, yüksek taşlama hassasiyeti ile bağımsız hidrolik istasyon kapalı hidrolik sistem sürücüsü tarafından sol ve sağ hareket.
Taşlama kafasının alt ve ön ve arka hareketi için önceden yüklenmiş hassas lineer kızak ve hassas vidalı mil tahriki kullanılır, bu da yüksek tekrarlanabilirlik ile doğru besleme yapabilir.
Dinamik basınç teknolojisi kullanan özel taşlama kafası mili için iş mili, iş miline manşon yapısı, elastik kaplinli iş mili motoru ve iş miline doğrudan bağlantı.
Taşlama için özel insan-makine arayüzü, taşlamayı daha basit ve verimli hale getirir.
