VT16/20/25/32/40 VM16/20/25/32 VMG16/20/25/32
HDCNC
Yapısal Özellikler:
1. X/Z ekseni, mükemmel dinamik performansa, yüksek hareket sertliğine ve ağır kesimlere dayanma kapasitesine sahip, sabit akışlı kapalı hidrostatik kılavuzları benimser.

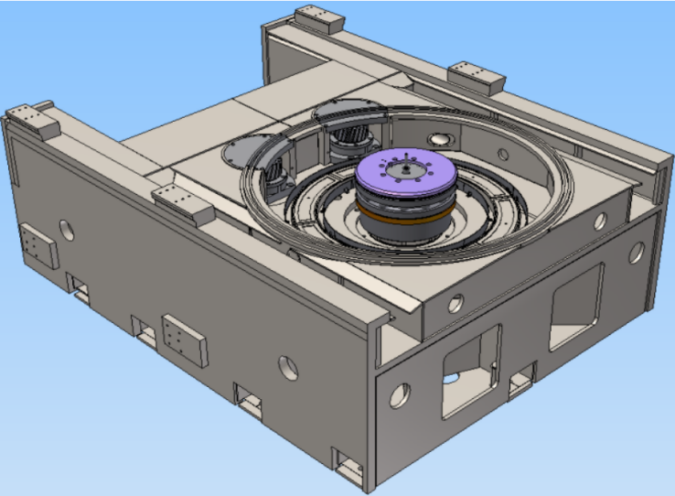

2. Çalışma masası, yüksek hassasiyetli çift sıralı silindirik makaralı rulmanlarla radyal olarak merkezlenir ve sabit akışlı kapalı hidrostatik kılavuzlarla eksenel olarak desteklenir; böylece büyük yük kapasitesi, yüksek dönme doğruluğu, güvenilir çalışma ve kolay ayarlama ve bakım sağlanır.

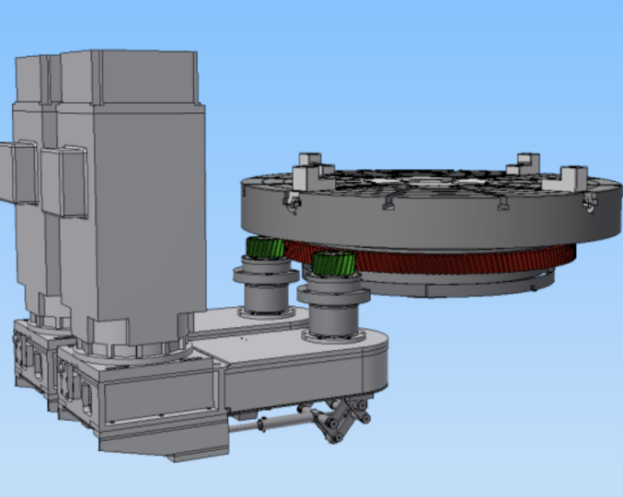

3. Döner çalışma tezgahı birden fazla servo motor tarafından tahrik edilir: dönüş sırasında, tüm motorlar güç süperpozisyonunu elde etmek için aynı yönde dönerek yüksek tork ve yüksek güçlü kesmeyi garanti eder; frezeleme sırasında, elektronik boşluk gidermeyi gerçekleştirmek için birden fazla motorun ana-bağımlı kontrolü benimsenerek yüksek dönme konumlandırma doğruluğu sağlanır.
4. Çapraz kiriş besleme sistemi, çapraz kiriş hareketinin senkronizasyonunu ve konumsal doğruluğunu sağlayan çift motorlu, çift bilyalı vidalı ve çift ızgaralı cetvel algılama yapısını benimser.
Uygulama kapsamı:

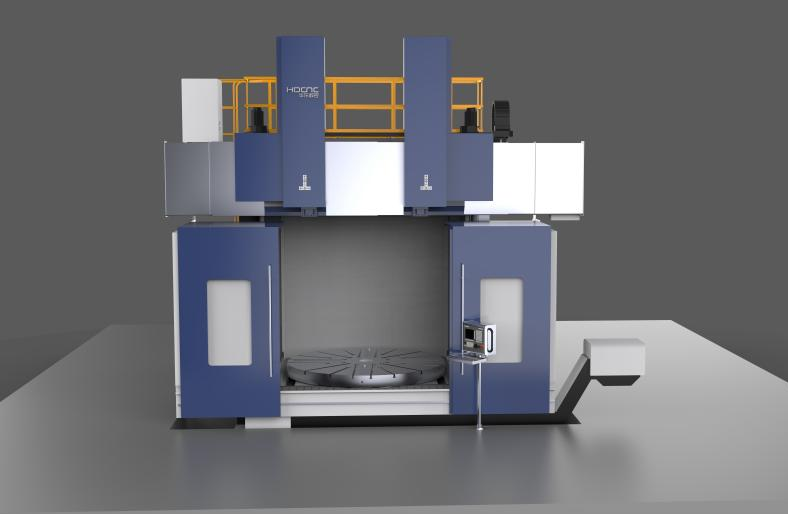

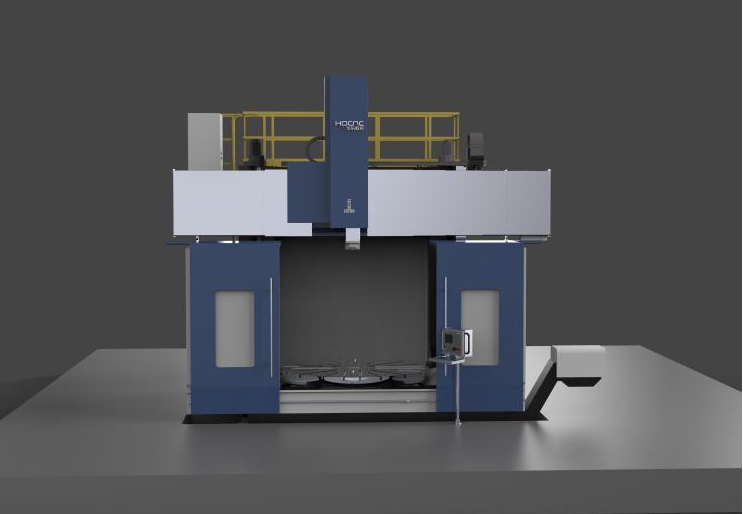

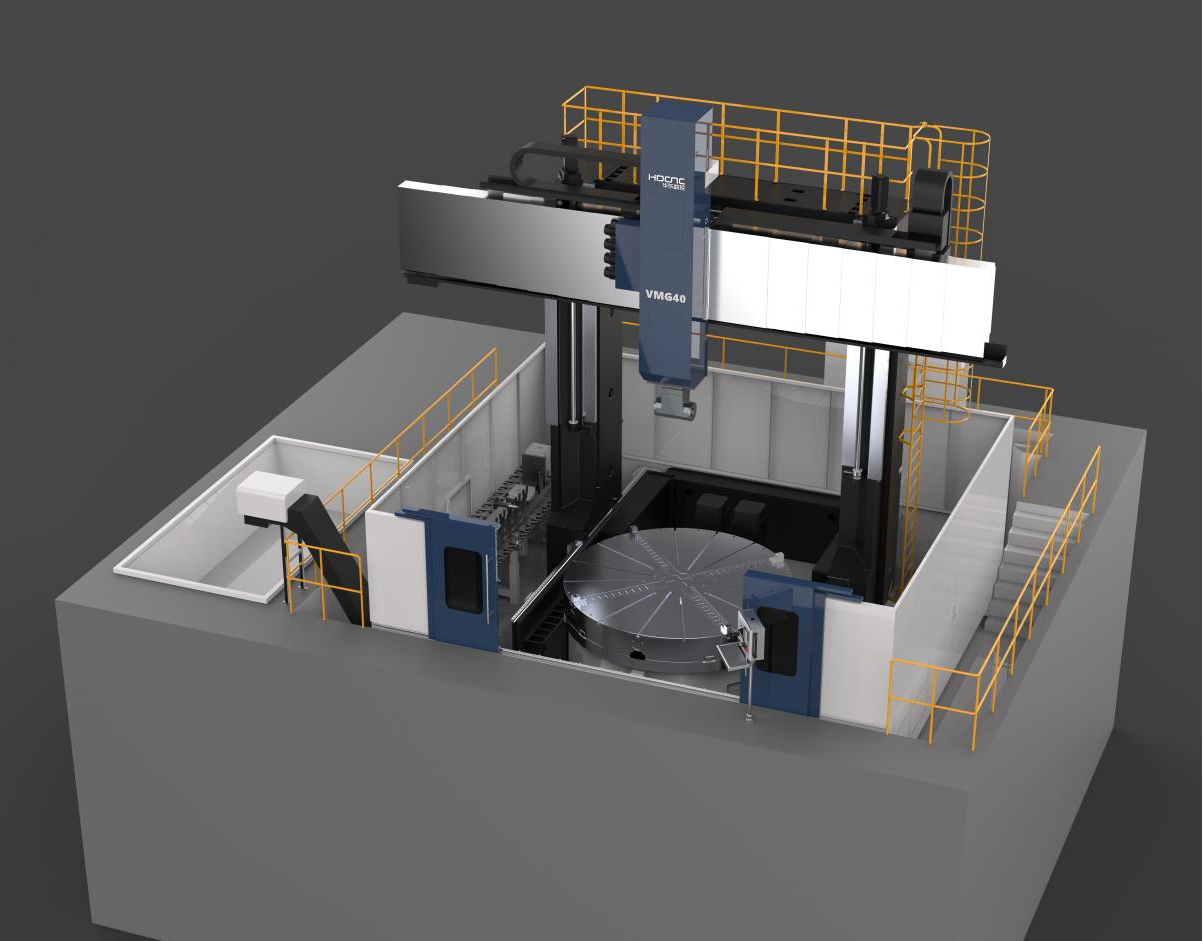

VT/VM/VMG serisi küçük ve orta ölçekli CNC çift kolonlu dikey tornalar, torna-freze makineleri ve portal hareketli torna-freze bileşik makineleri, havacılık, vanalar, enerji, inşaat makineleri ve genel mekanik imalat gibi endüstrilerde yaygın olarak kullanılmaktadır.
Teknik Özellikler:
Öğe | Birim | VT16 | VT20 | VT25 | VT32 | VT40 |
VM16 | VM20 | VM25 | VM32 | VM40 | ||
VMG16 | VMG20 | VMG25 | VMG32 | VMG40 | ||
| mm | 1250 | 1800 | 2250 | 2500 | 3500 |
| mm | 1600 | 2000 | 2500 | 3200 | 4000 |
| mm | 1600 | 2000 | 2500 | 2500 | 3000 |
| ton | 15 | 20 | 25 | 30 | 50 |
| KW | 74 | 74 | 60 | 88 | 120 |
| rpm | 1-300 | 0.8-250 | 0.6-200 | 0,5-160 | 0,5-125 |
| rpm | 0-8 | 0-7 | 0-6 | 0-5 | 0-4 |
| kNm | 32 | 40 | 50 | 63 | 100 |
| mm | 240*280 | 240*280 | 240*280 | 280*320 | 280*320 |
| mm | ±800 | ±1000 | ±1250 | ±1600 | ±2000 |
Kirişin maksimum dikey hareketi | mm | 1000 | 1900 | 1900 | 1900 | 2500 |
Takım dayanağı Yatay hareket | mm | ±1000 | ±1200 | ±1500 | ±1700 | ±2200 |
| mm | 1400 | 1400 | 1400 | 1400 | 2200 |
| kN | 50 | 50 | 50 | 63 | 63 |
| ISO | 50 | ||||
| KW | 22/26 | 22/26 | 22/26 | 30/36 | 30/36 |
| NM | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| rpm | 2,5-3500 | 2,5-3500 | 2,5-3500 | 2,5-3500 | 2,5-2500 |
| DIN/DGQ3441 | |||||
| Heidenhain/Fagor | |||||
|
| |||||
