| Miktar： | |
|---|---|

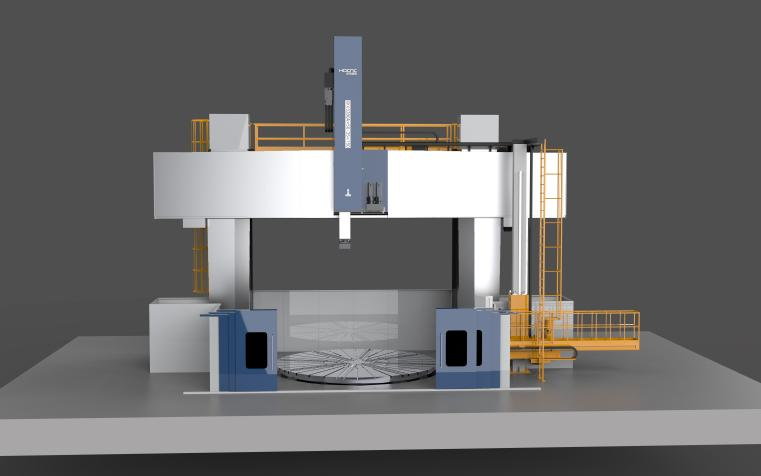

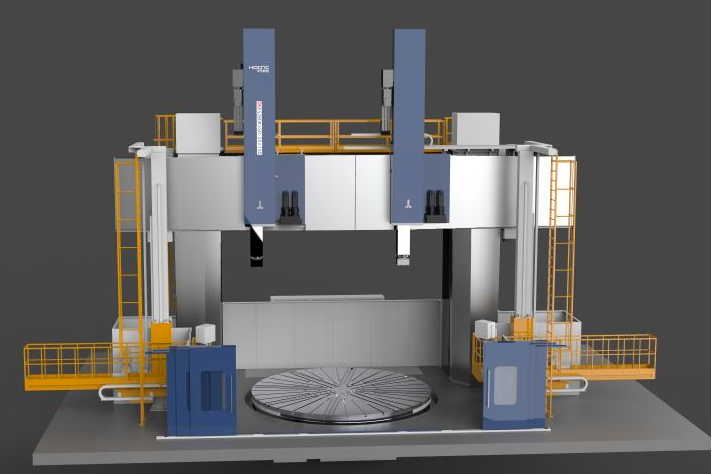

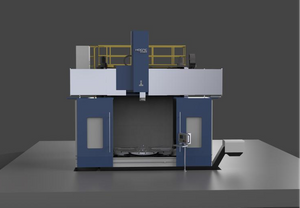

CK(X）5250/5263/5280/52100/52125
HDCNC
Yapısal Özellikler:

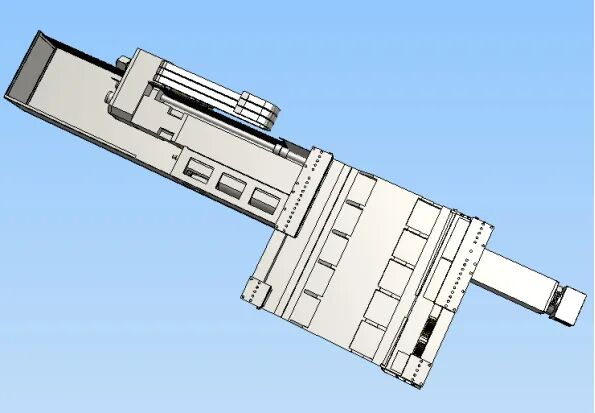

1. X/Z eksenleri, mükemmel dinamik performansa, yüksek hareket sertliğine ve ağır kesme işlemlerine dayanma kapasitesine sahip, sabit akışlı kapalı hidrostatik kılavuzları benimser.

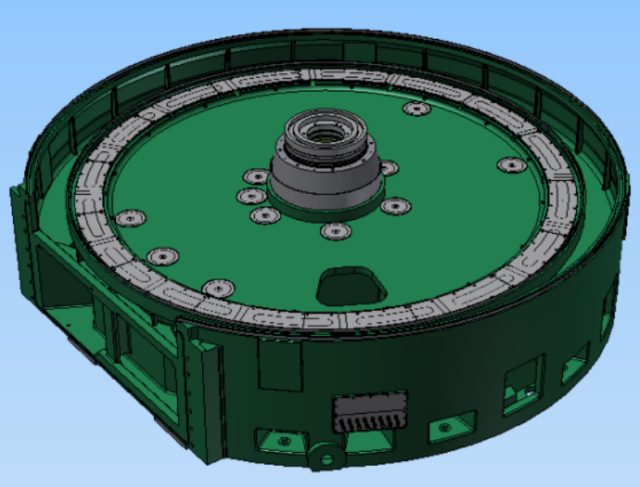

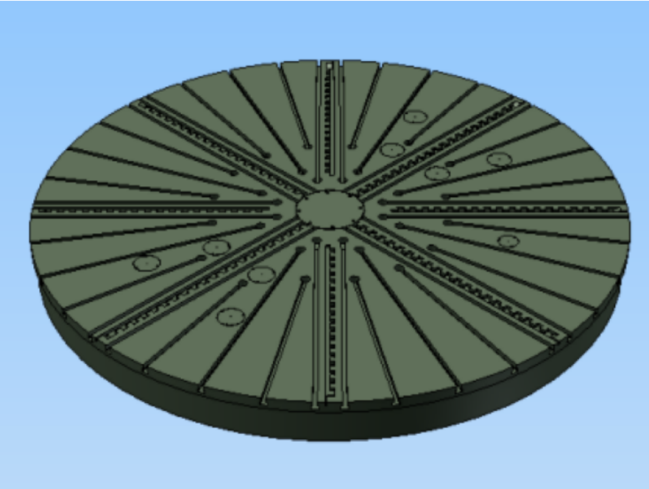

2. Döner çalışma tezgahı birden fazla servo motor tarafından tahrik edilir: dönüş sırasında, tüm motorlar güç süperpozisyonunu elde etmek için aynı yönde dönerek yüksek tork ve yüksek güçlü kesme sağlar; frezeleme sırasında, elektronik boşluk gidermeyi gerçekleştirmek için birden fazla motorun ana-bağımlı kontrolü kullanılır ve yüksek dönme konumlandırma doğruluğu garanti edilir.
3. X ekseni, çift motorlu ve çift dişli elektronik boşluk gidermeyi benimserken, Z ekseni, geniş çaplı, önceden yüklenmiş bir bilyalı vidalı tahrik kullanır.

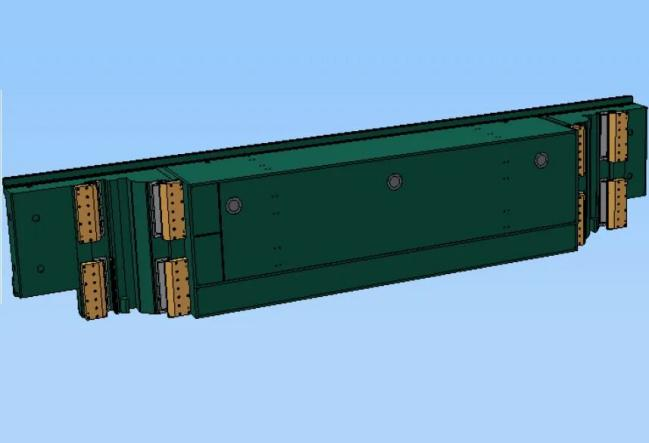

4. Çapraz kiriş besleme sistemi, çapraz kiriş hareketinin senkronizasyonunu ve konumsal doğruluğunu sağlayan çift motorlu, çift bilyalı vidalı ve çift ızgaralı cetvel algılama yapısına sahiptir.
Uygulama kapsamı:
CK(X)52 Serisi Büyük Ölçekli CNC Çift Kolonlu Dikey Torna / Freze-Torna İşleme Merkezleri, inşaat makineleri, askeri mühendislik, gemi yapımı, otomotiv üretimi, hidroelektrik ve rüzgar enerjisi üretimi, takım tezgahı imalatı ve kalıp yapımı gibi endüstrilere yaygın olarak uygulanabilir.
Teknik Özellikler:
Öğe | Birim | CK(X）5250 | CK(X）5263 | CK(X）5280 | CK(X）52100 | CK(X）52125 | ||
Maks. işleme çapı | mm | φ5000 | φ6300 | φ8000 | φ10000 | φ12500 | ||
Çalışma masası çapı | mm | φ4000 | φ5000 | φ6000 | φ8000 | φ8000 | ||
Maks. işleme yüksekliği | mm | 3500/4000 | 4000/5000 | 4000/5000 | 5000/6000 | 5000/6000 | ||
Maks. İş parçası ağırlığı | t | 63 | 100 | 150 | 250 | 250 | ||
Çalışma masası hız aralığı | rpm | 0,004~60 | 0,004~50 | 0,002~30 | 0,002~30 | |||
Maks. Tablanın torku | kNm | 160 | 400 | 600 | ||||
Ana motor gücünün döndürülmesi | KW | 2x60=120 | 2x73=146 | 4x60=240 | ||||
Ram kesit boyutları | mm | 400x400 | 600x700 | |||||
Takım dayanağı Yatay hareket | mm | -200-2800 | -200-3600 | -200-4400 | -200-5400 | -200-6400 | ||
| mm | 1750/2000 | 2000/2500 | 3200 | ||||
Maks. dönme kuvveti takım dayanağı | kN | 80 | 125 | |||||
Frezeleme Ana motor gücü | KW | 37 | 44 | 58 | ||||
Freze mili hızı | rpm | 0~1500 | 0~1000 | 0~800 | ||||
Freze milinin ikincil hız ayarı | 1:1.15/1:6 | 2:3/1:4.475 | 1:2,6/1:10,3 | |||||
Maks. Frezeleme için iş mili torku | NM | 1416 | 1633 | 3150 | ||||
Takım tutucu Tipi | ISO50 | |||||||
Konumlandırma ve tekrarlanabilirlik doğruluğu | DIN/DGQ3441 | |||||||
CNC Sistemi | 828D/BİR/FANUC 0ITF（ Siemens Almanya828D/ONE/FANUC 0ITF(Kullanıcı isteği üzerine diğer markalar da mevcuttur) | |||||||

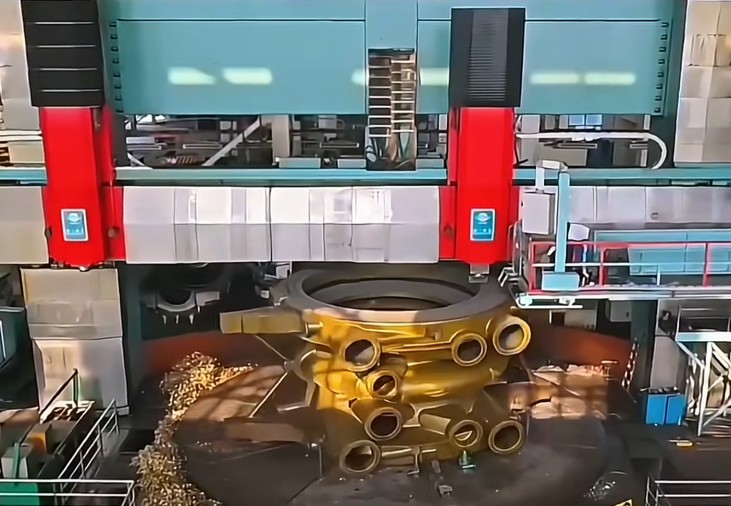

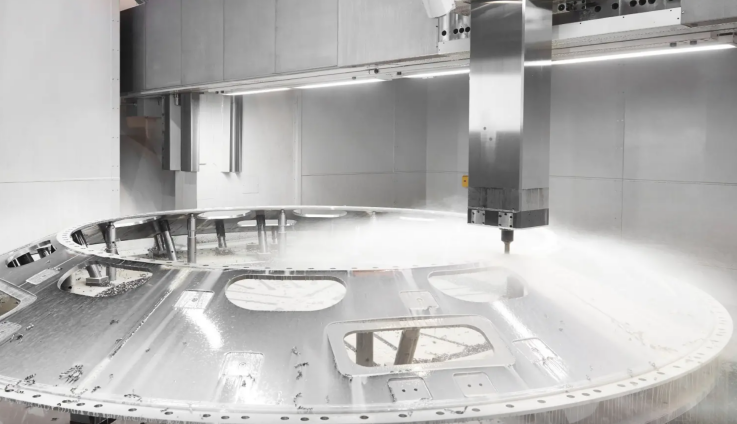

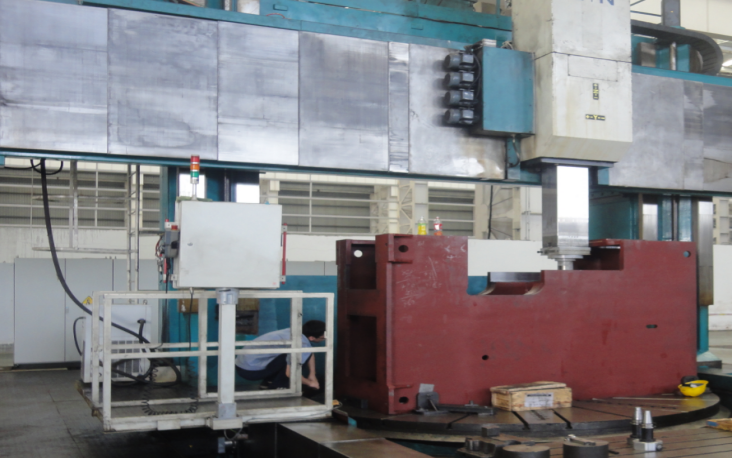

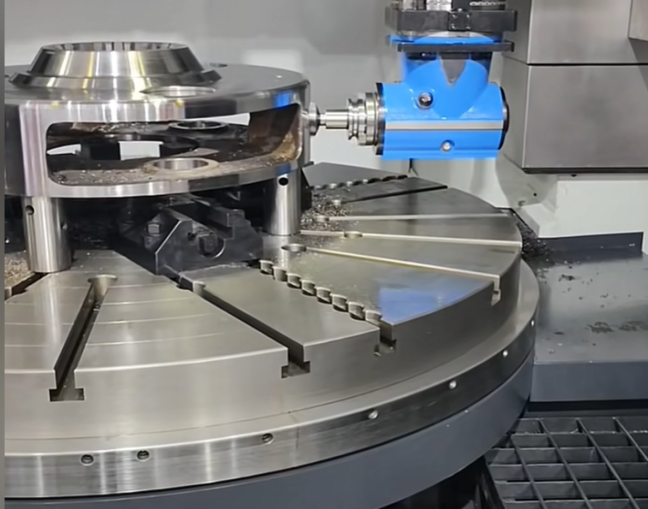

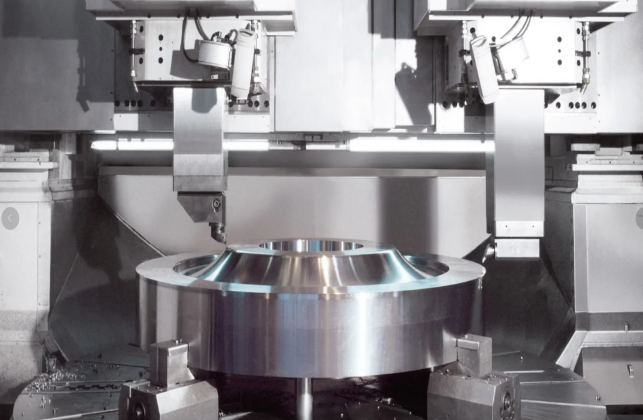

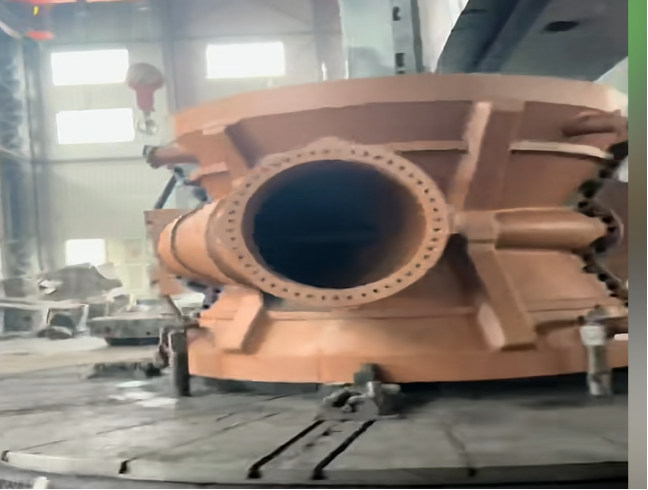

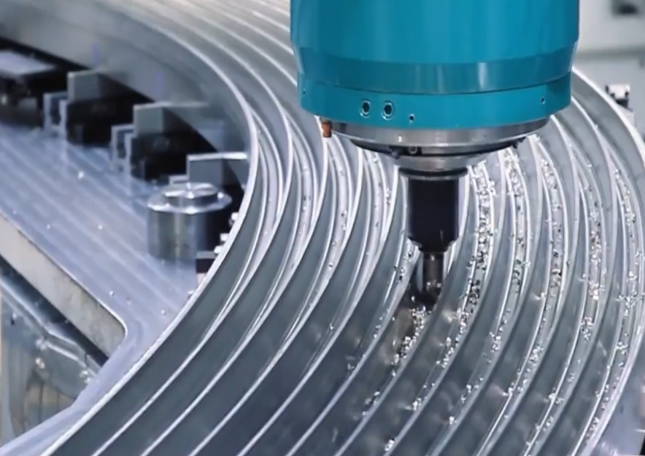

Tipik işlenmiş parçalar:
