24 t ATC | Mil Hava Perdesi Toz Kontrol Sistemi | İş parçası soğutma sistemi | Eşit Bölüm CNC döner tablosu | Otomatik yağlama sistemi |
Spiral Yonga Çıkarma Cihazı | Zincir plaka tipi çip kaldırma | Entegre kapak | Araç ve Araç Kutusu | Temel vidası ve tesviye takozları |
Siemens828D Sistemi | 30/32/40 T ATC | Üç eksen ızgara hükümdarı | Yağ ayırıcı cihazı |
Araç ayar cihazı | ZF dişli kutusu | İş parçası ölçüm cihazı | 0.001 ° döner masa |
model | HC500A | HC630A | HC800A | |
Masa Boyutu | mm | 500 × 600 | 630 × 630 | 800 × 800 |
maksimum yükleme ağırlığı | kilogram | 500 | 2000 | 3000 |
masa bölünmesi | ° | 1 ° × 360/0.001 | 1 ° × 360/0.001 | 1 ° × 360/0.001 |
sayı genişliği | mm | 6 × 14 × 80 | 5 × 18 × 125 | 5 × 22 × 160 |
Xyz Seyahat | mm | 800/600/600 | 1000/800/900 | 1200/900/900 |
Hızlı Hız (XYZ) | m/dk | 15/15/15 | 15/15/15/ | 15/15/15 |
Xyz kesme hızı | mm/dk | 1-5000 | 1-5000 | 1-5000 |
Millet Merkezi'nden Masa Yüzeyine | mm | 50-650 | 0-800 | 0-900 |
Milletvekili Masa Merkezi | mm | 150-750 | 200-1100 | 220-1120 |
Mil Hızı | rpm | 6000 | 6000 | 6000 |
iş mili | KW | 11/15 | 15/18.5 | 18.5/22 |
Araç Tutucu Türü | BT50 | BT50 | BT50 | |
Çekme sapı | BT50-45 ° | BT50-45 ° | BT50-45 ° | |
ATC kapasitesi | 24 | 24 | 24 | |
Araç Değiştirme Süresi | s | 3.5 | 3.5 | 3.5 |
maksimum araç ağırlığı | kilogram | 25 | 25 | 25 |
Aletin maksimum çapı | mm | Φ110/φ220 | Φ110/φ220 | Φ110/φ220 |
hava basınç | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
makine ağırlığı | kilogram | 10500 | 12500 | 13500 |
makine genel boyutu | mm | 3800 × 3000 × 3020 | 4300 × 3150 × 3800 | 4300 × 3150 × 3900 |

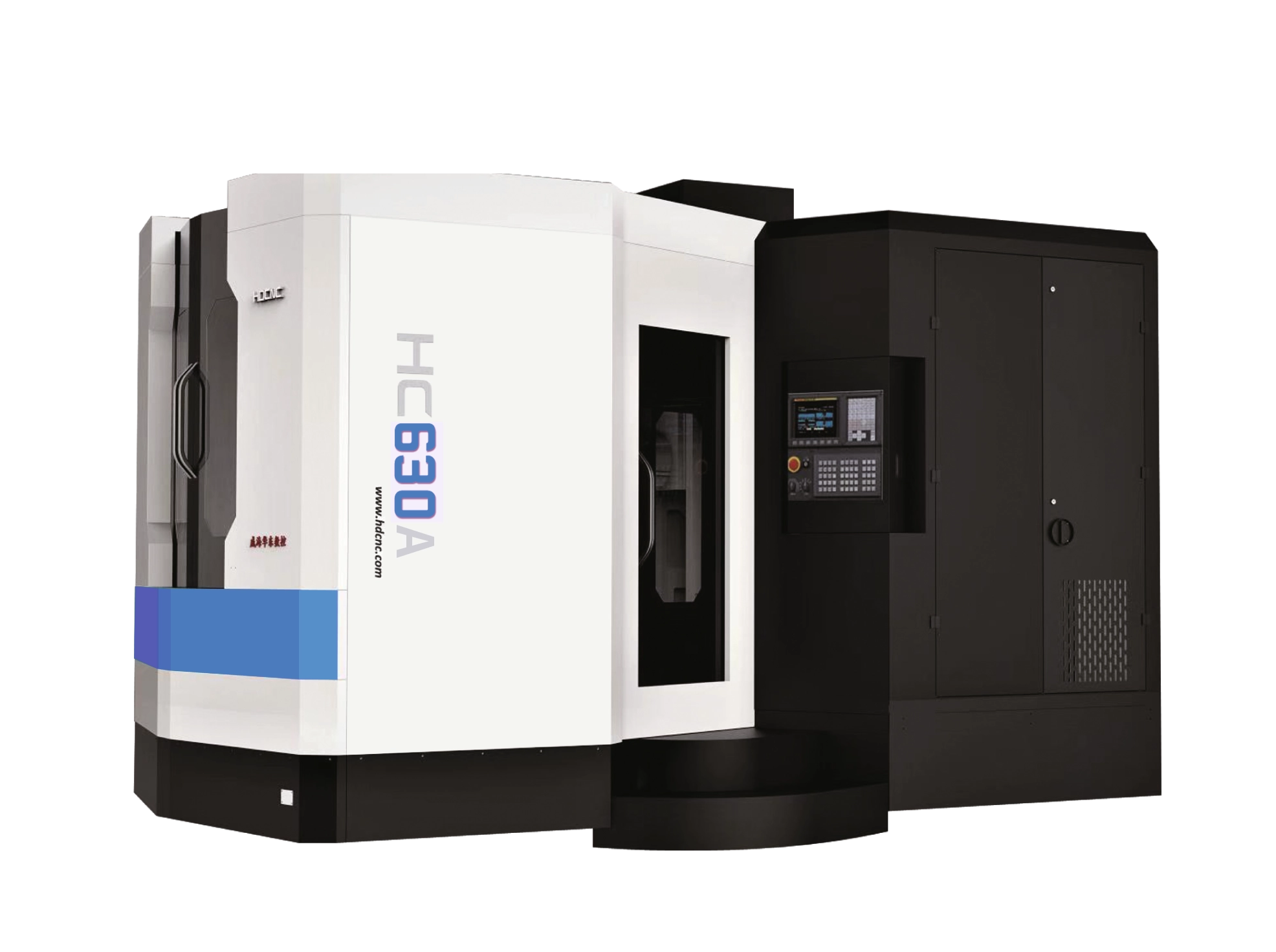

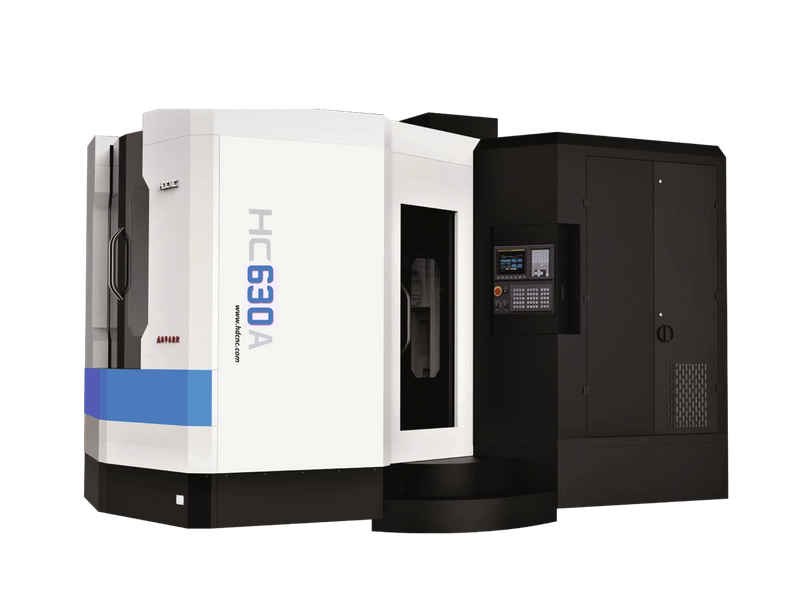

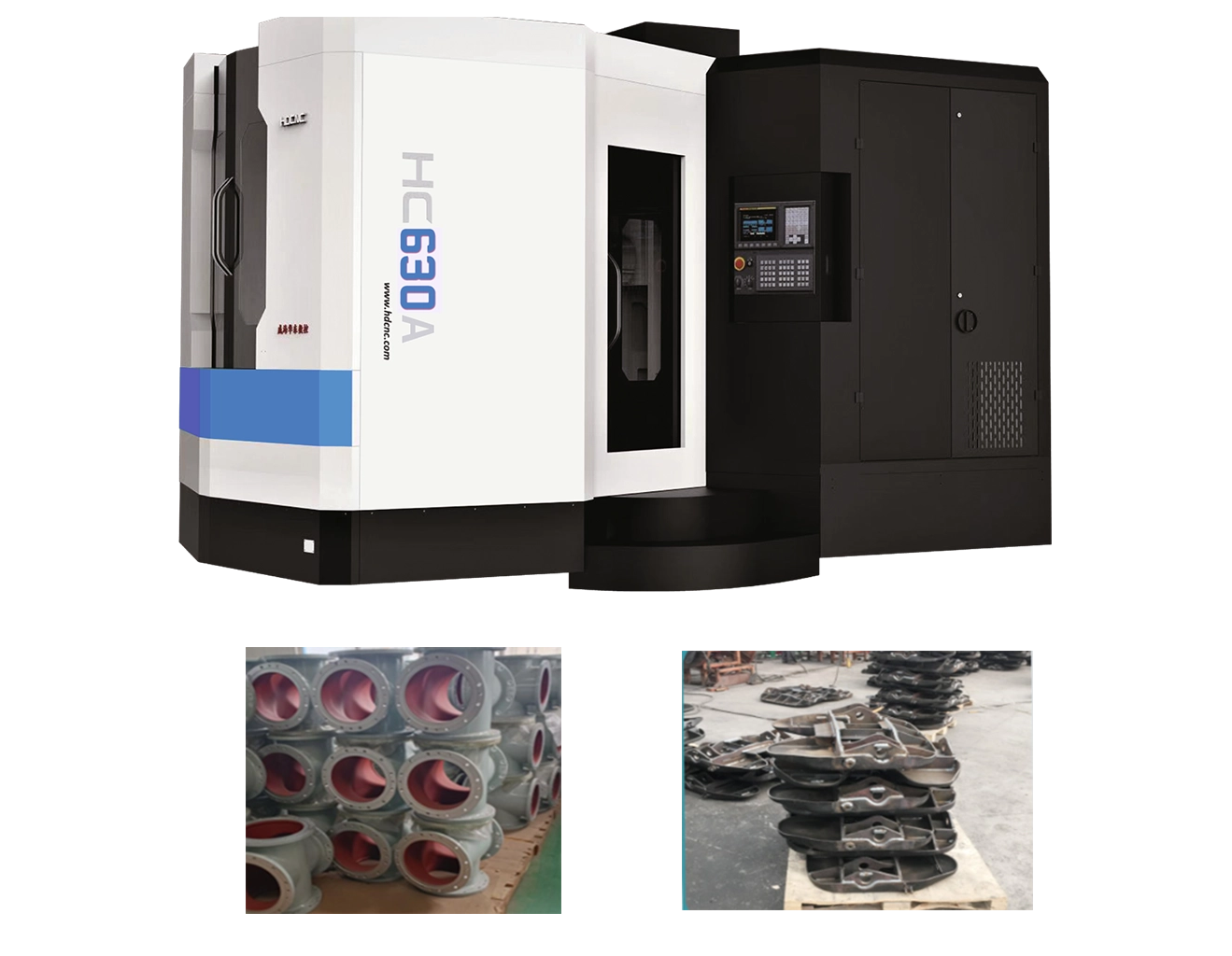

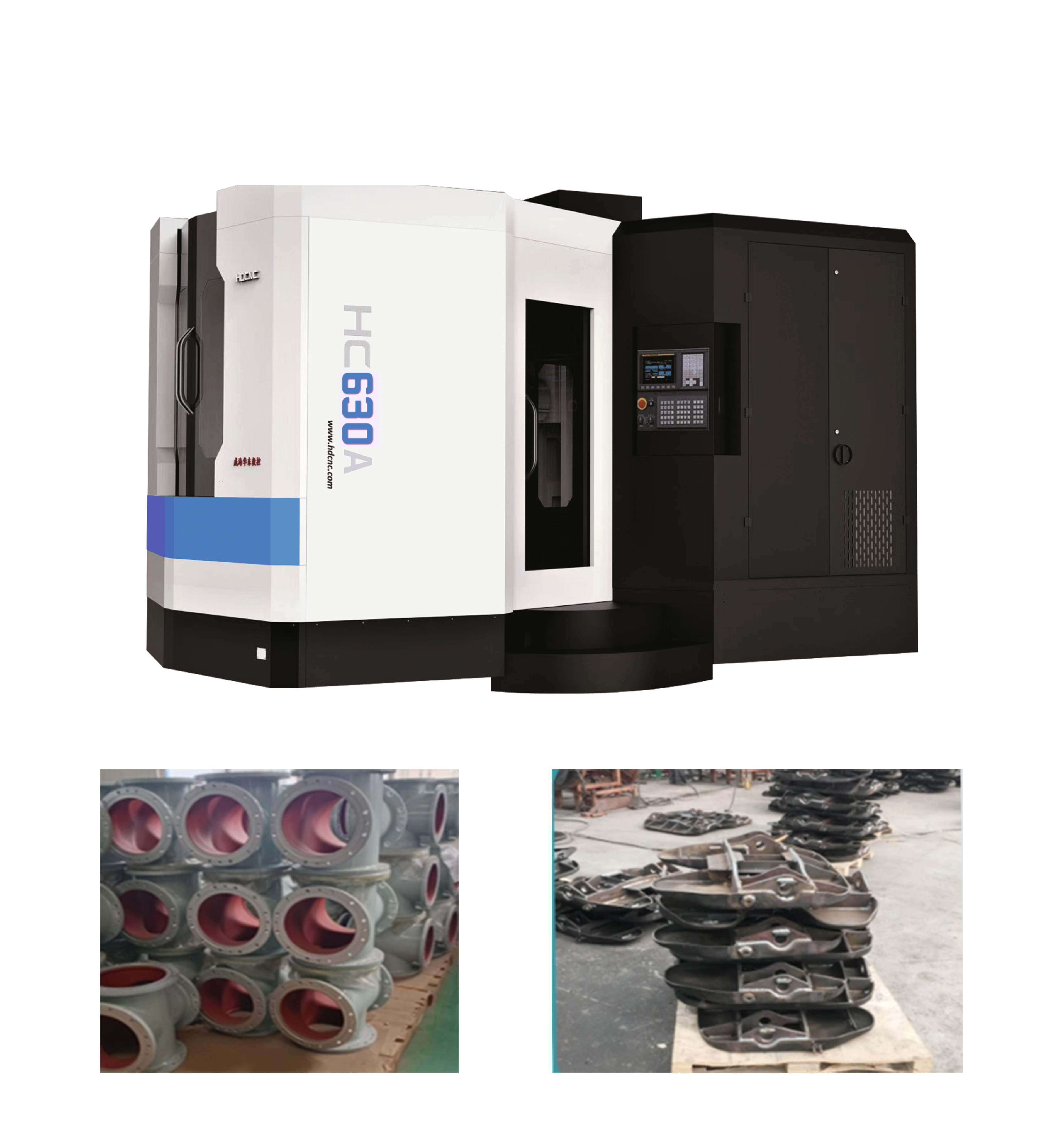

HC Serisi Yatay İşleme Merkezi, Yatay İşleme Merkezi'nin tasarımı ve geliştirilmesi için yerli ve uluslararası gelişmiş makine tasarımı konseptini emmek temelindedir.
Bu makine, büyük açıklık rehber tasarımı, takım tezgahı sertliği genel olarak benimser, taşıma kapasitesi güçlüdür, tek seferlik sıkıştırma frezeleme, sıkıcı, sondaj, dokunma ve diğer işlemleri kaba ve bitiş işlemeden daha fazla bitirebilir.
Fanuc veya siemens sistemi; döner masa, ac, mili, ray, vida Tayvan markalarıdır
