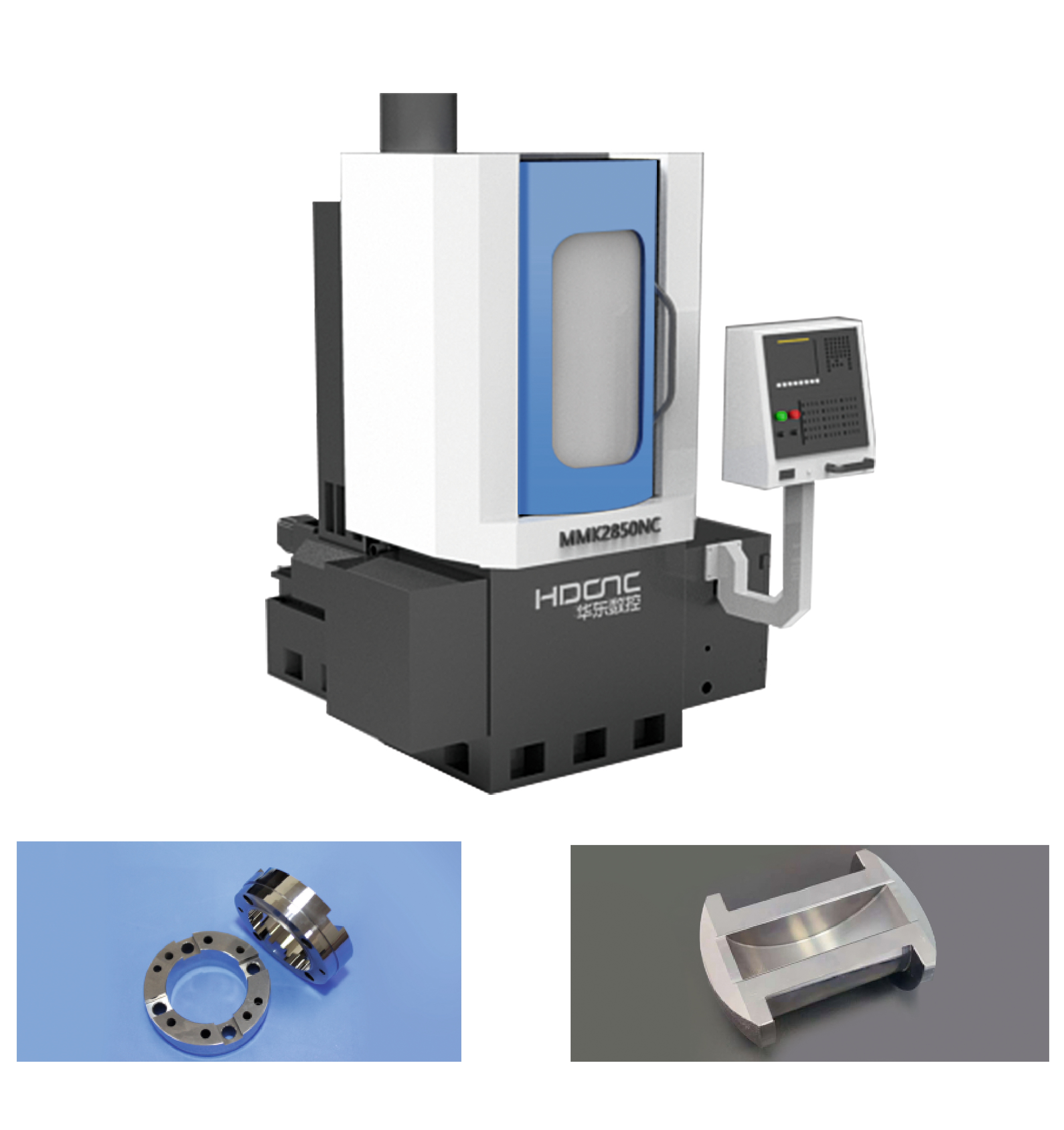

MMK28 serisi Döner Tablalı Hassas CNC Dik Taşlama Makinesi
I. Takım Tezgahının Amacı ve Yapısal Özellikleri
MMK28 serisi hassas CNC dikey eksenli konik yüzey taşlama makinesi, yüksek sertlikte, CNC servo kontrollü hassas dikey eksenli CNC konik yüzey taşlama makinesidir. Taşlama kafası mili dikey olarak düzenlenmiştir ve çalışma masası yatağın üst ucunda yer almaktadır. Yapısal tasarım makul ve kompakttır, yüksek statik ve dinamik sağlamlık ve yüksek hassasiyet sunar. Seçilen tahrik sistemi iyi bir dinamik kaliteye, çalıştırma elemanlarının yüksek hassasiyetine, iyi güvenilirliğe ve hızlı tepki hızına sahiptir. Bu makine esas olarak yatak, sütun, döner çalışma masası (statik basınçlı döner tabla), taşlama çarkı mili, taşlama çarkı düzelticisi, soğutma sistemi (filtreleme cihazı dahil), koruma sistemi, hidrolik sistem ve elektrik sistemi vb."den oluşur.
Bu makine serisi, rüzgar enerjisi, hidroelektrik, rulmanlar ve yarı iletkenler gibi endüstrilerde dönen gövde bileşenlerinin hassas taşlama işleminde yaygın olarak kullanılmaktadır.
II. Takım Tezgahının Ana Teknik Parametreleri
Öğe | Birim | MMK2840NC | MMK2850NC | |
Tablo çapı | mm | φ400 | φ500 | |
Hidrostatik tablo hızı | rpm | 40-140 | ||
Taşlama taşının alt yüzünden tabla yüzeyine kadar olan maksimum mesafe | mm | 400 | ||
İleri geri hareket | Otomatik yem | mm/leylek | 0.005 ～ 12 | |
Motorlu Hız | m/dk | 0.5 ～ 1 | ||
Elektronik el çarkı mikro beslemesi | mm/div | 0.005 | ||
Taşlama tekerleği | Taşlama taşı boyutu (OD x kalınlıkx ID) | mm | İş parçasının türüne bağlı olarak | |
Mil frekans dönüşüm hızı | rpm | 100-3600 | ||
Dikey hareket | Motorlu Hız | m/dk | 0 ～ 1 | |
Otomatik yem | mm/leylek | 0.001 ～ 0.05 | ||
Elektronik el çarkı mikro beslemesi | mm/div | 0.001 | ||
Rotarystoke ofvericl mil kafası | Dönme vuruşu | ± 30 ° | ||
Kilitleme yöntemi | manuel kilitleme | |||
Motor | İş mili | KW | 5.5 | |
Hidrolik pompa motoru | KW | 2.2 | ||
Masa döner motor | KW | 1.5 | ||
Maksimum tablo ağırlığı | Kilogram | 300 | 400 | |
Brüt ağırlık (yaklaşık.) | kilogram | 2500 | 3000 | |

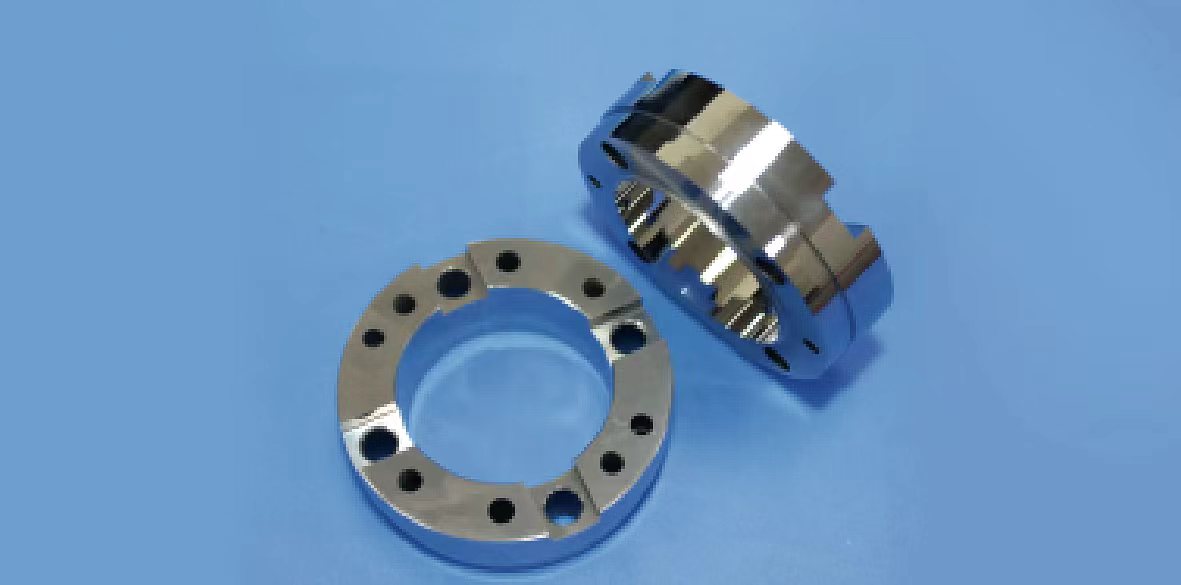

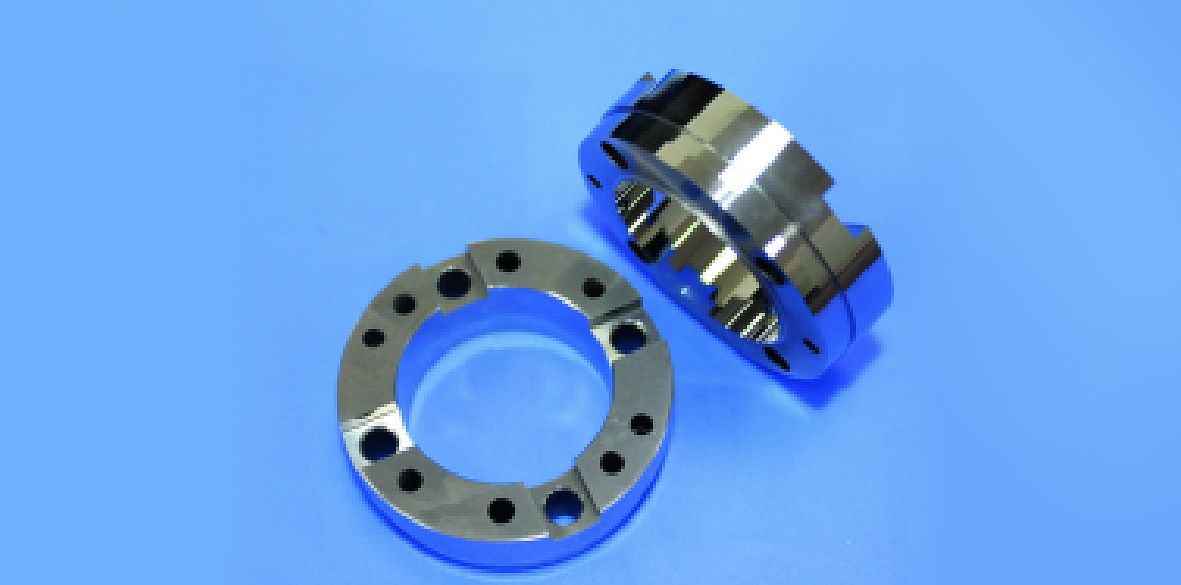

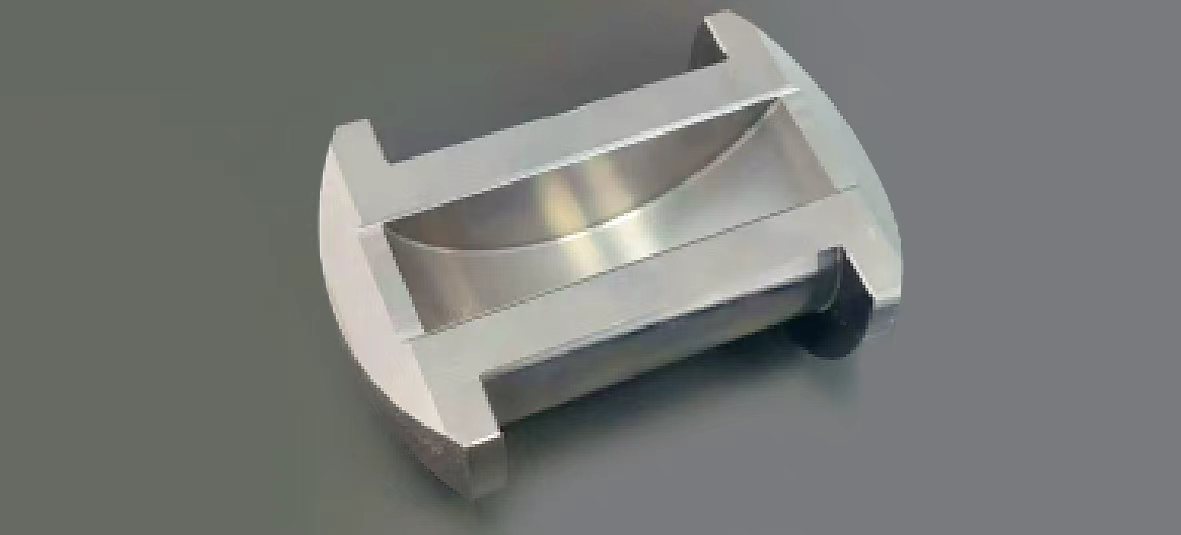

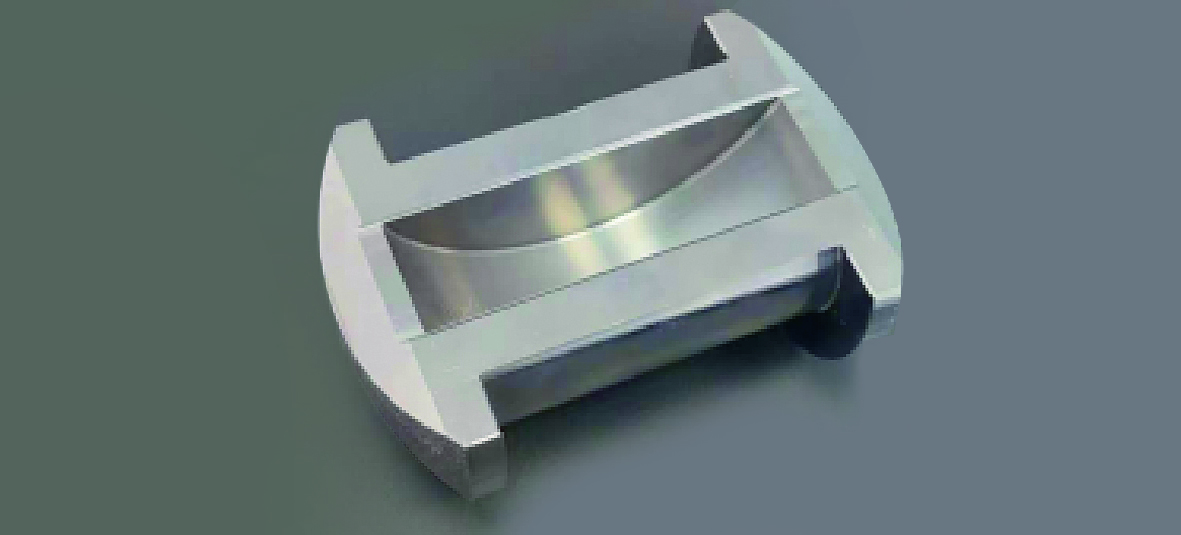

Ⅲ. Uygulama Durumları
