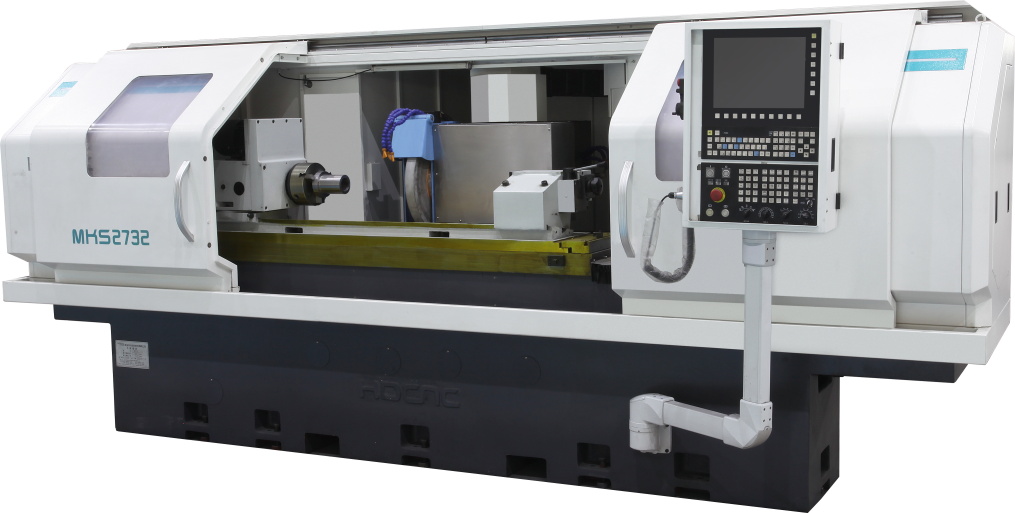

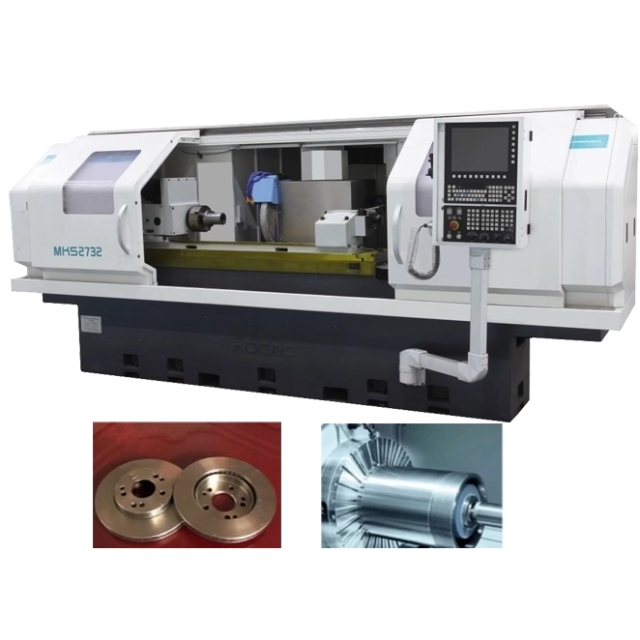

MKS27Series CNC Hassas Kompozit Taşlama Makinesi
HDCNC
I. Takım Tezgahının Amacı ve Yapısal Özellikleri
1. Takım tezgahı, yüksek mukavemetli ve düşük gerilimli besleyici dökümler, küçük termal deformasyon, yüksek doğruluk ve iyi stabilite ile bileşik kutu yapısını benimser.
2. Z ekseni kılavuz rayı, iyi sağlamlığa sahip olan ve düşük hızlarda sürünmeyen statik basınç kılavuz rayı teknolojisini benimser; X ekseni, büyük yük taşıma kapasitesine, yüksek doğruluğa ve hassas tepkiye sahip, ithal edilmiş önceden sıkıştırılmış doğrusal kılavuz rayı teknolojisini benimser.
3. Dış dairesel taşlama çarkı mili, aynı anda iki dış dairesel taşlama çarkı ile yüksek sertlik ve yüksek torkla donatılabilen, ithal, iyi bilinen bir marka taşlama elektrik mili ile donatılmıştır; İç taşlama çarkı elektrik mili, tanınmış bir yerli marka ile donatılmıştır.
4. Mesnet, yüksek hassasiyetli, çift amaçlı bir mesnet yapısını benimser ve punta, iyi bir genel sağlamlığa ve yüksek doğruluğa sahip olan ve hassas taşlama işlemleri için uygun olan, önceden preslenmiş bir yatak kuyruk yuvasını benimser.
5. Takım tareti standart olarak hem sağlamlık hem de doğruluk gereksinimlerini karşılayan bir DDR doğrudan tahrikli döner tabla ve bir T4 iş istasyonu döner tablasıyla donatılabilir.
6. Standart, istikrarlı performans, özel taşlama arayüzü, rahat çalışma ve yüksek maliyet etkinliği olarak yurt içinde üretilen Huazhong CNC sistemi ile donatılmıştır. İsteğe bağlı olarak piyasada bilinen herhangi bir ithal taşlama makinesi sistemi ile donatılabilir.
II. Takım Tezgahının Ana Teknik Parametreleri
Öğe | MKS2720×500 | MKS2732×1000 |
Genel performans | ||
Orta yükseklik | 180mm | 180mm |
Silindirik numunelerin taşlama çapı aralığı | Ø8~Ø200mm | Ø8~Ø320mm |
Dış dairesel numunenin maksimum öğütme uzunluğu | 500 mm | 1000 mm |
İç dairesel numunelerin taşlama deliği aralığı | Ø10~Ø80mm | Ø10~Ø80mm |
İç dairesel numuneler için taşlama deliği derinliği | 125mm | 125mm |
Taşlama çarkı standının minimum ilerleme hızı | 0.0005mm | 0.0005mm |
Çalışma tezgahının minimum besleme hızı | 0.001mm | 0.001mm |
Z ekseni normal ilerleme hızı | 10 m/dak | 10 m/dak |
X ekseni normal ilerleme hızı | 8 m/dak | 8 m/dak |
Hassas mesnetli | Yüksek hassasiyetli çift amaçlı mesnetli | Yüksek hassasiyetli çift amaçlı mesnetli |
Hassas punta | Önceden yüklenmiş rulmanların konumu | Önceden yüklenmiş rulmanların konumu |
Silindirik taşlama kafası (standart konfigürasyon) | ||
Marka | İthal tanınmış marka elektrikli mili taşlama | İthal tanınmış marka elektrikli mili taşlama |
Taşlama taşı özellikleri (dış çap maksimum × genişlik × iç çap) | 500×63×203(mm) | 500×63×203(mm) |
Soğutma yöntemi | Sirkülasyonlu su soğutma | Sirkülasyonlu su soğutma |
Sızdırmazlık yöntemi | Ön gaz contası | Ön gaz contası |
Doğrusal hız | 50M/sn | 50M/sn |
İç taşlama kafası (standart konfigürasyon) | ||
Marka | Yerli tanınmış markalar | Yerli tanınmış markalar |
Soğutma yöntemi | Sirkülasyonlu su soğutma | Sirkülasyonlu su soğutma |
Sızdırmazlık yöntemi | Ön gaz contası | Ön gaz contası |
Mil Hızı | 30000 rpm(standart) | 30000 rpm(standart) |
Taşlama taşı özellikleri (dış çap maksimum × genişlik × iç çap) | 50×25×10(mm) | 50×25×10(mm) |
Takım tareti (B ekseni) | ||
İş istasyonu | T4(standart) | T4(standart) |
Taret tahriki | Mekanik döner tabla/DDR doğrudan tahrikli döner tabla | Mekanik döner tabla/DDR doğrudan tahrikli döner tabla |
Dönme açısı(°) | +30~-280 | +30~-280 |
Döner tabla konumlandırma doğruluğu(") | ±5/±2,5 | ±5/±2,5 |
kontrol yöntemleri | Kapalı döngü kontrolü | Kapalı döngü kontrolü |
