| Miktar： | |
|---|---|

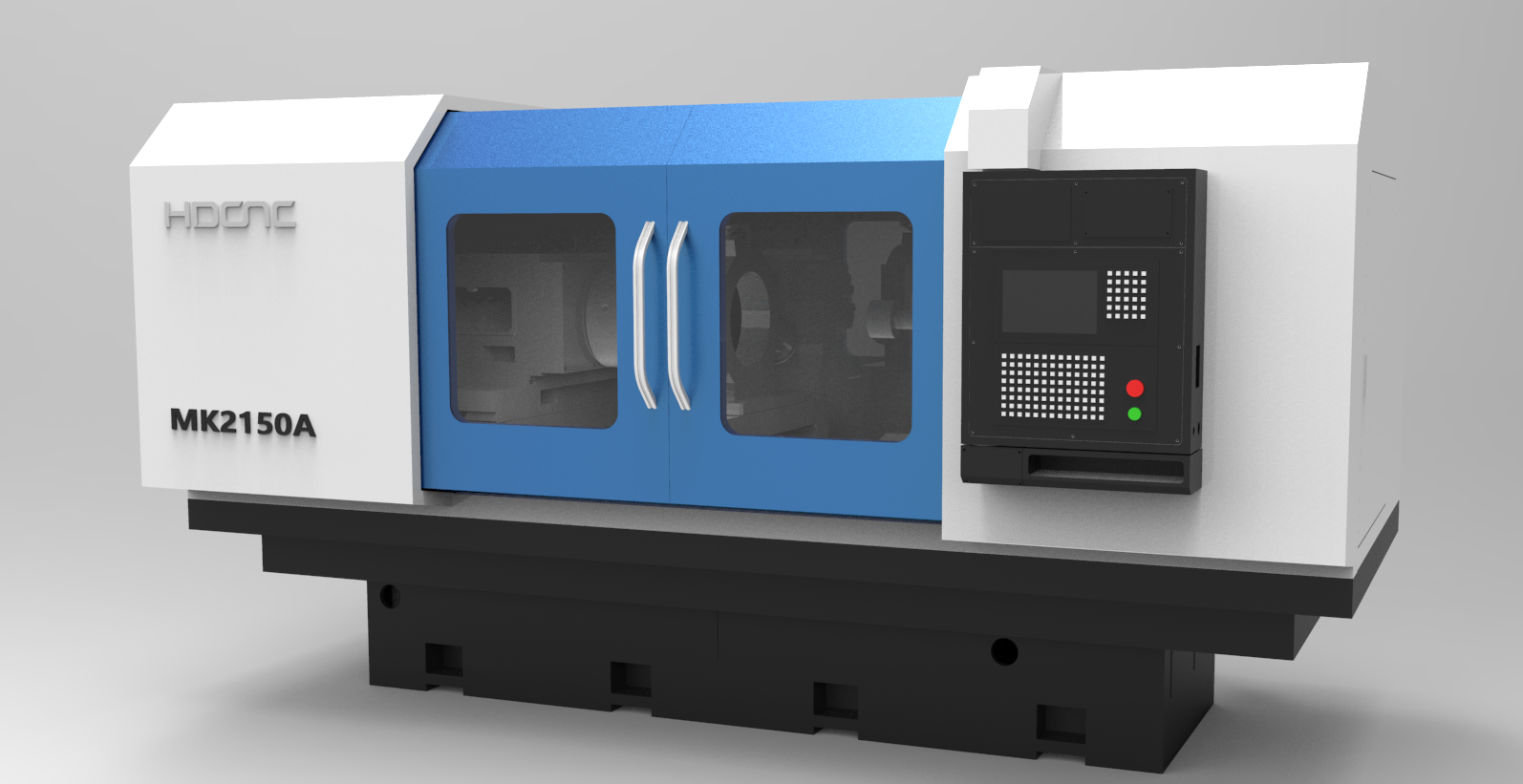

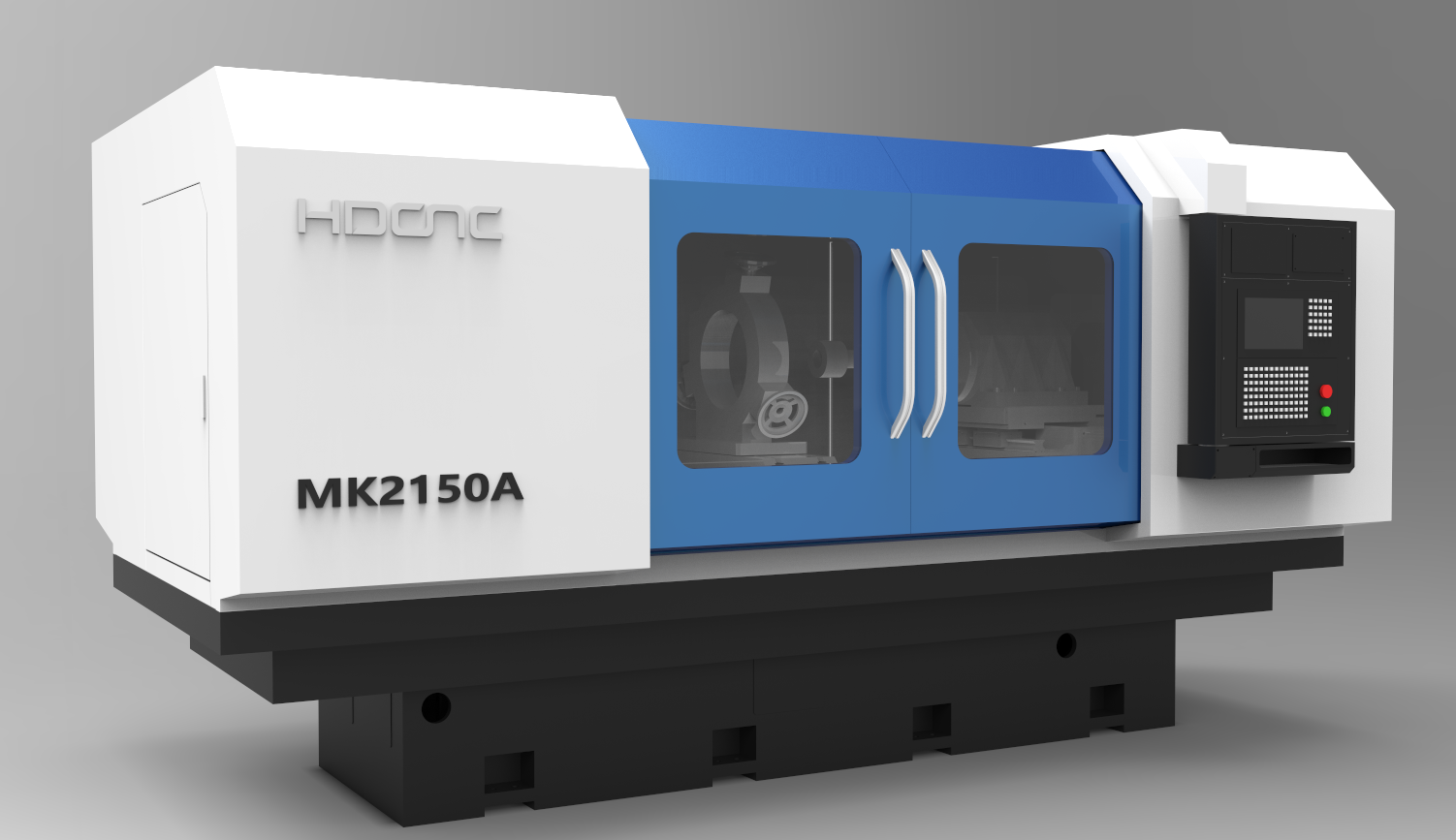

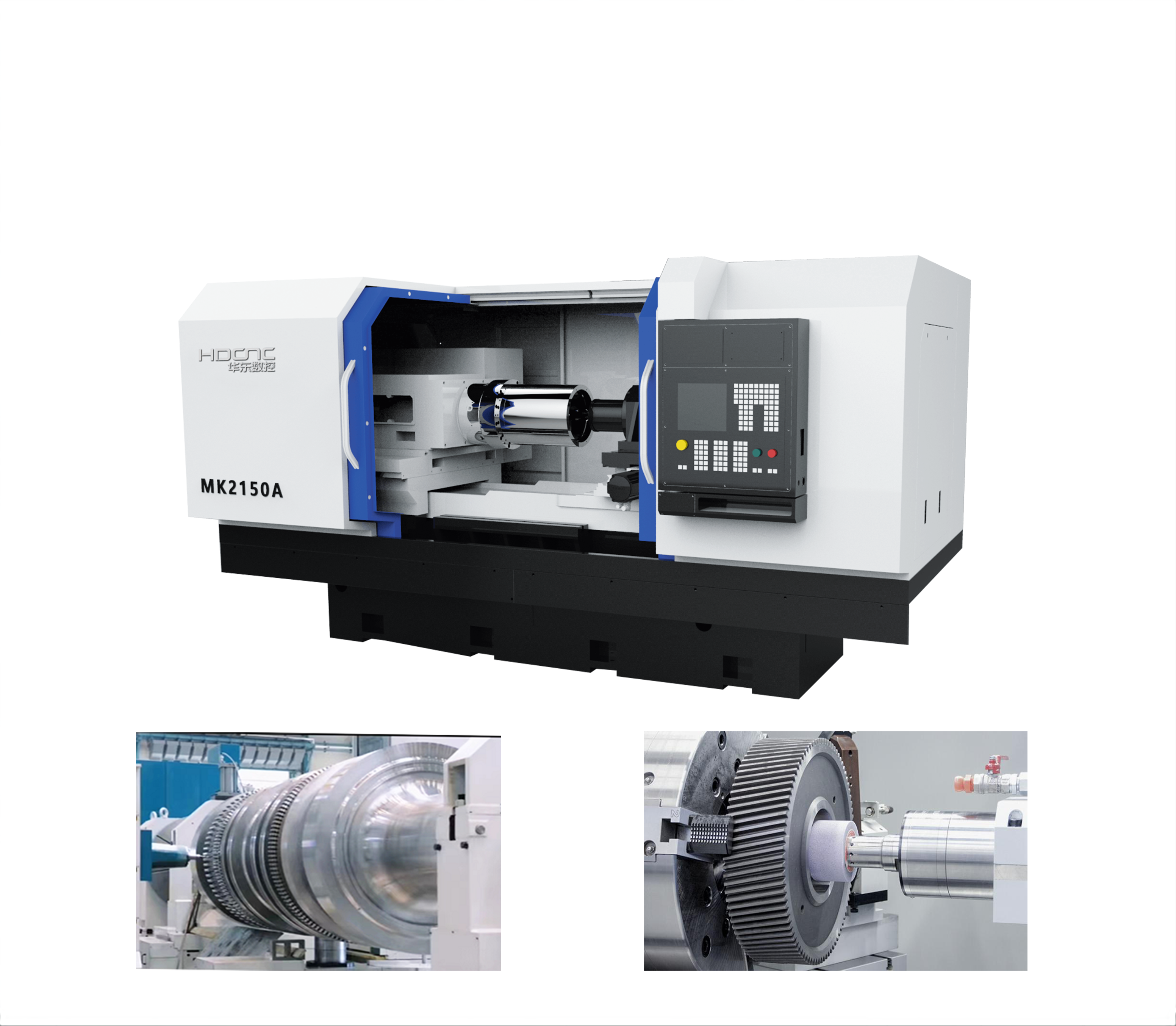

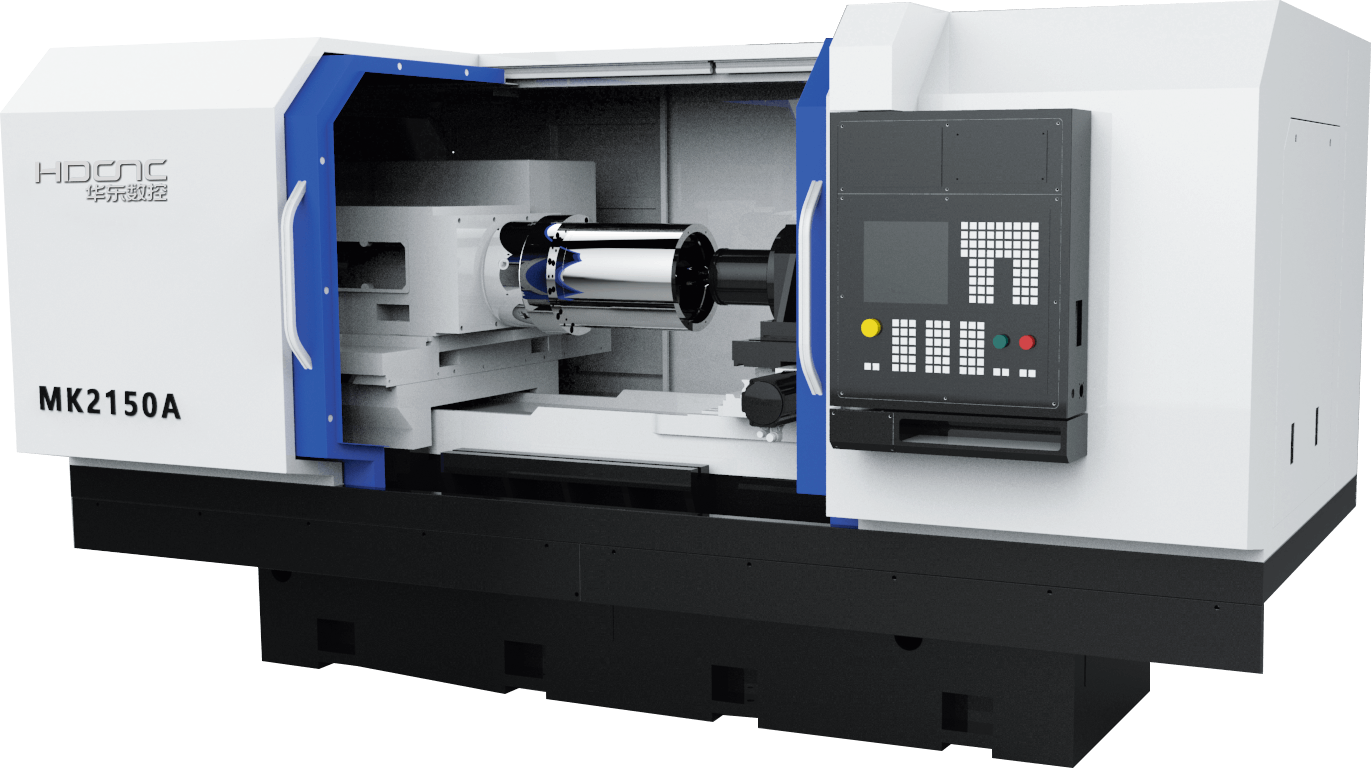

MK2130/2150A
HDCNC
Giriş:
Bu CNC iç taşlama makinesi serisi, öncelikle bir yatak, çalışma masası, köprü plakası, mesnet, taşlama çerçevesi, servo tahrik sistemi, hibrit yağlama sistemi, soğutma sistemi ve koruyucu bileşenlerden oluşan çift eksenli bir CNC iç taşlama makinesidir.
Takım tezgahı yatağı, iyi yük taşıma kapasitesine ve sağlamlığa sahip yeni tip güçlendirilmiş ağır hizmet yatağını benimser. İş parçası mili, yüksek hassasiyet ve uzun hizmet ömrü sunan gelişmiş hibrit ve hidrostatik yatak teknolojisini benimser. Otomatik besleme, taşlama çarkının otomatik olarak giydirilmesi, otomatik kompanzasyon, otomatik boyut kontrolü vb. dahil olmak üzere takım tezgahının tüm taşlama döngüsü otomatik olarak tamamlanır. Hem tek parça hem de küçük partili üretimin yanı sıra büyük ölçekli üretim için de uygundur.
Yapısal Özellikler:
1. İş parçası mili, yüksek hassasiyet, güçlü sağlamlık ve uzun hizmet ömrüne sahip gelişmiş hidrostatik yatak teknolojisini benimser.
2. Taşlama çarkı mili, yüksek hız, istikrarlı iletim ve yüksek taşlama kalitesine sahip, yüksek hassasiyetli bir elektrikli mil entegre yapısını benimser.
3. X ekseni (yatay) hareketi, Heidenhain ızgara ölçeğiyle eşleştirilmiş G1 dereceli yüksek hassasiyetli doğrusal kılavuz rayını kullanır ve yüksek doğrulukla düzgün ve güvenilir hareket sağlar.
Uygulama kapsamı:

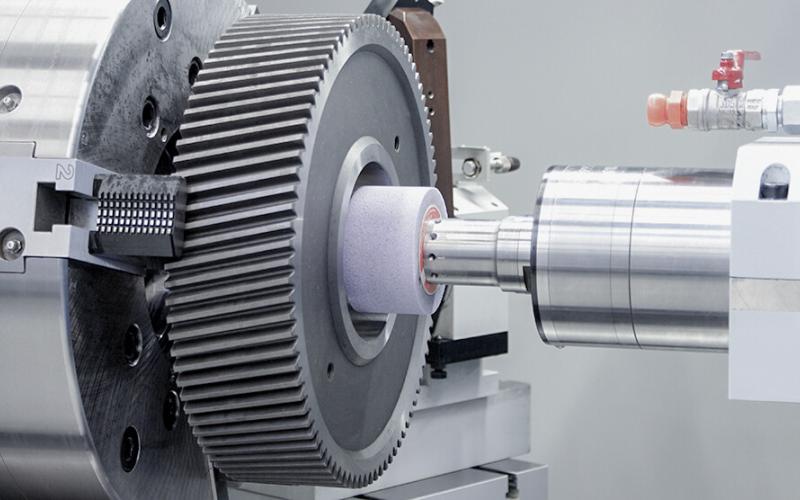

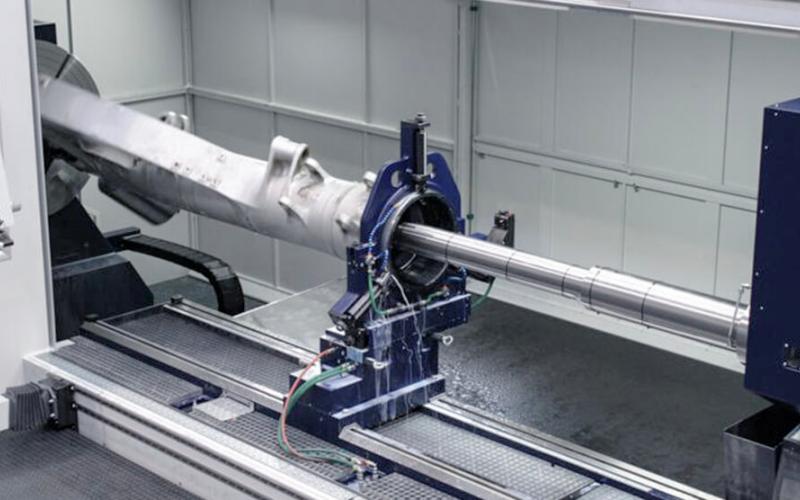

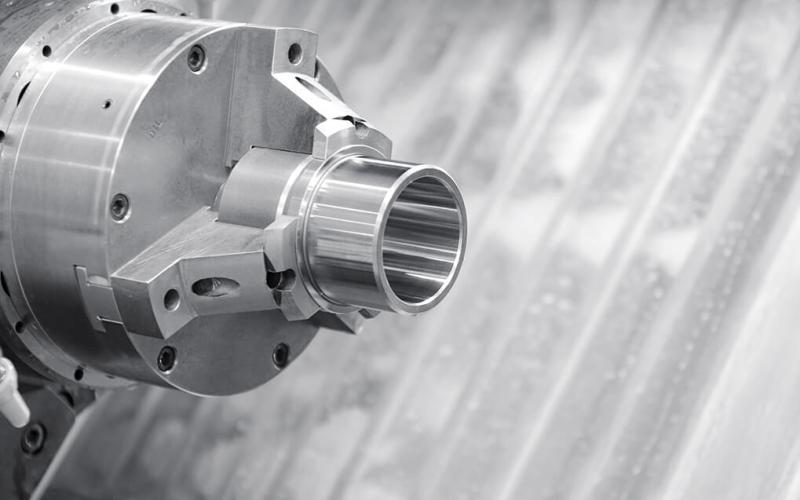

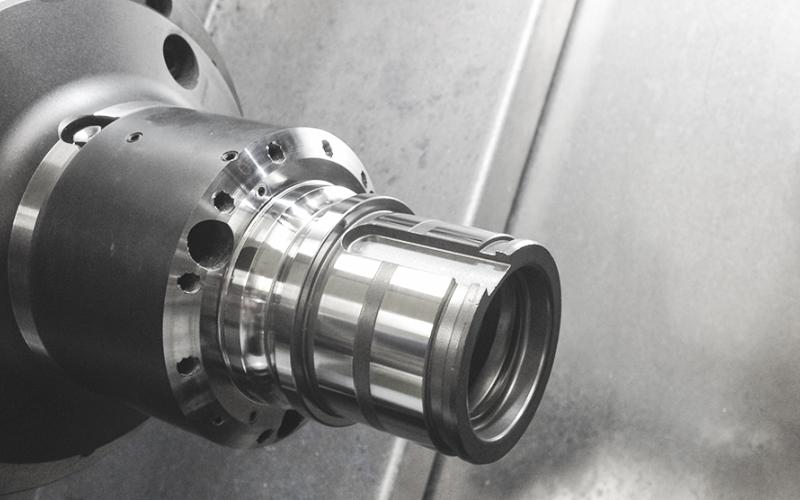

Bu takım tezgahı, iş parçasının iç deliklerinin, içbükey uç yüzlerinin, dış uç yüzlerinin, çok adımlı iç deliklerin ve çok adımlı uç yüzlerin taşlanması için uygundur. Çok yönlü bir üretim tezgahıdır. Havacılık, yeni enerji araçları, kalıp endüstrisi, dişli endüstrisi ve diğer alanlardaki taşlama işlemlerinde yaygın olarak kullanılmaktadır.
Teknik Parametreler:
Model Tanım | Birim | Spesifikasyonlar | |
MK2130 | MK2150A | ||
Delik taşlama çapı | mm | 50~300 | 100~500 |
Maksimum delik taşlama derinliği (standart taşlama takımları kullanıldığında) | mm | (Delik çapını taşlarken)φ50~φ80:150 | (Delik çapını taşlarken)φ100~φ170:200 |
(Delik çapını taşlarken）φ80~φ300:320 | (Delik çapını taşlarken)φ170~φ500:550 | ||
İş parçasının maksimum dönüş çapı | mm | Φ600 | φ725 |
Yatak başında ana eksenin maksimum dönüş açısı | mm | （Ayna kullanıldığında）30° | |
（Çiçek tabağı kullanıldığında）15° | |||
Yatak başının maksimum yanal hareketi | mm | 250 | |
İş parçası mili | kilogram | (Maksimum iş parçası ağırlığı): 300 | |
rpm | (İş parçası dönüş hızı): 20~320(Sonsuz) | ||
KW | İş parçası motor gücü: 5,5 | ||
İş parçası sıkma yöntemi: ayna sıkma, braket | |||
Mesnetli iş mili konik deliği: Mors 5# | |||
Taşlama çarkı mili | rpm | Taşlama çarkı milinin maksimum dönme hızı: 20000 | Taşlama çarkı milinin maksimum dönme hızı: 8000 |
KW | Taşlama çarkı mili gücü: 18 | Taşlama çarkı mili gücü: 11 | |
Taşlama çarkı mili konik deliği: D36/63 | Taşlama çarkı mili konik deliği: Mors 5# | ||
Tezgah (Z ekseni) hareket parametreleri | mm | maksimum vuruş 600/750 | maksimum vuruş 725 |
m/dk | maksimum hız: 10 | ||
μm | çözünürlük: 1 | ||
Taşlama diski kafasının hareket parametreleri (X ekseni) | mm | maksimum vuruş: 150 | maksimum vuruş: 200 |
m/dk | maksimum hız: 10 | ||
μm | çözünürlük: 1 | ||
Toplam güç | KW | 25 | |
Takım tezgahının genel boyutları (uzunluk × genişlik × yükseklik) | mm | 3500/3760×1980×1930 | 3760×1980×1930 |
takım tezgahı ağırlığı | kilogram | 4800/5000 | 6500 |
Giriş:
Bu CNC iç taşlama makinesi serisi, öncelikle bir yatak, çalışma masası, köprü plakası, mesnet, taşlama çerçevesi, servo tahrik sistemi, hibrit yağlama sistemi, soğutma sistemi ve koruyucu bileşenlerden oluşan çift eksenli bir CNC iç taşlama makinesidir.
Takım tezgahı yatağı, iyi yük taşıma kapasitesine ve sağlamlığa sahip yeni tip güçlendirilmiş ağır hizmet yatağını benimser. İş parçası mili, yüksek hassasiyet ve uzun hizmet ömrü sunan gelişmiş hibrit ve hidrostatik yatak teknolojisini benimser. Otomatik besleme, taşlama çarkının otomatik olarak giydirilmesi, otomatik kompanzasyon, otomatik boyut kontrolü vb. dahil olmak üzere takım tezgahının tüm taşlama döngüsü otomatik olarak tamamlanır. Hem tek parça hem de küçük partili üretimin yanı sıra büyük ölçekli üretim için de uygundur.
Yapısal Özellikler:
1. İş parçası mili, yüksek hassasiyet, güçlü sağlamlık ve uzun hizmet ömrüne sahip gelişmiş hidrostatik yatak teknolojisini benimser.
2. Taşlama çarkı mili, yüksek hız, istikrarlı iletim ve yüksek taşlama kalitesine sahip, yüksek hassasiyetli bir elektrikli mil entegre yapısını benimser.
3. X ekseni (yatay) hareketi, Heidenhain ızgara ölçeğiyle eşleştirilmiş G1 dereceli yüksek hassasiyetli doğrusal kılavuz rayını kullanır ve yüksek doğrulukla düzgün ve güvenilir hareket sağlar.
Uygulama kapsamı:
Bu takım tezgahı, iş parçasının iç deliklerinin, içbükey uç yüzlerinin, dış uç yüzlerinin, çok adımlı iç deliklerin ve çok adımlı uç yüzlerin taşlanması için uygundur. Çok yönlü bir üretim tezgahıdır. Havacılık, yeni enerji araçları, kalıp endüstrisi, dişli endüstrisi ve diğer alanlardaki taşlama işlemlerinde yaygın olarak kullanılmaktadır.
Teknik Parametreler:
Model Tanım | Birim | Spesifikasyonlar | |
MK2130 | MK2150A | ||
Delik taşlama çapı | mm | 50~300 | 100~500 |
Maksimum delik taşlama derinliği (standart taşlama takımları kullanıldığında) | mm | (Delik çapını taşlarken)φ50~φ80:150 | (Delik çapını taşlarken)φ100~φ170:200 |
(Delik çapını taşlarken）φ80~φ300:320 | (Delik çapını taşlarken)φ170~φ500:550 | ||
İş parçasının maksimum dönüş çapı | mm | Φ600 | φ725 |
Yatak başında ana eksenin maksimum dönüş açısı | mm | （Ayna kullanıldığında）30° | |
（Çiçek tabağı kullanıldığında）15° | |||
Yatak başının maksimum yanal hareketi | mm | 250 | |
İş parçası mili | kilogram | (Maksimum iş parçası ağırlığı): 300 | |
rpm | (İş parçası dönüş hızı): 20~320(Sonsuz) | ||
KW | İş parçası motor gücü: 5,5 | ||
İş parçası sıkma yöntemi: ayna sıkma, braket | |||
Mesnetli iş mili konik deliği: Mors 5# | |||
Taşlama çarkı mili | rpm | Taşlama çarkı milinin maksimum dönme hızı: 20000 | Taşlama çarkı milinin maksimum dönme hızı: 8000 |
KW | Taşlama çarkı mili gücü: 18 | Taşlama çarkı mili gücü: 11 | |
Taşlama çarkı mili konik deliği: D36/63 | Taşlama çarkı mili konik deliği: Mors 5# | ||
Tezgah (Z ekseni) hareket parametreleri | mm | maksimum vuruş 600/750 | maksimum vuruş 725 |
m/dk | maksimum hız: 10 | ||
μm | çözünürlük: 1 | ||
Taşlama diski kafasının hareket parametreleri (X ekseni) | mm | maksimum vuruş: 150 | maksimum vuruş: 200 |
m/dk | maksimum hız: 10 | ||
μm | çözünürlük: 1 | ||
Toplam güç | KW | 25 | |
Takım tezgahının genel boyutları (uzunluk × genişlik × yükseklik) | mm | 3500/3760×1980×1930 | 3760×1980×1930 |
takım tezgahı ağırlığı | kilogram | 4800/5000 | 6500 |
