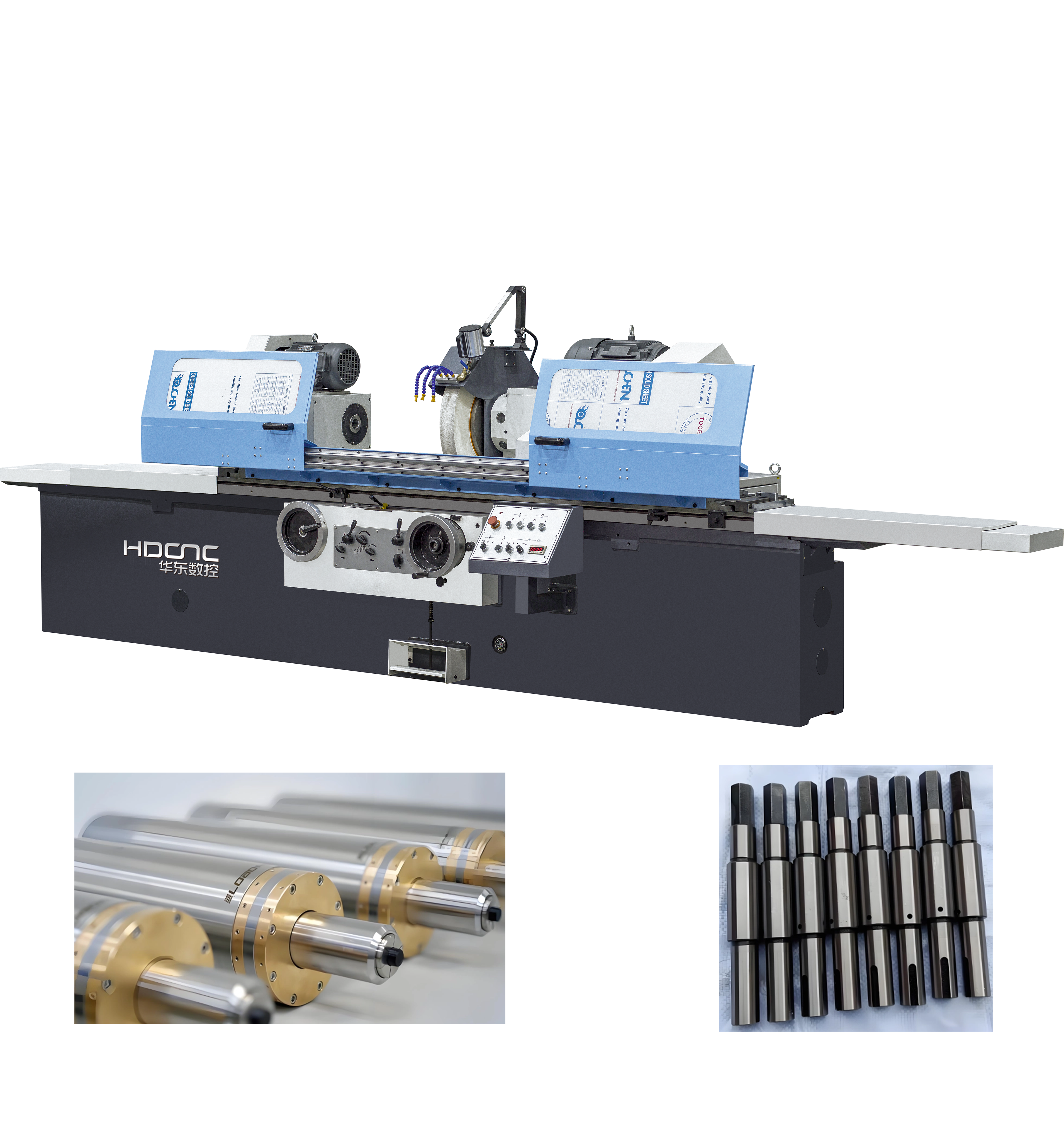

M13 Serisi Silindirik Taşlama Makinası

M13 serisi ürünlerde yüksek hassasiyetli PV tipi kılavuz raylar kullanılır ve manuel olarak kazınır. Taşlama çarkı çerçevesi kılavuz rayları bilyalı veya doğrusal raylar olabilir. Kontrol mekanizması klasik ve güvenilirdir. Bunlar arasında M1350, M1450 ve M1363 serisi, yüksek stabiliteye sahip hidrostatik kılavuz raylar ve dinamik-statik basınç milleriyle donatılmıştır. Mesnet, değişken frekanslı kademesiz hız düzenlemesini destekler ve 90 derece dahilinde herhangi bir açıya ayarlanabilir; bu, iç ve dış konik iş parçalarının ayna ile taşlanması gibi çeşitli talepleri karşılayabilir.

Miktar：
Kullanılabilirlik Durumu:





Sor Soru Çubuğuna Ekle

Ürün Açıklaması

Ⅰ.Makine Uygulaması

Cam endüstrisi

Petrol hidrolik endüstrisi

Azaltıcı endüstrisi

Ⅱ.Standart Aksesuarlar

Havalı tank	Kalem sabit dinlenme	Tekerlek çevresel şifonyer	Ölçüm plakası
Sürüş köpek	Tesviye takozları,	Tekerlek flanşı	Tekerlek çıkarıcı aletler
Standart tekerlek	Dengeleme çardağı	Kemer ve su geçirmez	Merkezler
Çalışma ışığı

Ⅲ.Opsiyonel Aksesuarlar

Tekerlek dengeleme standı	Manyetik ayırıcı	Manyetik ayırıcı ve kağıt filtre
Elmas kalem	İki eksenli DRO	Radius tekerlekli şifonyer
Kapalı sabit dinlenme	Uç yüz tekerlek düzelticisi

Ⅳ.Makine Parametreleri

Tanım	Birim	MW1320	M1332*1000	M1332*1500
Genel kapasite
Maks.	mm	500、750	1000	1500
Orta yükseklik	mm	135	180
Dia.grinding (OD)	mm	8-200	8-320
Maks. iş parçasının ağırlığı	kilogram	100	150
Çalışma başı
Merkez konikliği	MT	4	5
Mil Hızı (Adımsız)	R/dk	26-260	19-190
Tekerlek kafası
Maks. Tekerlek boyutu (ODWID)	mm	50025203	60075305
Tekerlek periferik hız	M/S	35	35
Tekerlek başı beslemesi. el çarkı çemberi	mm	Kaba : 2 ince: 0.5	Kaba : 2 ince: 0.5
Tekerlek başı beslemesi. mezuniyeti el çarkı	mm	Kaba: 0.01 para cezası: 0.0025	Kaba: 0.01 para cezası: 0.0025
Deneme
Maks. masanın döndürme açısı	°	3	3
Maks. masanın döndürme açısı	°	9/8	7	6
Masa boyuna hız aralığı	mm/dk	0.1-4	0.1-4
Püskürtme
Merkez konikliği	MT	4	4
Quill manuel olarak seyahat edin	mm	30	30
Motor
Tekerlek başı motor gücü	KW	5.5	11
Workhead Motor Gücü	KW	1.1	1.5
İşleme doğruluğu
Yuvarlaklık	μm	2	2.5
Silindirlik	μm	5/8	8
Pürüzlülük	μm	Ra 0.2	Ra 0.2
Makine
Ağırlık	kilogram	3000/3300	4000	4800
Paket Boyutu (LWH)	santimetre	235203205 275203205	326200205	426200205

Tanım	Birim	M1332H*2000		M1332H*3000
Genel kapasite
Maks.	mm	2000		3000
Orta yükseklik	mm	180
Dia.grinding (OD)	mm	8-320
Maks. iş parçasının ağırlığı	kilogram	500
Çalışma başı
Merkez konikliği	MT	5
Mil Hızı (Adımsız)	R/dk	10-100
Tekerlek kafası
Maks. Tekerlek boyutu (ODWID)	mm	60075305
Tekerlek periferik hız	M/S	35
Tekerlek başı beslemesi. el çarkı çemberi	mm	Kaba : 2 ince: 0.5
Tekerlek başı beslemesi. mezuniyeti el çarkı	mm	Kaba: 0.01 para cezası: 0.0025
Deneme
Maks. masanın döndürme açısı	°	3
	°	5	3
Masa boyuna hız aralığı	mm/dk	0.1-3
Püskürtme
Merkez konikliği	MT	5
Quill manuel olarak seyahat edin	mm	30
Motor
Tekerlek başı motor gücü	KW	11
Workhead Motor Gücü	KW	3
İşleme doğruluğu
Yuvarlaklık	μm	3
Silindirlik	μm	8
Pürüzlülük	μm	Ra 0.32
Makine
Ağırlık	kilogram	6000	7500
Paket Boyutu (LWH)	santimetre	580200205	780200205

Tanım	Birim	M1350
Genel kapasite
Maks.	mm	1500/2000/3000/4000
Orta yükseklik	mm	270
Dia.grinding (OD)	mm	25-500
Maks. iş parçasının ağırlığı	kilogram	2000
Çalışma başı
Merkez konikliği	MT	6
Mil Hızı (Adımsız)	R/dk	10-100
Tekerlek kafası
Maks. Tekerlek boyutu (ODWID)	mm	75075305
Tekerlek periferik hız	M/S	35
Tekerlek başı beslemesi. el çarkı çemberi	mm	Kaba : 4 ince: 0.5
Tekerlek başı beslemesi. mezuniyeti el çarkı	mm	Kaba: 0.02 İnce: 0.0025
Deneme
Maks. masanın döndürme açısı	°	3 (1500) 2 (2000) 2 (3000) 1 (4000)
Maks. masanın döndürme açısı	°	6 (1500) 5 (2000) 3 (3000) 2 (4000)
Masa boyuna hız aralığı	mm/dk	0.1-3
Püskürtme
Merkez konikliği	MT	6
Quill manuel olarak seyahat edin	mm	70
Motor
Tekerlek başı motor gücü	KW	15
Workhead Motor Gücü	KW	4
İşleme doğruluğu
Yuvarlaklık	μm	2.5 (1500) 3 (2000/3000/4000)
Silindirlik	μm	8 (1500/(2000) 8 (3000) 12 (4000)
Pürüzlülük	μm	Ra 0.32
Makine
Ağırlık	kilogram	10000/11000/12000/17000
Paket Boyutu (LWH)	santimetre	543225205 583225205 796225210 996225210

Tanım	Birim	M1363
Genel kapasite
Maks.	mm	2000/3000/4000/5000
Orta yükseklik	mm	370
Dia.grinding (OD)	mm	30-630
Maks. iş parçasının ağırlığı	kilogram	3000
Çalışma başı
Merkez konikliği	MT	Metrik 80#
Mil Hızı (Adımsız)	R/dk	6-60
Tekerlek kafası
Maks. Tekerlek boyutu (ODWID)	mm	75075305
Tekerlek periferik hız	M/S	35
Tekerlek başı beslemesi. el çarkı çemberi	mm	Kaba : 4 ince: 0.5
Tekerlek başı beslemesi. mezuniyeti el çarkı	mm	Kaba: 0.02 İnce: 0.0025
Deneme
Maks. masanın döndürme açısı	°	2 (2000) 1 (3000/4000/5000)
Maks. masanın döndürme açısı	°	4 (2000) 3 (3000) 2 (4000) 1.5 (5000)
Masa boyuna hız aralığı	mm/dk	0.1-2.5
Püskürtme
Merkez konikliği	MT	Metrik 80#
Quill manuel olarak seyahat edin	mm	70
Motor
Tekerlek başı motor gücü	KW	22
Workhead Motor Gücü	KW	15
İşleme doğruluğu
Yuvarlaklık	μm	3
Silindirlik	μm	8 (2000/3000) 12 (4000/5000)
Pürüzlülük	μm	Ra 0.32
Makine
Ağırlık	T	18 (2000) 22 (3000) 23 (4000) 26 (5000)
Paket Boyutu (LWH)	santimetre	720240226 (2000) 876240226 (3000) 1100240226 (4000) 1270240226 (5000)

Tanım	Birim	MQ1380A
Genel kapasite
Maks.	mm	3000/4000/5000
Orta yükseklik	mm	500
Dia.grinding (OD)	mm	50-800
Maks. iş parçasının ağırlığı	kilogram	3000
Çalışma başı
Merkez konikliği	MT	Metrik 80#
Mil Hızı (Adımsız)	R/dk	5-50
Tekerlek kafası
Maks. Tekerlek boyutu (ODWID)	mm	90075305
Tekerlek periferik hız	M/S	35
Tekerlek başı beslemesi. el çarkı çemberi	mm	Kaba : 4 ince: 0.5
Tekerlek başı beslemesi. mezuniyeti el çarkı	mm	Kaba: 0.02 İnce: 0.0025
Deneme
Maks. masanın döndürme açısı	°	1
Maks. masanın döndürme açısı	°	3 (3000) 2 (4000) 1.5 (5000)
Masa boyuna hız aralığı	mm/dk	0.1-2.5
Püskürtme
Merkez konikliği	MT	Metrik 80#
Quill manuel olarak seyahat edin	mm	70
Motor
Tekerlek başı motor gücü	KW	22
Workhead Motor Gücü	KW	15
İşleme doğruluğu
Yuvarlaklık	μm	3
Silindirlik	μm	8 (3000) 12 (4000/5000)
Pürüzlülük	μm	Ra 0.32
Makine
Ağırlık	T	22 (3000) 23 (4000) 26 (5000)
Paket Boyutu (LWH)	santimetre	876240230 (3000) 1100240230 (4000) 1270240230 (5000)

Ⅴ.Özellikler

Masa, yüksek hassasiyetli elle kazıma işleminden sonra bir V, bir düz kılavuz yolu üzerinde hareket eder, böylece tüm ürün serisi yüksek stabiliteye sahip olur.
Taşlama tekerleğinin ön ve arka besleme kılavuzu rayını seçebilir veya doğrusal kılavuz yapısı
Adımsız Hız Çalışma Başı CCW tarafından 90 ° döner
M1350/M1363 Serisi Çalışma Müdürü ve Öğütme Tekerlek Kılavuzu Ray Yüksek Kararlı Hidrostatik Kılavuz Ray, Yüksek Rijit Dinamik ve Statik Basınçlı Mil.
Evrensel tip iş başı, chucking konik iş parçasını benimsemek için 90 derece CW içindeki herhangi bir açıda ayarlanabilir.
Kolay konik taşlama için makine tablası döner
Ayak pedallı, hidrolik ve manuel kontrollü punta
Gelişmiş hidrostatik yağlama sistemi
