Cam endüstrisi
Yağ hidrolik endüstrisi

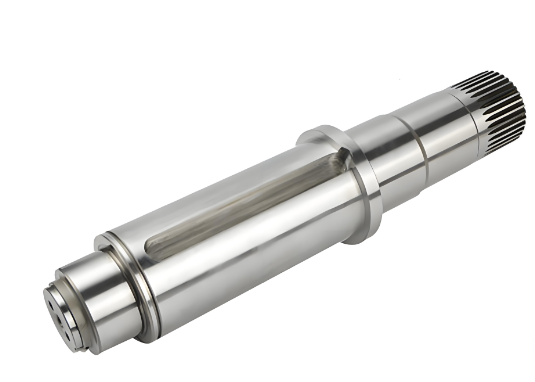

redüktör endüstrisi
soğutma tankı | kalem sabit dinlenme | tekerlekli periferik şifonyer | ölçüm plakası |
sürüş köpeği | tesviye takozları, | tekerlek flanşı | tekerlek çıkarıcı araçları |
standart tekerlek | dengeleme çardağı | kemer ve su geçirmez | merkezler |
çalışma ışığı |
tekerlek dengeleme standı | manyetik ayırıcı | manyetik ayırıcı ve kağıt filtre |
elmas kalem | iki eksen DRO | yarıçaplı tekerlekli şifonyer |
kapalı ara dinlenme | son yüz tekerlekli şifonyer |
Açıklama | Birim | M1332*1000 | M1332*1500 |
Genel Kapasite | |||
Max.uzunluk taşlama (OD) | mm | 1000 | 1500 |
Merkez yüksekliği | mm | 180 | |
Dia.taşlama(OD) | mm | 8-320 | |
Maks.iş parçasının ağırlığı | kilogram | 150 | |
iş kafası | |||
merkez konik | MT | 5 | |
Mil hızı (kademesiz) | dev/dak | 19-190 | |
tekerlek kafası | |||
Maks.tekerleğin boyutu (OD * W * ID) | mm | 600*75*305 | |
Tekerlek çevre hızı | Hanım | 35 | |
Başına tekerlek başı ilerlemesiel çarkı çemberi | mm | Rough :2 İyi: 0,5 | |
Başına tekerlek başı ilerlemesimezuniyet el çarkı | mm | Kaba:0.01 İnce:0.0025 | |
İş masası | |||
Maks.masanın dönme açısı | ° | 3 | |
° | 7 | 6 | |
Tablonun boyuna hız aralığı | mm/dak | 0.1-4 | |
punta | |||
merkez konik | MT | 4 | |
Quill manuel seyahat | mm | 30 | |
Motor | |||
Tekerlek kafası motor gücü | kw | 11 | |
İş kafası motor gücü | kw | 1.5 | |
İşleme Hassasiyeti | |||
yuvarlaklık | mikron | 2.5 | |
silindiriklik | mikron | 8 | |
Pürüzlülük | mikron | Ra 0.2 | |
makine | |||
Ağırlık | kilogram | 4000 | 4800 |
Paket boyutu (L * W * H) | santimetre | 326*200*205 | 426*200*205 |
Açıklama | Birim | M1332H*2000 | M1332H*3000 | |
Genel Kapasite | ||||
Max.uzunluk taşlama (OD) | mm | 2000 | 3000 | |
Merkez yüksekliği | mm | 180 | ||
Dia.taşlama(OD) | mm | 8-320 | ||
Maks.iş parçasının ağırlığı | kilogram | 500 | ||
iş kafası | ||||
merkez konik | MT | 5 | ||
Mil hızı (kademesiz) | dev/dak | 10-100 | ||
tekerlek kafası | ||||
Maks.tekerleğin boyutu (OD * W * ID) | mm | 600*75*305 | ||
Tekerlek çevre hızı | Hanım | 35 | ||
Başına tekerlek başı ilerlemesiel çarkı çemberi | mm | Rough :2 İyi: 0,5 | ||
Başına tekerlek başı ilerlemesimezuniyet el çarkı | mm | Kaba:0.01 İnce:0.0025 | ||
İş masası | ||||
Maks.masanın dönme açısı | ° | 3 | ||
° | 5 | 3 | ||
Tablonun boyuna hız aralığı | mm/dak | 0.1-3 | ||
punta | ||||
merkez konik | MT | 5 | ||
Quill manuel seyahat | mm | 30 | ||
Motor | ||||
Tekerlek kafası motor gücü | kw | 11 | ||
İş kafası motor gücü | kw | 3 | ||
işleme Kesinlik | ||||
yuvarlaklık | mikron | 3 | ||
silindiriklik | mikron | 8 | ||
Pürüzlülük | mikron | Ra 0.32 | ||
makine | ||||
Ağırlık | kilogram | 6000 | 7500 | |
Paket boyutu (L * W * H) | santimetre | 580*200*205 | 780*200*205 |
Açıklama | Birim | M1350 |
Genel Kapasite | ||
Max.uzunluk taşlama (OD) | mm | 1500/2000/3000/4000 |
Merkez yüksekliği | mm | 270 |
Dia.taşlama(OD) | mm | 25-500 |
Maks.iş parçasının ağırlığı | kilogram | 2000 |
iş kafası | ||
merkez konik | MT | 6 |
Mil hızı (kademesiz) | dev/dak | 10-100 |
tekerlek kafası | ||
Maks.tekerleğin boyutu (OD * W * ID) | mm | 750*75*305 |
Tekerlek çevre hızı | Hanım | 35 |
Başına tekerlek başı ilerlemesiel çarkı çemberi | mm | Rough :4 İyi: 0,5 |
Başına tekerlek başı ilerlemesimezuniyet el çarkı | mm | Kaba:0.02 İnce:0.0025 |
İş masası | ||
Maks.masanın dönme açısı | ° | 3(1500) 2(2000) 2(3000) 1(4000) |
° | 6(1500) 5(2000) 3(3000) 2(4000) | |
Tablonun boyuna hız aralığı | mm/dak | 0.1-3 |
punta | ||
merkez konik | MT | 6 |
Quill manuel seyahat | mm | 70 |
Motor | ||
Tekerlek kafası motor gücü | kw | 15 |
İş kafası motor gücü | kw | 4 |
İşleme Hassasiyeti | ||
yuvarlaklık | mikron | 2,5(1500) 3(2000/3000/4000) |
silindiriklik | mikron | 8(1500/(2000) 8(3000) 12(4000) |
Pürüzlülük | mikron | Ra 0.32 |
makine | ||
Ağırlık | kilogram | 10000/11000/12000/17000 |
Paket boyutu (L * W * H) | santimetre | 543*225*205 583*225*205 796*225*210 996*225*210 |
Açıklama | Birim | M1363 |
Genel Kapasite | ||
Max.uzunluk taşlama (OD) | mm | 2000/3000/4000/5000 |
Merkez yüksekliği | mm | 370 |
Dia.taşlama(OD) | mm | 30-630 |
Maks.iş parçasının ağırlığı | kilogram | 3000 |
iş kafası | ||
merkez konik | MT | Metrik 80# |
Mil hızı (kademesiz) | dev/dak | 6-60 |
tekerlek kafası | ||
Maks.tekerleğin boyutu (OD * W * ID) | mm | 750*75*305 |
Tekerlek çevre hızı | Hanım | 35 |
Başına tekerlek başı ilerlemesiel çarkı çemberi | mm | Rough :4 İyi: 0,5 |
Başına tekerlek başı ilerlemesimezuniyet el çarkı | mm | Kaba:0.02 İnce:0.0025 |
İş masası | ||
Maks.masanın dönme açısı | ° | 2(2000) 1(3000/4000/5000) |
° | 4(2000) 3(3000) 2(4000) 1,5(5000) | |
Tablonun boyuna hız aralığı | mm/dak | 0.1-2.5 |
punta | ||
merkez konik | MT | Metrik 80# |
Quill manuel seyahat | mm | 70 |
Motor | ||
Tekerlek kafası motor gücü | kw | 22 |
İş kafası motor gücü | kw | 15 |
işleme Kesinlik | ||
yuvarlaklık | mikron | 3 |
silindiriklik | mikron | 8(2000/3000) 12(4000/5000) |
Pürüzlülük | mikron | Ra 0.32 |
makine | ||
Ağırlık | T | 18(2000) 22(3000) 23(4000) 26(5000) |
Paket boyutu (L * W * H) | santimetre | 720*240*226(2000) 876*240*226(3000) 1100*240*226(4000) 1270*240*226(5000) |
Açıklama | Birim | MQ1380A |
Genel Kapasite | ||
Max.uzunluk taşlama (OD) | mm | 3000/4000/5000 |
Merkez yüksekliği | mm | 500 |
Dia.taşlama(OD) | mm | 50-800 |
Maks.iş parçasının ağırlığı | kilogram | 3000 |
iş kafası | ||
merkez konik | MT | Metrik 80# |
Mil hızı (kademesiz) | dev/dak | 5-50 |
tekerlek kafası | ||
Maks.tekerleğin boyutu (OD * W * ID) | mm | 900*75*305 |
Tekerlek çevre hızı | Hanım | 35 |
Başına tekerlek başı ilerlemesiel çarkı çemberi | mm | Rough :4 İyi: 0,5 |
Başına tekerlek başı ilerlemesimezuniyet el çarkı | mm | Kaba:0.02 İnce:0.0025 |
İş masası | ||
Maks.masanın dönme açısı | ° | 1 |
° | 3(3000) 2(4000) 1,5(5000) | |
Tablonun boyuna hız aralığı | mm/dak | 0.1-2.5 |
punta | ||
merkez konik | MT | Metrik 80# |
Quill manuel seyahat | mm | 70 |
Motor | ||
Tekerlek kafası motor gücü | kw | 22 |
İş kafası motor gücü | kw | 15 |
işleme Kesinlik | ||
yuvarlaklık | mikron | 3 |
silindiriklik | mikron | 8(3000) 12(4000/5000) |
Pürüzlülük | mikron | Ra 0.32 |
makine | ||
Ağırlık | T | 22(3000) 23(4000) 26(5000) |
Paket boyutu (L * W * H) | santimetre | 876*240*230(3000) 1100*240*230(4000) 1270*240*230(5000) |
masa, yüksek hassasiyet dereceli elle kazıma işleminden sonra bir V, bir düz kızak üzerinde hareket eder, böylece tüm ürün serisi yüksek hassasiyet ve yüksek stabiliteye sahip olur.
Taşlama tekerleğinin ön ve arka besleme kılavuz rayı, makaralı veya doğrusal kılavuz yapısını seçebilir
Kademesiz hızlı çalışma kafası, CCW tarafından 90° döner
M1350/M1363 serisi çalışma tezgahı ve taşlama tekerleği kılavuz rayı, yüksek kararlı hidrostatik kılavuz rayı, yüksek rijit dinamik ve statik basınç mili kullanır.
Üniversal tip iş kafası, ayna taşlama konik iş parçasını benimsemek için 90 derece CW içinde herhangi bir açıda ayarlanabilir.
Kolay konik taşlama için makine tablası fırdöndüleri
ayak pedallı hidrolik ve manuel kontrollü punta
Gelişmiş Hidrostatik Yağlama Sistemi
